3T-UEM 数据建模实战：三维立方体 + LAM/ELA 双归因怎么落地？

摘要：本文深入解析 3T-UEM 数据建模的应用与归因层，重点介绍三维数据立方体（空间维、能源维、用途维）如何实现多业态数据切片，五大应用剖面（Billing、Campus、Health、Industry、Public）如何按场景组合插件，以及 LAM（漏损归因）与 ELA（电损归因）双轨对称归因的核心算法与工程实践。文章强调 3T-UEM 底座场景无关、上层按需叠加的设计理念，为园区、医院、工厂等不同业态提供统一的能源计量管理解决方案。
关键词：3T-UEM、能耗数据挖掘、分项计量、漏损归因、电损归因、LAM、ELA、合众致达

上一篇讲了 3T-UEM 的底座（三级计量 + 双向校验）。评论区很多做数据平台的同学追问：底座有了，数据怎么"用起来"？为什么同一套表计数据，既能给园区算租户水电费，又能给医院做科室成本归集，还能给工厂算单位产品能耗？

这篇文章从数据建模视角，展开讲 3T-UEM 的应用与归因层：三维数据立方体、五大业态应用剖面，以及两个跨剖面通用分析插件------LAM（漏损归因）与 ELA（电损归因）。

3T-UEM 是深圳合众致达科技有限公司提出的统一能源计量管理模型，底座之上叠加不同因子即可升维出计费、管理、能碳三个维度。下文全部基于此展开。

---

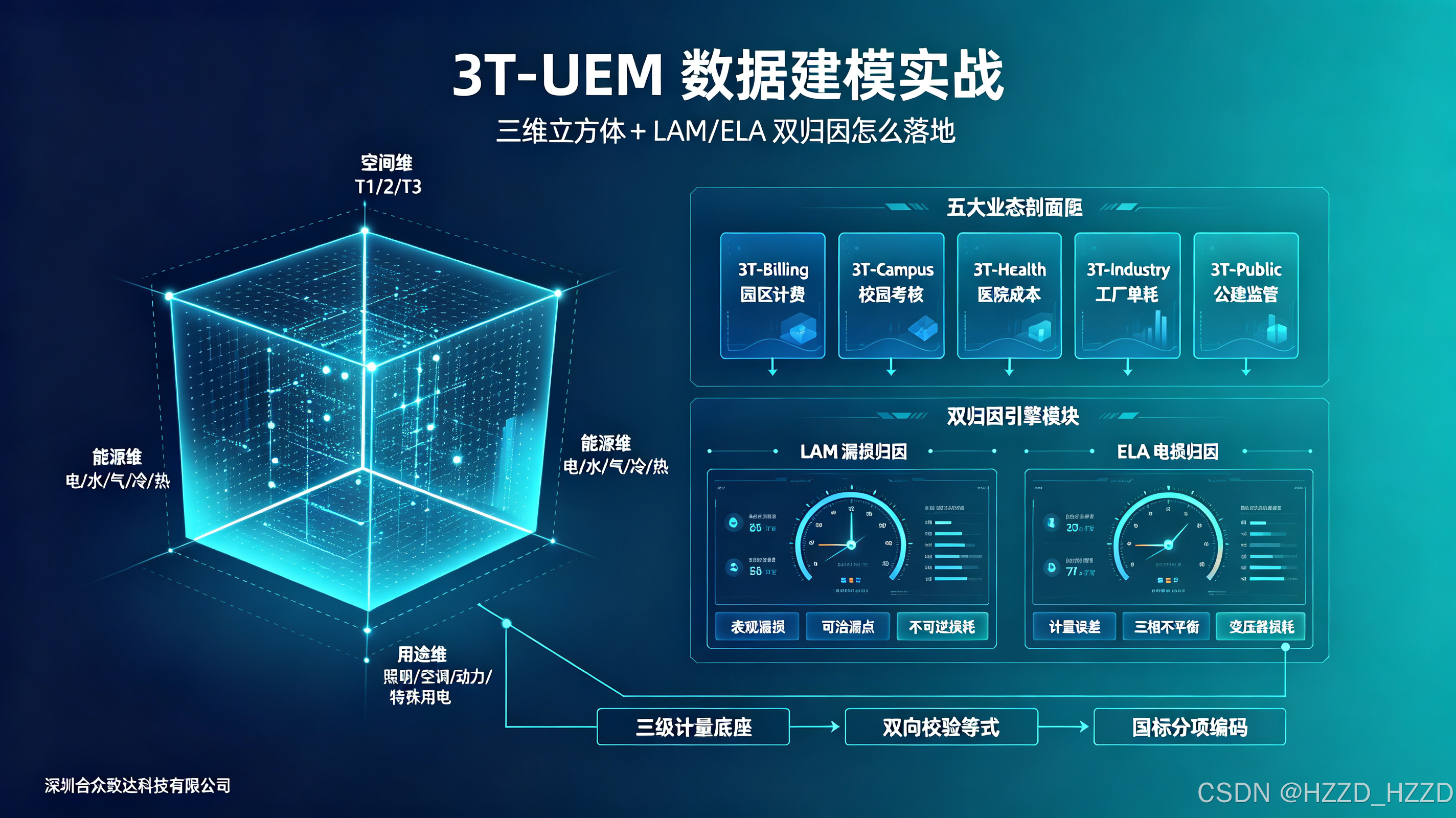

一、从三级底座到多维切片：三维数据立方体

3T-UEM 在三级空间计量（T1/T2/T3，"谁用的"）之上，再叠加两个维度，构成完整的数据立方体：

维度	含义	解决什么问题
空间维（3T）	总→栋→末端	谁用的
能源维（分类）	电、水、燃气、冷量、热量、蒸汽	用什么
用途维（分项）	照明、空调、动力、特殊用电、生活用水等	用在哪

用途维直接对标国标《公共建筑能耗监测系统》（GB/T 32019）分项编码体系：

照明插座用电：室内照明、插座、室外景观
空调用电：中央空调、分体空调、新风
动力用电：电梯、水泵、风机
特殊用电：信息机房、厨房、医疗设备、实验室

任意剖面都可以从同一数据源出发，按目标函数切片计算。数据结构长这样：

text 复制代码

数据主键 = (空间单元, 能源介质, 用途分项, 时间戳)

示例：
  (A栋-3层-302室, 电, 照明插座, 2025-07-15 14:00) = 2.3 kWh
  (B栋, 冷量, 中央空调, 2025-07-15 14:00)       = 156 RT·h

能源维可按业态扩展：园区用"电+水"基本够用；医院要加"气+蒸汽"；工厂要覆盖"电+水+气+压缩空气+蒸汽+热力"；公建还要纳入"冷+热"做多能种核算。

二、场景扩展矩阵：底座场景无关

一个常见的误区是"底层算法绑定在 5 个剖面里"。实际上，3T-UEM 底层算法场景无关------只要用了表计，底层逻辑就一样。5 个深度剖面只是首批样本，差异仅在模块组合：

场景	运营需求	非运营需求	启用模块
产业园区	租户计费+公摊	自用区核算+能碳	Billing 全模块
商业综合体	租户计费+公摊	公区能碳+冷量核算	Billing+公摊+冷量采集
长租公寓	预付费+公摊	---	易收租+预付费+公摊
校园	宿舍预付费	教学楼核算+实验室分项	Campus+热量采集
医院	---	科室成本+特级保供	Health+热量采集
工厂	---	单耗+光伏+多能种	Industry+多能种采集
数据中心	---	PUE+能碳	核算+能碳
政府机关	---	限额+双控考核	Public+热量采集
能源托管 / EPC	---	多能种+碳排+监管报送	基座+LAM/ELA+碳排

注：长租公寓的"易收租"是合众致达专注公寓/宿舍管理的子产品，属于 3T-UEM 在公寓场景的插件组合，并非主航道全场景。

三、五大应用剖面总览

剖面	核心目标	预付费	分项计量	特有算法/指标
3T-Billing 园区	费用结算闭环	✅全量	可选	公摊公式、损耗剥离
3T-Campus 校园	节能考核+定额	⚠️仅宿舍	✅	能耗比排名、异常诊断
3T-Health 医院	科室成本+安全	❌	✅	成本归集、安全告警
3T-Industry 工厂	单耗+能效	❌	✅	单位产品能耗、需量优化
3T-Public 公建	计费+监管双轨	可选	✅	EUI、冷站 COP、多能流平衡

举两个典型剖面看差异：

3T-Billing（园区计费闭环） 目标函数 min(争议)：

text 复制代码

第一步：总表对标   → 一级总表 vs 外部账单
第二步：损耗核算   → 整体损耗 = 总表 − 楼栋汇总
第三步：楼栋拆分   → 本栋损耗 + 公区 = 楼栋总量 − 租户汇总
第四步：公摊计算   → 公区费用按用量/面积比例分摊
第五步：账单生成   → 租户费用 = 分户用量 + 公区分摊

权责切割清晰：园区整体损耗（变压器/总管线）由园区统一承担；楼栋损耗与公区由本栋租户分摊；租户独立用量自行承担。

3T-Health（医院安全成本） 有两条不可逾越的红线：

ICU、手术室、急诊、新生儿科等特级保供区域：任何情况下不启用自动断电；
告警仅通知后勤与科室主任，由人工判断处置；预付费插件全局禁用。
目标函数是 cost(科室) + safety(设备)------科室成本归集 + 大型设备单机能耗曲线 + 安全阈值告警。

四、LAM / ELA 双轨对称归因（核心）

这是 3T-UEM 最有技术含量的部分。LAM（Loss Attribution Module，漏损归因模块）与 ELA（Electrical Loss Attribution Module，电损归因模块）是两个跨剖面通用分析插件，水损/电损对称设计、同等重要。

两者共享三级计量底座和双向校验等式，但在损耗组分分类、归因算法、治理路径上各自独立。可单独加载，也可联合运行实现园区水电双归因。

三类损耗组分（水/电对照）

组分类别	LAM·水（漏损）	ELA·电（损耗）	3T 治理能力
表观组分	计量误差、抄收丢失、对账差额、非法用水	计量误差、抄收差错、窃电	✅ 直接压缩（强项）
可治组分	新管微渗、可定位漏点	变压器空载、三相不平衡、大马拉小车	⚠️ 二级分区缩圈定位
不可逆组分	管材龟裂、地质沉降	导线电阻损耗(I²R)、变压器铁损	❌ 物理固有，不可消除

归因算法（水/电对照）

text 复制代码

【LAM·水】
总损耗 = 表观漏损 + 物理漏损(可治) + 物理漏损(不可逆)
  表观漏损量化 = 部署前对账差额 − 部署后对账差额
  物理漏损定位 = 二级分区缩圈 + 夜间最小流量分析
  不可逆漏损判定 = 管龄/管材/沉降/ROI 阈值规则

【ELA·电】
总电损 = 表观损耗 + 技术损耗(可治) + 技术损耗(不可逆)
  表观损耗量化 = 部署前对账差额 − 部署后对账差额
  技术损耗定位 = 二级分区缩圈 + 三相不平衡度 + 需量/功率因数分析
  不可逆损耗判定 = 变压器参数 + 线路阻抗 + 理论线损计算

几点工程洞察：

OCR 摄像终端能把二级分区的"缩圈定位"向下延伸------原本只能定位到楼栋级漏损，现在可以精确到某个机械表覆盖的管段。
ELA 有天然优势：电力系统比供水系统有更丰富的运行参数（电压、电流、功率因数、谐波、三相不平衡度），可直接读取智能电表内置的电能质量数据，无需额外加装传感器。两者互补，不替代。

五、合规边界（很重要）

LAM 是"漏损透视仪"，ELA 是"电损透视仪"，两者都不是"降率机器"。它们承诺看清损耗的结构与位置，不承诺消灭损耗本身。任何把 LAM/ELA 输出等同于"可达漏损率/线损率 X%"的表述，均超出模块能力范围。

国标依据：LAM 参照 CJJ 92《城市供水管网漏损控制及评定标准》；ELA 依据 DL/T 686《电网线损计算》中线损分类框架、GB/T 13462《电力变压器经济运行》。

小结

3T-UEM 的应用与归因层回答了"同一套数据怎么服务不同业态"：三维立方体负责切片，五大剖面负责按场景组合插件，LAM/ELA 负责把水电损耗"看清楚"。底座采一次数据，上层按需叠加------这正是它能在五大业态 5000+ 项目复用的根本原因。

下一篇讲落地：4G 免布线组网怎么实现、老旧机械表 OCR 改造怎么干、以及 6 个真实项目案例复盘。
