30N06NF-ASEMI高耐压功率器件选型30N06NF

编辑：David

央视财经行业调研指出，直流工控、锂电设备、小型逆变方案持续升级，24‑48V 母线工况下，电机、继电器等感性负载关断会生成很高的电压尖峰。40V 等级器件耐压余量不足，极易遭遇过压击穿，很多设计需要 60V 耐压档位兼顾安全性与成本。30N06NF-ASEMI MOS管采用沟槽工艺，60V 漏源耐压、30A 连续电流，PDFN5×6‑8L 贴片封装，兼顾导通损耗、雪崩抗冲击能力，为中压直流设备提供可靠开关方案。

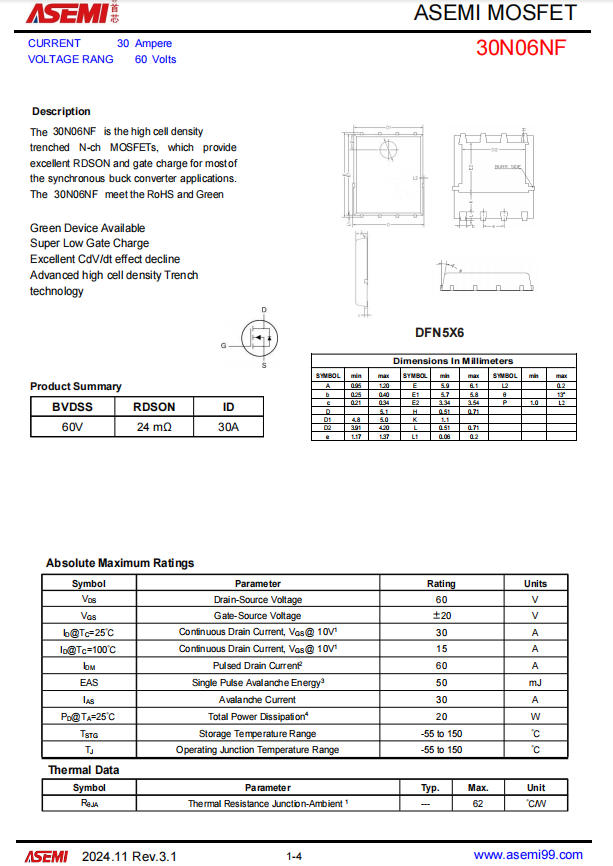

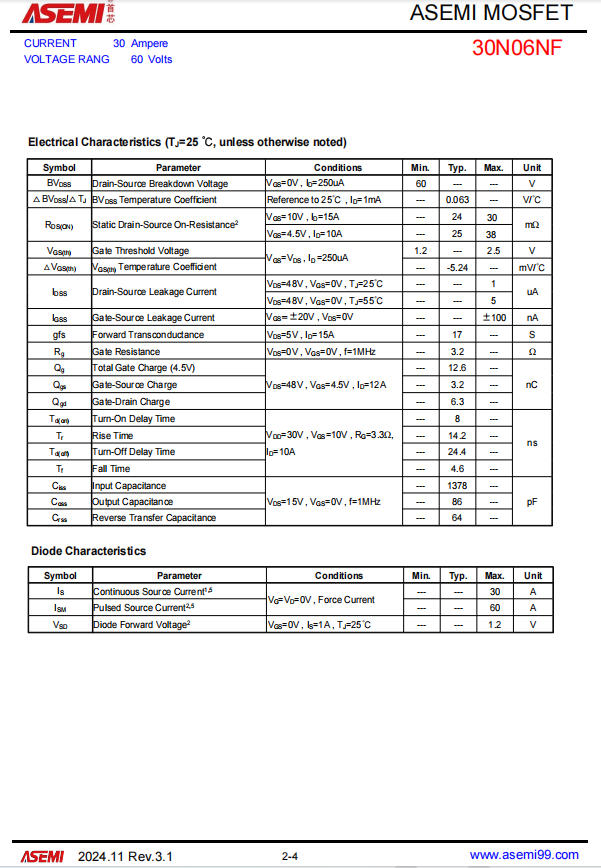

30N06NF-ASEMI产品参数

型号：30N06NF

沟道：NPN

品牌：ASEMI

封装：DFN5*6

批号：最新

导通内阻：24mΩ

漏源电流：30A

漏源电压：60V

引脚数量：8

特性：N沟道MOS管

工作温度：-55℃~150℃

30N06NF-ASEMI核心优势

1、60V 高耐压，应对感性尖峰冲击

适配 24V、36V、48V 直流系统，相比 40V MOS 拥有更大电压裕量，有效吸收电机启停、电感关断产生的反向电动势，降低尖峰击穿风险，提升整机在复杂工况下容错能力，减少现场返修。

2、可控导通内阻，平衡发热与效率

最大 22mΩ 导通电阻，中大电流下导通损耗控制优秀。标准 PCB 散热条件，20A 持续带载实测壳温约 68℃，适合长时间连续工作，避免器件过热降额。

3、开关参数均衡，适配多类 PWM 拓扑

栅极总电荷 32nC，支持 15‑100kHz 高频 PWM 驱动。开关速率经过优化，兼顾转换效率与 EMI 表现，减少电压振铃，电机 H 桥、同步整流电路可简化外围 RC 吸收网络。器件经过雪崩 UIS 测试，短时浪涌冲击可靠性更高。

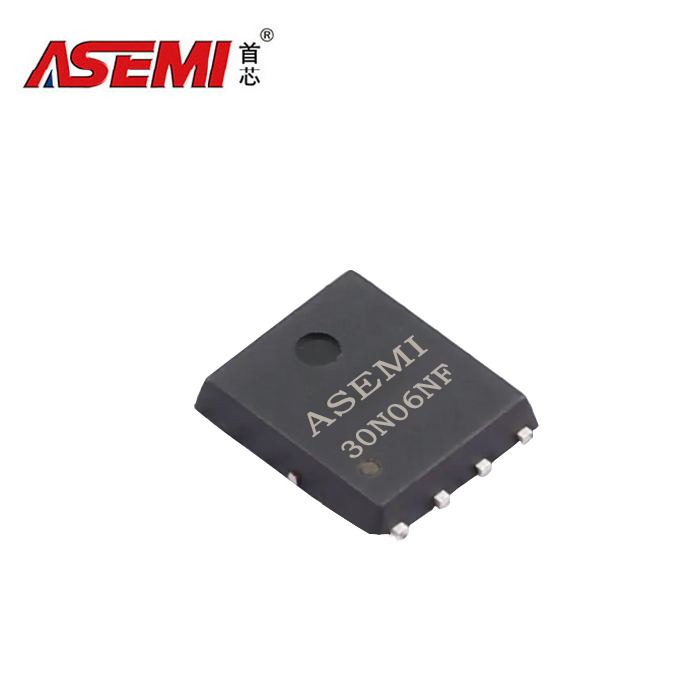

4、贴片大功率封装，量产替换便捷

PDFN5×6‑8L 铜框架封装，多引脚布局，热阻低、散热路径短，完全适配 SMT 回流焊批量生产。引脚兼容市面多款同封装 60V 级别 MOS，PCB 改动量小，可快速完成方案替换。

30N06NF-ASEMI核心应用场景:

24‑36V 锂电工具：锂电扳手、小型园林工具控制器，承受电机启动、堵转瞬时冲击，30A 电流余量保障动力稳定输出。某工具厂商替换 40V 规格器件后，尖峰失效问题得到改善。
工业直流电机驱动：小型风机、输送机构直流调速板，电磁阀、继电器感性负载开关，适配车间宽温运行环境。
小型储能与充电模块：48V 锂电 BMS 保护板、蓄电池充放电管理，电池侧功率回路开关，承受充放电冲击。
DC‑DC 变换、同步整流电源：48V 转 12V/24V 降压模块，大功率负载开关，工业适配器次级变换。
小型逆变、车载辅助电控：小功率 DC‑AC 逆变单元，工程机械、特种车辆 24‑48V 附属供电回路控制。
安防与智能设备电源：大功率安防电源、AGV 小车辅助功率回路，频繁启停工况下稳定工作。

30N06NF-ASEMI工程师选型建议

适配 24‑48V 系统，不建议用于持续直流电压超过 52V 的工况。
PCB 设计务必大面积铺铜，增加散热过孔；不要长期持续运行在 30A 极限电流，预留电流裕量。
栅极驱动优先选用 4.5‑10V，避免低于 4V 驱动，防止导通电阻抬升引发异常发热。
感性负载建议增加续流或者 RC 吸收回路，抑制关断电压尖峰，进一步保护器件。

30N06NF-ASEMI全文小结

在 24‑48V 工控、锂电、小型逆变设备中，感性负载带来的电压尖峰、持续电流发热是 MOS 失效的两大关键因素。30N06NF 凭借 60V 耐压、30A 载流能力、均衡开关性能，补齐中压档位选型缺口，贴片封装兼顾功率密度和量产便利。对于工作电流 15‑25A、存在电机、电感类感性负载的项目，可优先评估该器件。
