2020 年 3 月，稚晖君（彭稚晖）发了一条约 3 分钟的视频：在自制的「小电视」里播放 B 站小电视------经典的套娃画面。机身不过苹果耳机盒大小，却能跑完整 Linux，还能做人脸识别和语音对话。
很多人把它当成可爱摆件，实际上这是 自研主板 + 全链路软件 的整机：原理图、6 层 PCB、贴片、U-Boot、内核、驱动、应用、3D 外壳，一个人走通。核心 PCB 后来抽成量产的 夸克（Quark） ，软件与硬件资料集中在开源 Project-Quantum（量子计划）。
如果你正在自己 Bring-up 一块板子，缺的往往不是「又一块能跑系统的开发板」，而是 整机链路怎么串。这篇文章，把这个链路摊开------从上电顺序看技术栈，再说怎么学。
别和 HoloCubic 混了 ：那是 ESP32 + 棱镜摆件；本文只谈 全志 H3 + 完整 Linux
原视频：【自制】B站最强小电视 https://www.bilibili.com/video/BV1jE41137eu/?spm_id_from=333.337.search-card.all.click
1. 它到底是什么
一句话：不是电视，是超迷你 Linux 主机。
- SoC ：全志 H3 ，四核 Cortex-A7，最高约 1.2 GHz
- 硬件 ：自研 6 层 DDR 高速板 + 小屏、USB、Wi-Fi、音频、麦克风、TF 卡等
- 软件 ：U-Boot + Linux + Debian 系 rootfs （可装 Xfce 桌面）
- 体积：约耳机充电盒级；外壳为 Rhino 建模 + 3D 打印
- 和商品开发板的区别 ：当时 没有现成整机可买 ，Bring-up 全自研；路线与 Quark 一致

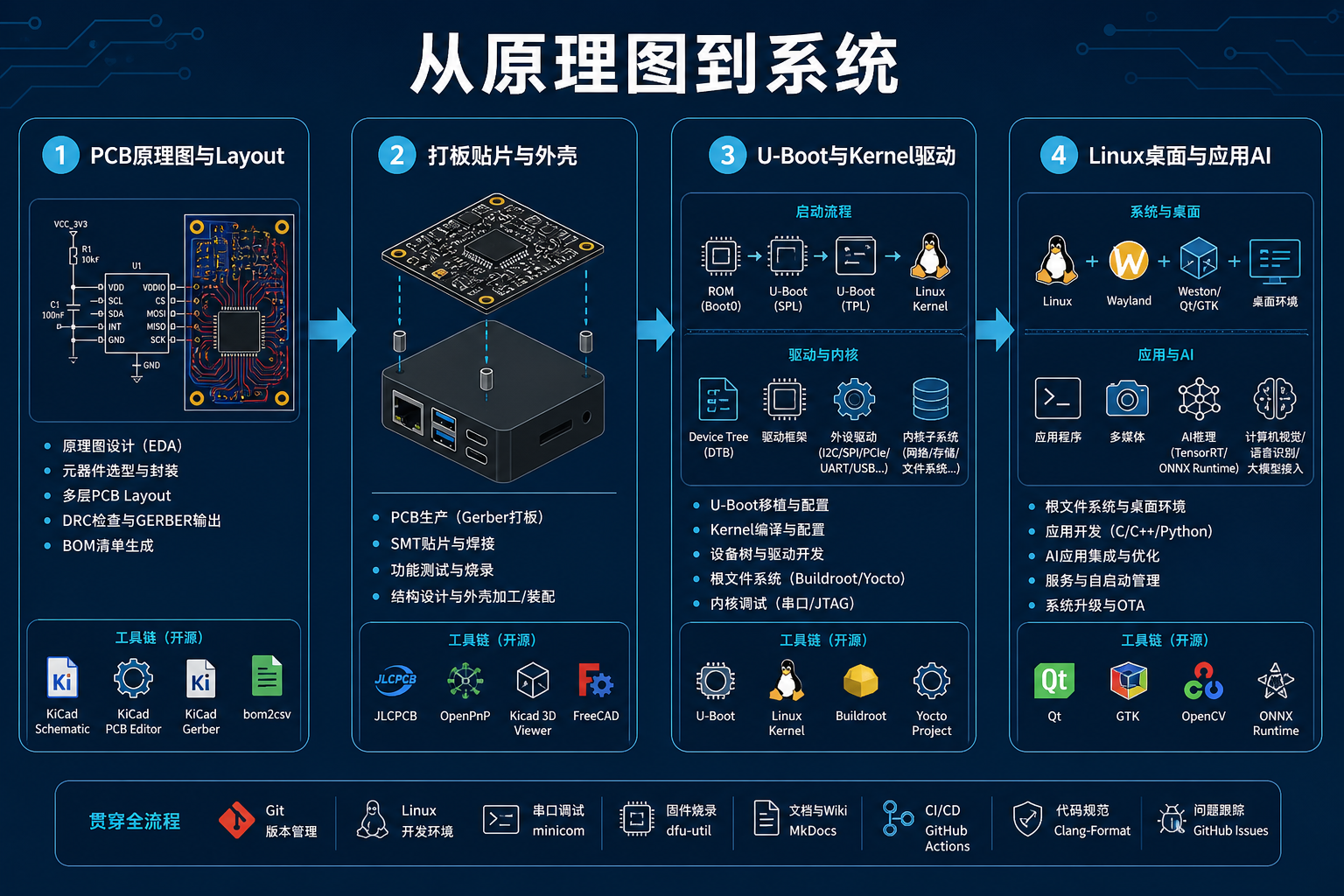

图1：从硬件到应用的大致链路
2. 难在哪里
难点一：硬件不是「能亮就行」。 H3 带 DDR 控制器，PCB 要做到 6 层、阻抗与 EMI 过关。DDR 不稳，内核连启动都谈不上。
难点二：软件没有「下载镜像就能用」。 要从 U-Boot 移植 做起，再配 内核 + 设备树 ，再把屏、USB、Wi-Fi、音频、摄像头、存储等 驱动逐项对齐 。稚晖君后来也提过：硬件「熬夜还能扛」，软件调试更让人头秃------所以项目里曾 改版重画了一版板子。任何一层和硬件对不上，就是你熟悉的那句：「能进系统，但某个外设死活不工作。」
3. 技术栈怎么串
从芯片到应用，大概可以分成下面几层（后面按这个顺序往下拆）：
| 层次 | 关键技术 | 在本项目里 |
|---|---|---|
| 硬件 | H3、6 层 PCB、DDR、外设 | 自研主板 + 结构件 |
| Boot | U-Boot | 初始化 DDR/时钟/存储，加载内核 |
| 内核 | Linux BSP 、设备树（DT） | 描述板子，挂驱动 |
| 驱动 | 显示、USB、Wi-Fi、音频、摄像头、MMC 等 | 无现成镜像，逐项调 |
| 用户态 | Debian 、Xfce 、VNC/RDP | 桌面、远程、装软件 |
| 应用 | 播放、RTSP 、Web、OpenCV/TensorFlow、语音 | 视频里的 demo |
text
上电 → U-Boot → kernel + dtb → mount rootfs → 桌面/服务 → 应用

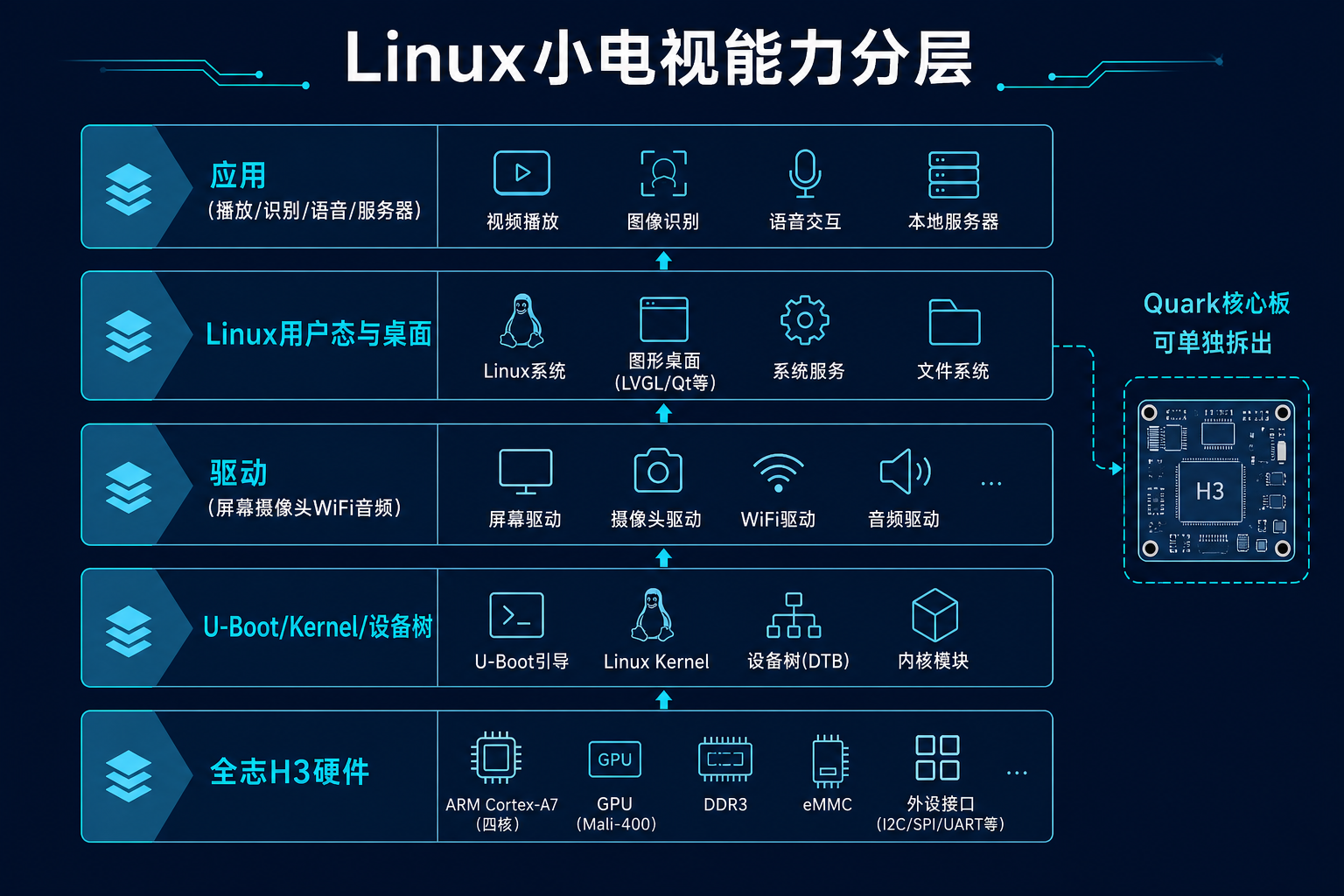

图2：各层职责（与上表对应）
3.1 硬件与结构（硅片之上的第一层）
- 方案：H3 最小系统 + DDR + 电源 + eMMC/TF 等存储
- EDA ：Altium Designer 画原理图与 Layout
- 生产：钢网刷膏、贴片、回流焊（密集脚位难度高）
- 结构 ：Rhinoceros 建模，3D 打印外壳，机加工亚克力面板
- 外设接口 ：显示、USB （键鼠/摄像头）、SDIO （Wi-Fi 常见）、I2S（音频）等------后面每一类都要在 DTS和驱动「对上号」
3.2 Boot：U-Boot 干什么
这一层解决「板子能稳定跑到内核门口」：
- 裁剪、移植 U-Boot，配置从哪启动（eMMC/TF 等）
- 完成 DDR training、时钟、存储控制器等早期初始化
- 把 内核镜像 + dtb 加载进内存并跳转
串口里的 U-Boot 命令行，是 Bring-up 前半场的主战场。
3.3 内核与设备树：板子长什么样，由 DT 写清楚
- 使用全志生态下的 Linux BSP （内核
defconfig、驱动开关） - Device Tree（.dts） 描述外设：地址、引脚、时钟、供电
- 驱动通过
compatible与 DT 节点 probe 绑定------节点写错，内核里就像「没有这个设备」
典型路径：改 dts → 编译 dtb → 重启 → 看 dmesg。
3.4 驱动层：外设逐项打通
Bring-up 里很常见的一幕：串口能进 U-Boot，桌面也能起来，偏偏 Wi-Fi 或摄像头单独挂掉------问题往往就卡在这一层。
项目里需要调通的能力与常见栈如下（调试时可对照 dmesg、设备节点）：
| 外设 | 常见栈 | 关注点 |
|---|---|---|
| 显示屏 | 显示驱动、Framebuffer/DRM | 时序、背光 |
| USB | USB host、V4L2（摄像头） | lsusb、权限 |
| Wi-Fi | 芯片驱动 + wpa_supplicant | 固件、链路 |
| 音频 | I2S 、ALSA | 麦/喇叭通路 |
| TF 卡 | MMC 子系统 | 分区、挂载 rootfs |
| 按键等 | GPIO、输入子系统 | 设备节点 |
驱动层往往是软件阶段 最磨人 的一环：难的不是背多少技术名词，而是 每一项外设都要和你的板子设备树对上号。
3.5 用户态与应用：像普通 Linux 一样叠功能
驱动稳了之后，用户态就和常见 Linux 桌面/服务器类似：
- rootfs ：Debian 系 + systemd +
apt装包 - 桌面与远程 ：Xfce + 键鼠；SSH 、VNC/RDP（不嫌屏小可当真终端）
- 网络与媒体 ：Wi-Fi 联网、RTSP 推流、Web / 博客等个人服务
- AI demo ：OpenCV 、TensorFlow（A7 算力有限，适合轻量模型）；USB 摄像头识别、麦克风 + 语音对话
- 开发语言 ：驱动之上常见 C/C++、Python 等
视频里最能说明「这是完整 Linux」的几项：套娃播放（小屏播 B 站小电视）、流媒体、Web 服务、视觉与语音 demo------都建立在上述用户态之上，不必为每个 App 重写底层。
要点在于：框架装在用户态即可，整机软件栈闭环。
4. 怎么学
不必复刻一整台小电视，按开源路线把 Boot → 内核 → DT → 驱动 走通，收获已经很大。整机并未以「商品资料包」全部公开，但核心板与软件资料拆成了可复用模块：
夸克 / Project-Quantum（H3，贴近小电视）
- 小电视核心板的量产形态，Seeed 合作套件（稚晖君正版授权可购硬件的主要渠道之一）
- 仓库：https://github.com/peng-zhihui/Project-Quantum
- Wiki：https://wiki.seeedstudio.com/Quantum-Mini-Linux-Development-Kit/
- 含硬件工程、U-Boot、Kernel、镜像与文档，可与上文 Boot 到应用各节对照着看
Planck Pi（F1C200s，低成本入门）
- 全志 F1C200s（ARM9、SIP DDR），BOM 很低
- 仓库：https://github.com/peng-zhihui/Planck-Pi
- 适合先跑通 Boot + 内核 + 最小 rootfs，再回来看 H3 六层板难在哪
建议五步
- 看原视频 BV1jE41137eu，建立功能边界
- 克隆 Project-Quantum ，烧录镜像，串口登录
- 打开 设备树，对照驱动层表格看外设节点
- 选一个外设（Wi-Fi 或摄像头）跟
dmesg走一遍 - 门槛再低时，用 Planck-Pi 练最小闭环
自检：你卡在哪一层？
- 电路 / 高速 PCB → 本项目含 6 层 + DDR
- U-Boot / 内核 / DT → 自研板必做
- 多外设驱动 → 本项目核心难度
- Debian / 桌面 / RTSP / OpenCV → 驱动通了之后的上层
5. 别和 HoloCubic 搞混
搜「稚晖君小电视」常会看到两条线：
| Linux 小电视 / Quark | HoloCubic | |
|---|---|---|
| 芯片 | 全志 H3 + Linux | ESP32 |
| 软件栈 | U-Boot / DT / Debian... | IDF、LVGL |
| 适合学 | 板级 Linux、驱动、rootfs | UI、棱镜、物联网屏 |
| 仓库 | Project-Quantum | HoloCubic |

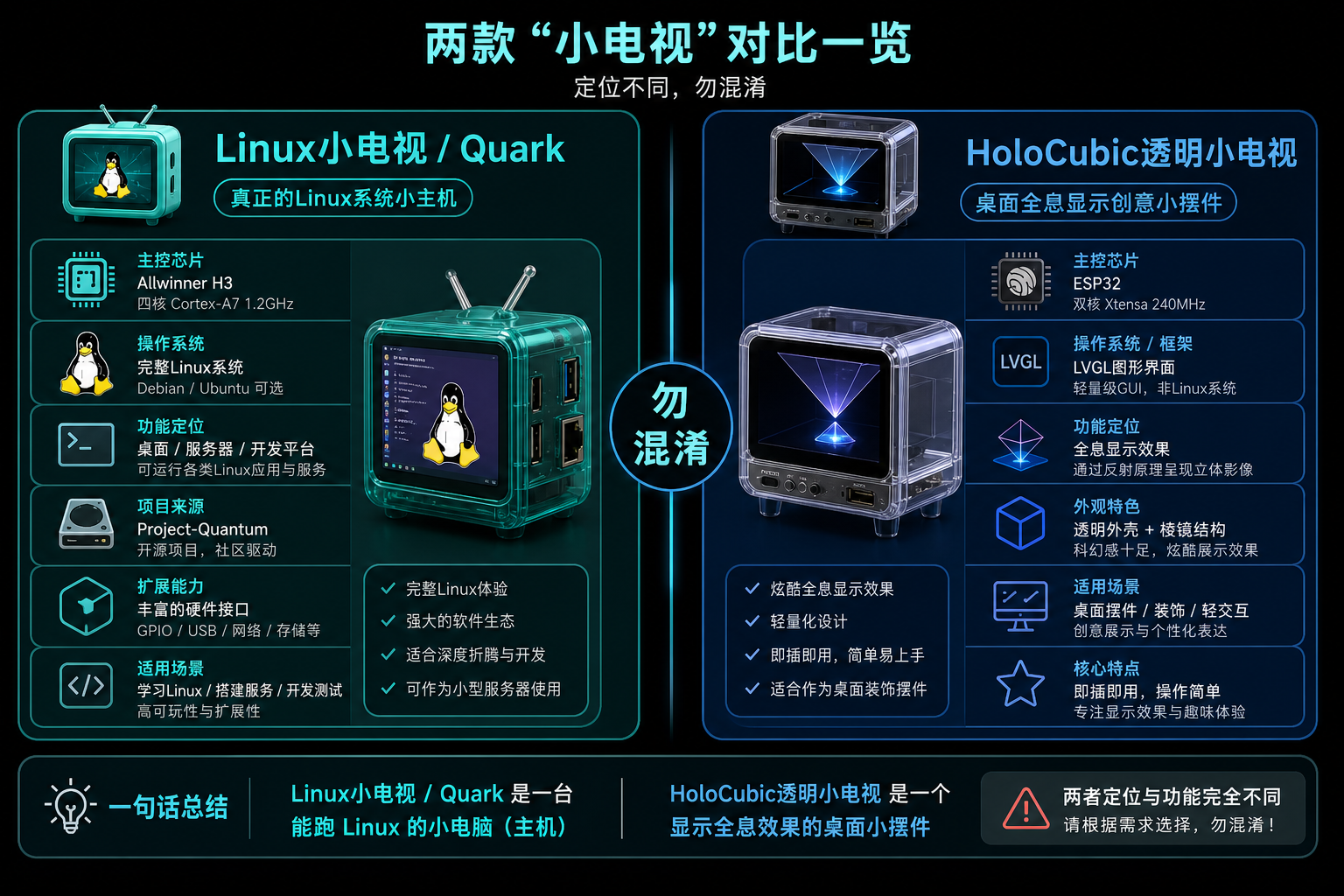

图3：两条「小电视」产品对比
6. 小结
- 整机是叠出来的：硬件、Boot、内核、DT、驱动、rootfs 必须对齐同一块板。
- 难在两头：DDR 高速板 + 无现成镜像；软件问题有时会逼你改硬件。
- 可复用的是核心板 ：小电视 → Quark → Project-Quantum；学习路径是 视频定边界 → 仓库烧录 → DT/驱动实操。
