在ADAS辅助驾驶测试中，LDW是最基础、项目必测的核心功能。

很多零基础测试新人第一次上手实车测试、台架测试、自动化用例编写，都是从LDW开始。

本文从原理、硬件、法规、激活条件、风险逻辑、HMI表现、全覆盖测试场景、标准测试用例、高频BUG逐一讲透，看完可以独立完成LDW全套测试工作。

一、LDW是什么？（通俗定义+工程定义）

LDW（Lane Departure Warning）车道偏离预警

通俗理解：车辆在高速行驶时，如果驾驶员走神、无意识跑偏、车辆慢慢压线、越线，系统会通过仪表闪烁、蜂鸣、方向盘震动提醒驾驶员回正方向，避免车辆驶出车道引发事故。

工程核心定义：LDW仅做预警提醒，不介入车辆控制、不修正方向盘。

系统只负责"提醒风险"，最终需要驾驶员手动修正车辆姿态。

二、LDW工作原理

1. 硬件组成

LDW功能完全依靠前视单目摄像头实现：

摄像头持续采集前方路面画面
精准识别左侧、右侧车道线（白线、黄线、实线、虚线）
结合整车车速、转向角度、转向灯状态，实时计算车辆横向偏离风险

2. LDW核心判定指标

LDW不靠"肉眼看远近"，靠两个专业参数判定风险：

① DTLE：车辆距离车道边缘的横向距离

DTLE越小，车辆离边线越近，偏离风险越高。

② 横向偏离速度

车辆向车道线靠近的快慢速度：

慢速偏移：车辆缓慢溜车，属于无意识偏离，系统正常预警
快速偏移：急打方向、快速变道，系统判定为主动操作，抑制预警

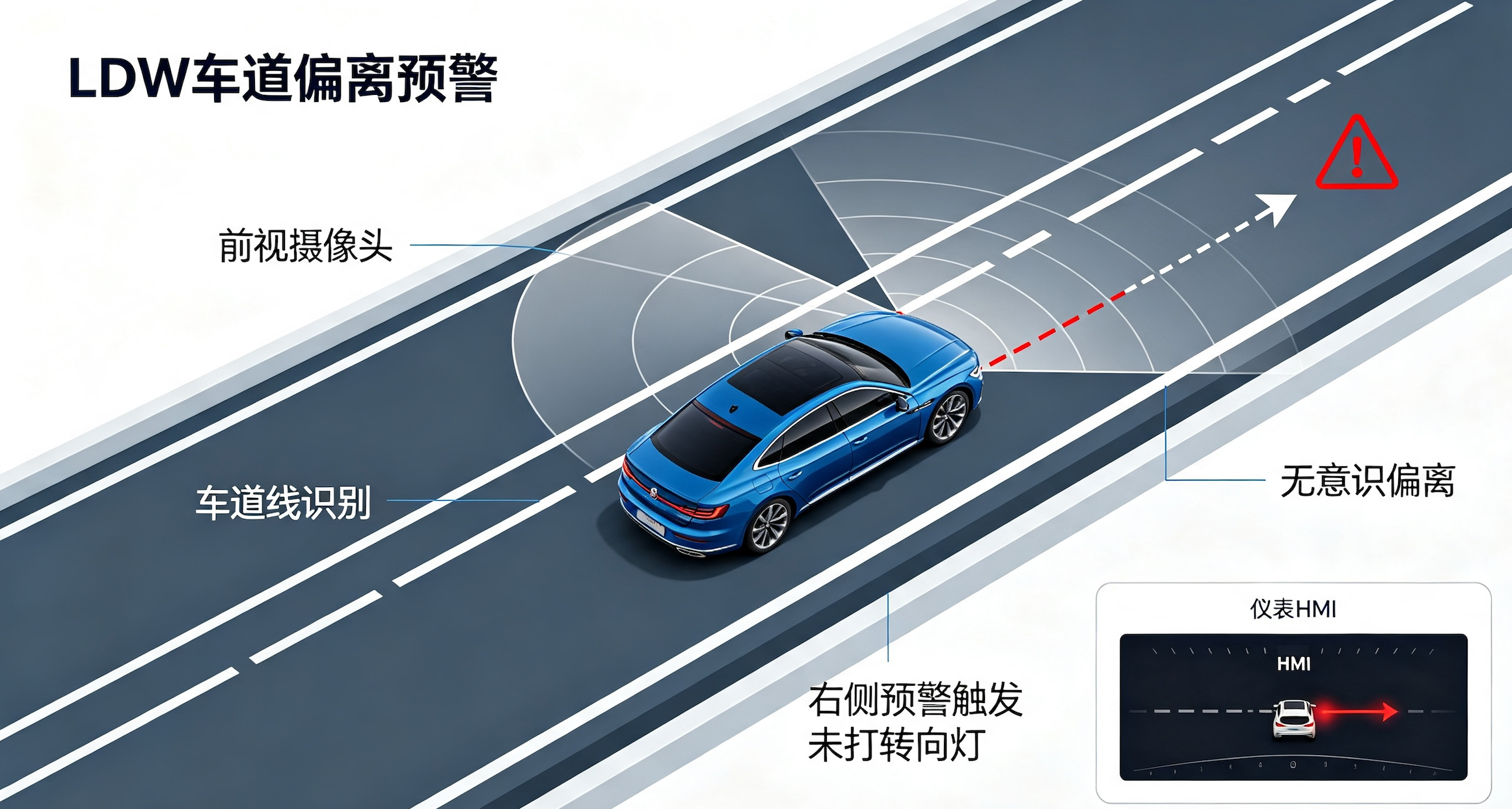

3. LDW完整工作链路

摄像头识别车道线 → 计算DTLE距离与横向偏移速度 → 校验车速、转向灯、转向状态 → 判断为无意识偏离 → 输出CAN预警信号 → 仪表展示HMI声光提醒

三、LDW激活条件

LDW 不是随时工作，必须同时满足所有条件才会进入待命状态，任意一条不满足直接休眠、不报警，属于正常逻辑，不是BUG。

1. 车速条件

行业通用激活阈值：≥60km/h

部分车企自定义：55km/h、65km/h

重点结论：低速压线不报警 = 功能正常休眠，不是故障。

2. 车道线识别条件

路面必须存在清晰、连续、无遮挡的车道线。

以下场景识别失败，LDW自动休眠：

路面无车道线
标线磨损、模糊、褪色
积雪、雨水、污渍遮挡标线
强光逆光、黑夜无照明、隧道出入口光线突变

3. 驾驶员意图抑制条件

系统识别到驾驶员主动操作，会强制抑制预警，避免干扰正常驾驶：

提前开启左/右转向灯变道
大幅度打方向盘、大角度转向
紧急避让、快速越线操作

4. 系统状态条件

车辆设置内LDW功能为开启状态
前视摄像头无故障、无遮挡、无脏污
整车无ADAS相关DTC故障码
车辆正常直行，无超大曲率弯道

四、LDW法规与行业测评标准（测试判定依据）

1. 国家标准 GB/T 39233-2020（最低底线）

所有量产车型必须满足：

左右车道偏离必须独立预警、不能错乱
打转向灯主动变道必须100%抑制预警
低速工况必须休眠不工作
必须具备视觉预警提示

2. C-NCAP 五星测评标准

安全评级测试对LDW要求更严格：

标准测试车速：72km/h
标准偏离速度：0.2~0.3m/s 慢速平稳跑偏
预警时机要求：压线前或临界压线精准触发，不晚报、不漏报

3. 车企自定义标定参数

以下参数无国标统一值，完全以项目需求文档为准：

最低激活车速阈值
实线、虚线、黄白线的预警DTLE距离差异
慢速/快速跑偏的预警灵敏度
蜂鸣时长、闪烁频率、方向盘震动强度
弯道场景的预警保留与抑制策略

五、LDW预警HMI表现

LDW所有功能最终落地测试分为：CAN总线信号 + 仪表HMI表现

1. 视觉预警（仪表）

车辆左偏离：仪表左侧车道图标高频闪烁
车辆右偏离：仪表右侧车道图标高频闪烁
车辆回正后，图标立即恢复正常，无残留闪烁

2. 听觉预警（蜂鸣）

触发偏离时，发出短促、连续的警示蜂鸣，属于轻度安全提醒音效。

3. 触觉预警（方向盘震动）

主流新能源车型标配，哪边车道偏离，哪边方向盘震动，提示直观。

六、LDW全覆盖测试场景

场景1：高速无意识偏离（核心正向场景）

工况：车速≥60km/h、不打转向灯、慢速平稳向单侧压线

预期：对应侧仪表图标闪烁 + 蜂鸣/方向盘震动 + 总线预警信号置位

场景2：转向灯主动变道抑制（高频BUG场景）

工况：高速行驶，提前开启转向灯再压线越线

预期：全程无任何预警，系统正常抑制

场景3：低速边界抑制场景

工况：车速50km/h，低速压线偏离

预期：LDW休眠，无预警（正常设计）

场景4：虚实线差异化测试

分别测试：白色虚线、白色实线、黄色实线

行业通用逻辑：实线预警更灵敏、更早触发，虚线预警相对滞后

场景5：快速偏移抑制场景

工况：高速急打方向、快速越线避让

预期：系统判定为主动操作，抑制预警

场景6：弯道偏离场景

工况：大曲率弯道匀速行驶，车辆缓慢靠近边线

预期：满足DTLE阈值正常预警，超大弯道适度防误报

场景7：弱识别环境降级场景

工况：标线磨损、逆光、雨雪、黑夜无标线道路

预期：识别不到车道线，LDW不工作，无预警

场景8：故障降级场景

工况：遮挡摄像头、摄像头故障、ADAS报DTC

预期：LDW功能关闭，仪表提示功能异常，无预警输出

七、可直接落地的标准LDW测试用例

统一默认标定：LDW激活车速 ≥60km/h

用例1：高速无意识右侧偏离预警触发测试

前置条件

车辆上电，LDW功能开启
测试路面平直、光照良好、车道线清晰连续
前视摄像头无遮挡、无故障、无DTC
车辆居中直行，无转向灯、无大幅转向

测试步骤

稳定车速65km/h匀速直行
不开启转向灯，缓慢向右偏移车身
车轮临界压线时观察总线信号、仪表HMI、音效、震动
车辆回正居中，观察预警撤销逻辑

预期结果

总线右侧预警信号置位
仪表右侧车道图标高频闪烁
同步触发蜂鸣/方向盘震动
车辆回正后所有预警同步消失，无残留异常

用例2：开启转向灯变道预警抑制测试

前置条件：同上，车速65km/h，车道线清晰

测试步骤

车辆匀速直行65km/h
提前开启右转向灯，保持1秒以上
缓慢向右压线、越线
全程观察是否触发预警

预期结果：全程无总线预警、无图标闪烁、无蜂鸣震动，功能抑制正常。

八、LDW高频BUG汇总（实测最容易出现的问题）

误报警：车道居中正常行驶，无故频繁弹出预警（标定过灵敏、摄像头噪点）
漏报警：高速明显压线，无任何提醒（标定保守、识别失效）
抑制失效BUG：打转向灯变道仍然报警（严重功能缺陷）
左右预警错乱：左偏闪右图标、右偏闪左图标
HMI不同步：总线信号触发，仪表不闪、不响、不震动
车速边界异常：低速误报、高速该报不报
虚实线无差异：实线高危场景预警过晚，不符合安全逻辑
