Unity 编辑器之 EditorTool、EditorToolBar、Overlay属性

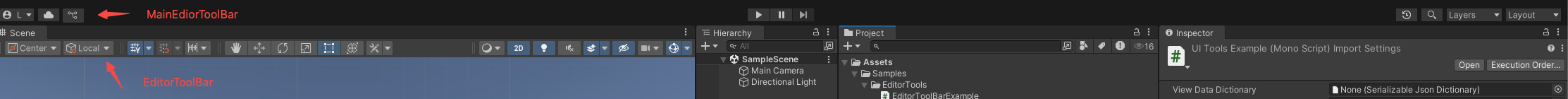

Unity面板栏

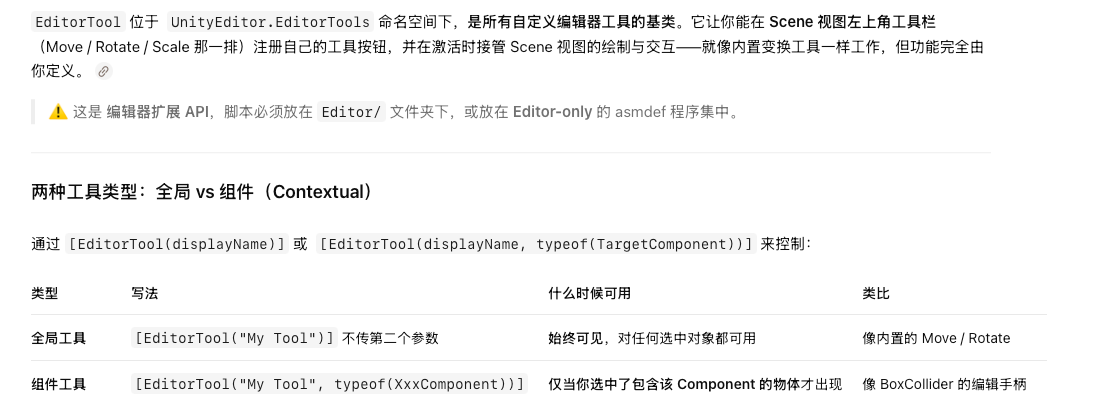

EditorTool

注意
- 全局工具，默认收纳在全局工具的图标内
- 组件工具，按照组件类型，在全局工具图标后边，依次排列

全局工具示例

cs 复制代码

// 放在 Assets/Editor/ 下
using UnityEngine;
using UnityEditor;
using UnityEditor.EditorTools;

[EditorTool("My Slider Tool")]
class MySliderTool : EditorTool
{
    GUIContent m_Icon;

    public override GUIContent toolbarIcon
    {
        get
        {
            if (m_Icon == null)
                m_Icon = new GUIContent("📏", "My Slider Tool");
            return m_Icon;
        }
    }

    public override void OnToolGUI(EditorWindow window)
    {
        if (Selection.transforms.Length == 0) return;

        EditorGUI.BeginChangeCheck();
        Vector3 pos = Tools.handlePosition;

        using (new Handles.DrawingScope(Color.green))
        {
            pos = Handles.Slider(pos, Vector3.right);
        }

        if (EditorGUI.EndChangeCheck())
        {
            Vector3 delta = pos - Tools.handlePosition;
            Undo.RecordObjects(Selection.transforms, "Slider Tool Move");
            foreach (var t in Selection.transforms)
                t.position += delta;
        }
    }
}

组件工具示例

cs 复制代码

// 运行时组件（普通脚本，不在 Editor 文件夹）
using UnityEngine;

public class PlatformPath : MonoBehaviour
{
    public Vector3 start = new Vector3(-5, 0, 0);
    public Vector3 end   = new Vector3( 5, 0, 0);
}

cs 复制代码

using UnityEngine;
using UnityEditor;
using UnityEditor.EditorTools;

// ★ 第二个参数让它变成"组件工具"，只有选中带 PlatformPath 的物体才出现
[EditorTool("Path Tool", typeof(PlatformPath))]
class PathTool : EditorTool // 可选实现 IDrawSelectedHandles
{
    public override GUIContent toolbarIcon
        => new GUIContent("⟿", "Edit Platform Path");

    public override void OnActivated()
        => SceneView.lastActiveSceneView?
            .ShowNotification(new GUIContent("Path Tool Active"), 1f);

    public override void OnToolGUI(EditorWindow window)
    {
        if (!(window is SceneView)) return;

        // targets 来自 EditorTool，类型是 Object[]
        foreach (var o in targets)
        {
            if (!(o is PlatformPath p)) continue;

            EditorGUI.BeginChangeCheck();

            var ws = p.transform.TransformPoint(p.start);
            var we = p.transform.TransformPoint(p.end);

            ws = Handles.PositionHandle(ws, Quaternion.identity);
            we = Handles.PositionHandle(we, Quaternion.identity);

            // 画连线便于观察
            Handles.DrawLine(ws, we);

            if (EditorGUI.EndChangeCheck())
            {
                Undo.RecordObject(p, "Edit Path");
                p.start = p.transform.InverseTransformPoint(ws);
                p.end   = p.transform.InverseTransformPoint(we);
                EditorUtility.SetDirty(p);
            }
        }
    }
}

代码中需要注意的点

OnToolGui 默认是在3D空间，使用世界坐标绘制，如果想切换2D空间，需要使用Handles.BeginGui/EndGui 开启关闭2D空间
TransformPoint 把坐标转换成世界坐标，InverseTransformPoint 把世界坐标转换成局部坐标
Handles.DrawingScope：这是一个"状态管理器"。当创建一个它的实例时，它会保存当前的 Gizmos/Handles 绘制状态（包括颜色 Handles.color、矩阵 Handles.matrix 等） 。
using ( ... ) { ... }：这是 C# 的语法。当代码执行进入 { } 时，DrawingScope 生效；当代码执行离开 { }（即使是因为报错跳出），Dispose() 方法会被自动调用，DrawingScope 会把之前保存的状态恢复回去。

EditorToolBar

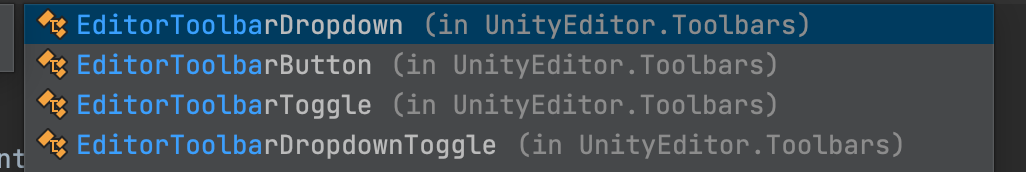

这四个类和EditorTool类似，都是防止在Scene工具栏中，但是可以自定义浮动栏，一般和overlay配合使用

继承自ToolBarOverlay，一次性添加(浮动条)

cs 复制代码

using UnityEditor;
using UnityEditor.Overlays;
using UnityEditor.Toolbars;
using UnityEngine;


[EditorToolbarElement("CustomEditorToolbarButton", typeof(SceneView))]
public class CustomEditorToolbarButton : EditorToolbarButton
{
    public const string ID = "CustomEditorToolbarButton";

    public CustomEditorToolbarButton()
    {
        text = "Custom Editor Toolbar Button";
        clickable.clicked += () => Debug.Log("Custom Editor Toolbar Button Clicked!");
    }
}


[Overlay(typeof(SceneView), "EditorToolBarOverlayExample", true)]
public class EditorToolBarOverlayExample : ToolbarOverlay
{
    public EditorToolBarOverlayExample() : base(CustomEditorToolbarButton.ID)
    {
    }
}

使用Overlay属性，主动添加(面板)

cs 复制代码

using UnityEditor;
using UnityEditor.Overlays;
using UnityEditor.Toolbars;
using UnityEngine;
using UnityEngine.UIElements;


[Overlay(typeof(SceneView), "EditorToolBarExample", true)]
public class EditorToolBarExample : Overlay
{
    public override VisualElement CreatePanelContent()
    {
        base.CreatePanelContent();

        var root = new VisualElement();

        // 添加button
        root.Add(new EditorToolbarButton(() => { Debug.Log("Editor Toolbar Button Clicked!"); }));

        // 添加dropdown
        var dropdownButton = new EditorToolbarDropdown(() => { Debug.Log("Editor Toolbar Dropdown Clicked!"); });
        dropdownButton.text = "Dropdown";
        dropdownButton.icon = EditorGUIUtility.IconContent("d_winbtn_win_max").image as Texture2D;
        dropdownButton.clicked += () =>
        {
            GenericMenu menu = new GenericMenu();
            menu.AddItem(new GUIContent("Option 1"), false, () => { Debug.Log("Option 1 Selected"); });
            menu.AddItem(new GUIContent("Option 2"), false, () => { Debug.Log("Option 2 Selected"); });
            menu.AddItem(new GUIContent("Option 3"), false, () => { Debug.Log("Option 3 Selected"); });
            menu.DropDown(dropdownButton.worldBound);
        };
        root.Add(dropdownButton);

        // 添加toggle
        var editorToolbarToggle = new EditorToolbarToggle();
        editorToolbarToggle.text = "Toggle";
        editorToolbarToggle.icon = EditorGUIUtility.IconContent("d_winbtn_win_max").image as Texture2D;
        editorToolbarToggle.RegisterValueChangedCallback(evt =>
        {
            Debug.Log($"Editor Toolbar Toggle Value Changed: {evt.newValue}");
        });
        root.Add(editorToolbarToggle);

        return root;
    }
}

EditorTool 与 Overlay的示例

Unity 官方在 Overlay 脚本参考里给出了一个教科书级示例------核心思路是 EditorTool 内部嵌套定义一个 Overlay 子类 ，然后在工具的 OnActivated / OnWillBeDeactivated 里控制这个 Overlay 的显示与移除。

主要方法：

SceneView.AddOverlayToActiveView(m_Overlay)
SceneView.RomoveOverlayToActiveView(m_Overlay)

cs 复制代码

using System.Linq;
using UnityEngine;
using UnityEditor;
using UnityEditor.EditorTools;
using UnityEditor.Overlays;

[EditorTool("Offset", typeof(Transform))]
public class OffsetTool : EditorTool
{
    // ★ Overlay 作为 EditorTool 的内部类
    // defaultDisplay = true：第一次被加到画布时就可见
    [Overlay(defaultDisplay = true)]
    class OffsetToolOverlay : Overlay
    {
        Transform[] selection;
        public OffsetToolOverlay(Transform[] targets) =>
            selection = targets;

        public override VisualElement CreatePanelContent()
        {
            var root = new VisualElement();
            root.Add(new Label("Offset Tool Settings"));

            var field = new TextField("Offset");
            field.RegisterValueChangedCallback(evt =>
            {
                // 处理用户输入的逻辑
            });
            root.Add(field);
            return root;
        }
    }

    OffsetToolOverlay m_Overlay;

    // ★ 工具被激活时
    public override void OnActivated()
    {
        m_Overlay = new OffsetToolOverlay(targets.Cast<Transform>().ToArray());

        // ★★ 关键 API：把 Overlay 加到当前激活的 SceneView 上
        SceneView.AddOverlayToActiveView(m_Overlay);
    }

    // ★ 工具被停用时
    public override void OnWillBeDeactivated()
    {
        // ★★ 关键 API：从 SceneView 移除 Overlay
        if (m_Overlay != null)
            SceneView.RemoveOverlayFromActiveView(m_Overlay);
    }

    // 3D 手柄绘制
    public override void OnToolGUI(EditorWindow window)
    {
        if (!(window is SceneView)) return;
        // Handles.Slider(...) 等
    }
}

Q&A

Q：除了SceneWindow，还有别的View可以使用吗？

A：目前只支持SceneWindow，以及实现了ISupportsOverlays接口的自定义EditorWindow

cs 复制代码

using UnityEditor;
using UnityEditor.Overlays;
using UnityEngine.UIElements;

public class MyOverlayWindow : EditorWindow, ISupportsOverlays
{
    [MenuItem("Window/My Overlay Window")]
    public static void ShowWindow() => GetWindow<MyOverlayWindow>();

    // 实现 ISupportsOverlays 接口
    // （该接口是 marker interface，不需要实现任何方法）
}

// 然后就可以把 Overlay 注册到这个窗口了
[Overlay(typeof(MyOverlayWindow), "My Panel")]
public class MyOverlay : Overlay
{
    public override VisualElement CreatePanelContent()
    {
        return new Label("Hello from MyOverlayWindow!");
    }
}

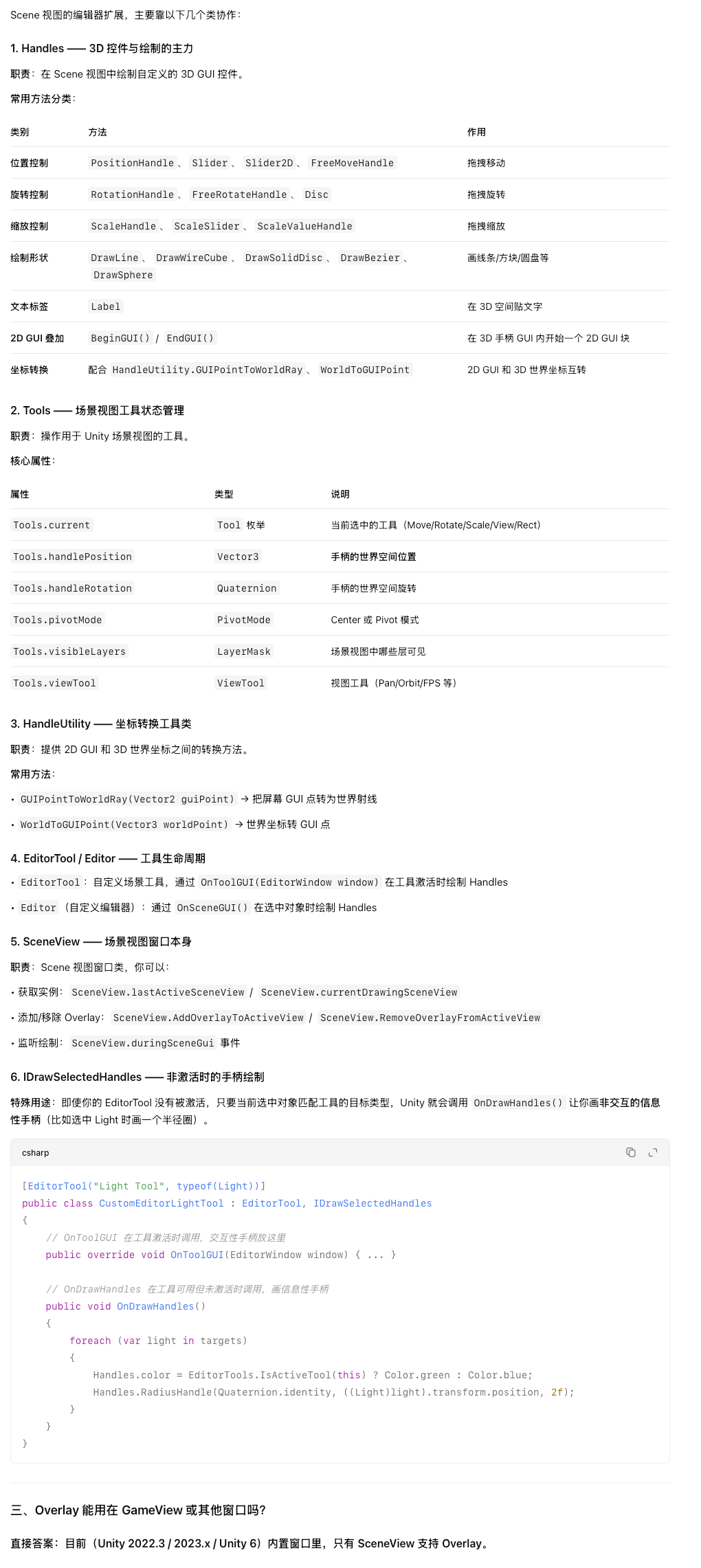

Q：Handles类都有什么方法，还有别的类，用来在SceneWindow中操作吗？

A：Handles类，负责绘画3D相关的图形，使用世界坐标，除了它，还有HandleUtility\Tool类，辅助
