【非标自动化】2、认识元器件（高速计数模块）

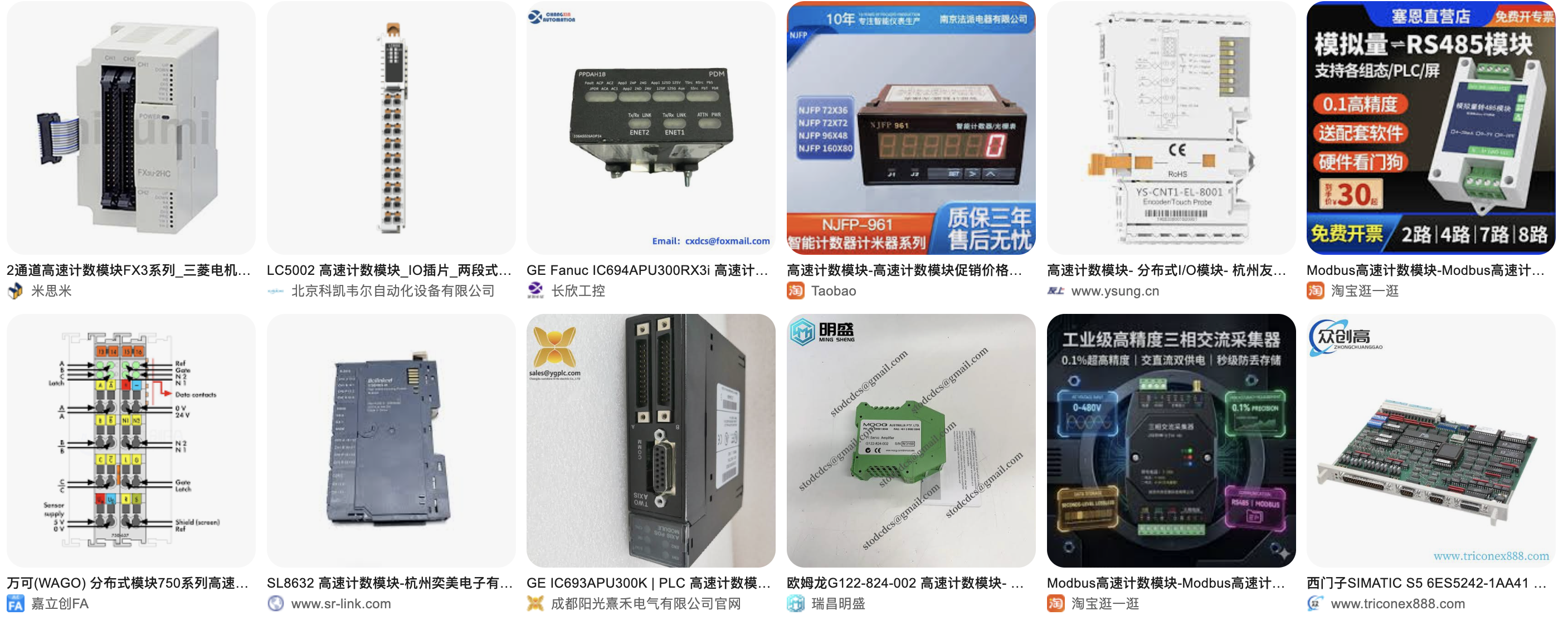

高速计数模块

高速计数模块，英文通常叫：

复制代码

High-Speed Counter Module
HSC模块

它用于接收频率较高的脉冲信号，并在硬件层面完成计数、频率测量、位置判断和比较输出。

常见信号来源包括：

增量式编码器；
光栅尺；
高速光电传感器；
流量计脉冲输出；
转速传感器；
接近开关高速脉冲；
伺服驱动器编码器分频输出；
测长轮编码器；
产品计数传感器。

可以先建立整体关系：

复制代码

编码器或高速传感器
        ↓
高速脉冲信号
        ↓
高速计数模块
        ↓
计数值、频率、位置、方向
        ↓
PLC程序

一、它在设备中的作用是什么

高速计数模块主要解决一个问题：

普通PLC数字量输入和普通扫描程序来不及可靠读取高速脉冲。

例如编码器每秒输出20,000个脉冲：

复制代码

脉冲频率：20 kHz
脉冲周期：50 μs

而PLC扫描周期可能是：

复制代码

5 ms

在一次PLC扫描期间，编码器已经产生：

复制代码

5 ms ÷ 50 μs = 100个脉冲

如果使用普通程序：

复制代码

检测X0从OFF变为ON
然后计数加1

PLC根本看不到中间绝大多数脉冲。

高速计数模块则由专用硬件直接检测每个脉冲，不依赖普通PLC扫描周期。

复制代码

高速信号到来
     ↓
硬件计数器立即计数
     ↓
PLC周期性读取当前计数值

因此，高速计数模块相当于一个专门负责"快速数脉冲"的硬件计数器。

二、高速计数模块能做什么

1.产品高速计数

例如传送带上产品快速通过光电传感器：

复制代码

产品经过一次
    ↓
光电传感器输出一个脉冲
    ↓
高速计数器加1

适用于：

包装数量统计；
瓶子计数；
零件计数；
冲压次数统计。

如果产品速度不高，普通DI也可以完成；频率较高时才需要高速计数。

2.位置测量

编码器与电机或测量轮连接：

复制代码

机械移动
    ↓
编码器旋转
    ↓
输出脉冲
    ↓
高速计数模块计数
    ↓
换算成机械位置

例如测长轮每转一圈对应200 mm，编码器每圈输出1000个有效计数：

复制代码

每个计数对应位移
= 200 mm ÷ 1000
= 0.2 mm

如果高速计数采用A/B相四倍频：

复制代码

编码器线数：1000 PPR
四倍频计数：4000 count/rev

那么：

复制代码

每个计数对应位移
= 200 mm ÷ 4000
= 0.05 mm

3.速度和频率测量

高速计数模块可以统计单位时间内收到多少脉冲。

复制代码

单位时间脉冲数
      ↓
脉冲频率
      ↓
换算电机转速或传送带速度

例如编码器：

复制代码

1000脉冲/转
检测频率：20,000脉冲/秒

转速为：

复制代码

20,000 ÷ 1000
= 20转/秒
= 1200转/分钟

4.运动方向判断

当编码器输出A相和B相信号时，高速计数模块可以根据两相信号的先后顺序判断方向。

复制代码

A相领先B相 → 正转
B相领先A相 → 反转

因此计数器可以：

复制代码

正转时加计数
反转时减计数

最终得到带方向的位置值。

5.定长控制

例如一卷材料需要每500 mm切一次：

复制代码

编码器检测送料长度
        ↓
高速计数器累计脉冲
        ↓
达到500 mm对应计数值
        ↓
PLC触发切刀

常用于：

薄膜定长切割；
线材定长；
纸张送料；
钢带测长；
标签定位。

6.高速比较输出

某些高速计数模块可以在计数值达到设定值时，直接由硬件输出信号。

例如：

复制代码

当前计数达到10,000
        ↓
模块硬件立即输出
        ↓
触发切刀或相机

这种方式不需要等待PLC扫描程序判断，因此响应更快、时间误差更小。

三、普通DI模块为什么不能代替高速计数模块

普通数字量输入模块也能接收ON/OFF信号，但存在几个限制。

1.输入滤波时间

普通DI为了避免干扰和触点抖动，常设置输入滤波。

例如：

复制代码

输入滤波时间：5 ms

如果一个脉冲只有：

复制代码

0.1 ms

普通DI会直接忽略它。

2.PLC扫描周期

普通程序通常按扫描周期读取输入：

复制代码

读取输入
→ 执行程序
→ 更新输出
→ 再次读取输入

脉冲如果在两次扫描之间完成高低变化，PLC可能完全看不到。

3.最大响应频率低

普通输入点适合：

按钮；
行程开关；

-气缸磁性开关；
普通光电检测。

高速计数输入则可能支持：

复制代码

10 kHz
50 kHz
100 kHz
200 kHz
500 kHz
1 MHz

具体取决于模块型号和输入方式。

四、高速计数模块和PLC内置高速计数器

并不是所有设备都必须单独购买高速计数模块。

1.PLC本体内置高速计数

许多小型PLC本体已经带有几个高速输入点。

例如：

复制代码

X0、X1：200 kHz高速输入
X2、X3：100 kHz高速输入
其他X点：普通数字量输入

这种情况下，可以直接使用PLC内置高速计数功能。

适合：

编码器数量少；
频率不高；
功能要求简单；
成本敏感的设备。

2.独立高速计数模块

当需要以下功能时，可能使用单独模块：

多个编码器；
更高频率；
多轴同时计数；
差分编码器输入；
高速比较输出；
锁存功能；
复杂门控；
硬件中断；
更高计数精度；
更强抗干扰；
模块化PLC系统。

五、输入是什么，输出是什么

输入

高速计数模块输入的是高速脉冲电信号。

常见形式包括：

复制代码

单相脉冲
脉冲 + 方向
A/B正交脉冲
A/B/Z编码器信号
加计数 + 减计数

电气形式可能是：

复制代码

DC 24V PNP
DC 24V NPN
DC 5V TTL
RS-422差分信号
推挽输出
集电极开路输出
线驱动输出

输出

高速计数模块向PLC提供的主要不是一个简单ON/OFF信号，而是：

当前计数值；

-累计脉冲数；
正反转方向；
测量频率；
测量转速；
锁存值；
比较结果；
溢出状态；
模块故障信息。

某些模块还带硬件输出：

复制代码

计数值达到设定值
→ 模块输出点立即动作

这个输出可能用于触发：

相机；
喷码机；
切刀；
电磁阀；
高速剔除机构。

六、常见计数模式

1.单相单计数

只有一个脉冲输入。

复制代码

每来一个脉冲
计数值加1

适合：

产品数量统计；
流量脉冲累计；
单方向转速检测。

这种方式通常无法判断运动方向。

2.单相加减方向

使用两路信号：

复制代码

脉冲信号
方向信号

例如：

复制代码

方向输入ON  → 脉冲到来时加1
方向输入OFF → 脉冲到来时减1

常见名称：

复制代码

Pulse + Direction
脉冲 + 方向

3.双脉冲加减计数

使用两路独立脉冲：

复制代码

CW脉冲到来  → 加1
CCW脉冲到来 → 减1

也称：

复制代码

正向脉冲 + 反向脉冲
加计数输入 + 减计数输入

4.A/B相正交计数

增量式编码器最常见的方式。

编码器输出两路相位相差90°的方波：

复制代码

A相：＿|￣￣|＿＿|￣￣|＿
B相：＿＿|￣￣|＿＿|￣￣|_

模块根据相位先后判断方向。

一倍频

只统计A相某一种边沿，例如上升沿。

复制代码

每个编码器周期计数1次

二倍频

统计A相上升沿和下降沿。

复制代码

每个编码器周期计数2次

四倍频

统计A、B两相的上升沿和下降沿。

复制代码

每个编码器周期计数4次

因此1000 PPR编码器采用四倍频时：

复制代码

1000 × 4 = 4000计数/转

四倍频提高了位置分辨率，但输入频率也相应提高。

七、Z相信号是什么

增量式编码器除了A、B相外，可能还有Z相。

Z相通常每转输出一次脉冲，也称：

复制代码

零位脉冲
索引脉冲
原点脉冲
Index信号

常见用途：

每转校准一次；
机械原点定位；
计数器清零；
检查编码器是否丢脉冲；
确定一圈中的参考位置。

例如：

复制代码

设备回零运动
    ↓
原点传感器先检测到
    ↓
继续低速运动
    ↓
检测编码器Z相
    ↓
将当前位置设为精确零点

原点传感器用于粗定位，Z相用于更精确的零点确定。

八、使用什么电压和电流

高速计数模块要区分：

模块自身电源；
编码器供电；
输入信号电压；
输入电流；
输出电源。

1.模块工作电源

常见为：

复制代码

DC 24V

有些模块由PLC背板总线供电，不需要单独给模块电子部分供电，但现场输入端仍可能需要外部电源。

2.编码器供电

常见编码器供电：

复制代码

DC 5V
DC 12V
DC 24V
DC 5～24V

不能看到编码器是A/B相，就直接接24V。

如果编码器额定供电只有5V，接24V可能立即损坏。

3.输入信号电压

常见高速输入规格包括：

复制代码

DC 24V单端输入
DC 5V TTL输入
RS-422差分输入

模块输入规格必须与编码器输出匹配。

4.输入电流

DC 24V高速输入每个点通常只需要几毫安电流。

但高速输入的关键不是功率，而是：

电压电平；
上升下降速度；
脉冲宽度；
输入频率；
信号完整性。

九、编码器输出类型

1.NPN集电极开路输出

编码器输出动作时，把信号线拉向0V。

典型接线思想：

复制代码

+24V
  ↓
高速计数模块输入内部电路
  ↓
A相输入
  ↓
编码器NPN输出
  ↓
0V

需要模块提供源型输入回路。

2.PNP集电极开路输出

编码器动作时，向信号线提供正电压。

复制代码

编码器PNP输出
       ↓
模块高速输入
       ↓
模块公共端0V

需要模块提供漏型输入回路。

3.推挽输出

推挽输出可以主动输出高电平，也可以主动拉低。

特点：

上升下降速度快；
驱动能力较好；
适合较高速信号；
接线时仍需确认电压电平和公共端。

4.线驱动差分输出

常见形式：

复制代码

A+ / A-
B+ / B-
Z+ / Z-

通常基于RS-422差分信号。

模块判断的是两根线之间的电压差，而不是单根线相对0V的电平。

优点：

抗干扰能力强；
适合长距离；
适合高频信号；
边沿清晰；
工业编码器常用。

接线：

复制代码

编码器A+ → 模块A+
编码器A- → 模块A-

编码器B+ → 模块B+
编码器B- → 模块B-

编码器Z+ → 模块Z+
编码器Z- → 模块Z-

差分编码器不能随意只接A+、B+而把负端悬空，除非模块明确支持单端接法。

十、PNP、NPN、源型和漏型

高速计数模块同样要考虑PNP和NPN匹配。

PNP编码器

输出高电平时向模块提供电流：

复制代码

PNP编码器
通常匹配漏型高速输入

NPN编码器

输出动作时将信号拉向0V：

复制代码

NPN编码器
通常匹配源型高速输入

但高速计数模块可能具有：

固定源型输入；
固定漏型输入；
可切换源漏型；
独立公共端；
差分输入。

必须查看具体模块端子图。

十一、PLC怎样与高速计数模块连接

以A/B/Z增量式编码器为例。

1.单端PNP编码器

假设编码器线色为：

复制代码

棕色：+24V
蓝色：0V
黑色：A相
白色：B相
橙色：Z相
屏蔽：屏蔽层

可能的接线为：

复制代码

棕线 → +24V
蓝线 → 0V

A相 → 高速输入A
B相 → 高速输入B
Z相 → 高速输入Z

高速输入COM → 0V
屏蔽层 → 控制柜侧功能地

线色必须以编码器说明书为准。

2.差分编码器

复制代码

编码器A+ → 模块A+
编码器A- → 模块A-

编码器B+ → 模块B+
编码器B- → 模块B-

编码器Z+ → 模块Z+
编码器Z- → 模块Z-

还需要按说明书处理：

编码器电源；
信号公共端；
屏蔽层；
终端电阻。

十二、高速计数频率怎样理解

模块标注：

复制代码

最大计数频率：200 kHz

意味着理论上每秒最多可靠识别：

复制代码

200,000个有效计数边沿

但必须确认厂家所说的频率是：

输入脉冲频率；
单相频率；
A/B相频率；
四倍频后的计数频率；
每通道频率；
所有通道合计频率。

例如编码器为：

复制代码

2500 PPR
最高转速3000 r/min

每秒转数：

复制代码

3000 ÷ 60 = 50 r/s

A相基础频率：

复制代码

2500 × 50 = 125,000 Hz
= 125 kHz

如果采用四倍频，有效计数速率为：

复制代码

125 kHz × 4 = 500 kcount/s

因此模块是否够用，要看厂家对频率指标的定义。

不能只看到编码器125 kHz，就直接认为200 kHz模块一定够用。

十三、最小脉冲宽度

模块不仅有最大频率要求，还会规定最小高电平和低电平时间。

例如：

复制代码

最小高电平宽度：2.5 μs
最小低电平宽度：2.5 μs

如果脉冲过窄，即使平均频率没有超过上限，也可能无法被可靠识别。

高频信号需要同时满足：

复制代码

频率不超限
高电平时间足够
低电平时间足够
电压幅值正确
边沿速度足够

十四、计数值怎样换算为位置

假设：

复制代码

编码器：1000 PPR
计数方式：四倍频
测量轮周长：200 mm

每转有效计数：

复制代码

1000 × 4 = 4000 count

每个计数对应位移：

复制代码

200 mm ÷ 4000
= 0.05 mm/count

如果当前计数值为：

复制代码

24,000

理论位移为：

复制代码

24,000 × 0.05 mm
= 1200 mm

通用关系可以理解为：

复制代码

位移
=
计数值
×
每转机械位移
÷
每转有效计数

实际系统还要考虑：

测量轮打滑；
机械传动比；
减速机比例；
丝杆导程；
编码器安装位置；
正反方向；
零点偏移。

十五、计数值怎样换算为转速

假设在100 ms内计数到200个有效脉冲，编码器每转有效计数为4000。

每秒计数：

复制代码

200 ÷ 0.1s = 2000 count/s

每秒转数：

复制代码

2000 ÷ 4000 = 0.5 r/s

每分钟转速：

复制代码

0.5 × 60 = 30 r/min

低速测量时，短时间窗口内可能收到的脉冲太少，转速显示会跳动。

可以采用：

延长测量周期；
测量相邻脉冲周期；
滑动平均；
频率与周期混合测量。

十六、模块的高速功能

不同模块可能支持以下功能。

1.预置值

把计数器设为一个指定数值：

复制代码

当前位置设为0
当前位置设为10,000

2.清零

通过：

PLC命令；
外部清零输入；
Z相信号；
原点信号；

将计数值清零。

3.门控

只有在门控信号有效时才计数。

例如：

复制代码

测量允许信号ON
→ 开始计数

测量允许信号OFF
→ 停止计数

4.锁存

外部锁存信号到来时，模块立即保存当时的计数值。

复制代码

产品触发光电
      ↓
硬件锁存当前位置
      ↓
PLC稍后读取锁存值

即使PLC读取较慢，触发瞬间的位置仍被准确保存。

5.比较输出

设置多个比较值：

复制代码

计数达到1000 → 输出1
计数达到2000 → 输出2
计数达到3000 → 输出3

可用于高速位置触发。

6.中断

计数达到条件后，模块触发PLC中断程序。

PLC不必等到普通扫描流程执行到相关程序段。

但中断响应仍可能比模块硬件直接输出慢。

7.环形计数

计数到最大值后自动回到起点。

例如：

复制代码

0 → 3599 → 0

适合旋转角度和循环位置。

十七、计数范围与溢出

高速计数器可能是：

复制代码

16位
32位
64位

例如32位有符号计数范围约为：

复制代码

-2,147,483,648
到
2,147,483,647

持续高速计数时，最终可能溢出。

PLC程序需要考虑：

自动清零；
周期性记录累计值；
溢出标志；
环形计数；
使用64位数据；
断电保存。

十八、断电后计数值是否保留

不同系统有不同处理方式：

复制代码

断电后清零
断电后保持
由PLC保存
存入掉电保持寄存器
上电后重新回零

对于位置控制，通常不能仅依靠增量式编码器的掉电前计数。

因为断电期间机械可能被移动。

所以设备上电后常需要：

复制代码

重新执行回零

如果必须直接知道绝对位置，可以考虑：

绝对值编码器；
多圈绝对值编码器；
带电池的伺服绝对位置系统。

十九、正常工作时是什么状态

高速计数模块正常时一般表现为：

模块电源指示正常；
总线或运行指示正常；
编码器旋转时A、B输入灯闪烁或保持高频状态；
正转时计数增加；
反转时计数减少；
每转Z相触发一次；
停止运动后计数值保持稳定；
测得转速与实际基本一致；
比较输出在设定位置动作；
没有溢出、断线或模块报警。

高速输入灯可能因为闪烁过快，看起来一直亮或亮度较暗，不能仅靠肉眼判断具体脉冲是否正确。

二十、常见故障现象

1.编码器旋转，但计数值不变化

可能原因：

编码器没有供电；
编码器输出类型与模块不匹配；
PNP/NPN接线错误；
A相接错端子；
输入公共端未连接；
模块通道未启用；
计数模式配置错误；
编码器电压与模块不匹配；
信号线断路；
模块地址或组态错误；
输入频率超出范围。

2.计数方向相反

可能原因：

A、B相接反；
正负方向参数设置相反；
机械安装方向与程序定义相反；
脉冲+方向模式中的方向输入逻辑错误。

最常见的处理是：

复制代码

交换A、B相

或者在参数中反转计数方向。

3.计数值明显偏少

可能原因：

输入频率超过模块上限；
脉冲宽度过窄；
信号电压不足；
线路干扰；
编码器输出驱动能力不足；
线缆过长；
单端信号在强干扰环境中传输；
输入滤波时间设置过大；
编码器与测量轮打滑；
接线端子接触不良；
模块计数倍率设置错误。

4.计数值明显偏多

可能原因：

信号干扰产生假脉冲；
屏蔽接地错误；
输入线悬空；
A/B相边沿抖动；
电源噪声；
模块计数模式设置为四倍频，但程序按一倍频换算；
机械振动导致编码器来回摆动；
正反运动被累计成绝对值。

5.停止后计数仍然跳动

可能原因：

信号线受到干扰；
编码器供电不稳定；
差分线接错；
单端输入悬空；
屏蔽层未正确处理；
编码器轴机械抖动；
输入阈值附近反复变化；
接地电位不稳定。

6.低速时速度显示跳动

可能原因：

测量周期过短；
单位时间内脉冲数量太少；
编码器分辨率太低；
计算结果没有滤波；
机械本身速度不稳定。

低速测速时，测量脉冲周期通常比固定时间计数更稳定。

7.高速时计数正常，Z相检测不到

可能原因：

Z相线未接；
Z相脉冲太窄；
Z相输入频率或脉宽不满足要求；
Z相极性设置错误；
编码器没有Z相；
Z相信号只在特定A/B状态下有效；
模块Z相端子配置错误。

8.计数值周期性突然清零

可能原因：

外部清零信号受到干扰；
Z相被配置成自动清零；
PLC程序执行了复位命令；
环形计数范围设置；
模块溢出；
上位机重复写入预置值；
通信异常后参数重新初始化。

二十一、如何通过万用表定位故障

万用表适合检查低速或静态电气状态，但不适合观察高速脉冲波形。

1.测编码器供电

测量编码器电源正负端：

复制代码

5V编码器 → 应接近5V
24V编码器 → 应接近24V

电压错误先处理电源问题。

2.慢速转动编码器

如果是低速单端输出，可以缓慢转动编码器轴，测量A相或B相相对0V的电压。

可能观察到：

复制代码

0V
和
接近24V

之间变化。

但编码器转得快时，万用表通常只显示平均值，不能判断波形质量。

3.检查线路通断

断电后检查：

A相线路；
B相线路；
Z相线路；
公共端；
屏蔽层；
插头针脚。

4.检查差分信号

普通万用表不适合准确判断高速差分波形。

最多只能初步检查：

电源；
线路通断；
是否明显短路。

二十二、为什么示波器或逻辑分析仪更重要

高速计数故障中，示波器比万用表更有效。

可以查看：

A相信号波形；
B相信号波形；
两相相位关系；
电压幅值；
上升下降时间；
脉冲宽度；
信号毛刺；
干扰脉冲；
Z相位置；
差分信号质量。

例如正常A/B相应当相位清楚、边沿整齐。

如果看到：

边沿大量振铃；
电平幅值不足；
毛刺很多；
两相信号相位异常；

就可能导致丢计数或多计数。

二十三、如何通过PLC监控定位故障

PLC程序中建议同时监控：

复制代码

当前计数值
上一周期计数值
计数差值
当前方向
当前频率
Z相状态
溢出状态
模块故障码

例如每100 ms记录一次：

复制代码

当前计数 - 上次计数

如果机械匀速运行，但计数差值忽大忽小，可能存在：

信号干扰；
编码器机械打滑；
速度本身不稳；
模块丢脉冲。

还可以在设备运行一整圈后检查：

复制代码

理论计数
与
实际计数

是否一致。

二十四、安装位置和机械结构要求

1.高速信号线使用屏蔽双绞线

特别是A/B相和差分编码器信号，应使用厂家建议的编码器专用线。

对于差分信号：

复制代码

A+与A-组成一对双绞线
B+与B-组成一对双绞线
Z+与Z-组成一对双绞线

不能任意混合配对。

2.远离动力线

编码器信号线应远离：

变频器输出线；
伺服电机动力线；
大功率电机线；
接触器主回路；
电磁阀线圈线；
焊机电缆。

信号线和动力线必须交叉时，尽量接近90°交叉。

3.屏蔽层正确接地

屏蔽层通常在控制柜侧接功能地或屏蔽接地端。

具体应按编码器、模块和设备接地规范执行。

不能把屏蔽层随意接到信号0V，也不能两端随意多点接地。

4.编码器机械安装要同轴

编码器轴与被测轴不同轴会造成：

联轴器周期性受力；
编码器轴承损坏；
机械振动；
计数不稳定；
寿命缩短。

需要使用合适的柔性联轴器，并保证：

轴向偏差；
径向偏差；
角度偏差；

在允许范围内。

5.测量轮防止打滑

测长轮编码器容易出现：

复制代码

编码器计数正常
但机械长度测量错误

原因可能不是电气问题，而是：

测量轮压力不足；
表面有油；
材料表面光滑；
轮子磨损；
材料振动；
测量轮周长参数错误。

6.终端电阻

高速RS-422差分信号长距离传输时，可能需要终端电阻，例如：

复制代码

120 Ω

是否需要、安装在哪里，必须按模块和编码器说明书处理。

错误终端可能造成：

波形反射；
幅值下降；
高频丢脉冲；
信号不稳定。

二十五、高速计数模块的重要选型参数

1.通道数量

例如：

复制代码

1通道
2通道
4通道
8通道

一套A/B/Z编码器通常算一个计数通道，但会占用多个输入端子。

2.最大计数频率

需要根据：

编码器PPR；
最高机械转速；
一倍频、二倍频或四倍频；
安全余量；

计算。

不能只凭经验选100 kHz。

3.输入信号类型

需要确认支持：

复制代码

24V PNP
24V NPN
5V TTL
RS-422差分
推挽输出

4.计数模式

确认支持：

单相；
脉冲加方向；
双脉冲；
A/B相；
一倍频；
二倍频；
四倍频；
Z相。

5.计数位数

例如：

复制代码

16位
32位
64位

持续累计或高频运行时，优先考虑更大计数范围。

6.硬件锁存功能

需要高速记录触发瞬间位置时，应选择带锁存输入的模块。

7.硬件比较输出

需要精确位置触发时，应关注：

比较点数量；
输出响应时间；
输出类型；
最大负载电流；
是否支持多段比较。

8.输入隔离

要确认：

输入与系统隔离；
通道之间隔离；
公共端分组；
差分输入是否独立。

9.模块刷新时间

即使硬件计数很快，PLC读取模块数据也有更新时间。

位置显示可以慢一点，但高速控制逻辑可能需要：

硬件比较；
中断；
同步总线；
运动控制模块。

10.总线类型

远程高速计数模块还需要确认：

EtherCAT；
PROFINET；
EtherNet/IP；
CANopen；
CC-Link IE；
厂家专用扩展总线。

普通低速远程I/O总线不一定适合高精度时间同步应用。

二十六、典型选型计算

假设设备条件：

复制代码

增量式编码器：2000 PPR
最高转速：1500 r/min
使用A/B相四倍频
编码器输出：24V PNP

每秒转数：

复制代码

1500 ÷ 60 = 25 r/s

A相基础频率：

复制代码

2000 × 25 = 50 kHz

四倍频有效计数速率：

复制代码

50 kHz × 4 = 200 kcount/s

因此应选择：

复制代码

支持24V PNP输入
支持A/B相四倍频
有效计数能力高于200 kcount/s

并且需要留一定余量，例如考虑选择：

复制代码

500 kHz等级

同时还要确认厂家最大频率指标究竟按A相输入频率还是四倍频后的计数速率定义。

二十七、一个完整应用案例

假设传送带使用编码器测量产品移动距离。

复制代码

编码器安装在测量轮
测量轮周长：300 mm
编码器：1500 PPR
使用四倍频

每转计数：

复制代码

1500 × 4 = 6000 count

每个计数对应距离：

复制代码

300 ÷ 6000
= 0.05 mm

相机需要在产品移动到触发位置时拍照。

控制过程：

复制代码

产品到达入口光电
        ↓
高速计数器清零或锁存起点
        ↓
传送带继续运动
        ↓
编码器计数增加
        ↓
达到40,000 count
        ↓
模块高速比较输出
        ↓
相机触发拍照

对应移动距离：

复制代码

40,000 × 0.05 mm
= 2000 mm

这种硬件比较触发通常比PLC普通程序：

复制代码

IF 当前计数 >= 40000 THEN
    相机输出ON
END_IF

具有更稳定的触发时刻。

二十八、高速计数模块与运动控制模块的区别

高速计数模块主要是：

复制代码

接收和统计脉冲

它擅长：

位置测量；
速度测量；
产品计数；
编码器反馈；
高速比较。

运动控制模块则主要用于：

复制代码

主动控制电机运动

例如：

生成步进脉冲；
控制伺服位置；
电子齿轮；
电子凸轮；
多轴插补；
总线同步运动。

可以简单理解为：

复制代码

高速计数模块：主要负责"测"
运动控制模块：主要负责"控"

有些运动控制模块同时具有高速计数功能。

二十九、同类产品为什么有很多型号

高速计数模块型号差异主要来自：

复制代码

通道数量
最大输入频率
输入电压
PNP或NPN
单端或差分
TTL或RS-422
计数模式
是否支持A/B/Z
一倍频、二倍频、四倍频
计数位数
锁存输入数量
比较输出数量
输出响应时间
输入隔离方式
硬件中断
滤波参数
总线类型
温度等级
安全认证

例如外观相似的两个模块可能分别是：

复制代码

2通道，24V单端，最高100 kHz

2通道，5V差分，最高1 MHz

两者不能直接互换。

三十、理解高速计数模块最重要的结论

高速计数模块用于可靠接收普通PLC扫描程序来不及处理的高速脉冲。
编码器、光栅尺、测长轮和高速产品计数是其主要应用。
高速计数由专用硬件完成，不依赖普通PLC扫描周期。
PLC本体可能自带高速计数器，不一定每次都要购买独立模块。
常见计数模式包括单相、脉冲加方向、双脉冲和A/B相正交计数。
A/B相可以判断运动方向，一倍频、二倍频和四倍频决定有效计数分辨率。
Z相通常每转输出一次，用于索引、校准和精确回零。
编码器输出可能是PNP、NPN、推挽或RS-422差分，必须与模块输入类型匹配。
PNP编码器通常配漏型输入，NPN编码器通常配源型输入。
最大计数频率需要根据编码器分辨率、最高转速和计数倍率计算。
模块标称频率可能指输入频率，也可能指有效计数速率，必须查看说明书定义。
高速计数故障不能只用万用表检查，示波器对观察波形、相位和干扰更有效。
高速比较输出和锁存功能可以避免PLC扫描周期带来的位置误差。
编码器计数错误不一定是电气问题，也可能是测量轮打滑、联轴器不同轴或机械振动。
高速信号线应使用屏蔽双绞线，并与变频器、伺服和电机动力线分开。
增量式编码器断电后通常不能保证绝对位置，上电后往往需要重新回零。
高速计数模块主要负责测量；需要主动完成多轴定位和插补时，应使用定位或运动控制模块。
