在浏览器里对比 DWG/DXF 图纸 —— @mlightcad/cad-diff-viewer

左右分屏与叠加对比，全程在客户端完成 ------ 无需 AutoCAD、无需上传服务器、无需等待转换后端。

为什么 CAD「diff」比文本 diff 更难

工程师早已习惯 git diff。图纸却不同：几何、句柄（handle）、图层、块参照，以及浮点坐标，没法像源码那样一行行对齐。多数团队仍在两个 AutoCAD 窗口间来回切换，或导出 PDF 后肉眼比对。

我们希望给 CAD 做一套更接近代码评审的工具，同时坚持 cad-viewer 的承诺：在浏览器内完成 DWG/DXF 解析与渲染，图纸不离开用户设备。这就是 @mlightcad/cad-diff-viewer：基于 @mlightcad/cad-simple-viewer 的可复用图纸对比组件。

在线体验 ： mlightcad.com/cad-viewer/...

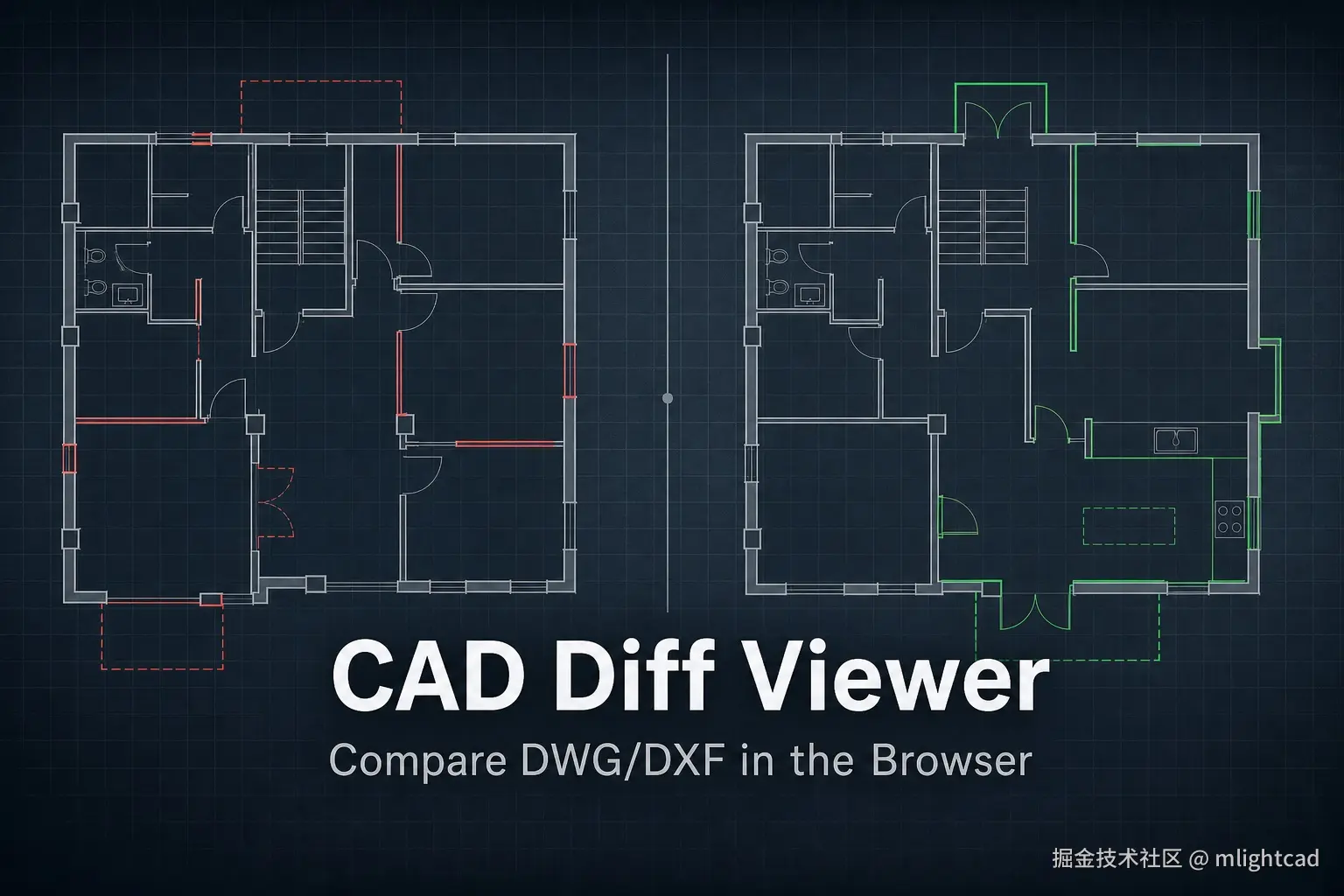

把旧版图纸拖到左窗格、新版拖到右窗格。查看器会标注删除 / 新增 / 修改实体，并以灰 / 红 / 绿的对比显示模式着色。

演示页里有什么

在线页面是对 AcApDiffViewer 的一层薄宿主。你不必自己拼两个查看器 ------ 只需提供一个容器，组件会创建两侧 WebGL 画布。

能力	说明
左右分屏（Side-by-side）	左旧右新；未变更几何保持灰色
叠加（Overlay）	新图作为只读叠加层叠在旧图画布上，便于发现位移
结果面板	按变更类型或实体类型分组；支持上一条 / 下一条导航
变更集云线	邻近差异聚类后生成修订云线标注
标注工具	云线、标注框、文字、矩形、圆、箭头、图章等
设置	对比颜色 + 类似 AutoCAD 的 COMPARE* 系统变量，支持实时预览
隐私	DWG/DXF 留在标签页内，由 LibreDWG WASM 本地解析

界面文案走共享 i18n（en / zh / tr / cs 等）。

架构三步走

AcApDiffViewer 不会重新实现 CAD 转换。它会：

创建一个带两块画布的 AcApDocManager（左 = 旧图，右 = 新图）。
把每个文件打开到各自的文档会话中。
对两个模型空间数据库运行 acapCompareDrawings，把命中结果映射为对比角色（compare roles），并开启对比显示模式 ------ 用 GPU 着色替换 ACI / TrueColor，便于审图。

TypeScript 复制代码

import { AcApDiffViewer } from '@mlightcad/cad-diff-viewer'

const viewer = new AcApDiffViewer({
        container: document.getElementById('diff-host')!,
        compareColors: {
        unchanged: 0x9ca3af,
        deleted: 0xe11d48, // 左 / 旧
        added: 0x22c55e, // 右 / 新
        modified: 0xe11d48
    },
    webworkerFileUrls: {
    mtextRender: './workers/mtext-renderer-worker.js',
    dwgParser: './workers/libredwg-parser-worker.js'
    }
})

await viewer.openDocument('left', file.name, await file.arrayBuffer())

宿主只需注册 DWG 转换器（参见 cad-diff-viewer-example）并挂载组件。解析仍在 Worker 中进行，界面保持流畅。

对比显示如何工作（为什么看起来「一种颜色」）

普通查看保留每个实体的 CAD 颜色。对比显示则反过来：

每个批处理片元先被强制成基色（默认灰 #9ca3af）。
带角色覆盖的实体再换成删除 / 新增 / 修改色。
选择与悬停仍优先于对比着色。

着色发生在批处理高亮着色器中，而不是在 CPU 上改写材质。每个 slot 的遮罩纹理用 B 通道承载角色；R/G 仍用于选择 / 悬停。

左右分屏：左侧标删除（及左侧修改）；右侧标新增（及右侧修改）。
叠加：右侧数据库再次转换，作为左侧画布上的只读叠加层（GPU 场景不会在两块画布间搬移）。左侧修改画成删除（红）；右侧修改画成新增（绿）。两侧未变更几何都落在灰色基色上，便于看出移动。

Diff 算法（受 AutoCAD COMPARE 启发）

acapCompareDrawings(leftDb, rightDb, options) 对比模型空间、顶层实体。选项对齐常见的 COMPARE 系统变量：

系统变量	默认值	作用
`COMPAREPROPS`	`0`	属性差异位码（颜色、图层、线型等）。`0` 表示忽略仅属性变更
`COMPAREHATCH`	`0`	是否包含填充（hatch）
`COMPARETEXT`	`1`	是否包含 TEXT / MTEXT / ATTRIB / ATTDEF
`COMPARETOLERANCE`	`6`	几何精度（`6` → `1e-6`）
`COMPARERCMARGIN`	`5`	变更集聚类与云线边距

每个实体会得到：

指纹（fingerprint） ------ DXF 类型 + 量化后的几何（端点、圆心/半径、文字内容、INSERT 变换等；必要时回退到包围盒）；
属性键（property key） ------ 仅包含已启用的 COMPAREPROPS 位。

匹配顺序：先同句柄且同 DXF 类型（典型于原地编辑），再在剩余实体中按同类型（启用图层时还加图层）与指纹匹配。

分类：

指纹	属性	结果
相同	相同	未变更
相同	不同	修改（仅属性，需 COMPAREPROPS ≠ 0）
不同（句柄匹配）	---	修改
无匹配	---	删除（仅左）或新增（仅右）
