恭喜你进入第 11 天！我们已经从平面图形（项目一）正式迈入了立体世界（项目二）。
前两天的任务我们认识了平面立体 （棱柱、棱锥），今天任务3 我们聚焦曲面立体 。机械零件中，超过 60% 的基本体都是曲面立体（如轴、套筒、法兰盘），它们的核心是回转体（由一条母线绕轴线旋转而成）。
今天的目标很明确：掌握圆柱、圆锥、球的三视图特征，并能准确绘制。
🎯 一、核心概念：转向轮廓线（必懂！）
画曲面立体和画平面立体最大的不同，就是没有棱线。那我们画图时看到的"边"是什么？
那是转向轮廓线（也叫外形轮廓线）。
通俗理解 ：它是曲面表面上可见部分与不可见部分的分界线。在某个投影方向上看，这条线正好切过曲面的"最外点"，是曲面的"剪影"。
比如圆柱：在正面（主视图）看，圆柱左右两侧的那两条竖直线，并不是圆柱表面的"棱"，而是圆柱面前半部和后半部在正面投影中的分界。
📐 二、三大基本曲面立体的三视图特征
我们逐一攻克，记得套用 "长对正、高平齐、宽相等" 的投影规律。

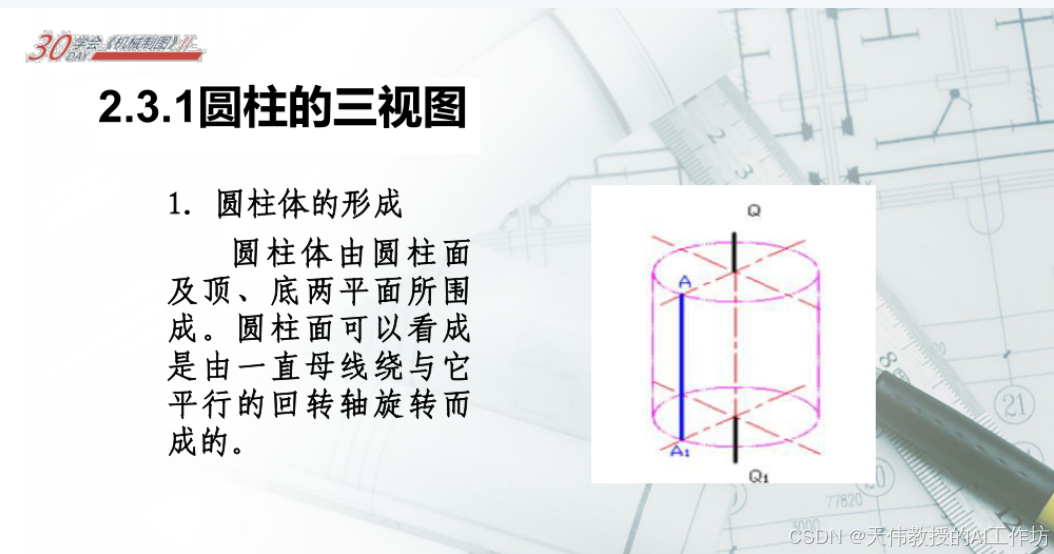

1. 圆柱体
-
特征：上下底面为圆，母线垂直轴线。
-
三视图形状：
-
俯视图 ：一个完整的 圆（反映上/下底面的实形，且具有积聚性）。
-
主视图 ：一个 矩形。矩形的宽度 = 圆的直径（φ），高度 = 圆柱高度（H）。
-
左视图 ：一个 矩形（与主视图的矩形全等，但宽相等对应的是俯视图圆的直径）。
-
-
绘制要点：先画俯视图的圆（中心十字线），再根据高度"高平齐"画主、左视图的矩形。
2. 圆锥体
-
特征：底面为圆，顶点在轴线的正上方。
-
三视图形状：
-
俯视图 ：一个完整的 圆（底面实形，且锥顶的投影在圆心处）。
-
主视图 ：一个 等腰三角形。底边 = 圆的直径（φ），高度 = 圆锥高度（H）。两腰就是圆锥面的转向轮廓线。
-
左视图 ：一个 等腰三角形（与主视图全等）。
-
-
绘制要点：先画俯视图圆和圆心（锥顶投影），再由"长对正"确定主视图底边和高度，连成三角形。
3. 圆球体
-
特征：任意方向截面都是圆。
-
三视图形状（最简单也最易忘）：
-
俯视图 ：一个 圆（直径 = 球径）。
-
主视图 ：一个 圆（直径 = 球径）。
-
左视图 ：一个 圆（直径 = 球径）。
-
-
特别注意 ：三个视图的圆完全相等，且没有矩形边框！每个圆都是球在该方向的转向轮廓线。
🧩 三、快速对比记忆表（建议截图保存）
| 立体名称 | 俯视图 | 主视图 | 左视图 | 图中有无棱线？ |
|---|---|---|---|---|
| 圆柱 | 圆 | 矩形 | 矩形 | 无（边线是轮廓线） |
| 圆锥 | 圆（含圆心点） | 等腰三角形 | 等腰三角形 | 无（腰是轮廓线） |
| 圆球 | 圆 | 圆 | 圆（等大） | 无（全是轮廓线） |
✍️ 四、动手画图步骤实战（以圆柱为例）
假设要画一个 φ40 × 高 60 的圆柱三视图。
-
布图定基准 ：画出主视图和俯视图的对称中心线（细点画线）。注意俯视图要画十字中心线。
-
画俯视图（特征视图） ：因为俯视图是圆，最能反映其形状。用圆规在俯视图位置画 φ40 的圆。
-
画主视图（高平齐） ：由俯视图圆的左右最宽点（转向轮廓线）向上引长对正 的细线，量取高度 60，画出矩形。
-
画左视图（宽相等） ：利用"宽相等"（俯视图圆的纵向宽度 = 左视图矩形的宽度），画出另一个矩形。注意左视图的宽度对应俯视图圆的前后直径。
-
检查加深：擦去辅助线，按"先曲后直"加深粗实线。别忘了在圆的中心位置画上细点画线（表示轴线）。
⚠️ 五、初学者最容易犯的 3 个错误
-
漏画中心线/轴线：曲面立体的圆和轴必须有细点画线，否则表达不完整。
-
球体视图标成矩形 ：总觉得球有高度宽度，容易在主视图加个矩形框，切记圆球三视图全是圆！
-
尺寸标注写错：
-
圆柱/圆锥标直径记得加 Φ（如 Φ40）。
-
圆球标直径记得加 SΦ（如 SΦ40），漏掉"S"就是错的。
-
💎 总结与预告
今天的核心就是记住三句话：
-
圆柱：一圆两矩形。
-
圆锥：一圆两三角。
-
圆球：三圆都一样。
理解"转向轮廓线"的本质后，你会发现曲面立体的视图其实比平面立体（棱柱）更简洁，因为不用画那么多虚线棱。
画图时务必先画反映圆形的那个视图（俯视图），再通过"长对正、高平齐、宽相等"推出其他视图。
