C# 接入 RasterLite2：从原生 DLL 加载到 Coverage、Section、Tile 验证

ℹ️ 实现范围

本文借鉴一个 。NET 8 WinForms RasterLite2 查看器的实际实现。这个查看器不加载 mod_spatialite.dll，也不调用 RL2_LoadRaster() ；它读取已经存在的 RasterLite2 数据库，通过 GDAL 显示完整 Coverage，并通过 SQL + librasterlite2.dll 解码选中的 Tile。这里关注的是"代码可以完成什么"和"每一步如何验证"，不是某个项目目录的复制说明。

1. 这类 C# 查看器可以做什么

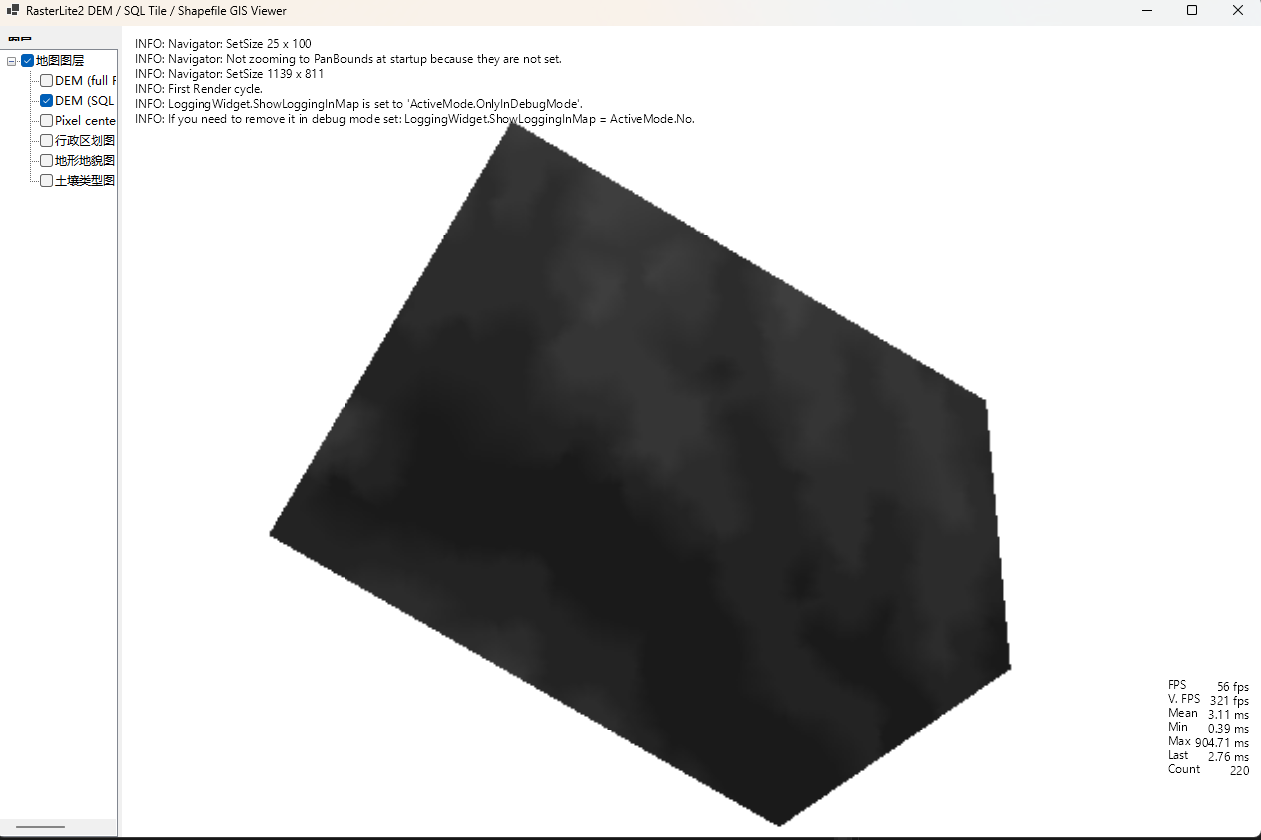

1_Rasterlite展示

已有 dem.sqlite（Coverage: dem）
          │
          ├─ GDAL：RASTERLITE2:dem.sqlite:dem
          │     └─ gdalinfo → 范围；gdal_translate → GeoTIFF → PNG → Mapsui
          │
          └─ Microsoft.Data.Sqlite：只读 SQL
                └─ dem_tiles + dem_tile_data + idx_dem_tiles_geometry
                      └─ librasterlite2.dll：rl2_raster_decode
                            └─ float 像元 → PNG → Mapsui

两条路径互相补证：GDAL 证明 Coverage 能被 RasterLite2 驱动完整读取；SQL Tile 路径证明应用能按空间范围定位、读取并解码实际的 Tile BLOB。它们都成功时，才可以说"Coverage 和被选中的 Tile 都可读"。

除 RasterLite2 读取外，示例还完成了这些桌面 GIS 功能：

• 创建 WinForms 地图窗口，使用 Mapsui 显示栅格和矢量图层。
• 将完整 DEM 转成可显示的 PNG，并按 Coverage 范围放入地图。
• 按一个选择多边形筛选相交 Tile，只解码需要的局部数据。
• 将有效浮点像元转成灰度图，并可把像元中心绘制成点图层。
• 读取 Shapefile 作为行政区、地形地貌、土壤类型等叠加图层。
• 通过图层树独立开关完整 DEM、局部 Tile、像元中心点和矢量图层。
• 对数据库缺失、GDAL 子进程失败、Tile 查询为空、native 解码失败等情况抛出明确异常。

⚠️ 不要混淆"读取"和"导入"

当前项目是查看器，不负责创建 Coverage 或把 GeoTIFF 导入 RasterLite2。因此它不能作为 RL2_CreateRasterCoverage、RL2_LoadRaster 或 SpatiaLite 扩展加载的运行证据。

2. 实际依赖与运行条件

要实现上述功能，托管依赖可以按下面的最小组合准备：

<Project Sdk="Microsoft.NET.Sdk">
  <PropertyGroup>
    <OutputType>WinExe</OutputType>
    <TargetFramework>net8.0-windows</TargetFramework>
    <UseWindowsForms>true</UseWindowsForms>
    <Nullable>enable</Nullable>
    <ImplicitUsings>enable</ImplicitUsings>
  </PropertyGroup>
  <ItemGroup>
    <PackageReference Include="Microsoft.Data.Sqlite" Version="8.0.10" />
    <PackageReference Include="Mapsui.WindowsForms" Version="5.1.0" />
    <PackageReference Include="Mapsui.Nts" Version="5.1.0" />
  </ItemGroup>
</Project>

运行时还需要下列外部资源；可以放在配置文件、应用目录或命令行参数指定的目录中：

资源	用途	本项目的用法
dem.sqlite	已存在的 RasterLite2 数据库	以只读方式由 Microsoft.Data.Sqlite 打开；GDAL 也从它读取 Coverage
librasterlite2.dll 及其依赖	解码 tile_data_odd / tile_data_even	SetDllDirectory、PATH 后由 P/Invoke 装载
gdalinfo.exe、gdal_translate.exe	读取 Coverage 元数据、导出预览 GeoTIFF	子进程方式调用
带 RASTERLITE2 driver 的 GDAL 运行时	识别 RASTERLITE2: 数据源	PATH 中包含 GDAL、SpatiaLite、RasterLite2、vcpkg 目录
GDAL_DATA	GDAL 数据文件（坐标系等）	在 ProcessStartInfo.Environment 中设置

Microsoft.Data.Sqlite 在这里使用其随 NuGet 提供的 e_sqlite3。它只执行普通的 SELECT，不需要数据库连接拥有 RasterLite2 SQL 函数。因此，不能从这个项目推导出"RL2_Version() 可在 SqliteConnection 上执行"。

3. Coverage：用 GDAL 驱动读取完整 DEM

3.1 RASTERLITE2: 数据源的关键细节

RasterLite2 GDAL driver 用冒号分隔数据库和 Coverage：

// 因 ':' 是数据源分隔符，Windows 上使用数据库文件名，
// 并将 GDAL 工作目录设为数据库所在目录。
var source = $"RASTERLITE2:{Path.GetFileName(Database)}:{Coverage}";

不能直接把 Windows 绝对路径拼进数据源，否则盘符中的 : 会破坏数据源解析。正确做法是把 GDAL 工作目录设为数据库所在目录，再传入数据库文件名。

3.2 先读取范围，再生成可显示的 PNG

AddFullDem 的核心流程如下：

using var metadata = JsonDocument.Parse(
    RunGdal("gdalinfo.exe", "-json", source));

var corners = metadata.RootElement.GetProperty("cornerCoordinates");
var lowerLeft = corners.GetProperty("lowerLeft");
var upperRight = corners.GetProperty("upperRight");
var extent = new MRect(
    lowerLeft[0].GetDouble(), lowerLeft[1].GetDouble(),
    upperRight[0].GetDouble(), upperRight[1].GetDouble());

var tifPath = Path.Combine(Path.GetTempPath(), "rasterlite2-full-dem.tif");
RunGdal("gdal_translate.exe",
    "-of", "GTiff", "-ot", "Byte", "-outsize", "1200", "0",
    "-scale", "0", "145", "0", "255", source, tifPath);

using var image = Image.FromFile(tifPath);
using var png = new MemoryStream();
image.Save(png, ImageFormat.Png);
var feature = new RasterFeature(new MRaster(png.ToArray(), extent));

这里的 0、145 是该 DEM 的显示范围，不是 RasterLite2 的通用值；项目把它们定义为 DemMinimum 和 DemMaximum。实际数据应使用其真实统计范围或显式的渲染策略。

调用外部程序的统一入口还必须同时设置 GDAL_DATA 与动态库搜索路径：

private static string RunGdal(string executable, params string[] arguments)
{
    var start = new ProcessStartInfo(Path.Combine(GdalApps, executable))
    {
        WorkingDirectory = Path.GetDirectoryName(Database)!,
        UseShellExecute = false,
        RedirectStandardOutput = true,
        RedirectStandardError = true,
        CreateNoWindow = true
    };
    foreach (var argument in arguments) start.ArgumentList.Add(argument);
    start.Environment["GDAL_DATA"] = GdalData;
    start.Environment["PATH"] = string.Join(";", new[]
    {
        GdalApps, GdalBin, SpatiaLiteBin, RasterLiteBin, RasterLiteDirectory,
        VcpkgBin, start.Environment["PATH"]
    });

    using var process = Process.Start(start)
        ?? throw new InvalidOperationException("Cannot start GDAL.");
    var stdout = process.StandardOutput.ReadToEnd();
    var stderr = process.StandardError.ReadToEnd();
    process.WaitForExit();
    if (process.ExitCode != 0)
        throw new InvalidOperationException($"{executable} failed: {stderr}");
    return stdout;
}

💡 Coverage 验收

gdalinfo -json RASTERLITE2:dem.sqlite:dem 成功并取得正确范围，说明 GDAL 已找到 RASTERLITE2 driver，且名为 dem 的 Coverage 可读取。gdal_translate 进一步成功则证明该 Coverage 可被完整导出。

4. Tile：按空间范围 SQL 查询实际 BLOB

4.1 查询 Tile 表、数据表和空间索引

项目不用 RL2_Get... SQL 函数，而是查询 RasterLite2 生成的 Coverage 专属表：

using var connection = new SqliteConnection(
    $"Data Source={Database};Mode=ReadOnly");
connection.Open();

using var command = connection.CreateCommand();
command.CommandText = """
    SELECT r.xmin, r.ymax, d.tile_data_odd, d.tile_data_even
    FROM dem_tiles t
    JOIN dem_tile_data d ON d.tile_id = t.tile_id
    JOIN idx_dem_tiles_geometry r ON r.pkid = t.tile_id
    WHERE t.pyramid_level = 0
      AND r.xmax >= $minX AND r.xmin <= $maxX
      AND r.ymax >= $minY AND r.ymin <= $maxY
    """;
command.Parameters.AddWithValue("$minX", envelope.MinX);
command.Parameters.AddWithValue("$maxX", envelope.MaxX);
command.Parameters.AddWithValue("$minY", envelope.MinY);
command.Parameters.AddWithValue("$maxY", envelope.MaxY);

这条 SQL 选择原始分辨率（pyramid_level = 0）下、与用户选择多边形外包框相交的 Tile。idx_dem_tiles_geometry 提供空间范围，dem_tile_data 提供奇、偶 BLOB。表名来自当前 Coverage dem；换成 Coverage foo 时，应对应检查 foo_tiles、foo_tile_data、idx_foo_tiles_geometry，而不是照抄 dem_*。

查询到 0 行时，项目会抛出异常：

if (features.Count == 0)
    throw new InvalidOperationException("The SQL query returned no RasterLite2 tiles.");

这是一条有效的 Tile 层验收边界：SQL 能打开库却返回 0 行，只能说明数据库可读，不能说明当前空间范围内有栅格数据。

4.2 解码 tile_data_odd / tile_data_even

在打开 SQLite 连接前，项目先设置 RasterLite2 DLL 及其依赖的搜索路径：

NativeKernel32.SetDllDirectory(RasterLiteDirectory);
Environment.SetEnvironmentVariable(
    "PATH",
    RasterLiteDirectory + ";" + Environment.GetEnvironmentVariable("PATH"));

随后，DecodeTile 用 P/Invoke 解码 BLOB，读出浮点像元，并始终释放 native 资源：

var raster = NativeRasterLite.rl2_raster_decode(
    0x31, odd, odd.Length, even, even?.Length ?? 0, IntPtr.Zero);
if (raster == IntPtr.Zero)
    throw new InvalidOperationException("Cannot decode a RasterLite2 tile.");

try
{
    Ensure(NativeRasterLite.rl2_get_raster_size(raster, out var width, out var height));
    Ensure(NativeRasterLite.rl2_raster_data_to_float(raster, out var pointer, out _));
    try
    {
        var values = new float[checked((int)width * (int)height)];
        Marshal.Copy(pointer, values, 0, values.Length);
        // values -> Bitmap -> PNG -> Mapsui MRaster
    }
    finally
    {
        NativeCRuntime.free(pointer);
    }
}
finally
{
    NativeRasterLite.rl2_destroy_raster(raster);
}

对应声明：

[DllImport(RasterLiteDll, CallingConvention = CallingConvention.Cdecl)]
internal static extern IntPtr rl2_raster_decode(
    int scale, byte[] odd, int oddSize, byte[]? even, int evenSize, IntPtr palette);

[DllImport(RasterLiteDll, CallingConvention = CallingConvention.Cdecl)]
internal static extern int rl2_get_raster_size(
    IntPtr raster, out uint width, out uint height);

[DllImport(RasterLiteDll, CallingConvention = CallingConvention.Cdecl)]
internal static extern int rl2_raster_data_to_float(
    IntPtr raster, out IntPtr buffer, out int bufferSize);

[DllImport(RasterLiteDll, CallingConvention = CallingConvention.Cdecl)]
internal static extern void rl2_destroy_raster(IntPtr raster);

0x31、rl2_raster_data_to_float、NoData 值、像元尺寸和 free 的调用方式都与这份 DEM 和当前 native 构建绑定，不能直接当作所有 Coverage 的模板。特别是 native 内存必须由兼容的运行时释放；更换 RasterLite2 构建或 CRT 后，应以该库的 C API / 头文件为准重新核对分配与释放约定。

4.3 从 float 像元生成局部透明栅格

项目遍历每个像元中心，仅绘制落在选择多边形内、有限且不等于 NoData 的值：

var x = tileMinX + (column + 0.5) * PixelSize;
var y = tileMaxY - (row + 0.5) * PixelSize;
var value = values[row * bitmap.Width + column];
var center = new Point(x, y);

if (!_selection.Covers(center) || !float.IsFinite(value) || value == NoData)
    continue;

var gray = (byte)Math.Clamp(
    (int)Math.Round((value - DemMinimum) * 255 / (DemMaximum - DemMinimum)),
    0, 255);

由此生成的 MRaster 范围是：

var extent = new MRect(
    tileMinX,
    tileMaxY - height * PixelSize,
    tileMinX + width * PixelSize,
    tileMaxY);

其中 PixelSize = 10 与库中这一 DEM 的实际分辨率相符；应从 Coverage 元数据或输入数据读取，不应在通用程序中硬编码。

5. Coverage、Section、Tile 分层验证

验证层	本项目的证据	可以证明	不能证明
SQLite 文件	SqliteConnection.Open() 成功	数据库文件可按只读方式打开	RasterLite2 DLL、Coverage 或 Tile 可读
Coverage	gdalinfo -json RASTERLITE2:dem.sqlite:dem 成功	GDAL 可识别并读取 dem Coverage	某个应用的原生 Tile 解码逻辑正确
完整影像	gdal_translate 成功并显示图层	Coverage 可导出为完整图像	局部 SQL 范围筛选正确
Tile 查询	dem_tiles、dem_tile_data、空间索引联表返回行	目标范围内存在原始层级的 Tile BLOB	BLOB 能成功解码
Tile 解码	rl2_raster_decode 非空、尺寸与 float 转换成功	本机构建可解码所取 Tile	颜色拉伸、NoData 和坐标范围正确
局部显示	Mapsui 叠加的 SQL tile 与完整 DEM 对齐	SQL 筛选、像元定位、渲染结果相互一致	写入/导入过程一定正确

dem_sections 虽然是 RasterLite2 的重要对象，但当前查看器不读取它。若需要验收"某份源影像是否已被导入"，请在数据库工具中补查 dem_sections 的记录；那属于数据生产链路，不是本项目的显示链路。

6. 当前项目的边界与落地建议

• 示例中的数据库、DLL、GDAL 和 Shapefile 目录均是绝对路径。发布前应移入配置文件或命令行参数，并在启动时逐项校验存在性。
• SQL 参数已用于空间范围，避免了把坐标值直接拼进 SQL；Coverage 名称不能用参数绑定到表名，若要可选 Coverage，应从受信白名单选择并安全地构造标识符。
• 通过 PATH 解析 native 依赖是进程级行为。桌面工具可以接受；生产部署应使用固定、版本一致的 native 目录，并记录 GDAL / RasterLite2 的版本。
• 全图路径每次会导出一个临时 TIFF。若反复刷新，建议缓存 PNG 或在退出时清理自己创建的临时文件。
• 这是 Windows x64 的实践。kernel32!SetDllDirectory、msvcrt!free 和 DLL 文件名都不是跨平台方案。

7. 最小验收清单

1. dotnet build 成功。
2. dem.sqlite、librasterlite2.dll、gdalinfo.exe 和 GDAL_DATA 目录均存在。
3. 启动后，"DEM (full RasterLite2)"图层能显示完整影像。
4. 选择区域与 DEM 相交时，"DEM (SQL tile selection)"图层能显示，并可按需打开像元中心点图层。
5. 两个 DEM 图层在同一范围内对齐；否则依次核查 Tile 查询范围、PixelSize、NoData、坐标系和 GDAL 的 Coverage 元数据。

一句话总结：本项目先让 GDAL 验证整个 RasterLite2 Coverage，再直接从 SQLite 读取 Tile BLOB 并交给 librasterlite2.dll 解码；二者叠加一致，才是当前 C# 查看链路可靠的完成标志。
