RK3568 Android 13 LED指示灯适配实战

前言

在嵌入式产品设计中，LED指示灯是人与设备之间最直观的交互方式。一颗小小的LED，可以清晰地传达设备是否通电、是否正常运行、是否处于休眠状态。一个好的指示灯设计，能让用户对设备状态一目了然。在RK3568平台上，LED的控制方式灵活多样。本文基于RK3568 + Android 13 SDK，以工作指示灯（心跳闪烁）和电源指示灯（常亮）两种典型场景为例，系统性地介绍LED的完整适配过程。

一、RK3568 LED控制方案概述

在RK3568平台上，控制LED主要有以下几种方式：

方案	说明	适用场景
直接GPIO控制	通过操作GPIO sysfs接口或编写独立驱动控制GPIO电平	简单的亮灭控制，不需要复杂逻辑
leds-gpio驱动	内核标准LED驱动框架，支持trigger触发器	最推荐，可实现心跳、定时闪烁、常亮等效果
PWM控制	通过PWM调节占空比实现亮度渐变	呼吸灯效果或亮度调节需求
外部LED控制器	通过I2C/SPI总线控制专用LED驱动芯片	RGB彩灯或矩阵LED等复杂应用

对于普通的工作指示灯，leds-gpio驱动是最佳选择。它基于内核的LED子系统，提供了丰富的触发器，可以轻松实现心跳、定时闪烁、常亮等多种模式，同时通过sysfs接口方便上层应用控制。

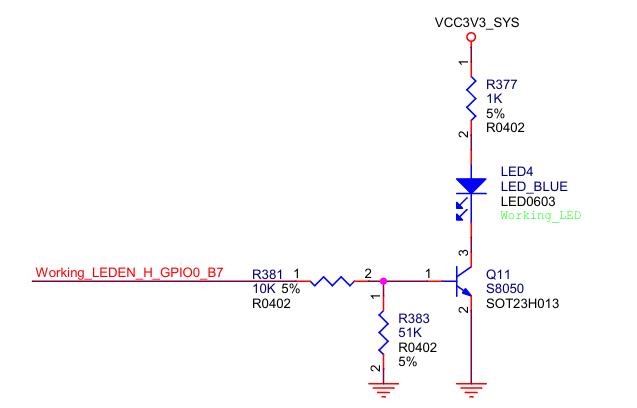

二、硬件原理图分析

在开始软件配置之前，先分析LED的硬件电路设计：

复制代码

控制逻辑: GPIO0_B7输出高电平->三极管导通->led发光。

三、设备树适配详解

理解了硬件原理后，我们在设备树中配置LED节点。

1. 完整的设备树配置

复制代码

leds: leds {
    compatible = "gpio-leds";

    /* 工作指示灯：心跳闪烁模式 */
    work_led: work {
        gpios = <&gpio0 RK_PB7 GPIO_ACTIVE_HIGH>;
        linux,default-trigger = "heartbeat";
        status = "okay";
    };

    /* 电源指示灯：常亮模式，上层完全控制 */
    power_led: power {
        gpios = <&gpio0 RK_PB8 GPIO_ACTIVE_HIGH>;
        linux,default-trigger = "none";
        default-state = "on";
        retain-state-suspended;
        status = "okay";
    };
};

2. 各属性作用详解

2.1 父节点属性

属性	值	说明
`compatible`	`"gpio-leds"`	必须配置，指定使用内核的`leds-gpio`驱动

2.2 子节点通用属性

属性	说明	取值示例
`gpios`	指定控制引脚和有效电平	`<&gpio0 RK_PB7 GPIO_ACTIVE_HIGH>`
`linux,default-trigger`	设置默认触发器	`"heartbeat"` / `"none"` / `"default-on"`
`default-state`	默认状态（触发器生效前）	`"on"` / `"off"` / `"keep"`
`retain-state-suspended`	休眠时保持状态	布尔属性，存在即生效
`status`	节点状态	`"okay"` / `"disabled"`

3.3 工作指示灯属性解读

复制代码

work_led: work {
    gpios = <&gpio0 RK_PB7 GPIO_ACTIVE_HIGH>;
    linux,default-trigger = "heartbeat";
};

属性	含义	效果
`GPIO_ACTIVE_HIGH`	高电平点亮	匹配硬件电路设计
`"heartbeat"`	心跳触发器	LED以心跳节奏持续闪烁，无需应用层干预

3.4 电源指示灯属性解读

复制代码

power_led: power {
    gpios = <&gpio0 RK_PB8 GPIO_ACTIVE_HIGH>;
    linux,default-trigger = "none";
    default-state = "on";
    retain-state-suspended;
};

属性	含义	效果
`"none"`	无触发器	完全由`default-state`和上层控制
`"on"`	开机默认点亮	系统启动后LED立即亮起
`retain-state-suspended`	休眠保持	系统进入休眠后LED保持常亮

总结

本文介绍了在RK3568安卓13平台下，如何让LED工作于不同的模式下。希望这篇博客帮助到大家。
