摘要
当我们绘制标准齿轮、带轮等便准零件时，它们的很多尺寸参数之间具有特定的数学关系，我们需要在参数之间创建关联，但却无法通过使用几何关系或常规的建模技术来实现该关联。此时，我们就需要使用方程式来创建模型中尺寸之间的数学关系。在我们绘制相似零件时，只需要改变少数参数就可实现快速建模。
正文
SOLIDWORKS中的方程式形式为因变量=自变量。例如，在方程式A=B中，系统由尺寸B求解尺寸A，用户可以直接编辑尺寸B并进行修改。一旦方程式写好并应用到模型中,就不能直接修改尺寸A，系统只按照方程式控制尺寸的值。因此，用户在开始编写方程式之前，应该决定哪个参数驱动方程式(自变量)，哪个参数被方程式驱动(因变量)。

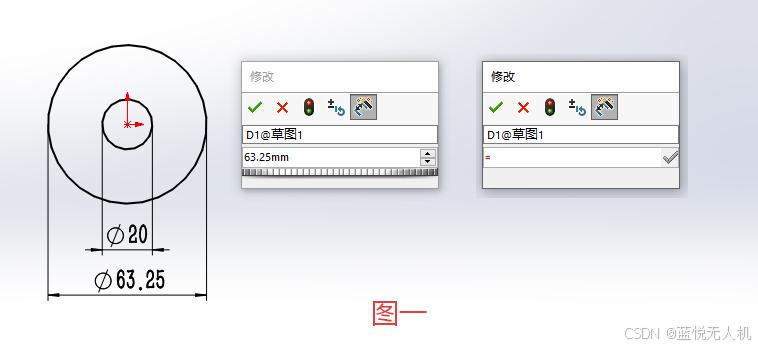

在需添加方程式的尺寸上双击鼠标左键，在弹出的对话框中输人"="替代原有尺寸，如图1 所示。

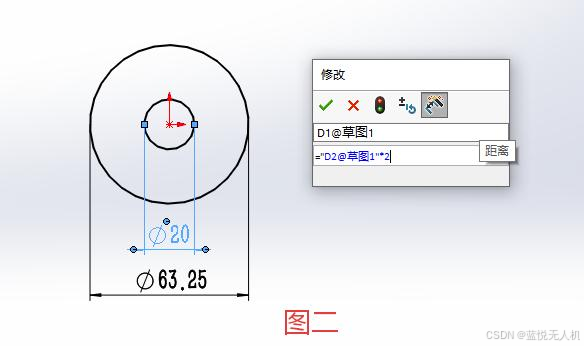

根据需要，单击方程中需参考的目标尺寸，此时该参考尺寸的变量名会出现在对话框中，再输人方程关系，如"*2"，如图2所示。系统支持包括四则运算、三角函数在内的大部分运算规则。

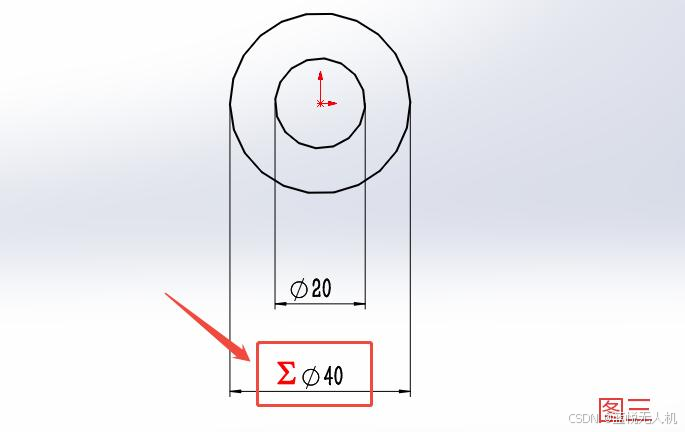

输人完方程式后单击【确定】退出【修改】对话框，此时尺寸前会有"∑"标识，表示该尺寸由方程式驱动，如图3所示。
若修改该方程式，则在该尺寸上双击鼠标左键，在出现的【修改】即可，如图4所示。

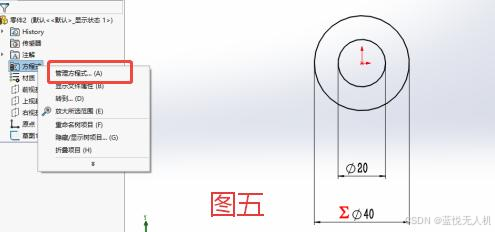

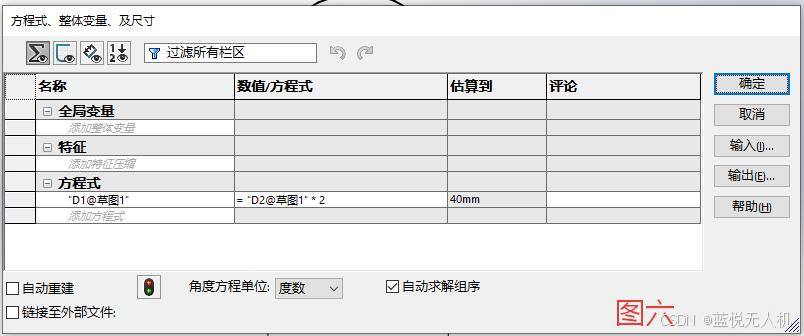

若需删除该方程式，则在【修改】对话中删除"="即可。如果建模过程中使用了大量的方程式，则可通过【管理方程式】选项进行统理。在设计树中的【方程式】上单击鼠标右键，在弹出的快捷菜单中选择【管理方程式】如图5所示，系统弹出图6 所示的方程式编辑管理对话框，可在该对话框中对方程进行统一编辑管理。
在 SOLIDWORKS 的方程式中,支持判断语句"if",可通过判断语句进行尺寸赋值。除基本的语句外，还支持语句与运算结合、语句嵌套等功能。例如：
"D3@草图1" =if("Dl@草图1">180，20，30)
------如果"草图1"的尺寸"D1"值大于180，则"D3"值为20，否则为30
"D3@草图1"=if("D1@草图1">180，20，30)+3
执行完判断赋值后再加3
"D3@草图1" =if("Dl@草图1" >180，20，if("D2@草图1" >100，40，50))语句嵌套，执行第一个判断后，如果不符合，则继续根据第二个语句进行判断，然后再赋值。
在实际应用中需要注意以下问题：首先，系统为尺寸创建的默认名称含义较为含糊，为了便于其他设计人员理解方程式并知道方程式控制的是什么参数，用户应该把尺寸名称改为更有逻辑并容易理解的形式。其次，方程式的使用在不同版本的 SOLIDWORKS 中差异较大，使用时应注意区别。例如，在 2012 版本以前，判断语句为"iif"。最后，为了让其他人员更容易读懂方程式,可以在SOLIDWORKS 里给方程式添加注释。在编辑方程式对话框时，在评论开始处使用记号"'"(单引号)，此记号后面的内容仅作为注释而不参与运算。
总结与展望
方程式在标准件、系列化产品等设计中应用十分方便，可以大大提高设计者的绘图效率和准确性，使后期的参数修改变得非常方便，但它又是一个逻辑性很强的方法，不仅需要一些语法基础，而且更需要熟练掌握零件各个参数之间的计算关系。总之，方程式是产品参数关系创建中非常有用的方法，希望设计者能够掌握它，并熟练应用，相信随着大家不断深入应用，会发现方程式的更多使用方法。
