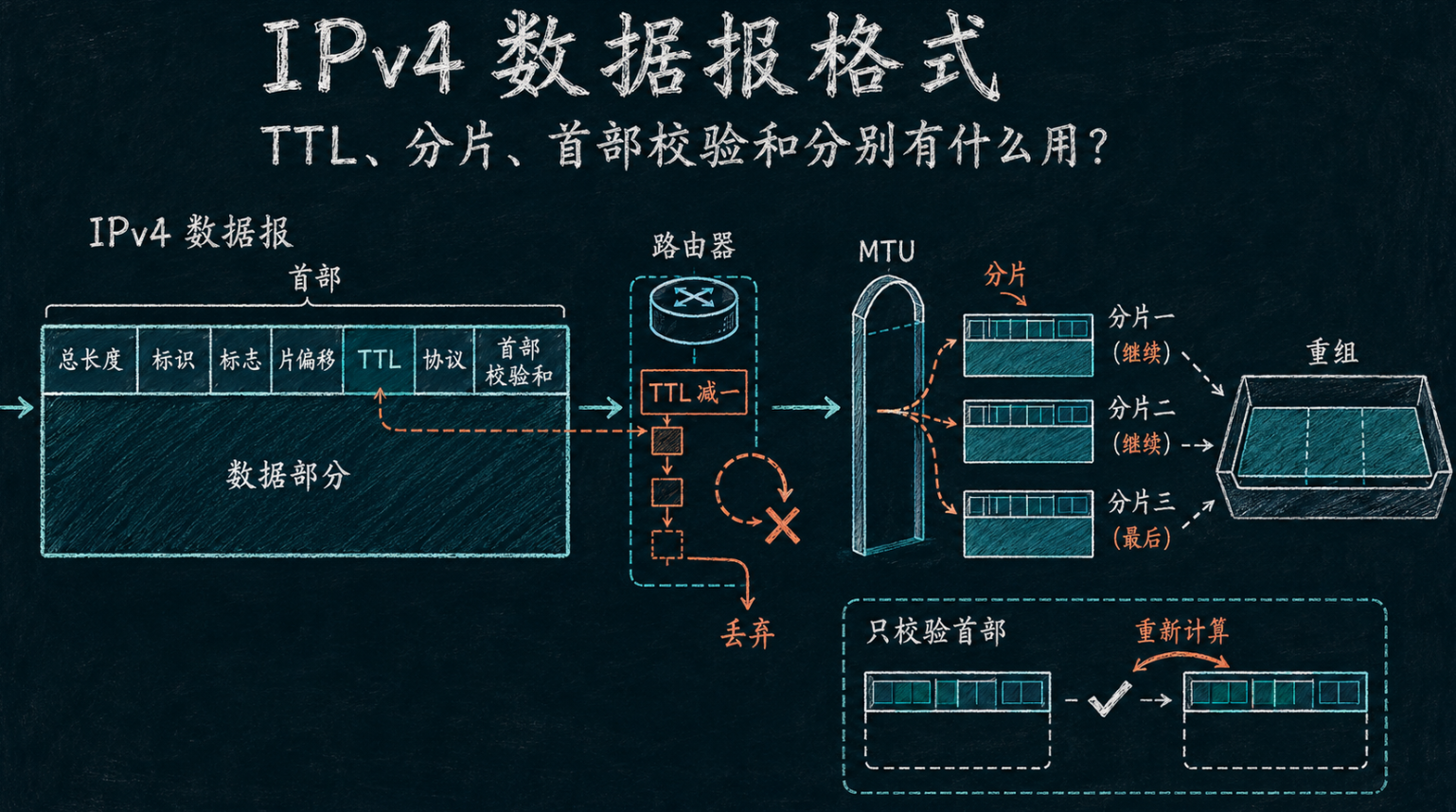

【计算机网络 | 网络层6：IPv4 数据报格式：TTL、分片、首部校验和分别有什么用？】

上一篇把一个 IPv4 地址块划分成多个子网，解决的是"目的地址属于哪个网络"的问题。路由器知道该往哪个方向转发后，还需要读懂正在转发的 IP 数据报：它有多长，能否通过下一段链路，已经经过了多少跳，以及首部是否在传输中出错。

这一篇仍位于 TCP/IP 五层模型的网络层，聚焦 IPv4 数据报的首部。重点不是死记每一个字段的位置，而是理解三个很实际的问题：数据报为什么不会在路由环路中无限转发；遇到链路 MTU 不足时为什么会分片；路由器为什么要反复计算首部校验和。

一、IPv4 数据报由什么组成？

IPv4 数据报由两部分组成：

• 首部：携带转发和处理所需的控制信息；
• 数据部分：承载上层交下来的内容，例如 TCP 报文段、UDP 用户数据报或 ICMP 报文。

IPv4 首部有 20 字节的固定部分，还可以带可选字段，因此首部总长度为 20 到 60 字节。实际网络中大多数 IPv4 数据报使用 20 字节的固定首部；可选字段会增加每台路由器的处理开销，所以很少使用。

可以把它粗略看成一张随数据一起旅行的"转运单"：源地址和目的地址说明从哪里来、往哪里去；总长度说明这件"包裹"有多大；TTL 防止它绕圈；分片字段帮助把过大的包裹拆开；首部校验和检查转运单本身有没有损坏。

二、首部中最值得掌握的字段

IPv4 的首部字段很多，但它们可以按用途理解。

字段	长度与单位	作用
版本	4 位	指明使用的 IP 版本；IPv4 的值为 4
首部长度	4 位，以 4 字节为单位	告诉接收方首部在哪里结束、数据从哪里开始；常见值为 5，表示 20 字节
区分服务	8 位	可用于表达服务质量或拥塞通知等处理需求
总长度	16 位，单位为字节	首部与数据部分的总长度，最大可表示 65535 字节
标识、标志、片偏移	16 位、3 位、13 位	三者配合实现分片与重组
TTL	8 位	限制数据报可经历的转发跳数
协议	8 位	指示数据部分交给哪个上层协议处理，例如 TCP、UDP、ICMP
首部校验和	16 位	只检验 IPv4 首部是否出错
源地址、目的地址	各 32 位	标识发送接口和目标接口的 IPv4 地址

首部长度、总长度与数据长度

这三个长度概念最容易混淆：

数据长度 = 总长度 - 首部长度

首部长度以 4 字节为单位，是因为 IPv4 首部按 32 位边界组织。若存在可选字段，可能需要用全 0 填充，使整个首部长度仍是 4 字节的整数倍。

总长度则以字节为单位，包含首部和数据。若一个数据报的固定首部为 20 字节、总长度为 1500 字节，那么它的数据部分长度是 1480 字节。

协议字段不是"本次传输使用的网络协议"

协议字段回答的是：**IP 的数据部分应该交给谁处理。**例如值对应 TCP 时，目的主机的 IP 层会把数据部分交给 TCP；对应 UDP 时交给 UDP；ICMP 报文也直接封装在 IP 数据报中。

因此，IP 数据报的数据部分不一定是 TCP 或 UDP 数据。路由器和主机为网络诊断、路由控制等产生的某些网络层报文，同样可以由 IP 承载。

三、TTL：数据报为什么不会永远绕圈？

网络中可能出现临时的错误路由或路由环路。若没有限制，一个数据报就可能在几个路由器之间反复转发，占用链路和队列资源。

TTL 是 Time To Live 的缩写，位于 IPv4 首部中，占 8 位。现代网络中可将它直观理解为"允许继续转发的跳数预算"：

1. 源主机发送数据报时设置一个初始 TTL；
2. 每台路由器在转发前将 TTL 减 1；
3. 若减完变为 0，路由器丢弃该数据报，并通常向源端发送 ICMP 超时报告。

例如初始 TTL 为 3：第一台路由器把它改为 2 并转发，第二台改为 1 并转发，第三台减为 0 后丢弃。因此它最多能被成功转发两次，不能无限经过路由器。

这也是 traceroute 或 tracert 能逐跳探测路径的基础：工具有意发送 TTL 很小的数据报，让不同距离的路由器依次返回超时信息。

四、MTU 不够时，IPv4 为什么需要分片？

不同数据链路层技术对一帧中能承载的 IP 数据报大小有上限，这个上限叫 MTU，即最大传送单元。常见以太网 MTU 为 1500 字节，表示封装进一个以太网帧的数据部分最多装下 1500 字节的 IP 数据报。

若一个 IPv4 数据报总长度超过下一跳链路的 MTU，就无法直接封装成该链路的帧。IPv4 可以把原数据报拆成多个较小的分片分别发送；每个分片都是独立的 IPv4 数据报，都有自己的首部。目的主机收到所有分片后，再按首部信息重组出原始数据。

分片由哪三个字段配合？

字段	作用
标识	同一原始数据报产生的所有分片使用相同标识，便于目的主机归类
标志中的 DF 位	DF 为 1 表示不允许分片；若包太大，路由器丢弃它并反馈错误信息
标志中的 MF 位	MF 为 1 表示后面还有分片；最后一片的 MF 为 0
片偏移	指出本分片数据部分在原始数据部分中的相对位置，单位是 8 字节

标志字段还有一个保留位，必须为 0。片偏移以 8 字节为单位，所以除最后一个分片外，每个分片的数据部分长度必须是 8 字节的整数倍；这不是随意切分，而是首部字段表达能力带来的约束。

一个完整的分片计算例子

设原数据报使用 20 字节固定首部，总长度为 3820 字节，因此原数据部分为：

3820 - 20 = 3800 字节

下一跳 MTU 为 1420 字节。每个分片还要带 20 字节首部，所以一个"尽可能大"的非末片最多放 1400 字节数据；1400 恰好是 8 的倍数。

每个非末片最大数据长度 = 1420 - 20 = 1400 字节

于是可分成三片：

分片	数据部分长度	总长度	片偏移	MF
第 1 片	1400 字节	1420 字节	0	1
第 2 片	1400 字节	1420 字节	175	1
第 3 片	1000 字节	1020 字节	350	0

第二片从原数据的第 1400 字节开始，片偏移为 1400 除以 8，即 175；第三片从第 2800 字节开始，片偏移为 350。三片的标识字段相同，接收端据此、结合片偏移和 MF 位，才能知道怎样还原原来的 3800 字节数据部分。

分片并不是没有代价

任意一个分片丢失，目的主机就无法完成原数据报的重组，最终往往需要依赖上层协议重传。多个分片也会重复携带 IPv4 首部，增加开销。因此工程上通常通过路径 MTU 发现、发送端控制报文大小等方式，尽量避免中途分片。

五、首部校验和：为什么路由器每跳都要重算？

首部校验和占 16 位，只覆盖 IPv4 首部，不覆盖数据部分。它的作用是检查路由器据以转发的数据是否可靠，例如版本、首部长度、总长度、TTL、协议以及源和目的地址等首部信息是否出现差错。

计算时把首部按 16 位分组相加，采用"溢出回卷"的一补码加法，再对结果取反。验证时，接收方以同样规则把各 16 位字段和校验和相加；若结果正确，应得到全 1。

路由器每转发一次都会修改 TTL。因为 TTL 属于首部，原来的校验和立刻失效，路由器必须更新校验和后再发送。发生分片时，每个分片的总长度、标志和片偏移等字段也不同，也各自需要校验和。

需要区分两件事：

• **首部校验和只验证首部。**它不保证业务数据没有出错；
• **链路层和传输层还可能提供各自的差错检测。**例如以太网帧有 FCS，TCP/UDP 有覆盖报文内容的校验和。它们覆盖范围和职责不同，不是简单重复。

普通路由转发过程中，源地址和目的地址通常保持不变；TTL 才是每一跳必然变化的字段。NAT 等特殊设备可能改写地址，但那是额外的地址转换行为，不能当作普通路由器转发的常规步骤。

六、把一次转发过程串起来

当路由器收到一个以太网帧时，会先处理链路层帧，再查看其中的 IPv4 数据报：

1. 检查 IPv4 首部的版本、首部长度和校验和是否合理；
2. 根据目的地址查询转发表，确定出接口或下一跳；
3. TTL 减 1；若到 0 则丢弃并报告超时；
4. 若下一跳 MTU 不足且允许分片，则生成符合 MTU 的分片；若 DF 禁止分片，则丢弃并报告；
5. 更新每个待发送数据报的首部校验和，重新封装为下一跳链路的帧并发送。

这也解释了前面"路由器工作原理"一文中的一个细节：路由器不会原封不动地转发旧的二层帧，但 IP 数据报通常会继续向目的地前进；途中 TTL、校验和，以及必要时的分片字段可能发生变化。

七、常见误区

误区	更准确的理解
TTL 表示精确的秒数	现代网络中它主要按路由器转发跳数递减
TTL 为 3 的数据报能成功通过 3 台路由器	第 3 台把 TTL 减到 0 后会丢弃；它最多被成功转发 2 次
MTU 是 IPv4 数据部分的最大长度	MTU 限制的是可装入链路层帧的整个 IP 数据报，即首部加数据
所有分片的数据长度都必须是 8 的倍数	最后一个分片可以不是；非末片必须满足
分片后只需要第一个分片带首部	每个分片都是独立 IP 数据报，都有自己的首部
首部校验和校验整个数据报	IPv4 首部校验和只校验首部，数据部分由其他层的机制负责保护
普通路由器每跳都会改写源、目的 IP 地址	普通转发通常只改 TTL 等字段；改写地址属于 NAT 等特殊处理

八、总结

IPv4 首部让数据报具备跨网络转发所需的基本信息。TTL 为每个数据报设置了跳数上限，避免它因路由环路永久存在；MTU 限制决定过长数据报是否需要分片，标识、标志和片偏移让目的主机能够重组；首部校验和则保护路由决策依赖的首部信息，并因 TTL 的变化而需要逐跳更新。

理解地址、子网和数据报首部后，就能进一步回答一个很常见的问题：多台内网主机为什么能共用一个公网地址访问互联网？下一篇将从 NAT 的地址与端口转换机制展开。
