SpringMVC 完整执行流程

SpringMVC 完整执行流程

核心组件：DispatcherServlet（前端控制器）、HandlerMapping、HandlerAdapter、Handler(Controller)、ModelAndView、ViewResolver、View

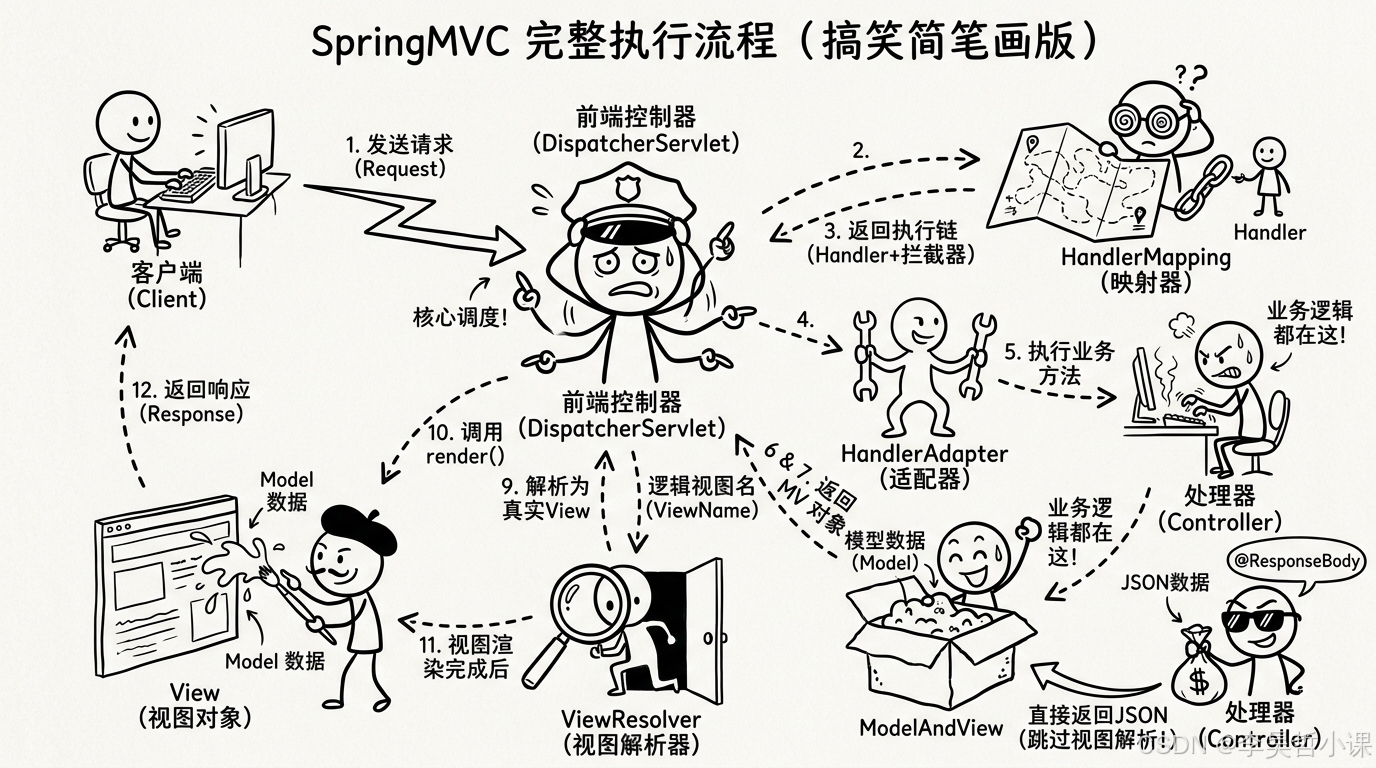

整体流程图文字版

1. 客户端发送请求 ，请求到达服务器，被 DispatcherServlet 拦截（前端控制器，整个流程入口）
2. DispatcherServlet 将请求交给 HandlerMapping
3. HandlerMapping ：根据 URL 查找对应的处理器 Handler(Controller)，返回 HandlerExecutionChain（包含 handler 对象 + 拦截器链）
4. DispatcherServlet 拿到 Handler，去找 HandlerAdapter（处理器适配器，适配不同 Controller 调用方式）
5. HandlerAdapter 执行目标 Handler(Controller) 业务方法
6. Controller 处理业务，返回 ModelAndView（封装模型数据 Model + 逻辑视图名 ViewName）
7. HandlerAdapter 将 ModelAndView 返回给 DispatcherServlet
8. DispatcherServlet 把逻辑视图名交给 ViewResolver 视图解析器
9. ViewResolver ：把逻辑视图名解析成真正的 View 视图对象（如 jsp、thymeleaf）
10. DispatcherServlet 调用 View.render() 渲染视图，传入 Model 数据
11. 视图渲染，把模型数据填充到页面，生成响应
12. 返回响应给浏览器

---

详细分步拆解（带源码调用顺序）

View视图对象 ViewResolver视图解析器 Controller业务处理器 HandlerAdapter处理器适配器 HandlerExecutionChain处理器执行链(Handler+拦截器) HandlerMapping处理器映射器 DispatcherServlet前端控制器 Tomcat容器 浏览器(Client) View视图对象 ViewResolver视图解析器 Controller业务处理器 HandlerAdapter处理器适配器 HandlerExecutionChain处理器执行链(Handler+拦截器) HandlerMapping处理器映射器 DispatcherServlet前端控制器 Tomcat容器 浏览器(Client) #mermaid-svg-CL8MPoy72SvCZ66b{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-CL8MPoy72SvCZ66b .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-CL8MPoy72SvCZ66b .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-CL8MPoy72SvCZ66b .error-icon{fill:#552222;}#mermaid-svg-CL8MPoy72SvCZ66b .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-CL8MPoy72SvCZ66b .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-CL8MPoy72SvCZ66b .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-CL8MPoy72SvCZ66b .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-CL8MPoy72SvCZ66b .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-CL8MPoy72SvCZ66b .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-CL8MPoy72SvCZ66b .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-CL8MPoy72SvCZ66b .marker{fill:#333333;stroke:#333333;}#mermaid-svg-CL8MPoy72SvCZ66b .marker.cross{stroke:#333333;}#mermaid-svg-CL8MPoy72SvCZ66b svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-CL8MPoy72SvCZ66b p{margin:0;}#mermaid-svg-CL8MPoy72SvCZ66b .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-CL8MPoy72SvCZ66b text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-CL8MPoy72SvCZ66b .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-CL8MPoy72SvCZ66b .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-CL8MPoy72SvCZ66b .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-CL8MPoy72SvCZ66b .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-CL8MPoy72SvCZ66b #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-CL8MPoy72SvCZ66b .sequenceNumber{fill:white;}#mermaid-svg-CL8MPoy72SvCZ66b #sequencenumber{fill:#333;}#mermaid-svg-CL8MPoy72SvCZ66b #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-CL8MPoy72SvCZ66b .messageText{fill:#333;stroke:none;}#mermaid-svg-CL8MPoy72SvCZ66b .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-CL8MPoy72SvCZ66b .labelText,#mermaid-svg-CL8MPoy72SvCZ66b .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-CL8MPoy72SvCZ66b .loopText,#mermaid-svg-CL8MPoy72SvCZ66b .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-CL8MPoy72SvCZ66b .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-CL8MPoy72SvCZ66b .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-CL8MPoy72SvCZ66b .noteText,#mermaid-svg-CL8MPoy72SvCZ66b .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-CL8MPoy72SvCZ66b .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-CL8MPoy72SvCZ66b .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-CL8MPoy72SvCZ66b .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-CL8MPoy72SvCZ66b .actorPopupMenu{position:absolute;}#mermaid-svg-CL8MPoy72SvCZ66b .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-CL8MPoy72SvCZ66b .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-CL8MPoy72SvCZ66b .actor-man circle,#mermaid-svg-CL8MPoy72SvCZ66b line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-CL8MPoy72SvCZ66b :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 执行拦截器 preHandle() 执行拦截器 postHandle() 执行拦截器 afterCompletion() 发送HTTP请求doService() → doDispatch()getHandler(request) 查询处理器封装Handler + 拦截器集合返回 HandlerExecutionChaingetHandlerAdapter(handler) 获取适配器调用Controller业务方法返回 ModelAndView(模型+逻辑视图名)返回 ModelAndViewresolveViewName(逻辑视图名)解析生成View物理视图对象返回 View对象render(model,request,response) 渲染视图把Model数据写入Request域，输出页面返回HTTP响应结果

① 请求进入 DispatcherServlet

web 容器(Tomcat)收到 http 请求，匹配到 SpringMVC 的核心 Servlet：DispatcherServlet，执行 doService() → doDispatch()，doDispatch 是 SpringMVC 核心调度方法。

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception

② 获取执行链：HandlerMapping

// 1. 根据request获取 HandlerExecutionChain
HandlerExecutionChain mappedHandler = getHandler(request);

• HandlerMapping 作用：URL → Controller映射

• 返回 HandlerExecutionChain：包含 handler（controller对象） + 拦截器 HandlerInterceptor 集合

• 如果找不到handler，返回404。

  拦截器执行时机：preHandle() 在Controller方法执行之前执行。

③ 获取适配器 HandlerAdapter

// 2. 根据handler拿到可以执行它的适配器
HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

为什么需要适配器？

SpringMVC支持多种handler实现方式：注解@Controller、HttpRequestHandler、SimpleControllerHandlerAdapter，不同接口方法不一样；适配器统一对外调用接口，DispatcherServlet不需要关心controller是什么类型。

④ 执行Controller业务逻辑

// 调用handler，执行controller方法，返回ModelAndView
mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

• HandlerAdapter 调用 controller 的业务方法
• 业务处理，封装数据到 Model，设置视图名称，返回 ModelAndView

如果是 @ResponseBody，直接返回json，ModelAndView为null，跳过视图解析阶段

⑤ 拦截器 postHandle

Controller方法执行完毕后，执行拦截器的 postHandle()，在视图渲染之前。

⑥ 视图解析 ViewResolver

// 3. 视图解析，渲染页面
processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);

内部：

View view = resolveViewName(mv.getViewName(), mv.getModelInternal(), locale, request);

• ViewResolver：接收逻辑视图名 ，拼接前后缀，得到物理视图，生成View对象
  例：逻辑视图 list，前缀/WEB-INF/views/，后缀.jsp → /WEB-INF/views/list.jsp

⑦ 视图渲染 View#render()

view.render(mv.getModelInternal(), request, response);

• 将 Model 中的数据放入 request域
• jsp/模板引擎渲染页面，生成输出流

⑧ 拦截器 afterCompletion

视图渲染完成之后，执行拦截器 afterCompletion()，做资源清理。

⑨ 响应返回浏览器

---

两种分支情况

1. 普通页面跳转（返回视图）：完整走完上面全部流程，解析视图、渲染页面。

2. @ResponseBody / RestController（返回JSON）

   • Controller执行完，直接把对象转json写入response输出流
   • 返回的 ModelAndView = null，跳过视图解析、视图渲染

   Controller HandlerAdapter(RequestResponseBody处理器) HandlerMapping DispatcherServlet 浏览器(Client) Controller HandlerAdapter(RequestResponseBody处理器) HandlerMapping DispatcherServlet 浏览器(Client) #mermaid-svg-0eT8os7CFSweJoc5{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-0eT8os7CFSweJoc5 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-0eT8os7CFSweJoc5 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-0eT8os7CFSweJoc5 .error-icon{fill:#552222;}#mermaid-svg-0eT8os7CFSweJoc5 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-0eT8os7CFSweJoc5 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-0eT8os7CFSweJoc5 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-0eT8os7CFSweJoc5 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-0eT8os7CFSweJoc5 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-0eT8os7CFSweJoc5 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-0eT8os7CFSweJoc5 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-0eT8os7CFSweJoc5 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-0eT8os7CFSweJoc5 .marker.cross{stroke:#333333;}#mermaid-svg-0eT8os7CFSweJoc5 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-0eT8os7CFSweJoc5 p{margin:0;}#mermaid-svg-0eT8os7CFSweJoc5 .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-0eT8os7CFSweJoc5 text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-0eT8os7CFSweJoc5 .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-0eT8os7CFSweJoc5 .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-0eT8os7CFSweJoc5 .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-0eT8os7CFSweJoc5 .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-0eT8os7CFSweJoc5 #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-0eT8os7CFSweJoc5 .sequenceNumber{fill:white;}#mermaid-svg-0eT8os7CFSweJoc5 #sequencenumber{fill:#333;}#mermaid-svg-0eT8os7CFSweJoc5 #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-0eT8os7CFSweJoc5 .messageText{fill:#333;stroke:none;}#mermaid-svg-0eT8os7CFSweJoc5 .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-0eT8os7CFSweJoc5 .labelText,#mermaid-svg-0eT8os7CFSweJoc5 .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-0eT8os7CFSweJoc5 .loopText,#mermaid-svg-0eT8os7CFSweJoc5 .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-0eT8os7CFSweJoc5 .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-0eT8os7CFSweJoc5 .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-0eT8os7CFSweJoc5 .noteText,#mermaid-svg-0eT8os7CFSweJoc5 .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-0eT8os7CFSweJoc5 .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-0eT8os7CFSweJoc5 .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-0eT8os7CFSweJoc5 .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-0eT8os7CFSweJoc5 .actorPopupMenu{position:absolute;}#mermaid-svg-0eT8os7CFSweJoc5 .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-0eT8os7CFSweJoc5 .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-0eT8os7CFSweJoc5 .actor-man circle,#mermaid-svg-0eT8os7CFSweJoc5 line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-0eT8os7CFSweJoc5 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} preHandle拦截器 postHandle、afterCompletion HTTP请求查询Handler返回执行链执行handler调用Controller方法返回Java对象对象序列化为JSON，直接写入response输出流ModelAndView = null直接返回JSON响应，跳过视图解析

组件职责总结

组件	作用
DispatcherServlet	前端控制器，总调度，整个MVC的入口
HandlerMapping	请求URL映射到Controller，返回执行链
Handler(Controller)	业务处理器，处理业务逻辑
HandlerAdapter	适配器，统一调用不同类型Controller
ModelAndView	封装模型数据+逻辑视图名称
ViewResolver	视图解析器：逻辑视图 → 物理View对象
View	视图对象，负责渲染输出页面
HandlerInterceptor	拦截器，在controller前后做增强处理

时序记忆口诀

请求找前端控制器，

映射器找处理器链，

适配器调用控制器，

返回模型和视图名，

解析器解析真实视图，

视图渲染输出响应。

面试常问

1. DispatcherServlet 在什么时候初始化？

   tomcat启动，容器初始化servlet时，加载springmvc.xml，初始化各个HandlerMapping、HandlerAdapter等组件。

2. Filter 和 Interceptor 区别？

• Filter：Servlet规范，在DispatcherServlet之前执行；
• Interceptor：SpringMVC组件，在DispatcherServlet内部，Controller方法前后执行。

3. @ResponseBody为什么不跳转页面？

   RequestResponseBodyMethodProcessor 适配器处理，直接写response，modelAndView置null，不进入视图解析。

文字时序梳理（面试口述版）

1. 浏览器发起HTTP请求，Tomcat接收请求交给DispatcherServlet的doDispatch()

2. DispatcherServlet调用HandlerMapping，根据url得到HandlerExecutionChain（Controller+拦截器）

3. 执行拦截器preHandle()

4. DispatcherServlet通过getHandlerAdapter()拿到适配当前Controller的HandlerAdapter

5. HandlerAdapter调用Controller业务方法，得到ModelAndView

6. 执行拦截器postHandle()

7. 将逻辑视图名交给ViewResolver解析，得到真实View对象

8. 调用View.render()渲染，填充Model数据

9. 执行拦截器afterCompletion()做资源清理

10. 响应返回浏览器

    特殊：@ResponseBody场景，适配器直接序列化写response，ModelAndView=null，跳过视图解析与渲染。
