深入理解经典蓝牙的L2CAP协议

L2CAP 协议：

L2CAP：全称Logical Link Control and Adaptation Protocol。

核心职责：多路复用（多个上层协议共享一条 ACL 链路）、分段与重组（SAR）、QoS / 流控。

ACL（Asynchronous Connectionless）：异步、面向数据、支持重传，L2CAP 只跑在 ACL 上。
SCO / eSCO（(Enhanced) Synchronous Connection-Oriented）：同步、面向语音，占用固定时隙，不经过 L2CAP，通常直接承载 HFP 的语音（CVSD / mSBC）。

L2CAP 跑在 ACL 之上：L2CAP 的 CID 划分只跟 ACL 相关；SCO/eSCO 是另一条独立的语音通道。

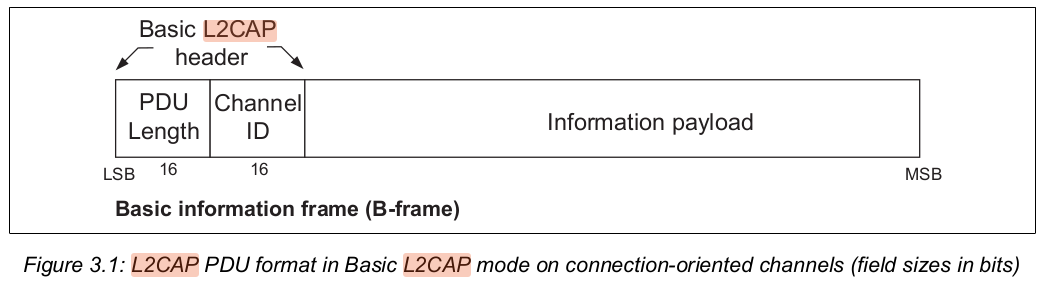

L2CAP 基本帧格式：

Length（2 字节，小端）：Information payload 的字节数。
CID（2 字节，小端）：Channel ID，标识本包发给哪个逻辑信道。
L2CAP header 共 4 字节，CID 是对端接收方的 CID（每一方独立分配自己的 CID，是本地概念）。

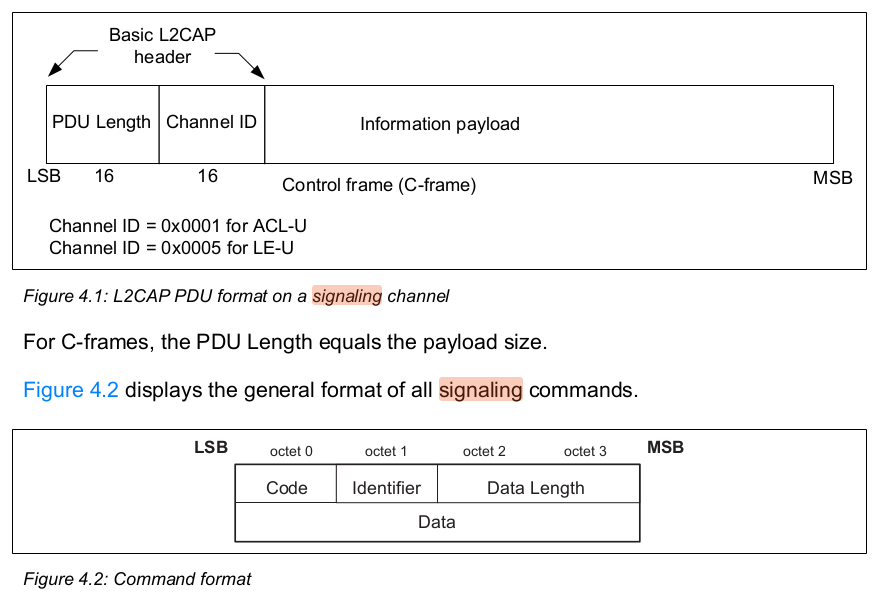

Signaling 命令格式：

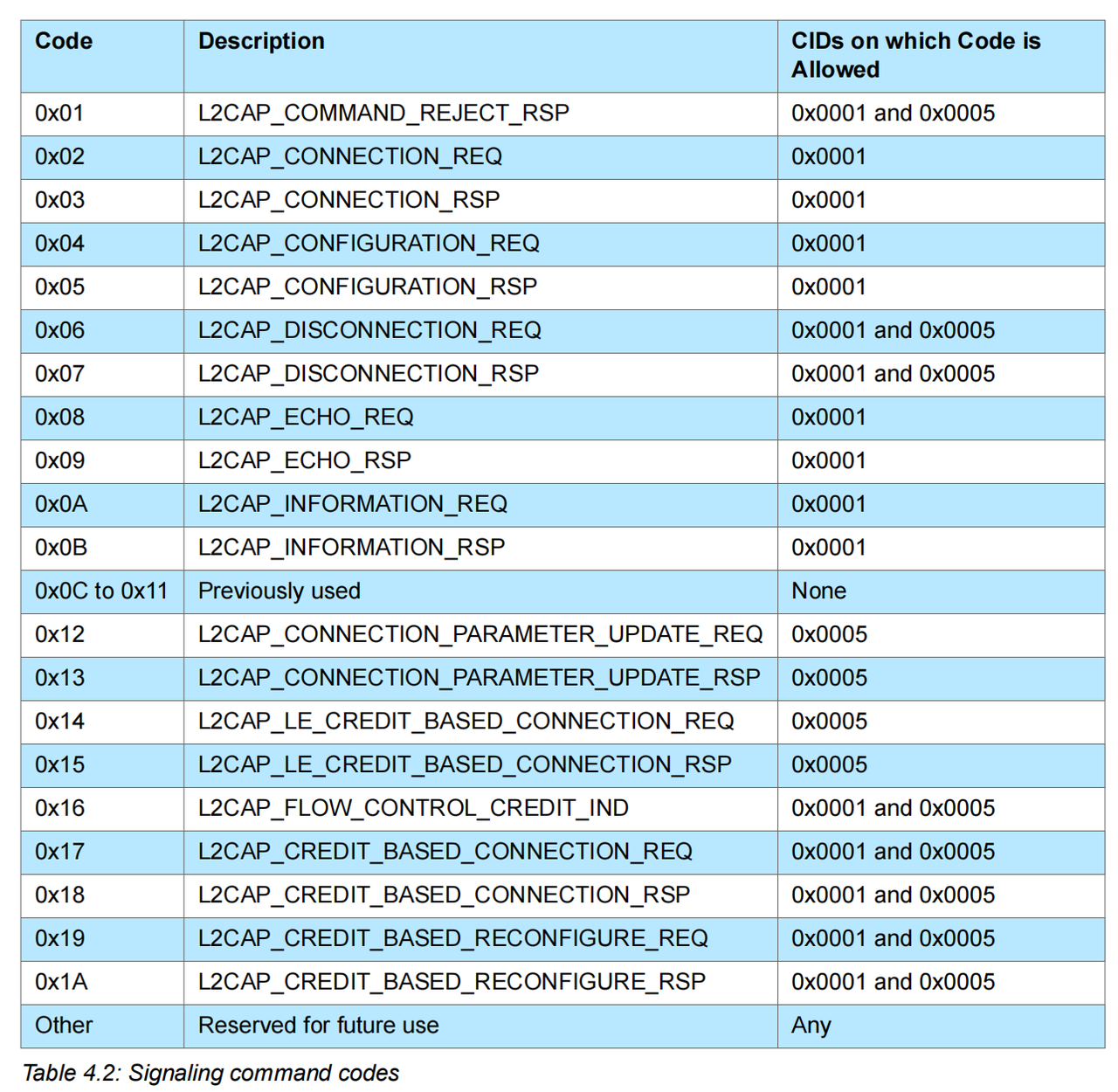

常见 Code：CONNECTION_REQ/RSP、CONFIGURATION_REQ/RSP、DISCONNECTION_REQ/RSP、ECHO_REQ、INFORMATION_REQ。建立一个新 L2CAP 信道就是通过这里的 Connection Request（带上 PSM）完成的。

CID 是怎么划分的：

CID 是 16 bit，BR/EDR（经典蓝牙）的划分如下：

CID 范围	用途
`0x0000`	Null（保留，禁止使用）
`0x0001`	Signaling channel（L2CAP 信令，如连接/配置命令）
`0x0002`	Connectionless channel（无连接数据，广播式）
`0x0003`	AMP Manager Protocol（早期 AMP 用，现基本废弃）
`0x0004 ~ 0x003F`	Reserved（保留，含 BLE 用的固定信道）
`0x0040 ~ 0xFFFF`	Dynamically allocated（动态分配给面向连接的信道）

动态 CID 由每一方独立分配：A 建立连接时告诉 B「请把发给我的数据打到 CID=0x0041」，B 也会告诉 A 自己的 CID。所以同一条逻辑连接，两端看到的 CID 通常不一样 ------ 这就是 L2CAP header 里 CID 是「目的方 CID」的原因。

补充：BLE（LE）的固定 CID（对比记忆）

CID	LE 用途
`0x0004`	ATT（属性协议）
`0x0005`	LE Signaling channel（LE 专用信令）
`0x0006`	SMP（安全管理协议）

注意：LE 的信令是 0x0005，而经典蓝牙的信令是 0x0001，这是两套体系。

PSM：

PSM：Protocol/Service Multiplexer，标识不同上层协议（如RFCOMM、AVDTP）。

|--------------------|----------------------------------------------|----------------------|
| PSM 值（Hex） | 协议/服务 | 用途 |
| 0x0001 | SDP | 服务发现(本文档主角) |
| 0x0003 | RFCOMM | 串口仿真(HFP/SPP/OPP 走它) |
| 0x0005 | TCS-BIN | 电话控制 |
| 0x000F | BNEP | 蓝牙网络封装(PAN) |
| 0x0011 | HID_Control | HID 控制通道 |
| 0x0013 | HID_Interrupt | HID 中断通道(键鼠数据) |
| 0x0017 | AVCTP | AVRCP 的底层控制传输 |
| 0x0019 | AVDTP | A2DP 的底层媒体传输 |
| 0x001B | AVCTP_Browsing | AVRCP 浏览通道 |
| 0x001F | ATT (over BR / EDR ) | 经典蓝牙的通道上跑 ATT |

PSM vs CID：

PSM（Protocol/Service Multiplexer）：标识「服务」，如 SDP=0x0001、RFCOMM=0x0003、AVDTP=0x0019、AVCTP=0x0017。类似 TCP 的「端口号」，建连时用来找服务。
CID：连接建立后分配的动态信道标识，之后数据都用 CID 寻址（PSM 只在建连阶段出现）。

类比：PSM 像目标端口，CID 像建好连接后的 socket。

L2CAP Connection：

Destination CID，Source CID的划分，是从发送request的一端的视角确定的。

L2cap Connection request里面的带着本端的cid，叫做source cid。

response里面带着的也是对端的cid，但是它知道它是一个response，所以它回复的目的地cid，叫做source id，本端的CID叫作Destination CID。

L2CAP Connection Request：

Command Code: Connection Request (0x02)
Command Identifier: 0x03
Command Length: 4
PSM : SDP (0x0001)
Source CID: Dynamically Allocated Channel (0x0108)

L2CAP Connection Response：

Command Code: Connection Response (0x03)
Command Identifier: 0x03
Command Length: 8
Destination CID: Dynamically Allocated Channel (0x0040)
Source CID: Dynamically Allocated Channel (0x0108)
Result: Successful (0x0000)
Status: No further information available (0x0000)

L2CAP Configuration：

Configuration Request 描述的是"我这边接收侧的能力"，不是发送侧，因此需要双方都发一次request。

Command: Configure Request

Command Code: Configure Request (0x04)
Command Identifier: 0x04
Command Length: 8
Destination CID: Dynamically Allocated Channel (0x0108)
0000 0000 0000 000. = Reserved: 0x0000
.... .... .... ...0 = Continuation Flag: False
Option: MTU
Type: Maximum Transmission Unit (0x01)
Length: 2
MTU: 1024

Command: Configure Request

Command Code: Configure Request (0x04)
Command Identifier: 0x04
Command Length: 8
Destination CID: Dynamically Allocated Channel (0x0040)
0000 0000 0000 000. = Reserved: 0x0000
.... .... .... ...0 = Continuation Flag: False
Option: MTU
Type: Maximum Transmission Unit (0x01)
Length: 2
MTU: 256

Command: Configure Response

Command Code: Configure Response (0x05)
Command Identifier: 0x04
Command Length: 6
Source CID: Dynamically Allocated Channel (0x0108)
0000 0000 0000 000. = Reserved: 0x0000
.... .... .... ...0 = Continuation Flag: False
Result: Success (0x0000)

Command: Configure Response

Command Code: Configure Response (0x05)
Command Identifier: 0x04
Command Length: 10
Source CID: Dynamically Allocated Channel (0x0040)
0000 0000 0000 000. = Reserved: 0x0000
.... .... .... ...0 = Continuation Flag: False
Result: Success (0x0000)
Option: MTU
Type: Maximum Transmission Unit (0x01)
Length: 2
MTU: 1024

|------|--------------------------------------|------|----------------------------------------------------------------------------------------------------------------------------|
| Type | Option 名称 | 数据长度 | 作用说明 |
| 0x01 | MTU Maximum Transmission Unit | 2B | 本方接收 MTU；告诉对端：发给我的 SDU 不能超过该值；默认 672 字节；SPP/A2DP 必带 |
| 0x02 | Flush Timeout | 2B | 冲刷超时 (ms)；ACL 链路超时丢包；0xFFFF = 无限，不 flush；音频流常用 |
| 0x03 | QoS Quality of Service | 11B | QoS 流规格：服务类型、令牌桶、峰值带宽；用于申请链路带宽保障 |
| 0x04 | Retransmission And Flow Control(RFC) | 8B | 模式开关：Basic / Retransmission / Enhanced Retransmission (ERTM) / Streaming；同时配置重传次数、RTO、Monitor 超时、窗口大小；ERTM 可靠通道必带这个 option |
| 0x05 | FCS Frame Check Sequence | 1B | 0 = 关闭 FCS，1 = 开启 16 位 CRC 校验；ERTM/Streaming 模式下使用 |
| 0x06 | Extended Flow Specification | 16B | AMP 高速链路扩展 QoS；普通 BR/EDR 几乎不用 |
| 0x07 | Extended Window Size | 2B | ERTM 模式，扩展滑动窗口最大到 65535；原来 RFC 里窗口只有 0‑63，不够时启用 |
