门禁卡、公交卡、校园一卡通、停车场出入卡......这些"滴一下"就能识别的卡片，背后都是RFID技术 在工作。
今天要学的就是RFID技术中最经典的应用------用ESP32读取RFID卡的ID。学会了这节课，你就能做出自己的门禁系统、考勤机、智能储物柜！
今天这节课，我们就用ESP32 + MFRC522模块，读取RFID卡片的ID号！
第一步：找到课程，看看成品效果

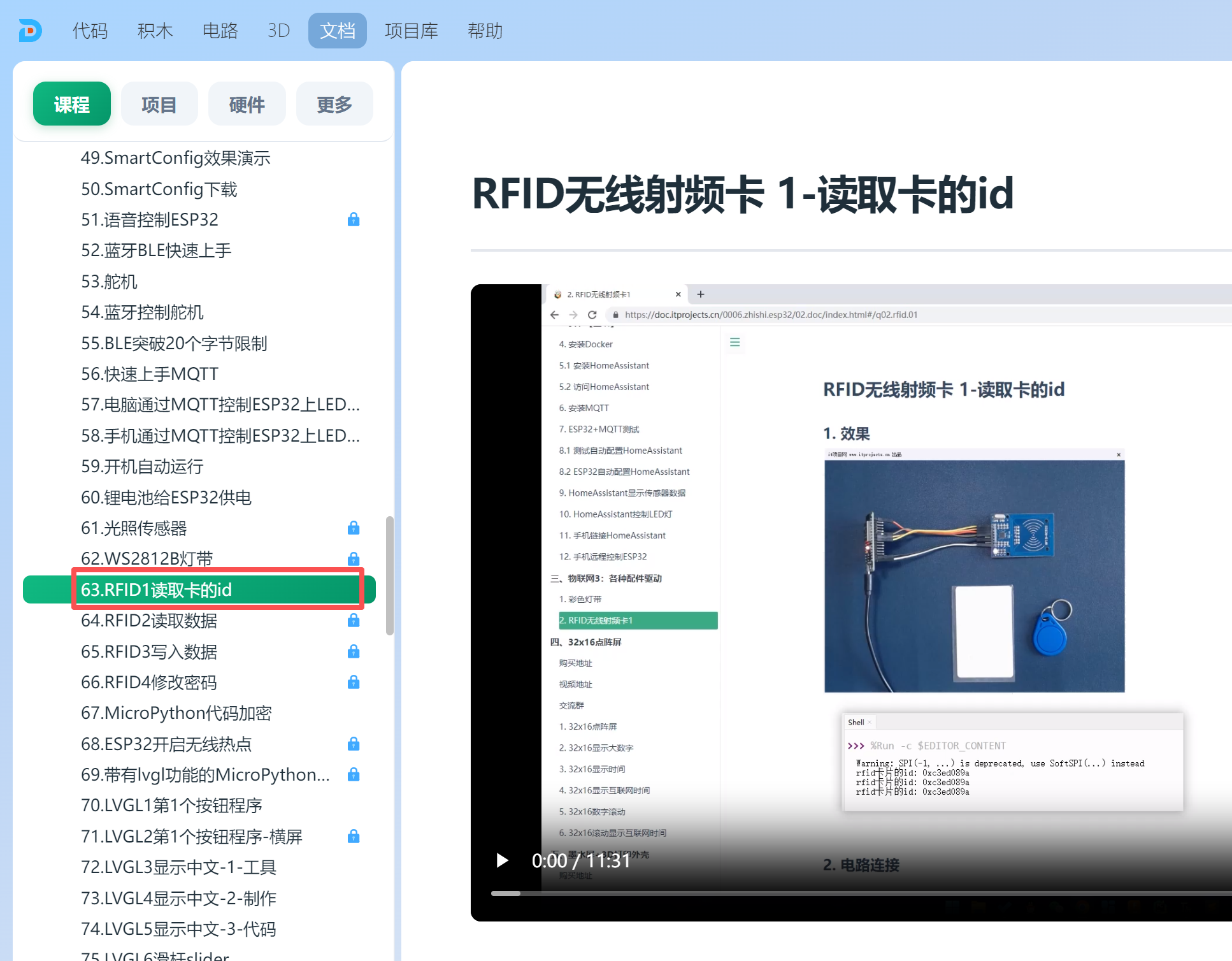

打开逗脑IDE，点击顶部 "文档" ，在 "课程" → "ESP32 + MicroPython" 分类下，找到RFID无线射频卡 1-读取卡的id这节课。

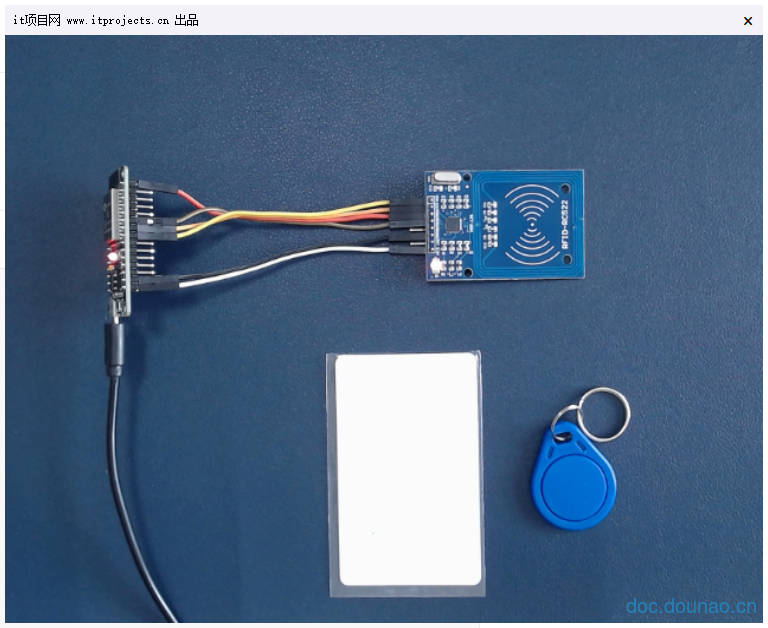

打开课件，你会看到本节课的最终效果 ：把RFID卡片靠近读卡模块，终端立刻打印出卡片的ID号（如rfid卡片的id: 0x1a2b3c4d），移开卡片后停止。
第二步：什么是RFID？
RFID（Radio Frequency Identification） ，中文叫无线射频识别，是一种非接触式的自动识别技术。
简单理解：
卡片里有一个小芯片和天线，读卡器发出无线电波，卡片通过电波获得能量，然后把存储的ID信息发回给读卡器。
核心特点：
| 参数 | 说明 |
|---|---|
| 工作频率 | 13.56MHz（高频） |
| 读卡距离 | 0~5cm |
| 接口 | SPI（4根线） |
| 支持卡片 | Mifare One（M1卡）、S50、S70等 |
| 典型应用 | 门禁、公交卡、校园卡 |
第三步：动手接线

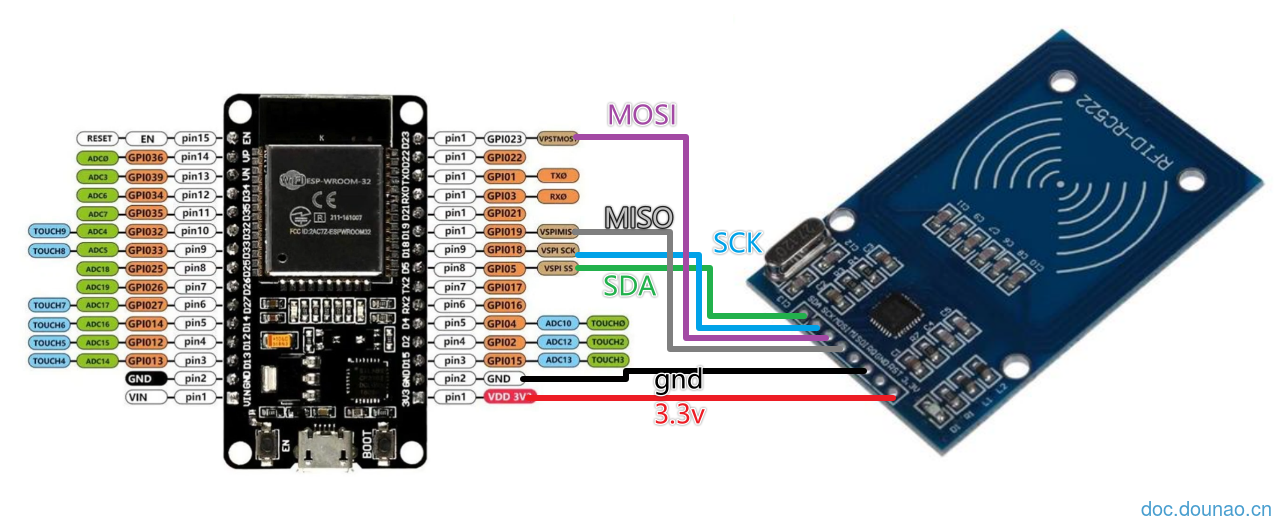

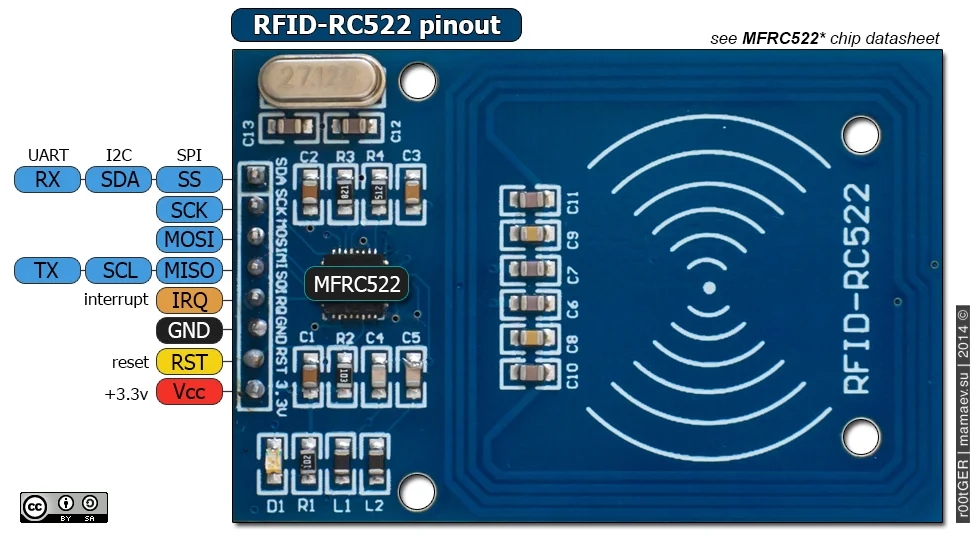

MFRC522模块使用SPI接口，接线如下：
| MFRC522引脚 | 连接ESP32 | 说明 |
|---|---|---|
| VCC | 3.3V | 电源正极（必须3.3V！） |
| GND | GND | 电源地 |
| SCK | GPIO18 | SPI时钟 |
| MOSI | GPIO23 | 主机输出 |
| MISO | GPIO19 | 主机输入 |
| SDA/CS | GPIO5 | 片选信号 |
📌 重要提示： VCC一定要接3.3V！接5V会烧坏模块。
第四步：上传驱动文件
在运行代码之前，需要先将MFRC522驱动文件mfrc522.py上传到ESP32。
操作步骤：

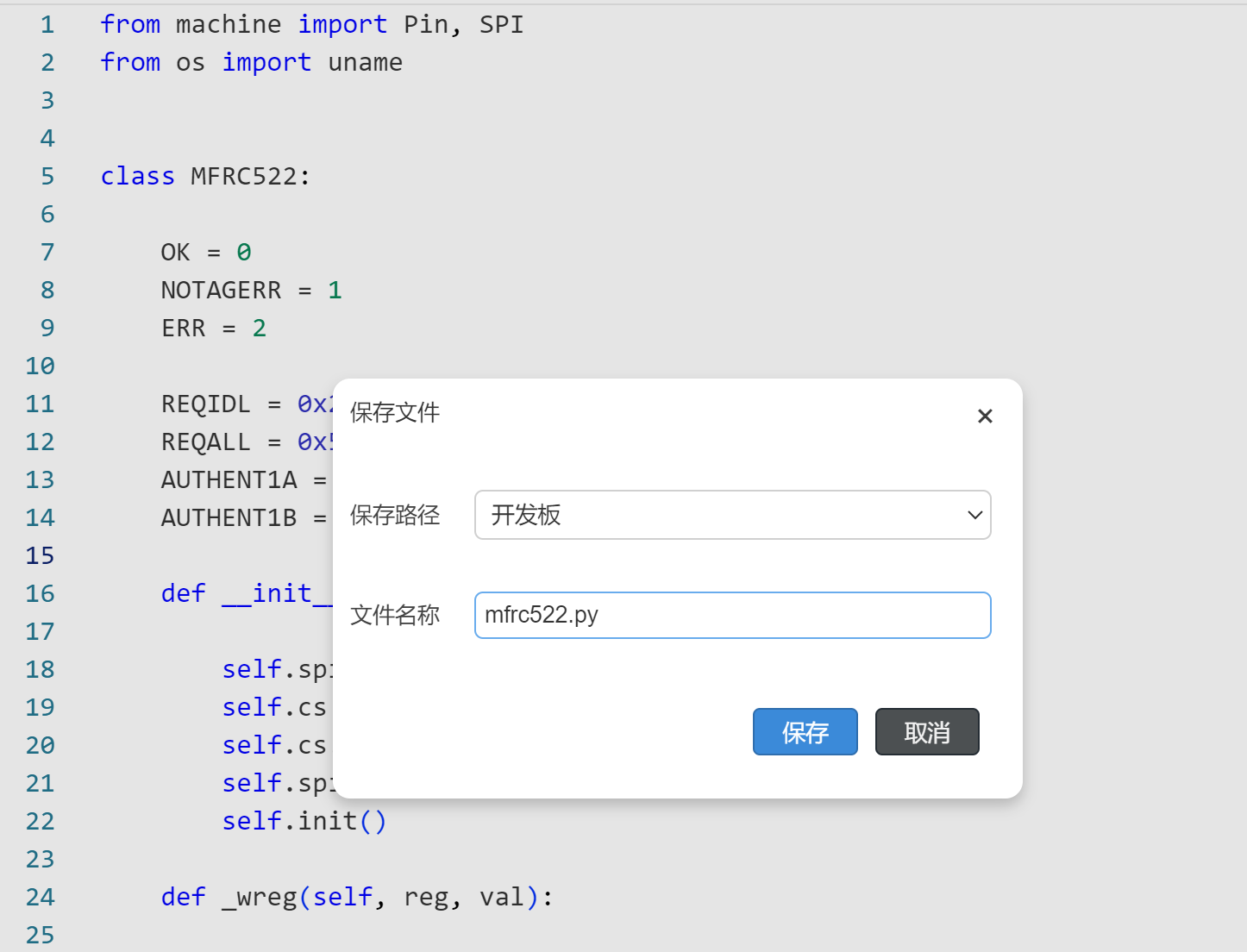

在MicroPython端新建mfrc522.py文件，将课件中提供的完整驱动代码复制进去，然后上传到ESP32。
这个驱动文件的作用：
- 封装了MFRC522模块的底层通信细节
- 提供了读卡、写卡、防冲突检测等功能的接口
第五步：代码------读取卡片ID
python
from time import sleep_ms
from machine import Pin, SPI
from mfrc522 import MFRC522
# 创建SPI引脚对象
sck = Pin(18, Pin.OUT)
mosi = Pin(23, Pin.OUT)
miso = Pin(19, Pin.OUT)
# 创建SPI对象
spi = SPI(baudrate=100000, polarity=0, phase=0, sck=sck, mosi=mosi, miso=miso)
# 创建片选引脚
sda = Pin(5, Pin.OUT)
def read_id():
# 1. 创建RFID操作对象
rfid = MFRC522(spi, sda)
# 2. 循环读取数据
while True:
# 3. 复位应答，检测是否有卡片靠近
stat, tag_type = rfid.request(rfid.REQIDL)
if stat == rfid.OK:
# 4. 防冲突检测，提取卡片ID
stat, raw_uid = rfid.anticoll()
if stat == rfid.OK:
_id = "0x%02x%02x%02x%02x" % (raw_uid[0], raw_uid[1], raw_uid[2], raw_uid[3])
print("rfid卡片的id:", _id)
sleep_ms(500)
if __name__ == "__main__":
read_id()代码逻辑：
| 步骤 | 操作 | 说明 |
|---|---|---|
| 1 | 创建SPI对象 | 配置SPI通信参数 |
| 2 | 创建MFRC522对象 | 初始化读卡模块 |
| 3 | request() |
检测是否有卡片靠近 |
| 4 | anticoll() |
防冲突检测，读取卡片ID |
| 5 | 格式化打印 | 将ID格式化为十六进制字符串 |
第六步：保存运行，刷卡测试！

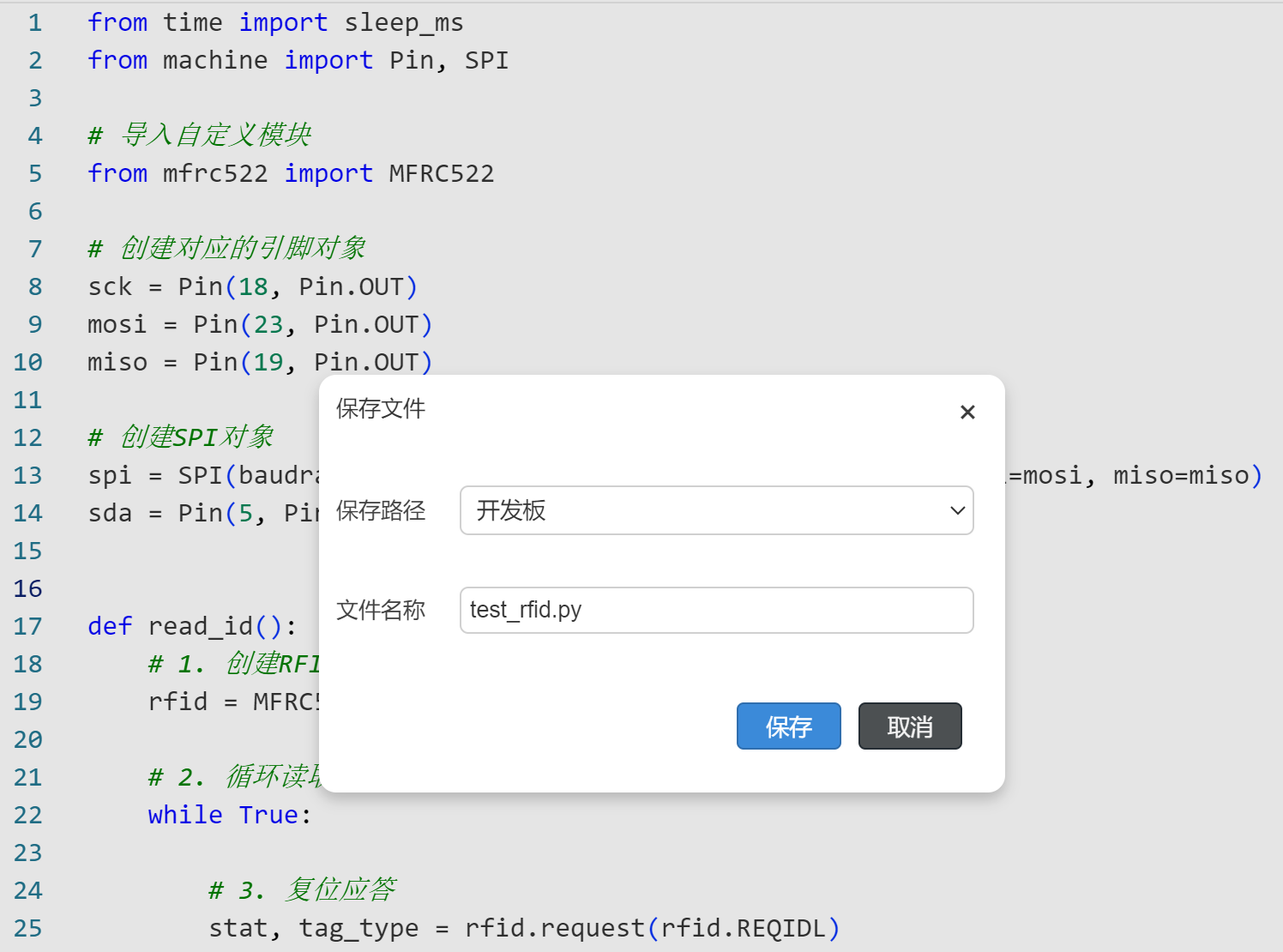

保存代码到开发板，命名 test_rfid.py
点击运行按钮，终端开始等待卡片靠近。
试试看：
- 把RFID卡片靠近模块的天线区域（距离0~5cm）

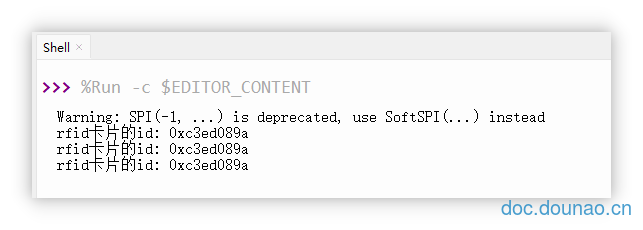

- 终端立刻打印：
rfid卡片的id: 0x1a2b3c4d - 移开卡片，再放回去，再次打印相同的ID
RFID能做什么？
| 应用场景 | 用途 |
|---|---|
| 门禁系统 | 刷卡开门，只有授权卡能进 |
| 考勤系统 | 刷卡签到，记录员工/学生出勤 |
| 智能储物柜 | 刷卡开柜，安全存放物品 |
| 停车场管理 | 刷卡出入，自动计费 |
| 会员卡系统 | 刷卡识别会员身份 |
| 智能家居 | 刷卡开灯/开空调 |
结合之前学过的课程
| 组合 | 效果 |
|---|---|
| RFID + 继电器 | 刷卡控制门锁开关 |
| RFID + OLED | 刷卡后屏幕显示ID和欢迎信息 |
| RFID + 蜂鸣器 | 刷卡成功/失败发出提示音 |
| RFID + WiFi | 刷卡记录上传到服务器 |
| RFID + MQTT | 刷卡触发远程通知 |
常见问题
Q：为什么读不到卡？
A：检查以下几点：
- VCC是否接3.3V（接5V会烧坏）
- 卡片是否靠近天线区域（0~5cm内）
- 接线是否正确（尤其是MISO和MOSI不要接反）
Q：能读手机NFC吗？
A：部分手机的NFC可以模拟M1卡，但不是所有手机都支持。用标准M1卡测试最稳定。
Q：能修改卡片里的数据吗？
A：可以，MFRC522支持读写M1卡的扇区数据。这个内容会在下一节课讲解。
全程回顾
| 步骤 | 操作 | 效果 |
|---|---|---|
| 找到课程 | 文档→课程→ESP32+MicroPython→RFID读取卡ID | 了解RFID原理 |
| 上传驱动 | 上传mfrc522.py到ESP32 | 驱动就绪 |
| 动手接线 | VCC→3.3V, GND→GND, SCK→GPIO18, MOSI→GPIO23, MISO→GPIO19, SDA→GPIO5 | 硬件就位 |
| 打开代码 | 点击"打开"按钮 | 代码进入编辑器 |
| 保存运行 | Ctrl+S → 选择ESP32 → 运行 | 开始等待卡片 |
| 刷卡测试 | 卡片靠近模块 | 终端打印卡片ID！ |
