记录使用 MFC 打开文件对话框读取一张图片并做简单的灰度转换算法简单学习过程

由于刚开始接触MFC，做一个简单的图片读取并且转成灰度图，同时进行边缘检测任务，后续可能在此基础上在进行改进，我目前做的是直接用代码生成一个对话框，不是在资源里面添加对话框

一、创建VS程序

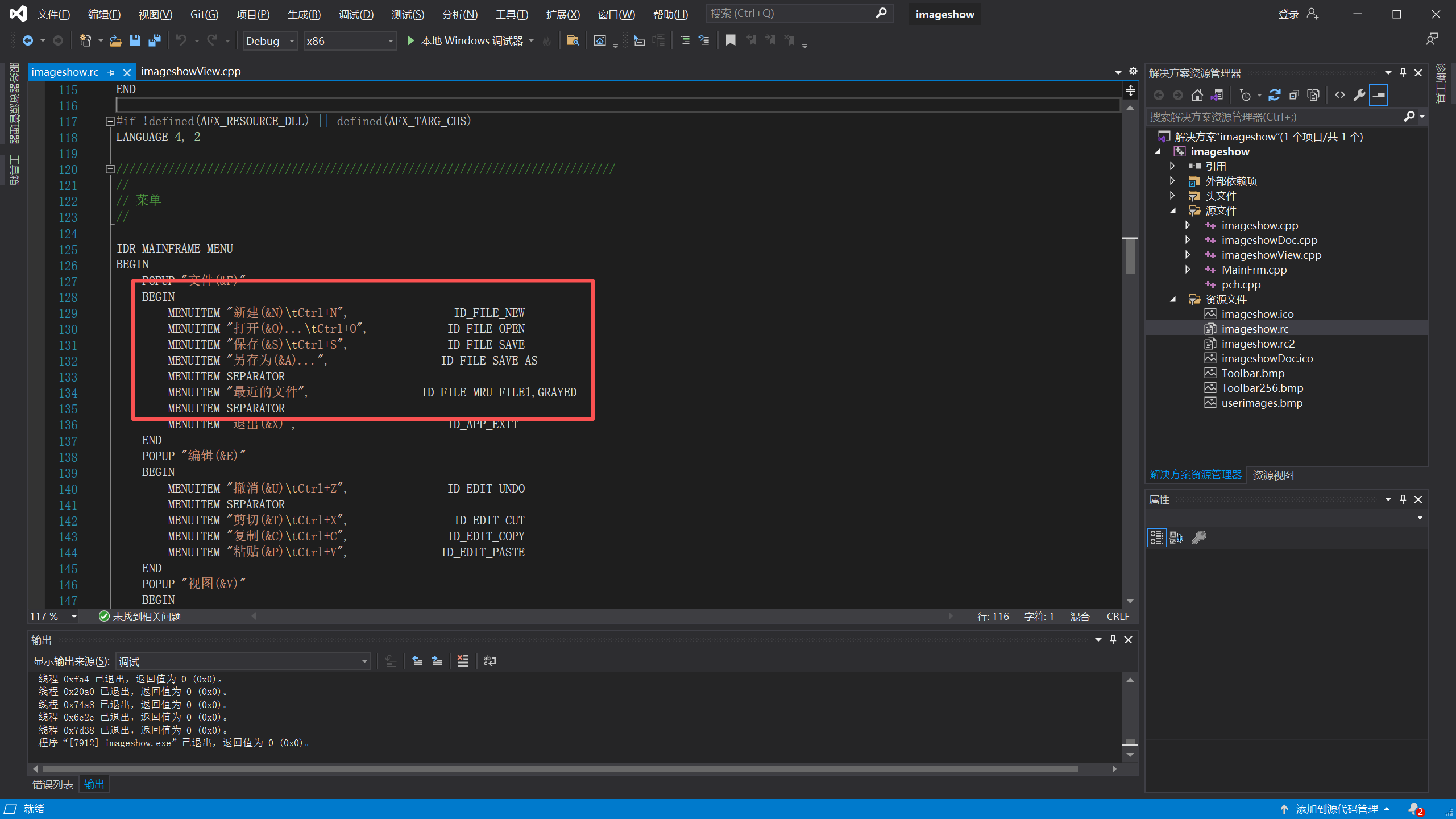

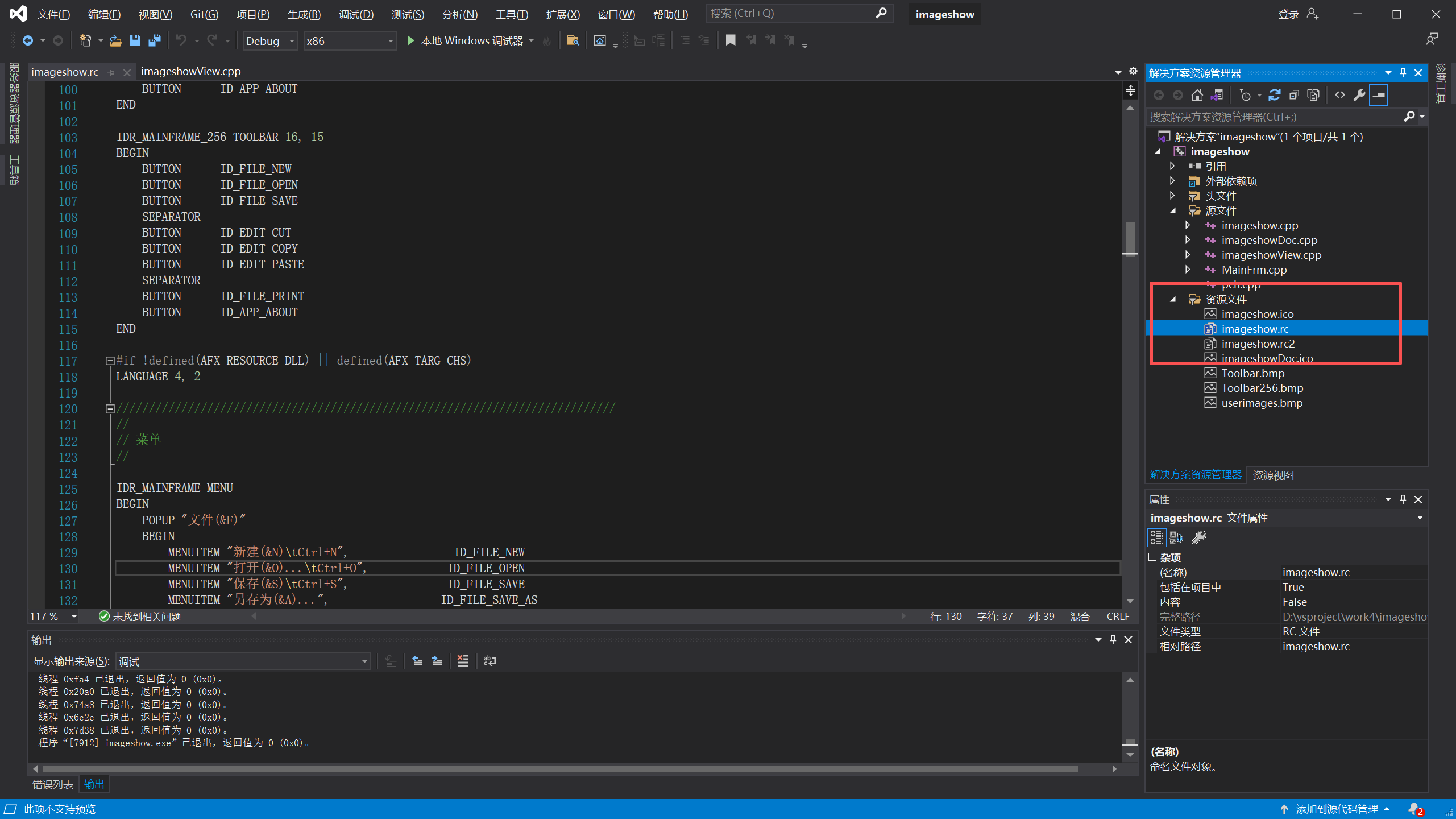

首先创建一个文件打开事件处理程序，这样就可以使用文件下面的打开按钮打开一张自己想要的图片，在资源文件中右键查看.rc代码

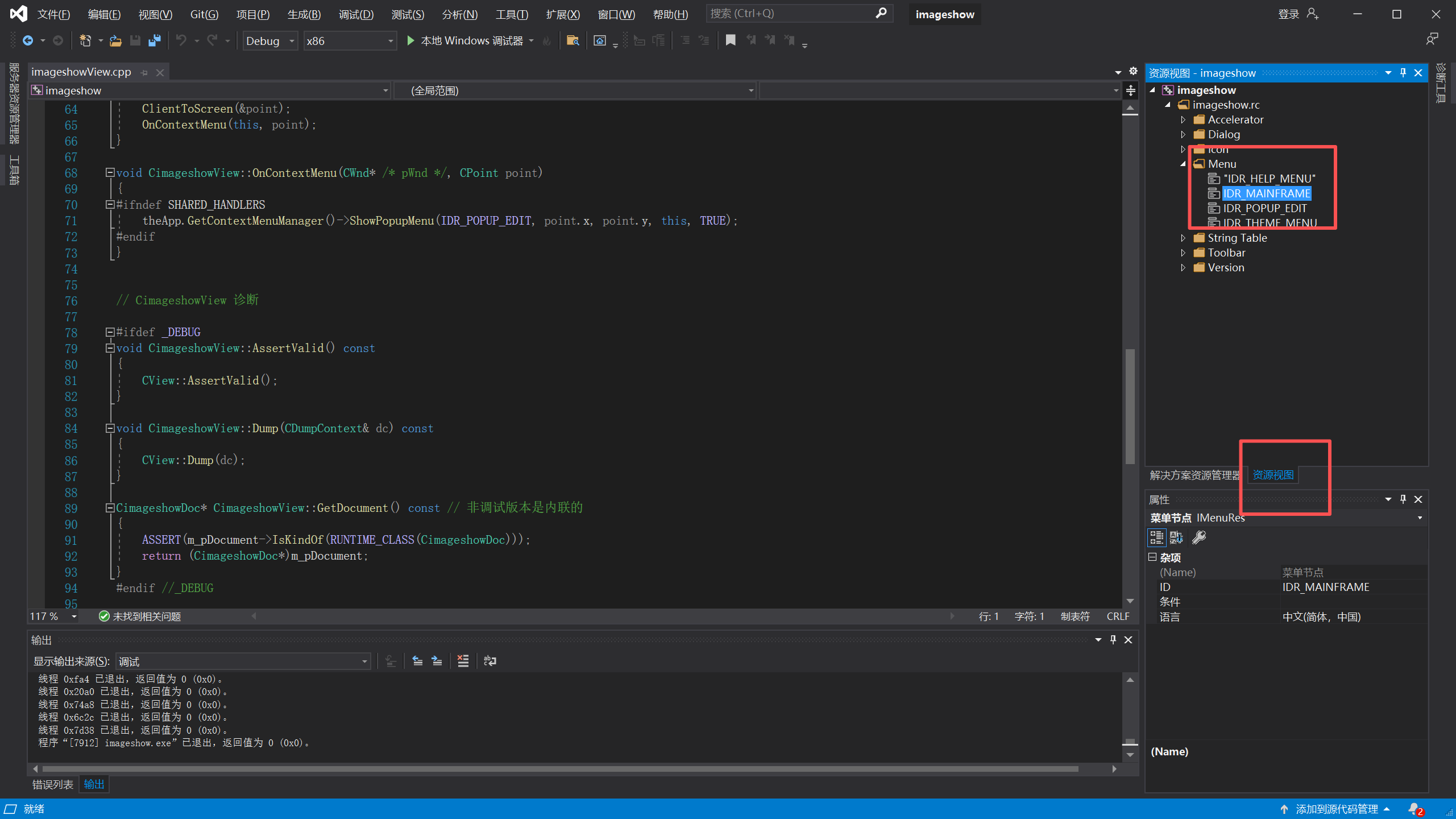

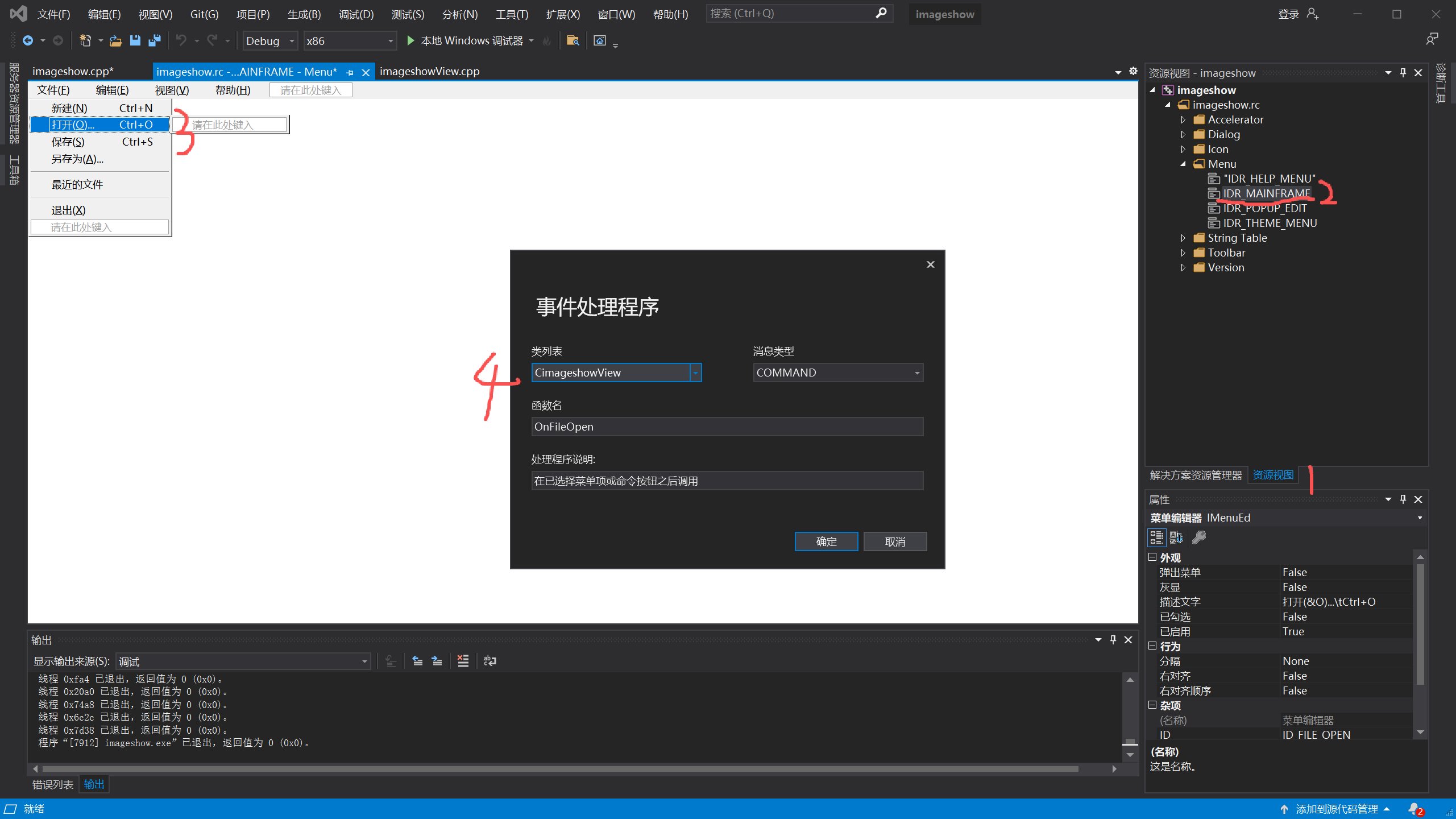

右键双击打开→添加事件处理程序→选择View

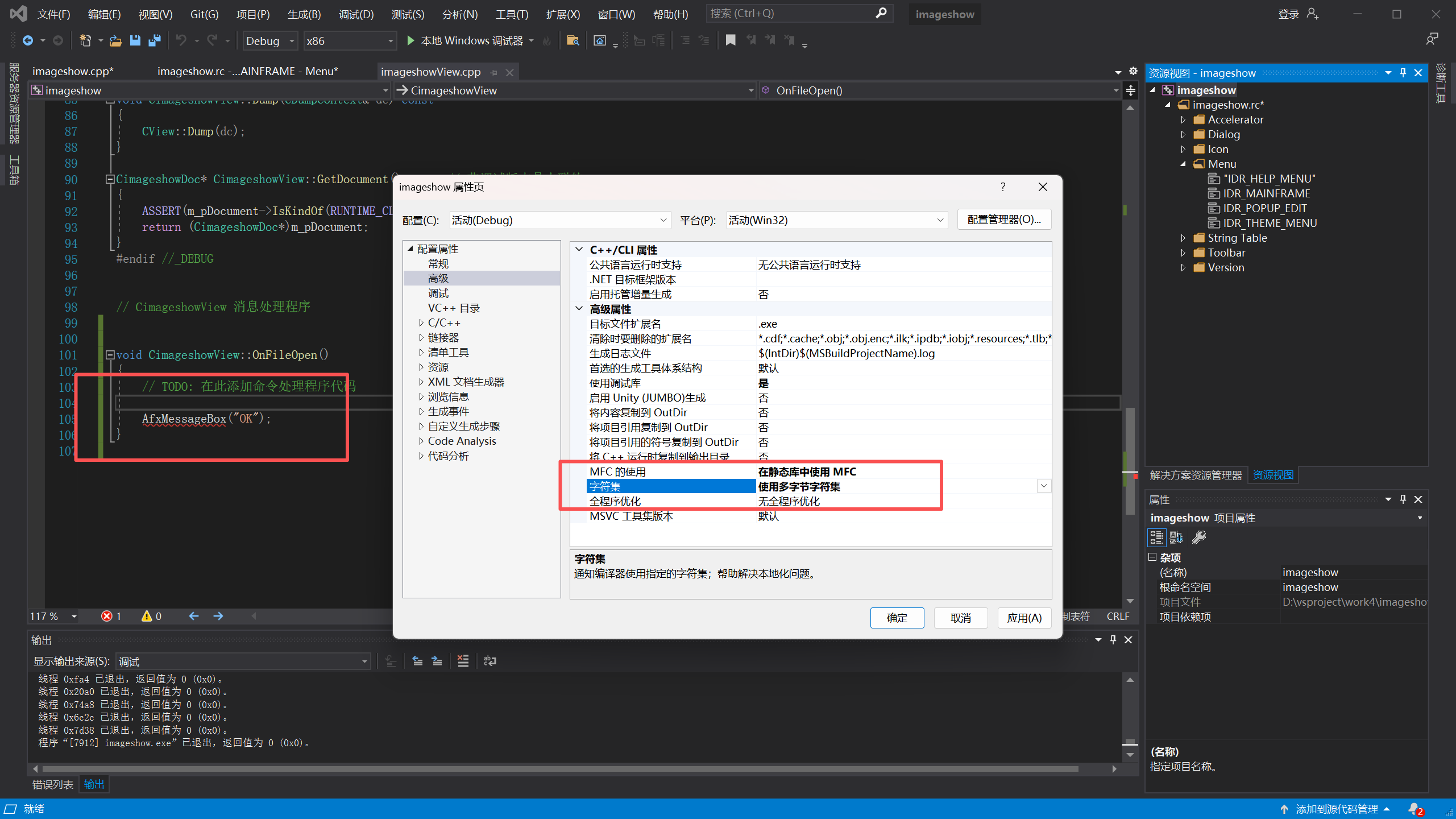

接下来就可以在这里面操作了，首先我随便响应了一个AfxMessageBox消息框来验证是否成功，在这里还需要将字符集改成多字节字符集（右键→属性→高级）

**自己的想法：**在做一些简单的图像算法处理的时候，我将对话框和图像算法的代码都放在imageshowView.cpp里面进行操作，这样操作不好的一个地方是所有代码都在同一个地方，非常乱，不方便后续操作，因此在这个基础上进行了改进：对话框和图像算法都单独作为.cpp来进行创建，然后再在imageshowView.cpp进行调用展示即可。

补充一下自己的做法（这种做法感觉有点复杂）：

cpp 复制代码

void CimageshowView::OnDraw(CDC* pDC)
{
	CimageshowDoc* pDoc = GetDocument();
	ASSERT_VALID(pDoc);
	if (!pDoc)
		return;

	if (0 == s_fOpenFile) {
		return;
	}

	BITMAPINFO bmi;
	memset(&bmi, 0, sizeof(BITMAPINFO));
	bmi.bmiHeader.biSize = sizeof(BITMAPINFOHEADER);
	bmi.bmiHeader.biWidth = img_w;
	bmi.bmiHeader.biHeight = img_h;
	bmi.bmiHeader.biPlanes = 1;
	bmi.bmiHeader.biBitCount = 24;
	bmi.bmiHeader.biCompression = BI_RGB;

	SetDIBitsToDevice(
		pDC->m_hDC,
		0, 0,
		img_w, img_h,
		0, 0,
		0,
		img_h,
		img_rgb,
		&bmi,
		DIB_RGB_COLORS);
}

void RgbToYuv(int w, int h, BYTE* imgRGB1, BYTE* imgGray1)
{
	BYTE* pSrc = imgRGB1;
	BYTE* pDst = imgGray1;

	for (int y = 0; y < h; y++)
	{
		for (int x = 0; x < w; x++)
		{
			int B = pSrc[0];
			int G = pSrc[1];
			int R = pSrc[2];

			int Y = (int)(0.299 * R + 0.587 * G + 0.114 * B);

			pDst[0] = Y;
			pDst[1] = Y;
			pDst[2] = Y;

			pSrc += 3;
			pDst += 3;
		}
	}
}

void EdgeDetect(SIZE sz, PBYTE pSrcGray, PBYTE pDstGray)
{
	ASSERT(pSrcGray);
	ASSERT(pDstGray);

	int w = sz.cx;
	int h = sz.cy;

	/*memset(pDstGray, 0, w * h);*/

	for (int y = 1; y < h - 1; y++)
	{
		for (int x = 1; x < w - 1; x++)
		{
			int v00 = pSrcGray[(y - 1) * w + (x - 1)];
			int v01 = pSrcGray[(y - 1) * w + x];
			int v02 = pSrcGray[(y - 1) * w + (x + 1)];
			int v10 = pSrcGray[y * w + (x - 1)];
			int v11 = pSrcGray[y * w + x];
			int v12 = pSrcGray[y * w + (x + 1)];
			int v20 = pSrcGray[(y + 1) * w + (x - 1)];
			int v21 = pSrcGray[(y + 1) * w + x];
			int v22 = pSrcGray[(y + 1) * w + (x + 1)];

			int g = 4 * v11 - v01 - v10 - v12 - v21;

			if (g < 0) g = -g;
			if (g > 255) g = 255;

			pDstGray[y * w + x] = (BYTE)g;
		}
	}
}

void ShowEdgeImage(PSTR lpszTitle, SIZE sz, PBYTE pRGB)
{
	ASSERT(pRGB);
	int w = sz.cx;
	int h = sz.cy;
	int img_size = w * h;

	ASSERT(w <= IMG_MAX_WIDTH && h <= IMG_MAX_HEIGTH && img_size <= IMG_MAX_SIZE);

	static BYTE s_pGray[IMG_MAX_SIZE];
	static BYTE s_pEdge[IMG_MAX_SIZE];
	static BYTE s_pEdgeRGB[IMG_MAX_SIZE * 3];

	PBYTE pGray = s_pGray;
	PBYTE pEdge = s_pEdge;

	RgbToYuv(w, h, pRGB, s_pEdgeRGB);

	for (int i = 0; i < img_size; i++)
	{
		pGray[i] = s_pEdgeRGB[i * 3];
	}

	EdgeDetect(sz, pGray, pEdge);

	for (int i = 0; i < img_size; i++)
	{
		BYTE e = pEdge[i];
		s_pEdgeRGB[i * 3 + 0] = e;
		s_pEdgeRGB[i * 3 + 1] = e;
		s_pEdgeRGB[i * 3 + 2] = e;
	}

	CImageDlg dlg(AfxGetMainWnd(), lpszTitle, sz, s_pEdgeRGB, 24);
	dlg.DoModal();
}

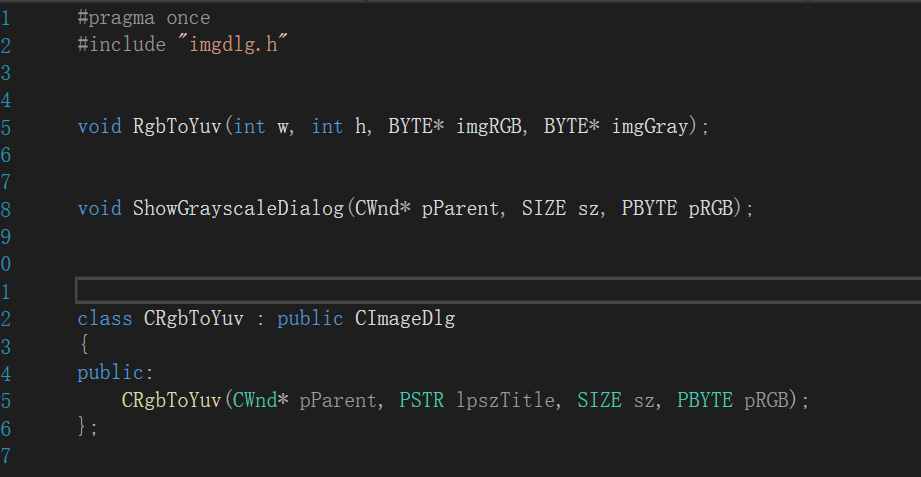

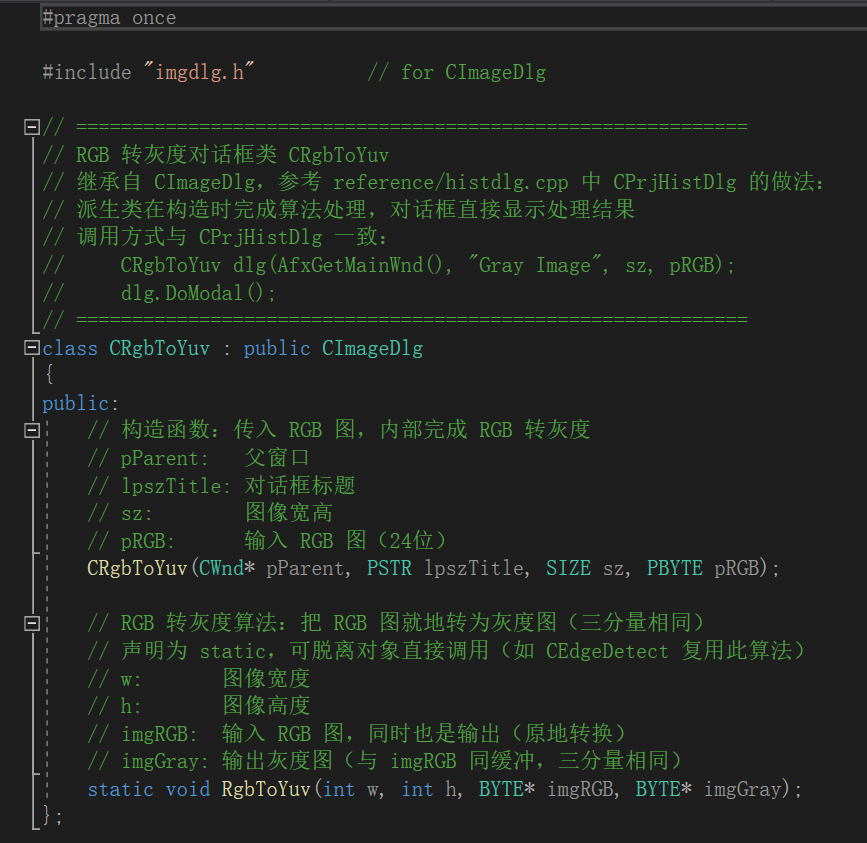

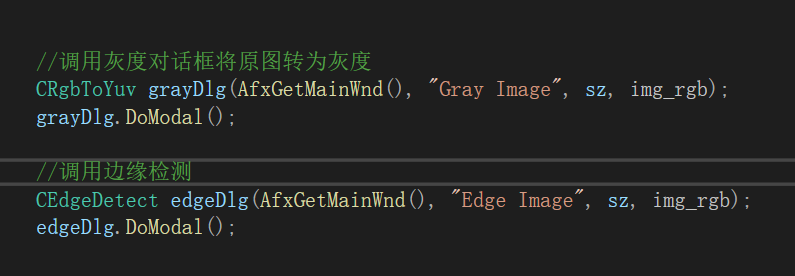

对上述进行了改进

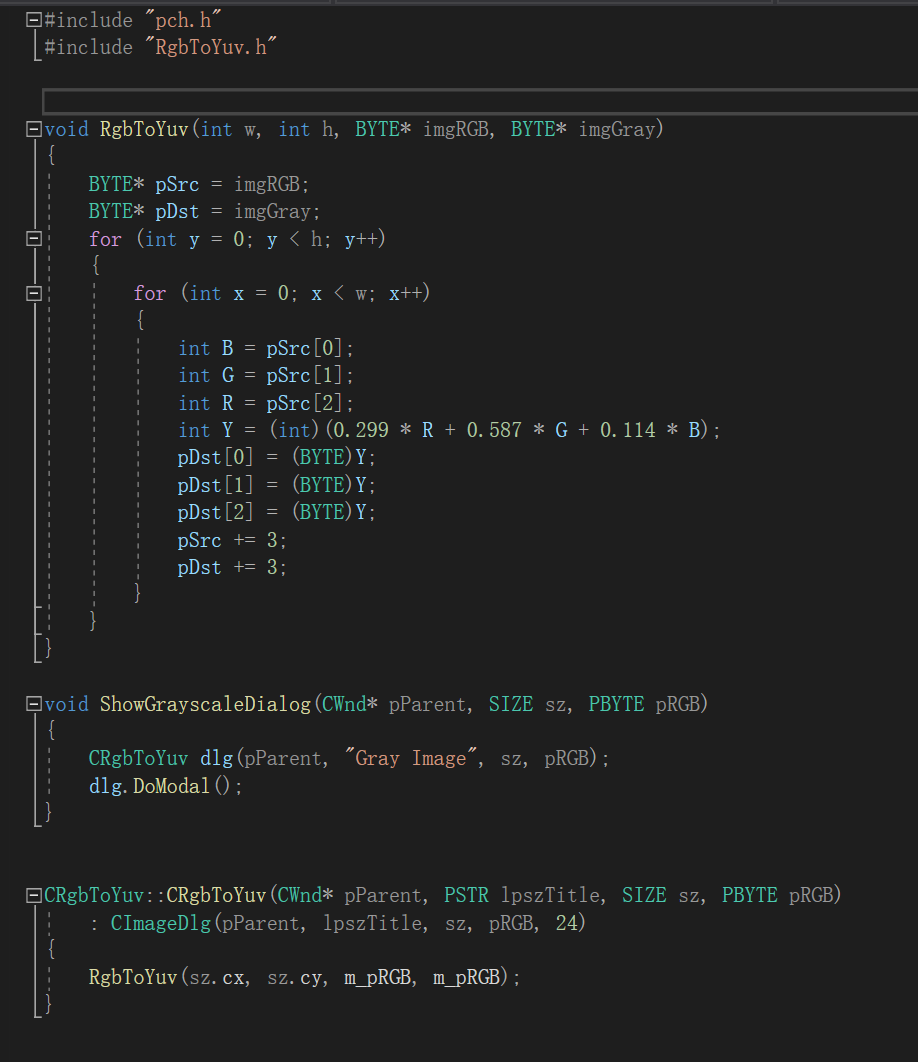

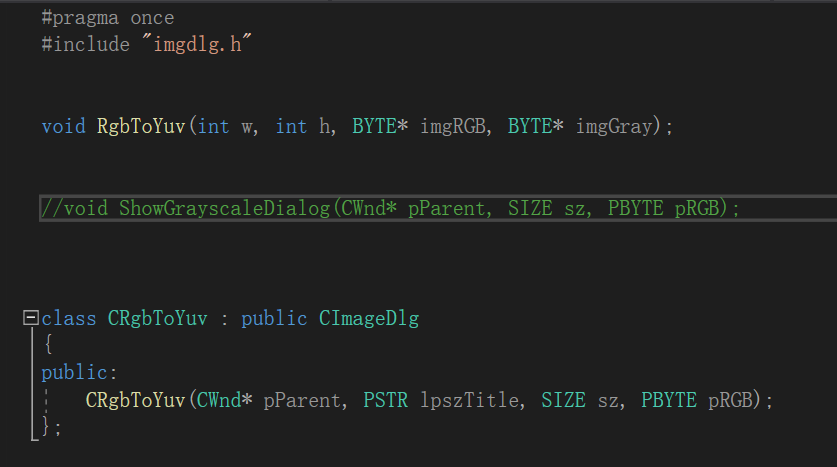

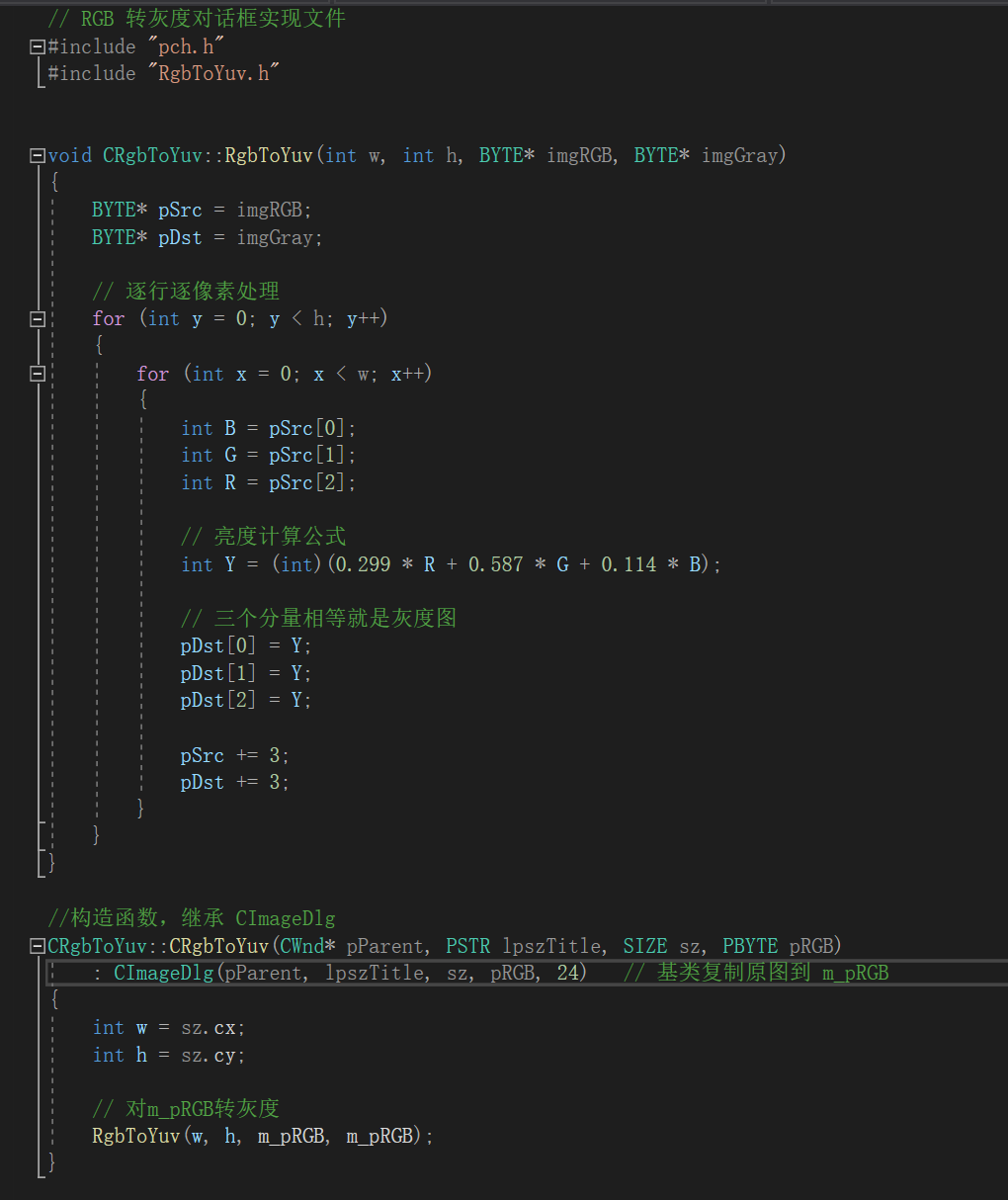

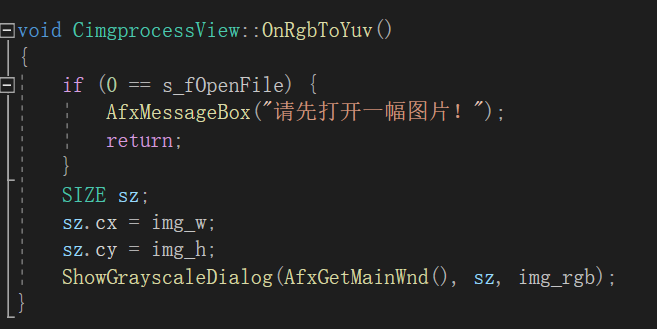

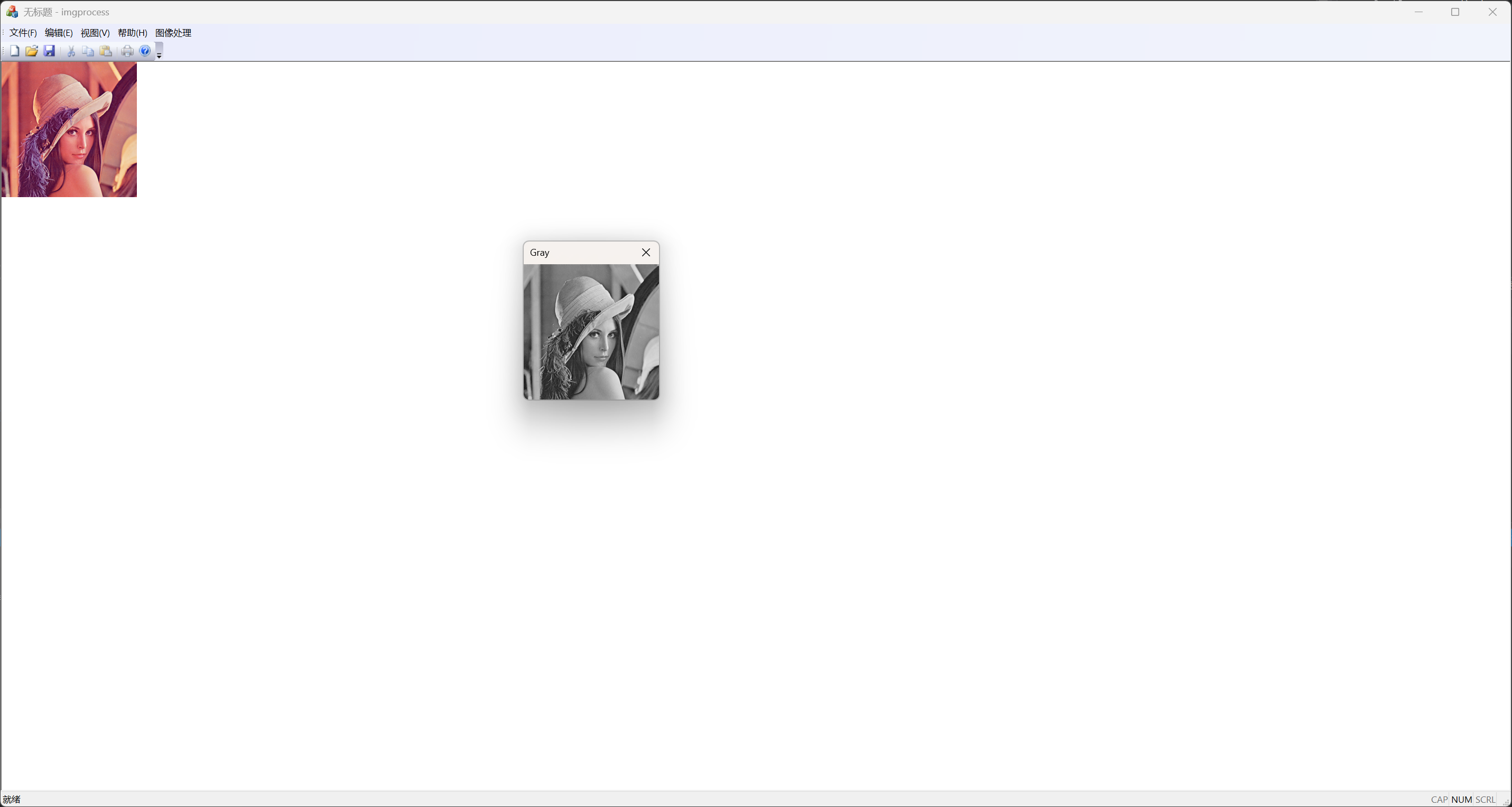

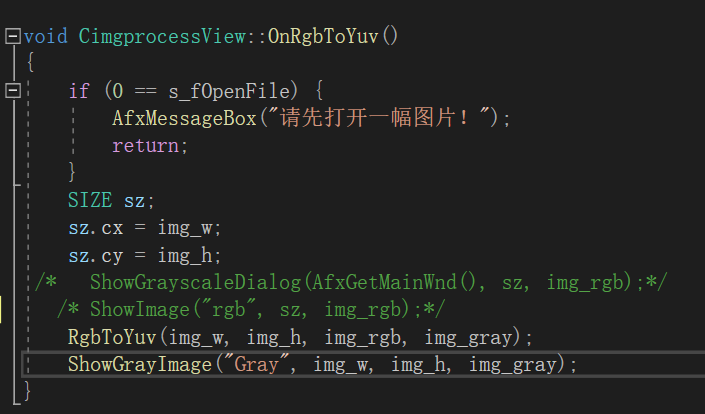

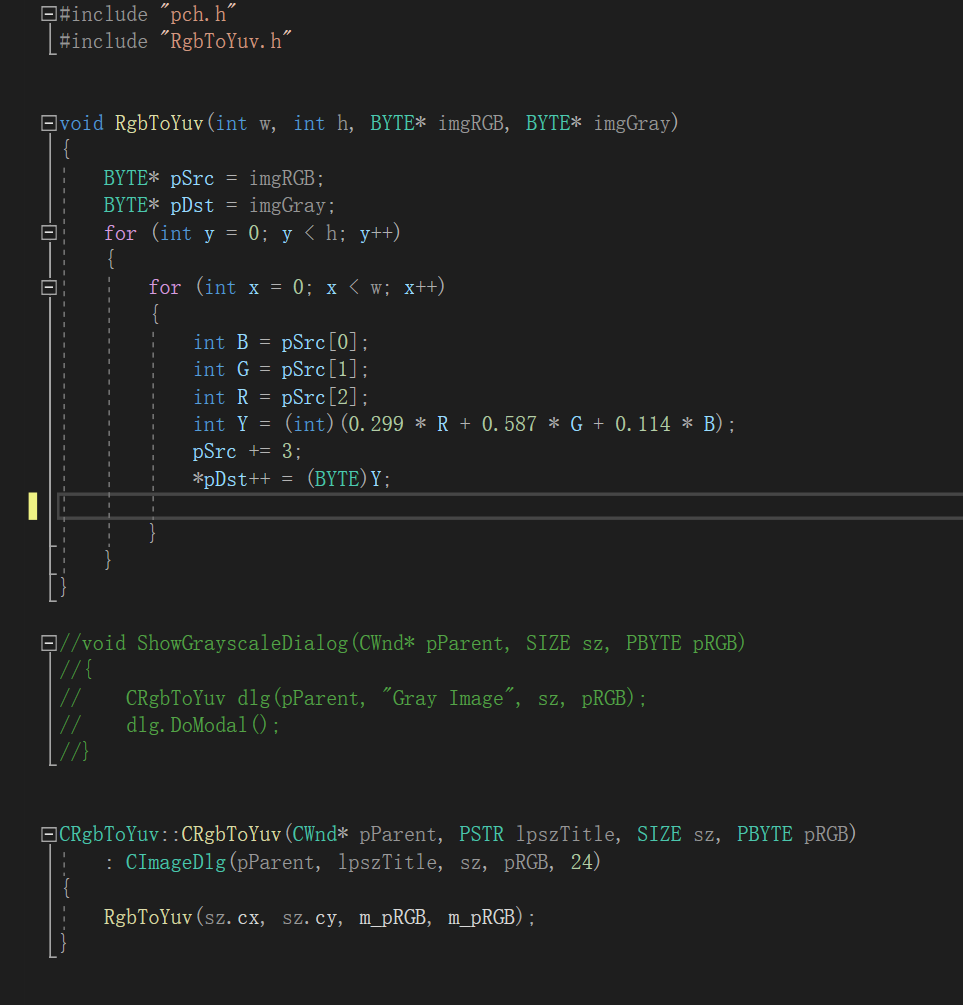

二、将一幅彩色图像转换为灰度图像，并显示

1、单独创建一个对话框，用来显示各种图片（imgdlg.cpp和imgdlg.h）

.cpp

cpp 复制代码

CImageDlg::CImageDlg(CWnd* pParent, PSTR lpszTitle, SIZE sz, PBYTE pImg, int nBPP)
	: CDialog()
{
	m_pWndFocus = GetFocus(); // 保存当前焦点窗口，关闭时还原

	int cbBytes = sizeof(DLGTEMPLATE) + 4096; // 在内存中构造一个对话框模板
	m_hdt = GlobalAlloc(GMEM_FIXED, cbBytes); // GMEM_FIXED分配固定地址内存

	DLGTEMPLATE* pdt = (DLGTEMPLATE*)GlobalLock(m_hdt); // 锁定内存并获得可写指针
	memset(pdt, 0, cbBytes);

	pdt->style = DS_MODALFRAME | WS_POPUP | WS_CAPTION | WS_SYSMENU;
	pdt->dwExtendedStyle = 0;

	GlobalUnlock(m_hdt);

	strcpy_s(m_szTitle, lpszTitle); // 安全版本：保存标题到成员变量
	m_szImg = sz;
	ASSERT(8 == nBPP || 24 == nBPP);
	m_nBPP = nBPP; // 保存图像位深

	int rgb_bytes = sz.cx * sz.cy * 3;
	m_pRGB = (PBYTE)malloc(rgb_bytes);
	ASSERT(m_pRGB);

	memcpy(m_pRGB, pImg, rgb_bytes); // 复制图像数据到成员缓冲区

	BOOL code = InitModalIndirect(m_hdt, pParent); // 初始化模态对话框


	// 构造右键弹出菜单
	m_menuCmd.CreatePopupMenu();

	// 循环：数组总字节数 / 单个元素字节数 = 元素个数
	for (int i = 0; i < sizeof(menuid) / sizeof(menuid[0]); i++) {
		PPOPUPMENUID lpmi = &menuid[i];  // 取得当前菜单项的指针
		int flag = MF_BYPOSITION | lpmi->nFlag;
		// 插入菜单项，后面在OnRButtonDown里会被弹出显示
		m_menuCmd.InsertMenu(0, flag, lpmi->idCmd, lpmi->lpszItem);
	}
}

CImageDlg::~CImageDlg()
{
	if (m_pRGB) {
		free(m_pRGB);
		m_pRGB = 0;
	}

	m_menuCmd.DestroyMenu();

	if (m_hdt) {
		GlobalFree(m_hdt);
	}
}
