AI服务器电源瞬态负载测试——从GPU负载特性到测试带宽瓶颈

一、一个被忽视的真相：电源跟不上了

过去两年，不少AI训练集群都出现过一类难以定位的算力波动：GPU无明显过温、链路无误码，但训练吞吐周期性下滑。工程实践中反复排查后，问题往往落在供电链路上------不是电源"坏了"，而是电源的动态特性跟不上GPU的负载形态。

先看一条公开的基础事实：NVIDIA H100的TDP标称700W，但实际功耗从来不是恒定的。训练任务中，矩阵运算与数据加载交替进行，整卡功耗在数百瓦量级内快速摆动。更关键的是，NVIDIA面向OAI（Open Accelerator Infrastructure）的公开资料给出了明确的瞬态功率包络：2×TDP可短至20μs、1.75×TDP可持续2ms、1.5×TDP可持续5ms。这意味着供电系统必须按"瞬态功率决定裕量"来设计，而不只是按平均功率选容量。

这里要澄清一个常见的归因错误：微秒级的GPU电流瞬态，第一响应者并不是机架电源（PSU），而是靠近GPU的板载VRM与去耦网络 。真正传导到PSU输出端的，是经过板级网络整形后、百微秒到毫秒尺度的负载阶跃与持续脉动。但这两级是串联的------当PSU的动态响应裕量不足时，母线电压偏离会压缩板级VRM的输入裕量，两级叠加，最终触发GPU的供电保护性降频。这就是"算力波动查到电源头上"的典型机制：每一级都没坏，但每一级的裕量都被吃掉了。

随着AI服务器单机GPU数量从8卡向更高密度演进，PSU功率等级从CRPS 2.0时代的2400W推向CRPS 3.0的3200W、m-CRPS的3200W+165%峰值（PL4，瞬时可输出5280W），ORv3 HPR架构下单PSU已达5.5kW------电源瞬态响应测试正在从"达标即可"的边缘项，变成决定系统稳定性的核心验证。

二、GPU脉冲负载的时域特征：测试对象变了

2.1 从"稳态"到"脉冲"：负载形态的根本转变

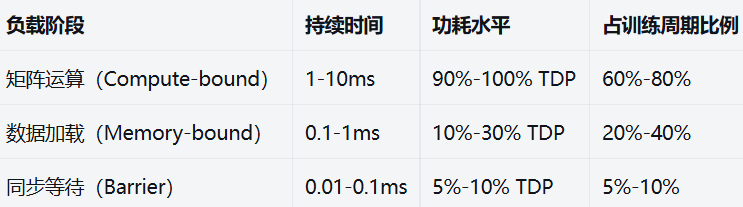

传统服务器CPU的负载变化相对平缓：TDP在数秒到数分钟尺度上波动，电源的电压环路有充足时间响应。但GPU的训练负载呈现典型的脉冲特征：

关键洞察：GPU负载的脉冲周期已缩短至100μs-1ms量级，而电源电压环路的典型带宽为10kHz-50kHz（对应响应时间20μs-100μs）。当负载脉冲频率接近环路带宽时，电源进入"准谐振"状态，输出电压呈现持续振荡而非单次过冲。

2.2 脉冲参数的量化定义

与CRPS规范中的"阶跃负载"不同，GPU脉冲负载需用四个参数完整描述：

脉冲频率（f）：10Hz-10kHz，决定电源环路是否进入稳态
占空比（D）：10%-90%，影响平均功耗与热设计
上升/下降沿（tr/tf）：1μs-10μs，决定电流变化率di/dt
基线负载（Ibase）：5%-20%额定电流，决定电压跌落深度

三、测试系统的带宽瓶颈：三个被低估的短板

3.1 电子负载：脉冲模式的物理极限

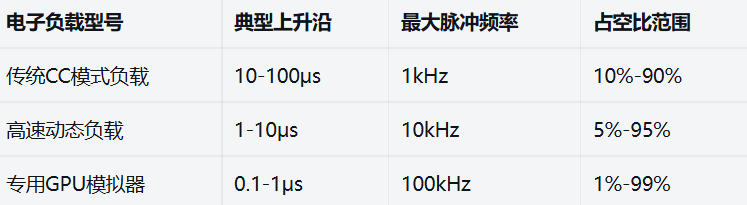

电子负载模拟GPU脉冲负载时，其核心执行器件是内部MOSFET阵列。MOSFET的开关速度决定了负载脉冲的上升沿极限：

瓶颈一 ：MOSFET开关损耗。高速开关时，MOSFET的开关损耗（Psw = 0.5×V×I×(tr+tf)×f）与频率成正比。10kHz脉冲下，开关损耗可达导通损耗的30%-50%，导致电子负载内部过热，被迫降额运行。

瓶颈二：电流过冲。MOSFET开通瞬间，寄生电容放电产生电流尖峰。某实测中，电子负载在10μs上升沿时产生15%的电流过冲，该过冲被电源误识别为负载跳变，引发二次电压振荡。

3.2 示波器：采样率与存储深度的博弈

捕获电源瞬态响应时，示波器需同时满足三个条件：

带宽：≥电源开关频率的5倍，对于1MHz GaN电源需≥5MHz
采样率：≥带宽的2.5倍，即≥12.5MSa/s
存储深度：支持捕获完整脉冲序列，10kHz脉冲、1秒记录需≥12.5Mpts

现实困境 ：高采样率（20GSa/s）示波器的存储深度通常为10Mpts-100Mpts，全速率下仅能捕获0.5ms-5ms波形。而GPU脉冲负载的稳态振荡需数秒才能建立，工程师被迫在"时间分辨率"与"记录时长"之间妥协。

分段存储的局限：部分示波器支持分段存储（Sequence Mode），但触发条件设置复杂，且段间死区时间可能遗漏关键事件。

3.3 自动测量：从波形到指标的算法鸿沟

CRPS 3.0要求量化"过冲幅度"与"恢复时间"，但GPU脉冲负载下的波形并非单次阶跃响应，而是持续振荡：

过冲定义模糊：第一个峰值？最大峰值？还是振荡包络的95%分位点？
恢复时间无标准：从跳变点到进入±1%稳态带的时间？还是振荡衰减至初始幅值10%的时间？
统计量缺失：单次捕获的偶然性大，需50-100次脉冲的统计分布（Max/Avg/σ）才有工程意义

四、从问题到方法：测试系统该怎么补

4.1 电子负载：别再用方波糊弄了

传统CC脉冲模式只能设频率、占空比、高低电流，和GPU实测波形差得远。要测得准，至少得支持：

任意波形负载：

导入实测GPU电流波形（CSV格式），按时间分辨率逐点复现
多段波形拼接：训练阶段（高频脉冲）+ 推理阶段（稳态高载）+ 空闲阶段（轻载）
工程师基于实测数据建负载模板，而不是拿理想方波凑合

di/dt可控：

独立调节电流上升沿与下降沿时间（1μs-100μs范围）
软启动抑制MOSFET开通电流尖峰，避免负载侧过冲干扰电源

4.2 示波器：采样率和记录时长只能二选一？

高采样率和长记录时长确实是示波器的老矛盾。几个可行的应对思路：

多级触发：

第一级：电子负载脉冲启动信号触发，抓跳变瞬间
第二级：电压偏离稳态带超过阈值时触发，抓异常振荡
第三级：振荡幅度衰减到设定比例时触发，标记稳态建立

LAN流式存储：

示波器数据通过LAN实时传到外部存储，绕过本机存储深度限制
秒级连续记录，采样率不降级
事后回放，任意缩放时间轴

4.3 自动测量：振荡波形怎么判读

持续振荡波形没有统一测量标准，行业目前常用的做法：

包络检测：

Hilbert变换提取振荡包络，包络峰值与稳态值之差定义为过冲
振荡衰减曲线拟合指数模型，时间常数τ的3倍定义为恢复时间
单次测试记录数百至数千个脉冲周期，输出Max/Avg/σ/P95统计量

与CRPS规范衔接：

把"阶跃负载下的单次过冲/恢复时间"扩展为"脉冲负载下的包络峰值/稳态建立时间"
测试报告包含原始波形、包络曲线、统计直方图、判定结论

4.4 NSAT-8000的落地方式

NSAT-8000电源模块测试系统基于ATECLOUD智能云测试平台，解决的正是这个"串联"环节------把原本分散在不同仪器上的激励、采集、判定串成一条完整的自动化测试链。

负载侧。 动态负载响应与瞬态恢复时间本就是NSAT-8000的标准测试项。工程师在图形化界面中拖拽指令节点，把动态负载、示波器、功率计等仪器编排进同一条测试序列；平台封装了主流仪器的程控指令，更换仪器品牌或升级硬件时，序列逻辑不必推倒重来。任意波形导入、di/dt独立调节等能力取决于所选高速负载本身的规格，平台的职责是把它们串成完整的测试流程------脉冲频率扫描、占空比扫描、di/dt扫描、热平衡复测------并统一回收各通道数据。

数据侧。 示波器捕获的波形连同各节点的电参数汇总进平台的数据看板，多维统计后按自定义模板一键生成报告；需要时还能通过开放API把结果直接送进产线的MES/ERP系统。脉冲负载测试中最头疼的判读一致性问题也可以在这里收口：对振荡波形做包络检测，以包络峰值定义过冲，再对数百个脉冲周期输出Max/Avg/σ/P95统计量。判读口径一旦在系统里固化，同一批波形的分析结果就不再因人而异，历史数据可追溯、可横向对比------省下的不只是分析时间，更是重复劳动和"人眼标准"的漂移。

这套逻辑并不复杂：仪器的规格决定测试能力的上限，平台决定序列迭代的速度与判读标准的一致性。 瞬态测试恰恰是工况调整最频繁的场景------新的脉冲模板、新的频率点、热平衡后的复测------序列和判读规则的迭代速度，往往比单次测量速度更能决定项目周期。工程师经过简单培训即可自主完成序列的常规变更，把精力留给被测对象本身。

五、工程师实操建议

关于电子负载选型：

确认di/dt指标是否覆盖目标GPU的电流变化率（H100约50A/μs）
验证脉冲频率下的降额曲线，避免开关损耗导致过热保护
优先选择支持任意波形编辑的型号，而非固定CC脉冲

关于示波器配置：

带宽≥5倍电源开关频率，对于GaN电源（1MHz开关）需≥5MHz
存储深度不足时，采用LAN流式存储或分段触发策略
探头接地方式决定测量真伪：弹簧地环优于长地线

关于测试序列设计：

脉冲频率扫描：1kHz→5kHz→10kHz→目标频率，定位带宽临界点
占空比扫描：10%→50%→90%，覆盖GPU典型工况
热平衡复测：电源热稳定后重复关键工况，评估温度对环路增益的影响

六、结语

GPU负载脉冲化是AI算力发展的直接结果。H100已展现出10kHz量级的脉冲特征，电源瞬态响应测试的复杂度随之显著提升。

本文梳理了三个技术要点：

稳态效率≠实际效率：脉冲负载下的平均效率低于稳态测试值，差异与脉冲频率相关
测试系统存在带宽瓶颈：电子负载的MOSFET开关损耗、示波器存储深度限制、自动测量缺乏统一标准，是三项主要短板
统计量优于单次判读：GPU脉冲的随机性要求基于大量脉冲的统计分布，单次结果不具备工程参考价值
