PW2052平芯微代理商:SOT-23-5封装适用机顶盒及平板设备

PW2052 同步降压调节器芯片介绍

摘要:

PW2052是一款高效率、高频同步DC-DC降压调节器,具备100%占空比特性,提供低dropout操作,有效延长便携式系统中的电池寿命。该芯片内部集成了同步开关,提高了效率并消除了对外部肖特基二极管的需求。

产品概述

PW2052是一款专为便携式设备设计的高性能同步降压DC-DC调节器。其内部集成的同步开关和低RDS(ON)特性使得该芯片在提供2A输出电流的同时,仍能保持高效率。此外,PW2052支持100%占空比低dropout操作,进一步延长了电池寿命。

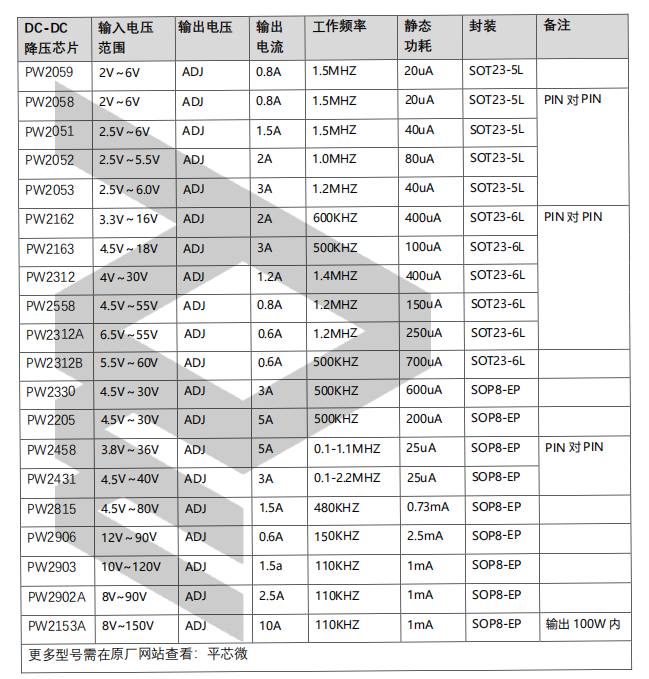

关键参数

输入电压范围: 2.5V至5.5V

输出电流: 2A

开关频率: 1MHz

转换效率: 高

静态电流: 低

输出电压: 可低至0.6V

保护功能: (1)电流限制保护

(2)芯片内热关断保护

封装形式: SOT-23-5封装

产品特性

1、高效率:内部集成的同步开关提高了效率,减少了能量损失。

2、低RDS(ON):内部开关的低导通电阻进一步降低了功耗。

3、宽输入电压范围:支持2.5V至5.5V的输入电压,适用于多种电源环境。

4、低输出电压:输出电压可低至0.6V,满足低电压应用需求。

5、100%占空比低dropout操作:在dropout操作期间,转换器占空比增加至100%,输出电压跟踪输入电压减去内部开关的RDS(ON)压降。

6、全面保护:包括电流限制保护和芯片内热关断保护,确保系统安全。

7、小封装:采用SOT-23-5封装,节省PCB空间。

应用场景

(1)机顶盒:为机顶盒提供稳定高效的电源转换。

(2)LCD电视:支持LCD电视的电源需求,确保高清画质。

(3)平板电脑:为平板电脑提供长时间使用的电源保障。

(4)便携式设备:适用于各种需要高效、紧凑电源解决方案的便携式设备。

详细功能描述

1、高频操作:PW2052以1MHz的频率运行,减少了外部元件的尺寸,同时提高了效率。

2、同步整流:内部集成的同步整流器消除了对外部肖特基二极管的需求,进一步提高了效率。

3、低dropout操作:在输入电压接近输出电压时,转换器能够提供100%的占空比,延长电池寿命。

4、电流限制保护:当输出电流超过设定值时,芯片自动限制输出电流,防止损坏。

5、热关断保护:当芯片温度过高时,自动关闭以防止损坏。

6、软启动功能:防止输入浪涌电流和输出过冲,确保系统稳定启动。

封装信息

PW2052采用SOT-23-5封装,引脚排列紧凑,适合高密度电路板设计。封装尺寸详见下表:

引脚 名称 描述

1 CE 使能控制引脚,高电平启用,低电平禁用

2 GND 接地引脚

3 LX 功率开关节点引脚,连接电感

4 VIN 电源输入引脚,需就近并联旁路电容至地

5 FB 反馈输入引脚,通过分压电阻设置输出电压

重要提示

1、在设计电路时,请确保所有元件符合PW2052的电气参数要求,以避免性能下降或损坏。

2、输入输出端应就近并联低ESR陶瓷电容,以减少电源噪声和纹波。

3、在使用过程中,请注意散热设计,尤其是在高负载条件下,以确保芯片温度不超过最大结温限制。
