告别系统崩溃!ARM工控机 + OverlayFS,系统一键还原

回想6年前做项目时,那会儿我还拥有一头茂密的头发,经常遇到这些问题:工业现场电磁干扰、异常断电、故障关机等,很容易造成系统分区损坏,设备故障后修复耗时费力。慢慢地,我头发越来越少!

对于这些问题,现在创龙科技ARM工控机凭借OverlayFS技术,"只读底层系统 + 可写上层数据"分层架构,能够从根源上改善工业设备系统不稳定、恢复困难问题,让大家头发少掉一些!

**▍**OverlayFS如何保护系统?

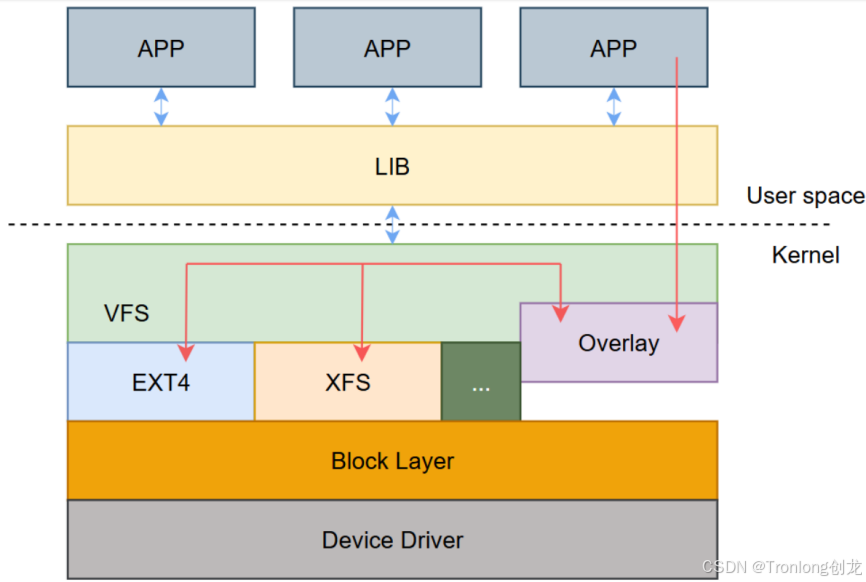

OverlayFS是Linux内核中的一种联合挂载文件系统服务,通过合并多个目录最终实现分层存储管理。

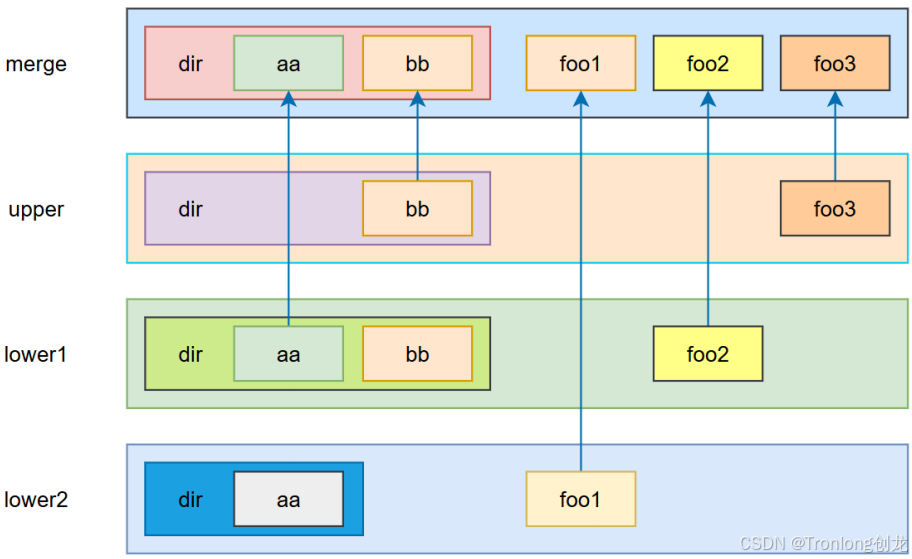

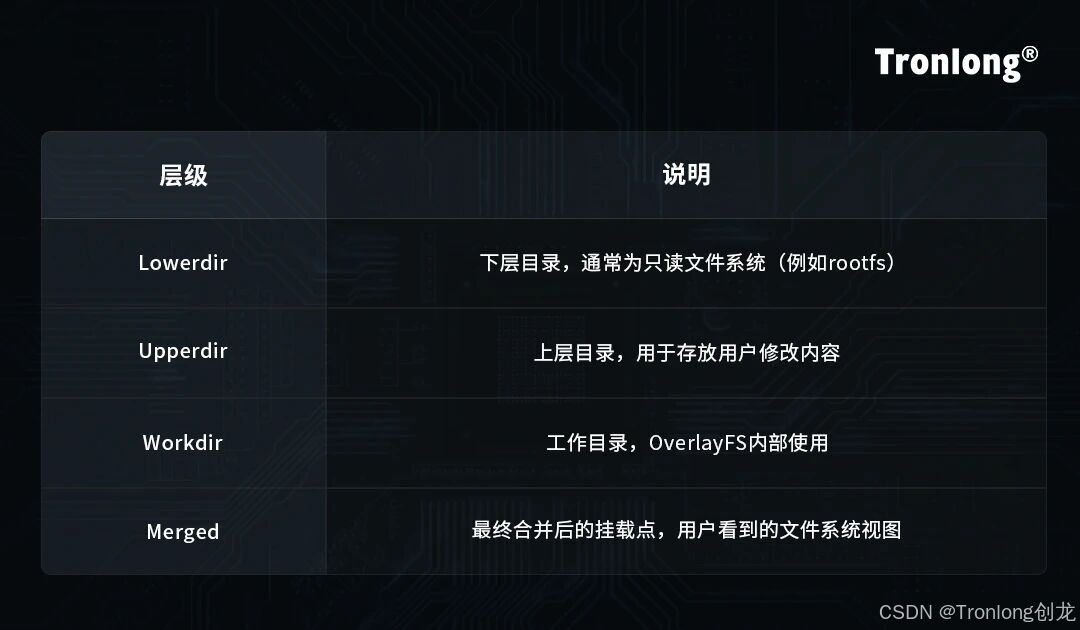

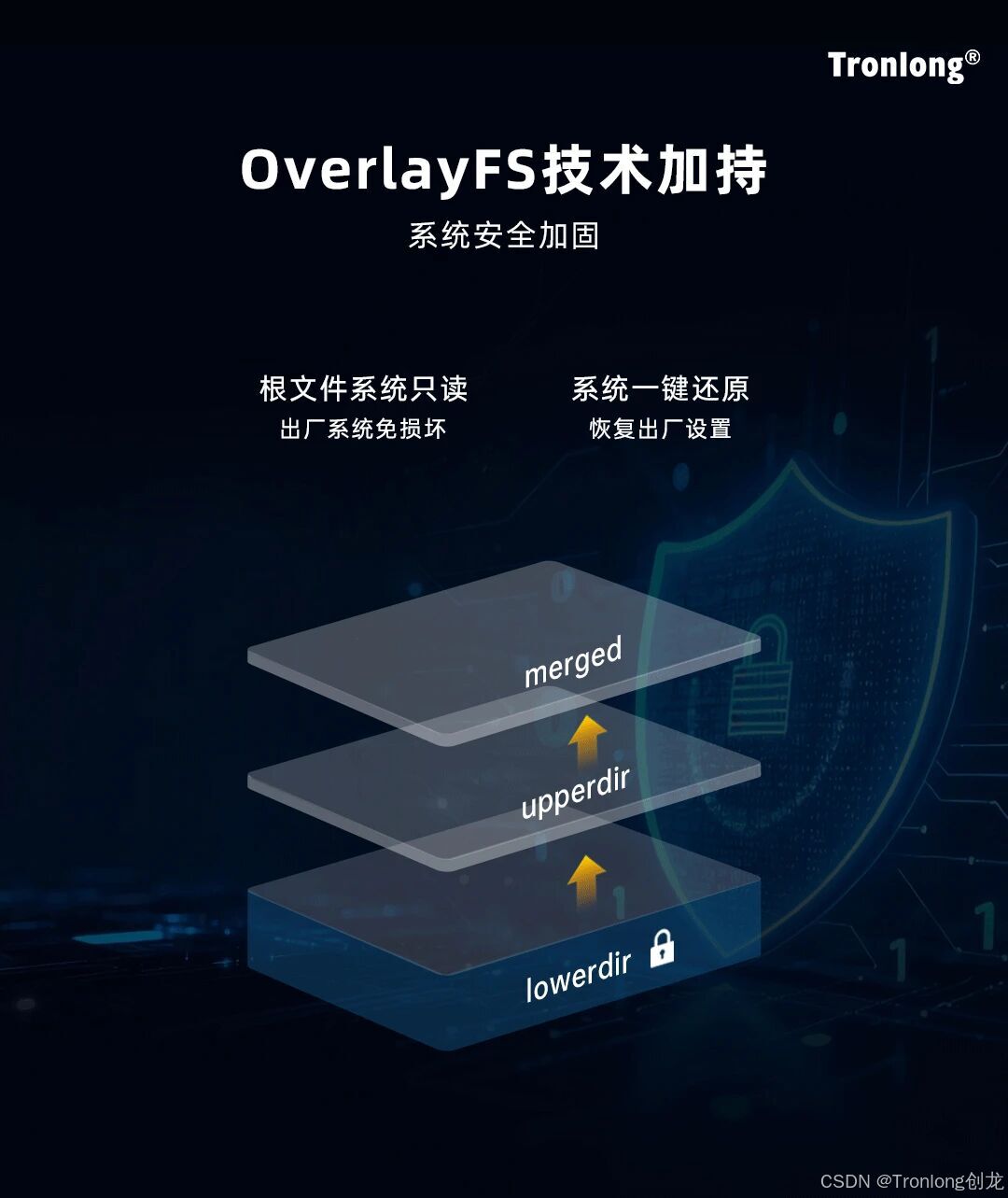

OverlayFS文件系统由下层目录(Lowerdir)、上层目录(Upperdir)、工作目录(Workdir)和合并目录(Merged)构成。通过写时复制机制优先展示上层文件,利用whiteout机制和opaque目录实现文件删除功能。

Overlay通过联合挂载技术将lower层和upper层合并为一个视图(merge层)。当修改文件时,系统自动执行写时复制机制,若文件存在于lower层,系统会先将其复制到upper层,随后仅对upper层的副本进行修改;若文件仅存在于upper层(如用户新增文件),则直接在该层操作。

在支持OverlayFS的设备上,系统采用分层存储机制保护根文件系统分区(rootfs分区),rootfs分区以只读方式挂载至lower层,确保原始系统镜像免受意外修改或损坏。并且,所有用户修改均定向写入的upper层(userdata分区),而非直接操作rootfs分区。

若在"/root-ro/"(lower层)目录中创建文件,会提示只读,无法写入。

若在用户目录(merge层)中,则可以创建,写入文件。

▍ 系统恢复功能演示

以下基于创龙科技RK3576嵌入式工控机演示通过Overlayrs实现恢复出厂设置功能,将文件系统恢复至初始状态。此操作可彻底清除用户数据及自定义配置,使系统重置为最近一次完成系统镜像固化的状态。

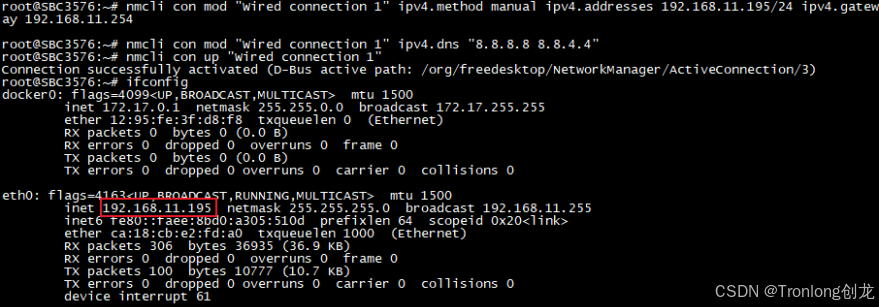

请先参考产品资料,配置任意网口的静态IP。以下以配置LAN1网口静态IP作为演示。配置完成后,可以看到LAN1网口的IP地址被修改为192.168.11.195。当恢复出厂设置后,该配置将失效,恢复为初始的动态获取IP。

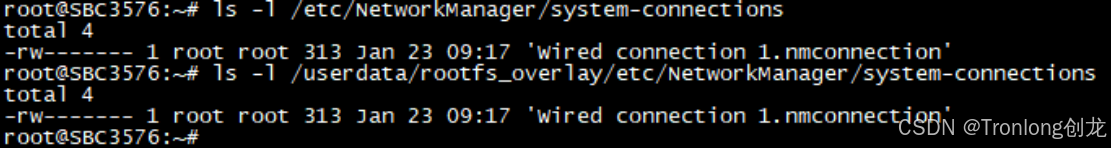

执行如下命令,可查看到单板机文件系统分别在"/etc/NetworkManager/system-connections"(merge层)目录与"/userdata/rootfs_overlay/etc/NetworkManager/system-connections"(upper层)目录下会自动生成静态IP配置文件。

执行如下命令查看,在"/root-ro/etc/NetworkManager/system-connections"(lower层)下,该文件没有生成。

执行如下命令,进行恢复出厂设置。在这个过程中,单板机将进入recovery模式,进行格式化处理,其中lower层的内容将得到保留,格式化完成之后系统将自动引导进入文件系统。

进入系统后,可查看到静态IP配置修改已清除,"/userdata/rootfs_overlay"(upper层)相关文件消失,且IP地址成功恢复成初始状态。

创龙科技ARM工控机,有瑞芯微RK3588/RK3576/RK3562、全志T153等处理器可选,集成了Modbus、CANopen、OPC UA等工业组件,已通过EMC测试,并获得CE、FCC、RoHS等国际权威认证,真正做到开箱即用 ,能省去繁杂的硬件调试、驱动适配、组件移植和系统优化等工作。
