QT自定义控件之内嵌报表（4）（源码开源）

一、前言

在桌面软件开发中，经常会遇到报告、单据、检测报表类界面渲染需求。很多学者第一反应是用 QWidget 堆控件、QTableWidget 做表格，但在做高定制化科技风、工业风报告的时候，控件的边框、渐变背景、霓虹灯质感、自定义表头样式会非常难调，控件组合很容易出现排版错位、样式不统一的问题。

这时候，QPainter直接绘图就成了最优解。现在有了AI的加持，我们可以摆脱控件布局的限制，可以自由实现赛博科技感、深色霓虹边框、渐变文字等 UI 效果。

本文基于 C++ + Qt，使用 QPainter 完整复刻一份肿瘤标志物检测报告界面，实现标题栏、个人信息区、带分割线的检测表格、底部提示栏全套效果。可以给大家提供领高，同时如果有适配性项目也可以直接迁移到医疗检测系统、工业检测软件的报告打印 / 预览模块。

重要说明：本界面仅为 UI 技术演示，不代表真实医疗报告，医疗报告需要遵循医疗机构规范。

二、作品展示

先来上作品

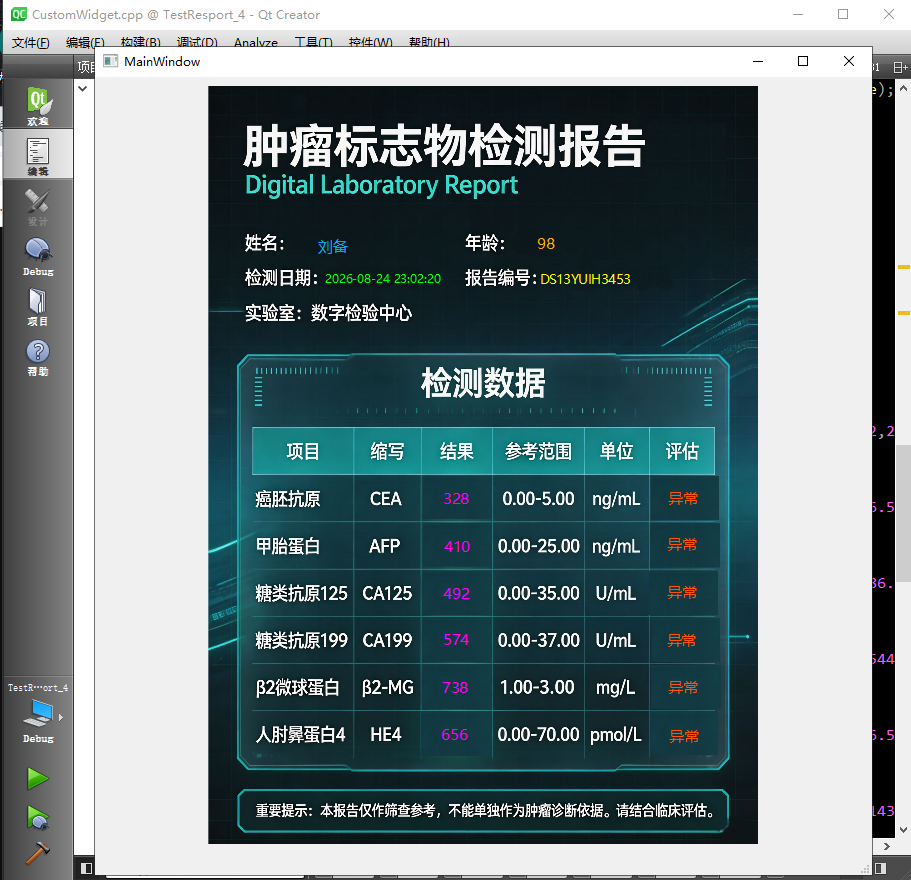

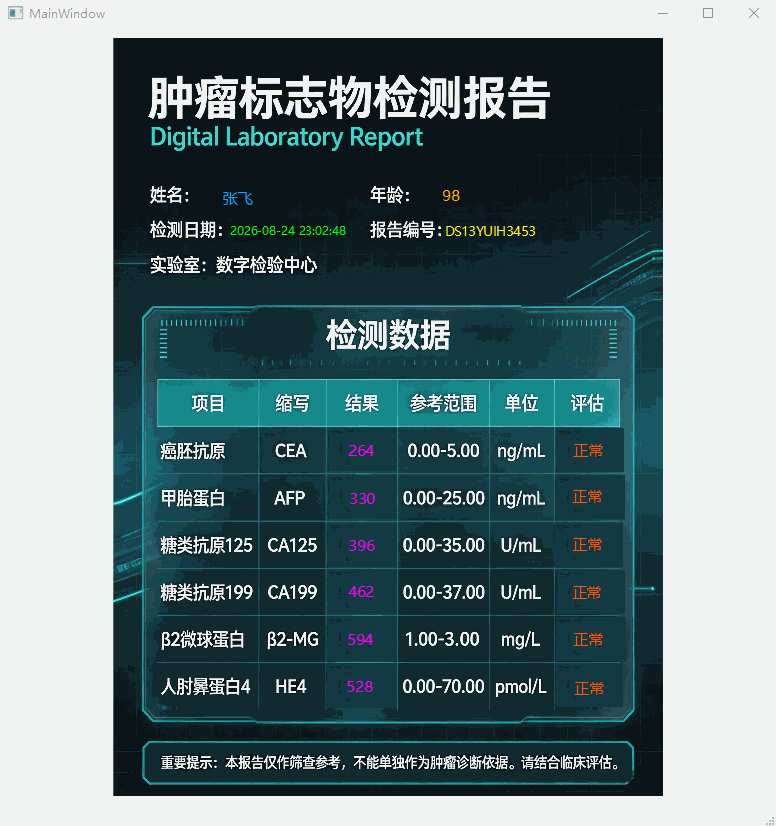

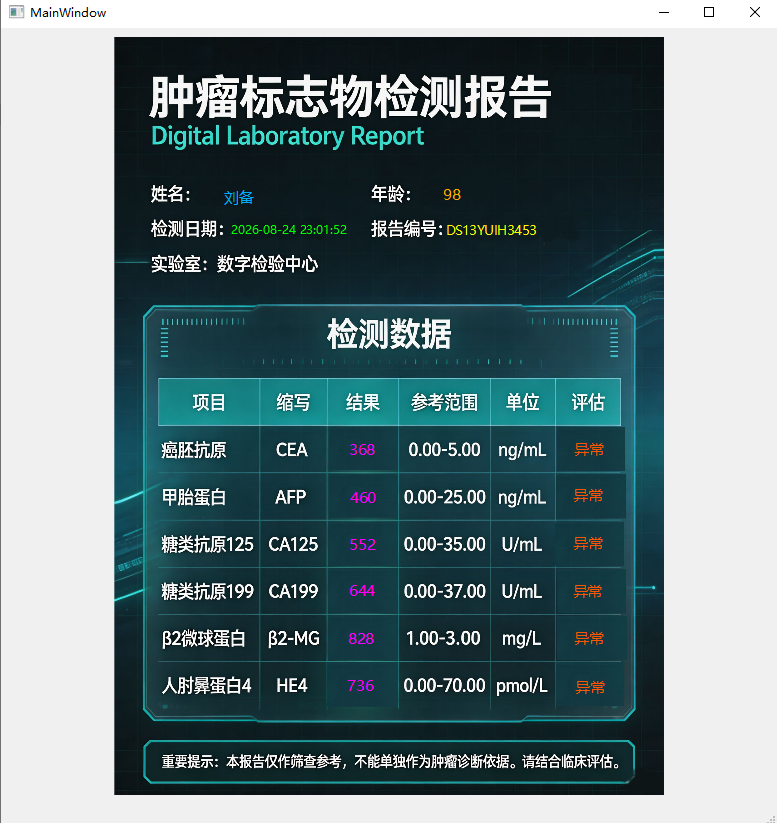

最终实现效果如上图：深色科技网格背景，青蓝色霓虹发光边框，大标题 + 英文副标题；

顶部区域：姓名、年龄、检测日期、报告编号、实验室信息文本排版；
中间核心模块：带圆角外框的 "检测数据" 模块，内部绘制完整表格，包含项目、缩写、结果、参考范围、单位、评估六列表格；
表格内填充肿瘤标志物检测项目（CEA、AFP、CA125、CA199、β2‑MG、HE4）以及对应参考范围与单位；
底部提示栏：圆角提示框，输出免责重要提示文本；整体配色深色底色 + 青蓝科技色调，模拟数字检验中心的数字化报告风格，AI背景图层+ QPainter 绘制，不使用 QTableWidget 等控件。

项目创意点：

1、放弃传统控件，QPainter+AI背景实现报表

传统做法用 QTableWidget，很难实现圆角发光外框、渐变边框效果。
2、科技深色 UI 配色体系

整体采用深色底色，搭配青蓝色科技主题色，区分标题文字、表头背景、表格行背景、提示栏背景。表头使用渐变填充，表格奇偶行可以扩展做颜色区分，非常适合医疗、工业检测类软件风格。

3、表格通用绘制逻辑，可复用

封装表格绘制函数，传入表头数组、数据数组、单元格宽高，即可自动绘制网格、填充文字。

4、文本多区域分区排版

页面划分为：标题区、个人信息区、表格组件区、底部提示区。不同区域坐标隔离，后续修改某一块内容，不会干扰其他区域，方便迭代。

三、实现流程

1、主窗口MainWindow

复制代码

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    timer = new QTimer();  // 创建定时器对象
     connect(timer,SIGNAL(timeout()),this,SLOT(SlotTimer()));
}

2、核心代码

主要在CustomWidget.cpp中

复制代码

//绘制文本
void DrawText(QPainter &painter,const QRectF &rect,QString str,double angle,int size,QString fontFamily,int textAlignment)
{
QRectF rotatedRect(-rect.width()/2, -rect.height()/2, rect.width(), rect.height());
qreal cx = rect.x() + rect.width() / 2;
qreal cy = rect.y() + rect.height() / 2;
QFont font = QFont(fontFamily, size);
painter.setFont(font);
painter.save();
painter.translate(cx, cy);
painter.scale(1, -1);
painter.rotate(-angle);
painter.drawText(rotatedRect,textAlignment,str);
painter.restore();
}
//绘制图片
void DrawImage(QPainter &painter, QImage &image, const QRectF &rect,double angle)
{
QRectF rotatedRect(-rect.width()/2, -rect.height()/2, rect.width(), rect.height());
qreal cx = rect.x() + rect.width() / 2;
qreal cy = rect.y() + rect.height() / 2;
painter.save();
painter.translate(cx, cy);
painter.rotate(angle);
painter.drawImage(rotatedRect, image);
painter.restore();
}
//绘制矩形
void rotateAndPaintRect(QPainter *painter, const QRectF &rect, int angle,bool isRound = false,int rx = 0,int ry = 0)
{
qreal cx = 0;
qreal cy = 0;
cx = rect.center().x();
cy = rect.center().y();
painter->save();
painter->translate(cx ,cy);
painter->rotate(angle);
QPointF drawOffset = rect.topLeft() - QPointF(cx,cy);
painter->drawRect(drawOffset.x(), drawOffset.y(), rect.width(), rect.height());
painter->restore();
}

四、源码开放

本期源码开放，有需要的朋友可以去下面位置找我~
