一、1MHz 之后，量产地狱才真正开始
2024-2025 年，GaN 在快充和 AI 服务器电源两个赛道同时提速。行业研究数据显示，GaN 在服务器电源中的渗透率已从 2024 年的约 12% 攀升至 2025 年的约 21%；在消费快充侧，百瓦级 GaN 充电器已是主流旗舰机型的标配。长城电源与英诺赛科合作的 AI 数据中心钛金级电源采用 GaN 方案后实现 96% 以上转换效率------效率红利真实存在，但它只属于能测得准、测得快的团队。
GaN 的效率优势来自高频：开关频率从 Si 时代的 100-300kHz 一路推到 MHz 级。频率上去了，磁性元件缩小了，功率密度翻倍了，但量产测试环节的三个老问题，在高频下被同步放大：
- 测得快（节拍）------测试吞吐直接决定产线成本
- 测得准（精度）------高频下测量本身会"说谎"
- 测得完（覆盖）------一致性验证不能漏掉参数离散度
这三点，恰好是传统为 Si 器件设计的 ATE 系统最难跟上的地方。本文将逐个拆解。
二、GaN vs Si：器件差异如何传导到测试指标

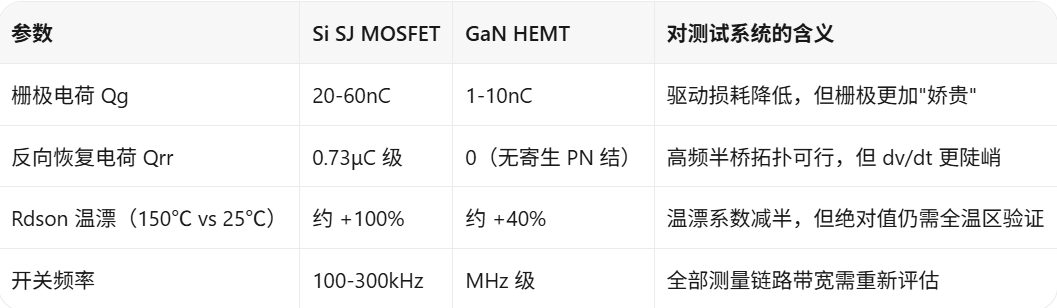

先看数据（650V 级，典型值对比）：
三条硬结论，每一条都直接改写测试规程：
结论一：栅极电荷降 70%+，换来的是栅极更脆弱。 GaN 的 Qg 只有同级别 Si 器件的十分之一量级（典型 1-10nC vs 20-60nC），这让 MHz 级开关的驱动损耗降到可接受范围。但代价是栅极耐受裕度极窄------eGaN 器件栅极额定电压通常仅 6V 左右，布局寄生电感引起的 L·di/dt 过冲就可能超限，造成永久损伤。这意味着 ATE 系统的上电时序不再是"能通就行"，软启动与限压策略必须成为标准配置。
结论二：反向恢复为零，换来的是边沿更陡。 GaN 没有体二极管反向恢复问题（Qrr=0），这是图腾柱 PFC、LLC 等 高频拓扑的效率根基。但零反向恢复意味着开关边沿的 dv/dt 可达数十至上百 V/ns 量级，远超 Si 器件。快速边沿在测试线缆的寄生电感电容中激发振荡，工装走线稍长，示波器上看到的振铃可能比真实信号还热闹。
结论三：温漂减半，不等于可以少测。 GaN 的 Rdson 温漂系数约为 Si 的一半（150℃ 下约 +40% vs 约 +100%），方向是好的。但量产一致性验证恰恰要覆盖 Vth（开启阈值）和 Rdson 的批次离散度------这两项参数的分布，直接决定电源整机效率分布和过温保护裕度，漏测等于把风险埋进客户端。
三、高频测试的三个测量陷阱
器件层面的差异，最终都会落到测量环节。以下三个陷阱，是 GaN 量产测试中反复出现的真实问题：
3.1 EMI 耦合：1MHz 边沿让测试线缆变成"天线"
MHz 级开关边沿的能量集中在数十至数百 MHz 的谐波上，恰好落在测试线缆的寄生谐振区间。现象是：同一块 DUT，换一根线缆、挪一个探头位置，纹波读数就变。这不是仪器坏了，而是测量链路本身成了耦合路径。
工程对策：测试工装采用短走线、大面积回流路径设计；敏感信号线与功率路径分开走线；必要时在采集前端加高通滤波，把开关谐波能量挡在 ADC 之前。
3.2 dv/dt 干扰：普通差分探头的共模噩梦
上百 V/ns 的共模摆率下，普通差分探头的共模抑制比（CMRR）随频率升高而快速衰减------探头规格书上的标称 CMRR 是低频值，到了开关谐波频段往往劣化一个数量级以上。结果就是：你以为在测差模纹波，实际上大头是共模串扰。
工程对策：选择高带宽、低容抗的有源差分探头，且探头衰减比要留够裕量；探头接地线越短越好，弹簧地线环优于鳄鱼夹长地线；测量点尽量靠近去耦电容端。
3.3 器件防护：一次过冲就是一批报废
GaN 栅极的 6V 裕度，在 ATE 系统上电瞬间就是一道生死线。传统 ATE 沿用 Si 时代的继电器切换时序，触点弹跳和浪涌叠加，很容易在栅极产生超标尖峰。研发阶段烧一两颗管子可以当作学费，产线上这就是批量事故。
工程对策：ATE 系统需具备可编程的软启动序列------偏置电压先于主电源建立、栅极驱动使能置于最后、每一步之间留足稳定时间；同时集成栅极电压实时监测，超限即刻中断并记录，而不是事后从良率报表倒查。
四、NSAT-8000 在 GaN 测试场景中的适配能力
上述挑战的共性在于：**单点技术都不难，难的是把防护时序、测量方法、数据判定整合成一条稳定的量产序列。**这正是自动化测试平台的价值区间。以纳米软件 NSAT-8000 电源模块测试系统（基于 ATECLOUD 平台开发）为例：
（1）软启动序列与栅极防护。 NSAT-8000 内置可配置的上电时序控制，偏置、驱动、主回路的加电顺序与延时均可按 GaN 器件手册要求编排；测试过程中栅极电压纳入实时监测项，异常即中断。前面提到的"软启动+限压+实时监测"三件套，在平台上属于标准配置项，而非定制开发。
（2）高频测量方法固化进序列。 探头选型、接地方式、滤波设置这些"老师傅经验"，可以连同测试项一起编入可视化测试序列------拖拽式编排，无需 LabVIEW 级开发。工艺变更时改序列不改代码，不同工位执行同一套方法，测量一致性不再依赖某个具体的人。
（3）参数离散度批量统计。 ATECLOUD 的数据洞察模块对批次内 Vth、Rdson 分布自动统计（CPK/分布直方图），效率与参数离散的相关性一目了然。GaN 时代的一致性验证，靠的是批次数据说话，而不是抽检碰运气。
（4）一个真实案例的量级参考。 国内某氮化镓快充电源知名厂家，研发原始数据曾需手动整理数小时才能出报告。该用户在 ATECLOUD 为期 1 个月的试用中，自主完成测试流程搭建，并自定义 6 岁专属测试报告模板；最终实现测试效率提升 80%，报告生成时效提升 90%，数据可追溯、质控标准化同步落地。（数据来源：ATECLOUD 官方用户案例，单用户实际效果，具体数值因产品与场景而异。）
五、结语
GaN 不会淘汰电源测试工程师，但会淘汰按 Si 思路搭建的测试体系。器件参数的进步（Qg 降低、Qrr 归零、温漂减半）每一项都在把难度从"设计端"转移到"验证端"------高频 EMI、dv/dt 干扰、栅极防护，是每一套面向 GaN 的 ATE 系统都必须回答的问题。答案不玄妙：软启动时序、探头与接地规范、离散度统计，再加一套能把这些方法固化为标准序列、让数据自动说话的平台。效率革命的下半场，比的是测试。
