HN32516直接替代KP3211,改电感参数,输出电流可到900mA~1A

做非隔离BUCK方案,KP3211SGA缺货+电流上限卡死在700mA,遇到大负载又力不从心。HN32516直接替代,电流轻松飙到900mA~1A,电感参数一改就搞定!

最近我们拿HN32516做替代测试,发现这颗芯片内阻只有2Ω,比KP3211SGA直接降了一半,发热更小、效率更高。最关键的是,通过调整电感参数,输出电流可以稳稳做到900mA~1A,比原来提升了一大截。

替代亮点:

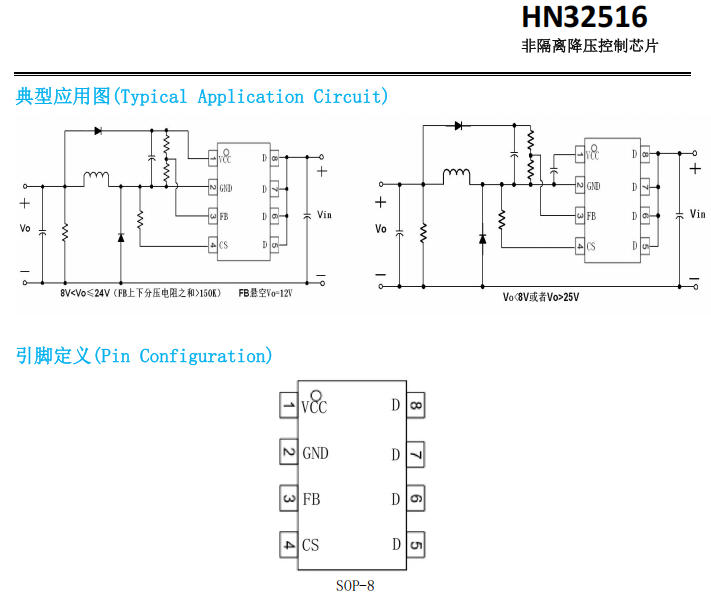

封装兼容:都是SOP-8,脚位基本一致,可以直接替换

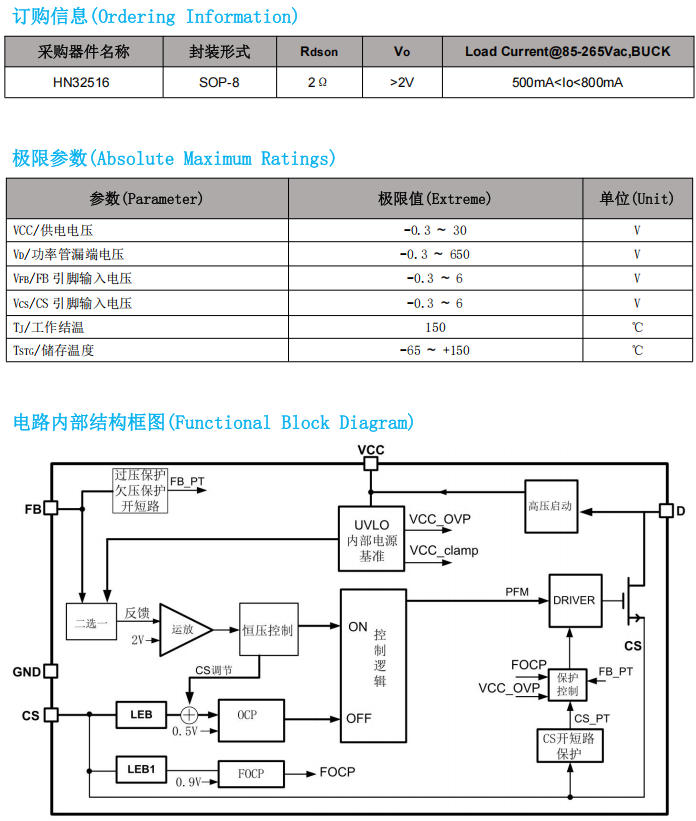

内阻更低:HN32516内阻2Ω,KP3211SGA是4Ω,导通损耗更小

保护更全:过压、欠压、过温、CS开短路保护一样不少,还多了电感饱和保护

关键改动------电感参数:

想要电流上到900mA~1A,电感必须跟上。我们把电感改成了220μH / 8×10磁芯 / 0.25线径满绕。这个参数搭配HN32516的低内阻,满载运行温升可控,纹波也漂亮。

实测效果:

输出电流:900mA~1A稳定输出

应用场景:小家电、小风扇、智能插座等需要大一点电流的场合

外围改动小:基本沿用原方案,主要换芯片+调电感

HN32516芯片亮点速览

内置650V高压MOS,外围极简

PWM+PFM多模式,效率与待机兼顾

FB悬空默认12V输出,调试省心

过压、过流、过温全保护,可靠性在线

缺货不用慌,升级不用改板,这才是替代方案该有的样子。

如果你现在用KP3211SGA,缺货+电流不够用,或者想给产品留点功率余量,不妨试试HN32516。换个芯片、改个电感,成本差不多,电流直接翻倍,性价比很高。
