【车载 Android】从 AAR 到 Plugin：Launcher 卡片插件化解耦实践

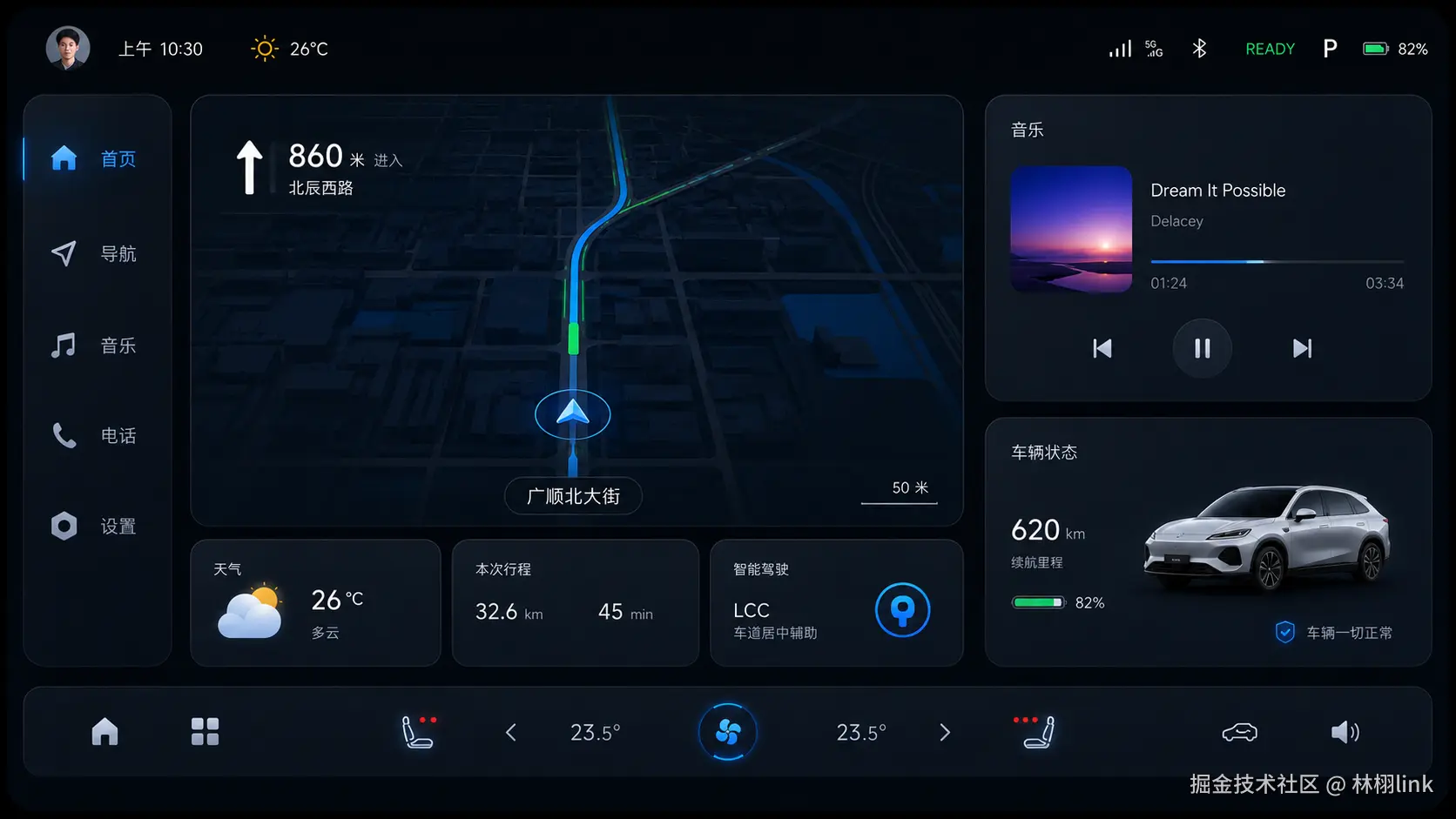

随着智能座舱功能越来越丰富，多媒体、车设、天气等业务都开始以卡片形式集成到 Launcher 中，Launcher 也逐渐变成了各类座舱业务的聚合入口。早期卡片数量较少时，还可以由 Launcher 团队直接开发，简单场景则通过 Widget 实现。随着卡片越来越多，我们不得不将卡片交给各个业务 Owner 开发，再以 AAR 的方式集成到 Launcher。

但 AAR 本质上仍然是编译期集成，业务与 Launcher 之间依然存在较强的版本和发布耦合。当卡片规模进一步扩大以后，Launcher 的调试、维护都变得非常困难，一个更自然的问题就出现了：

能不能让业务卡片不再作为 Launcher 的一部分参与编译，而是像"插件"一样，由独立 APK 提供实现，在运行时被 Launcher 动态发现、加载和使用？

这也就引出了 Android 中一个很有意思的架构设计------Plugin（插件）机制。通过 Plugin，我们可以尝试把 Launcher 从"所有业务代码的承载者"，转变为"插件的宿主和调度者"：Launcher 只定义接口、生命周期和展示容器，具体的卡片能力则由不同业务插件分别实现，从而进一步降低模块之间的耦合。

早期做互联网 Android 应用的朋友，对"插件化"这个概念应该并不陌生。不过这里要介绍的 Plugin，并不是常见的应用层插件化框架，而是 Android 原生系统中已经存在的一套插件机制 。例如博主早年介绍过的 车载 Android 应用开发与分析 - 初试 SystemUI Plugin，就是其中比较典型的应用。

本文将尝试移植 SystemUI Plugin Framework，并在自定义 Launcher 中实现对第三方 Widget 插件 APK 的动态加载。

这次移植主要有三个目标：

验证 宿主 APK 动态加载插件 APK 在车机环境中的可行性；
验证 Launcher 卡片由独立 APK 提供并动态加载 的架构方案；
将 SystemUI Plugin Framework 从 SystemUI 工程中剥离，封装为可独立维护和复用的 SDK。

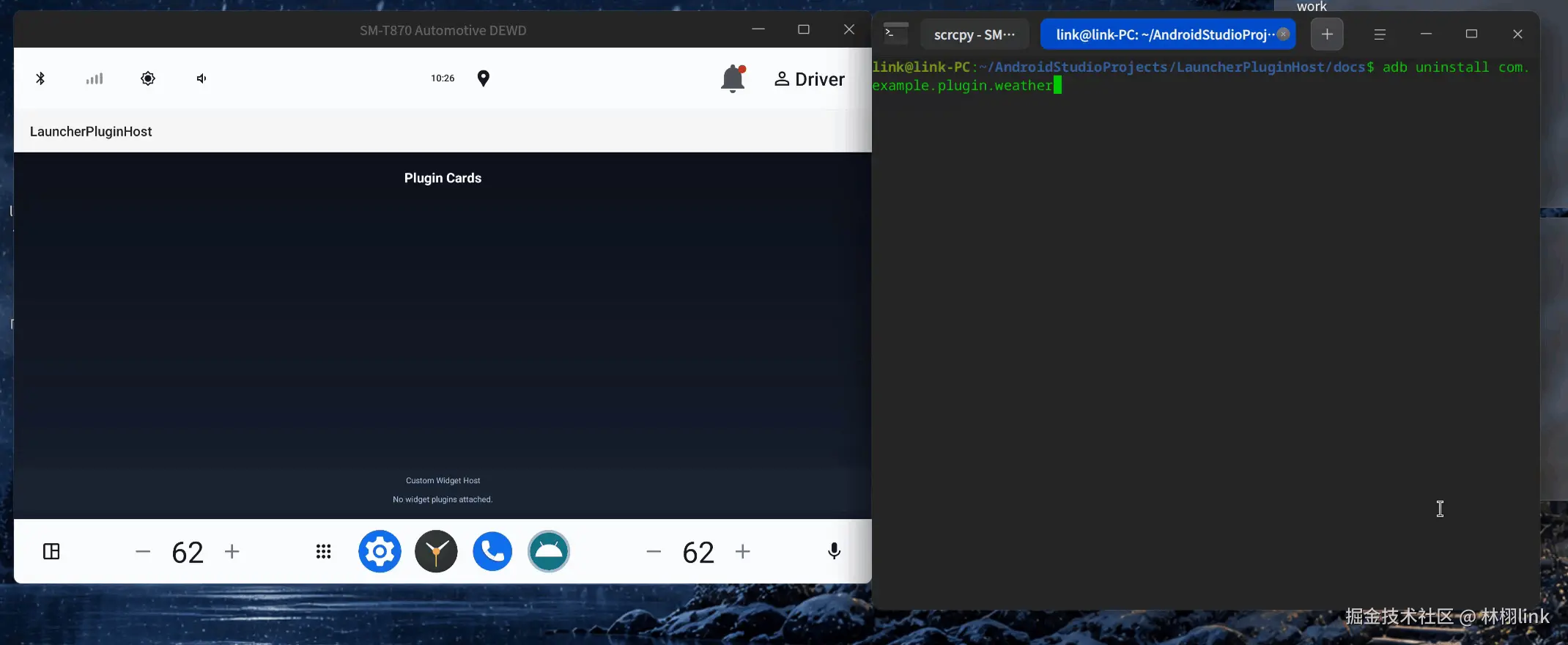

一、整体架构与效果演示

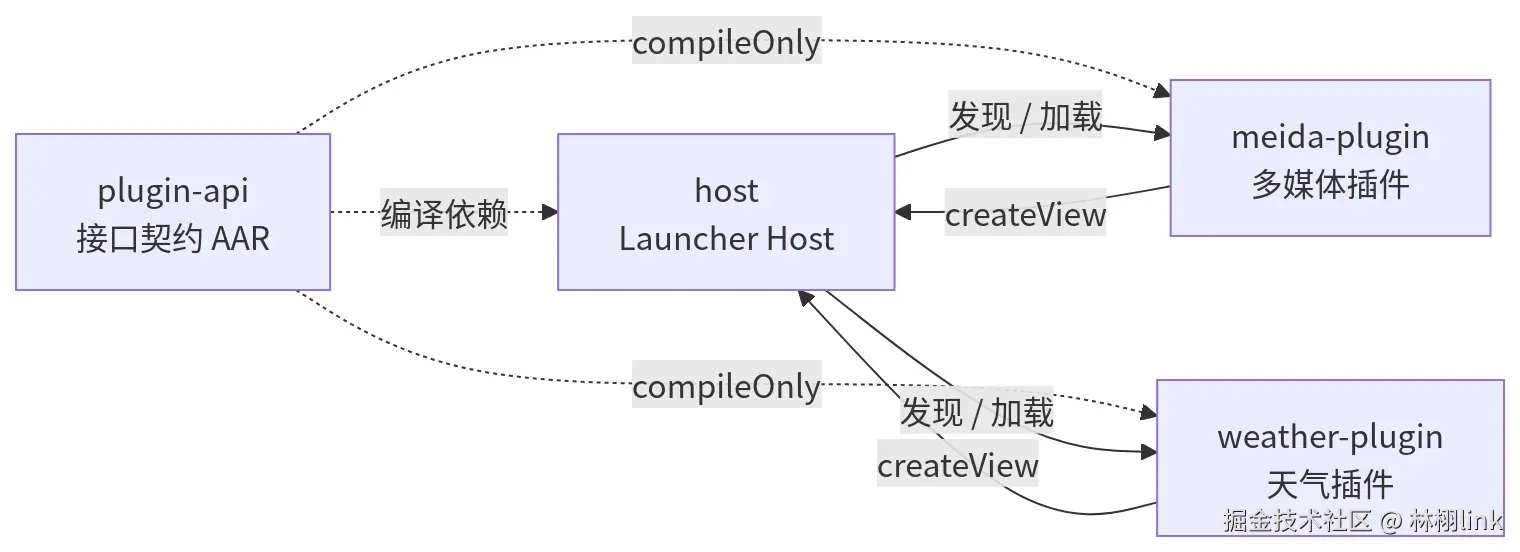

工程一共包含四个 Gradle Module：

Module	类型	作用
plugin-api	Library	Plugin 接口、Listener、生命周期接口和版本注解
host	Application	插件宿主，负责发现、加载和生命周期管理
media-plugin	Application	多媒体卡片插件
weather-plugin	Application	天气卡片插件

1.1 plugin-api：宿主和插件之间的 Sdk

plugin-api 不包含任何具体实现，只定义双方都需要遵守的接口。

主要包括：

接口 / 注解	作用
Plugin	所有插件的基础接口
PluginListener	插件生命周期回调
PluginLifecycleManager	控制单个插件实例的加载与卸载
WidgetViewPlugin	Launcher 卡片插件接口
LauncherOverlayPlugin	Launcher Overlay 插件接口
@Requires	声明依赖接口版本
@ProvidesInterface	声明 Plugin API 版本

对于 Launcher 来说，它并不需要知道"天气卡片"或者"音乐卡片"具体是怎么实现的，只需要认识：WidgetViewPlugin，然后调用类似：

scss 复制代码

View createView(Context pluginContext);

即可获取插件提供的 View。这也是整个 Plugin 架构最核心的思想：

Host 依赖接口，而不是依赖具体业务实现。

二、插件是怎么被发现的

AOSP 的设计非常有意思。插件实现类会在 Manifest 中声明成一个 <service>：

ini 复制代码

<service
    android:name=".widget.MediaWidgetViewPlugin"
    android:exported="false">

    <intent-filter>
        <action android:name="com.android.systemui.action.PLUGIN_WIDGET_VIEW" />
    </intent-filter>

</service>

但这个 Service 不会真正被启动。它只是借用了 PackageManager 已有的 Intent 查询机制，把 Service 当成一个"插件注册表"。

AOSP 源码中的注释说得非常直接：

This isn't actually a service and shouldn't ever be started, but is a convenient PM based way to manage our plugins.

Host 只需要：

ini 复制代码

Intent intent = new Intent(action);
List<ResolveInfo> result =
        packageManager.queryIntentServices(intent, 0);

即可找到所有声明了对应 Action 的插件组件。

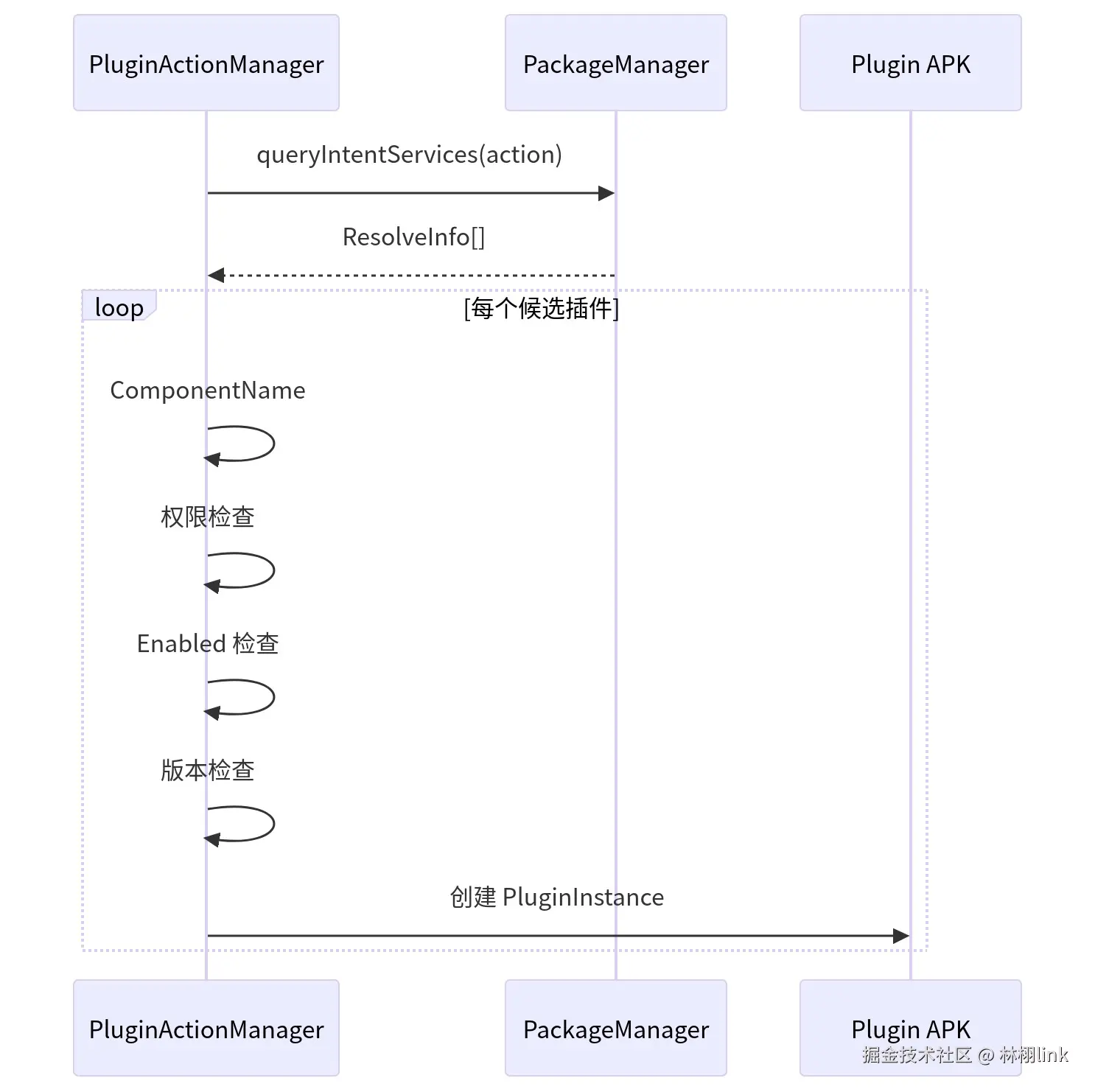

整个过程可以概括成：

这里需要注意：PackageManager 查询负责"发现候选插件"，真正是否允许加载，则由 PluginActionManager 后续继续校验。

例如 AOSP 会进一步检查：

scss 复制代码

mPm.checkPermission(PLUGIN_PERMISSION, packageName)

没有 Plugin 权限的 APK，即使被查询出来，也不会进入后续加载流程。

三、插件是怎么被加载的

SystemUI 并不会直接使用宿主 ClassLoader 去加载插件，而是为插件创建独立的：PathClassLoader

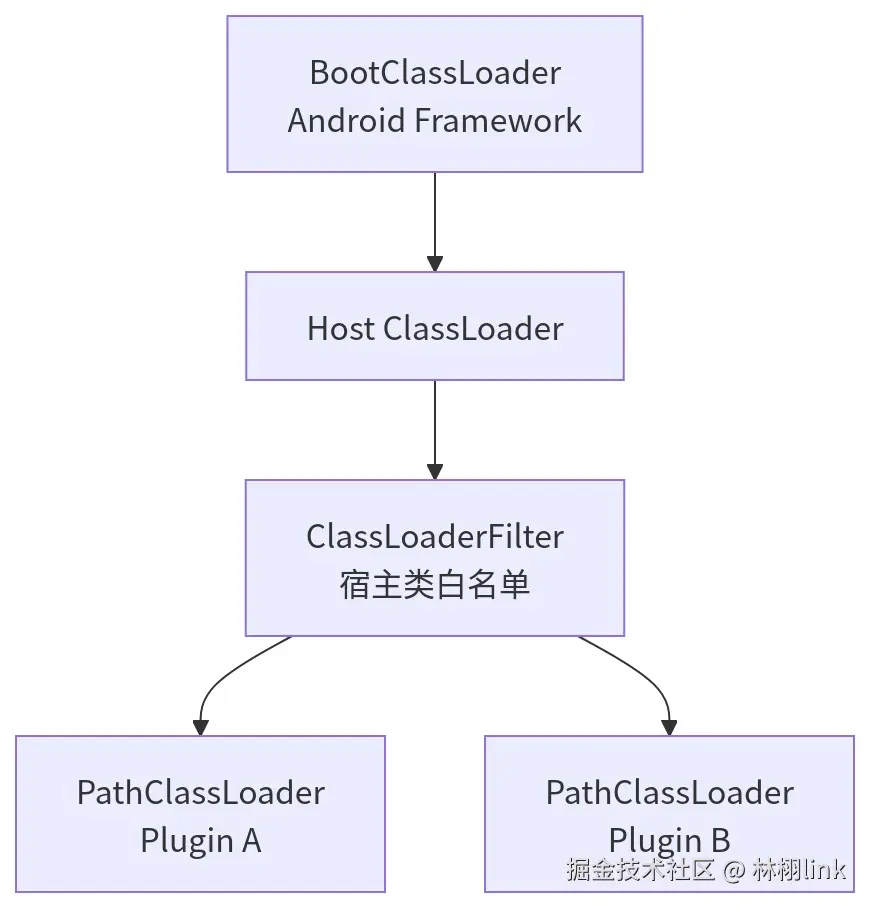

核心结构大致如下：

3.1 ClassLoader 隔离

核心代码来自 PluginInstance：

ini 复制代码

List<String> zipPaths = new ArrayList<>();
List<String> libPaths = new ArrayList<>();

LoadedApk.makePaths(
        null,
        true,
        appInfo,
        zipPaths,
        libPaths);

ClassLoader classLoader = new PathClassLoader(
        TextUtils.join(File.pathSeparator, zipPaths),
        TextUtils.join(File.pathSeparator, libPaths),
        getParentClassLoader(baseClassLoader));

其中：

scss 复制代码

LoadedApk.makePaths(...)

负责获得插件 APK、Native Library 等加载路径。然后创建：PathClassLoader 加载插件代码。

3.2 ClassLoaderFilter

插件的 Parent ClassLoader 并不是直接暴露整个 Host，而是包了一层：ClassLoaderFilter 。在我的移植版本中，只开放了几个必要的包：

c 复制代码

androidx.constraintlayout.widget
com.android.systemui.common
com.android.systemui.log
com.android.systemui.plugin

其目的不是做真正意义上的"安全沙箱"，而是限制插件能够直接访问的 Host 实现类。

更准确地说，它提供的是：

ClassLoader 层面的类可见性隔离。

插件仍然运行在 Host 进程，因此不能把它理解为进程级安全隔离。

3.3 反射创建插件

找到插件类以后，通过插件 ClassLoader 进行反射：

ini 复制代码

ClassLoader loader = mClassLoaderFactory.get();

Class<T> instanceClass = (Class<T>) Class.forName(
        mComponentName.getClassName(),
        true,
        loader);

T result = (T) mInstanceFactory.create(instanceClass);

至此：

markdown 复制代码

Plugin APK
    ↓
PathClassLoader
    ↓
Class.forName()
    ↓
Plugin 实例

插件代码正式进入 Host 进程执行。

3.4 加载资源

仅仅加载 Java 类还不够，插件通常还需要访问自己的：

c 复制代码

layout
drawable
string
color
style

因此 Host 还需要为插件创建独立的 Application Context：

ini 复制代码

Context context =
        mContext.createApplicationContext(appInfo, 0);

随后再包一层：

复制代码

PluginContextWrapper

关键点是重写：

typescript 复制代码

@Override
public ClassLoader getClassLoader() {
    return mClassLoader;
}

同时对 LayoutInflater 做：

kotlin 复制代码

cloneInContext(this)

这样插件在：

scss 复制代码

LayoutInflater.inflate(...)

自己的 XML 时，遇到自定义 View 也能够通过插件自己的 ClassLoader 找到对应类。

最终：

复制代码

PluginContext
├── Resources → Plugin APK
└── ClassLoader → Plugin PathClassLoader

插件的代码和资源才真正连在一起。

四、插件的生命周期

插件并不是简单地：

lua 复制代码

load → 永久存在

而是拥有完整生命周期：

markdown 复制代码

onPluginAttached
        ↓
onPluginLoaded
        ↓
onPluginUnloaded
        ↓
onPluginDetached

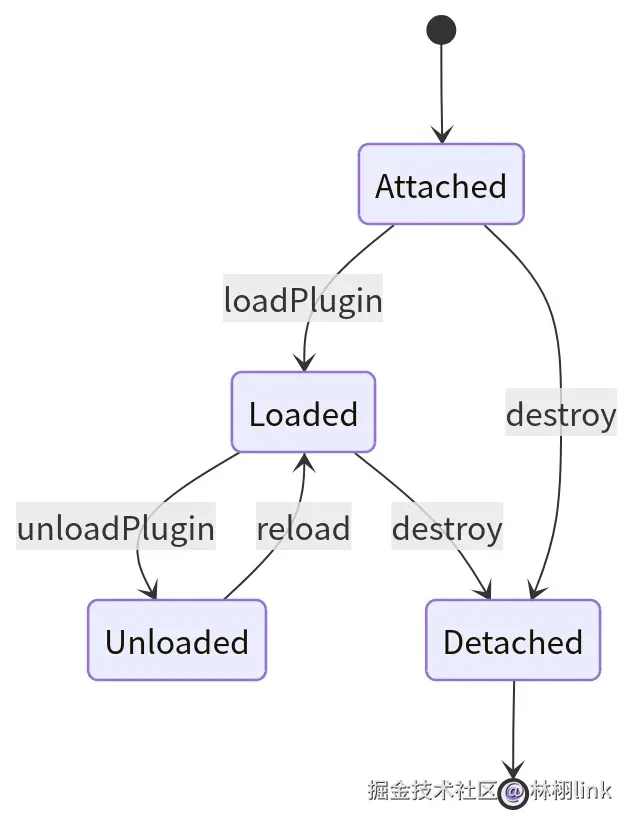

对应关系大致如下：

其中：

4.1 onPluginAttached

Host 已经发现 Plugin，但插件实例不一定马上加载。

Listener 可以返回：

arduino 复制代码

false

实现延迟加载。

4.2 onPluginLoaded

插件已经完成：

sql 复制代码

ClassLoader
→ Instance
→ PluginContext
→ Version Check

此时 Host 可以正式使用插件。

4.3 onPluginUnloaded

插件实例被释放。

这里应该：

Remove View
Cancel Animator
Remove Handler Callback
释放 Listener

4.4 onPluginDetached

PluginInstance 生命周期彻底结束。

五、插件 APK 更新后发生什么

PluginManagerImpl 会监听：

复制代码

PACKAGE_ADDED
PACKAGE_CHANGED
PACKAGE_REPLACED
PACKAGE_REMOVED
USER_UNLOCKED

例如插件执行：

复制代码

adb install -r plugin.apk

系统发送：

复制代码

PACKAGE_REPLACED

Host 收到以后会：

scss 复制代码

PACKAGE_REPLACED
      ↓
clear ClassLoader
      ↓
reloadPackage()
      ↓
removePkg()
      ↓
queryPkg()
      ↓
创建新的 PluginInstance
      ↓
加载新插件

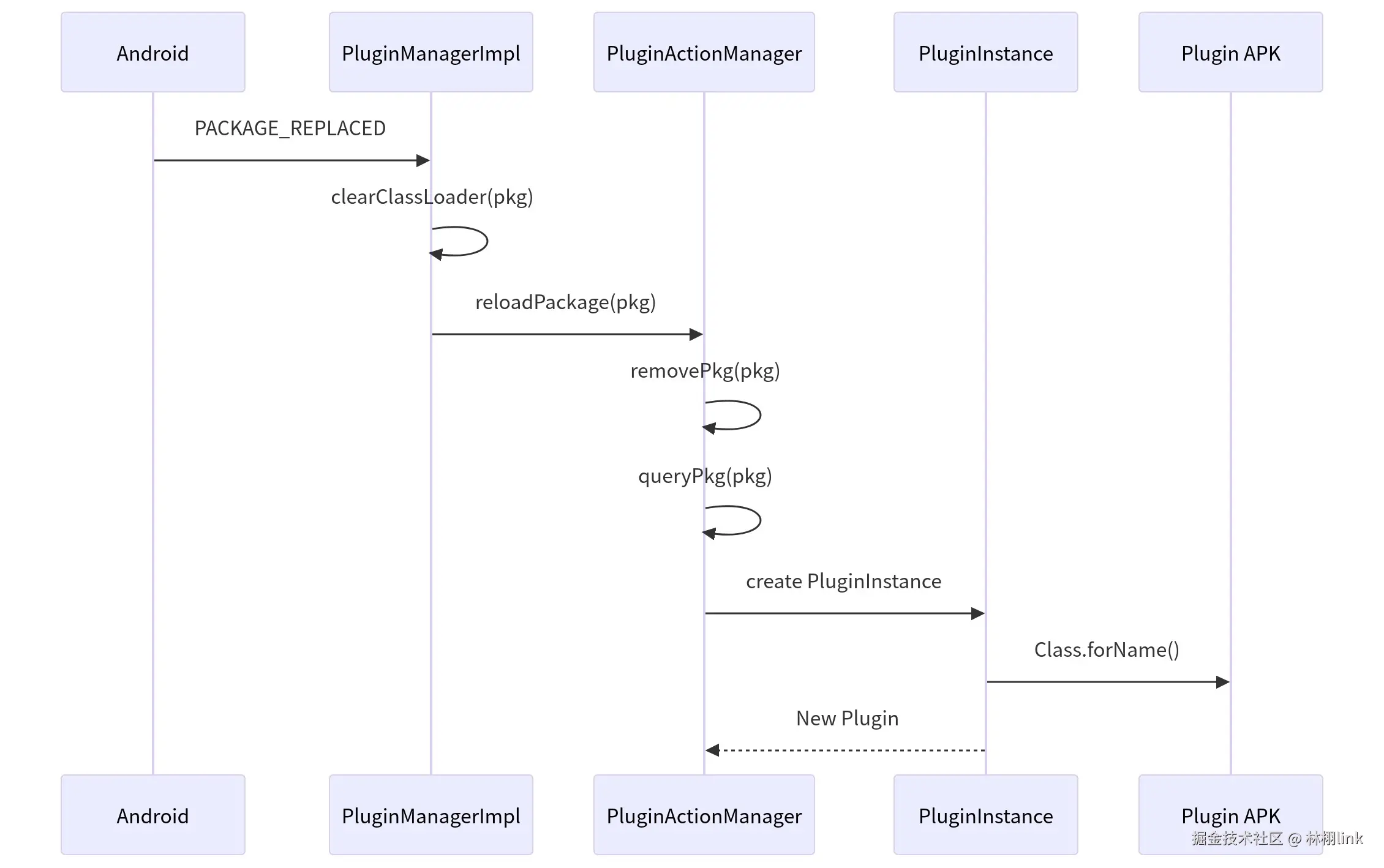

对应时序：

理论上，这条链路可以实现：

插件 APK 更新，而 Host APK 不重新安装。

如果框架实现完整，Host 本身也不应该依赖 force-stop 才能看到新代码。

如果实际调试中仍然必须：

arduino 复制代码

adb shell am force-stop com.android.launcher3

才能更新，则通常说明还有：

旧 ClassLoader 没有清理；
Plugin View 仍被持有；
PluginInstance 生命周期没有完整退出；
静态对象持有旧插件；
Context / Listener / Animator 存在引用；

等问题。

因此 force-stop 更适合作为调试兜底手段，而不应该成为正式 Plugin 热更新机制的一部分。

六、安全与稳定性

Plugin 最大的优势是灵活，但最大的风险也来自这里：

插件代码最终运行在 Host 进程里。

如果 Host 是：

复制代码

android.uid.system

那么插件代码进入 Host 进程以后，实际上也是在这个进程的权限边界内执行。

因此这套机制不适合加载真正意义上的"不可信第三方 APK"。

它更适合：

复制代码

OEM 内部业务插件
系统预装插件
平台签名插件
受控软件生态

AOSP 本身也做了多层保护。

6.1 Signature Permission

Host 定义：

ini 复制代码

<permission
    android:name="com.android.systemui.permission.PLUGIN"
    android:protectionLevel="signature" />

Plugin 申请：

ini 复制代码

<uses-permission
    android:name="com.android.systemui.permission.PLUGIN" />

然后 Host 在加载插件之前再次检查：

scss 复制代码

mPm.checkPermission(PLUGIN_PERMISSION,packageName)

因此流程其实是：

markdown 复制代码

PackageManager 发现候选插件
        ↓
PLUGIN permission 校验
        ↓
Plugin Enabled 校验
        ↓
版本校验
        ↓
加载

在这个 PoC 中，Host 和 Plugin 使用同一套平台签名，从而限制能够接入 Plugin Framework 的 APK 范围。

6.2 Plugin API 版本校验

SystemUI Plugin 并不是简单判断：

复制代码

versionCode

而是通过：

less 复制代码

@ProvidesInterface
@Requires

描述 Plugin API 之间的依赖关系。

随后由 VersionChecker 进行匹配。这样 Host 可以判断：

Plugin API 太老
Plugin API 太新
依赖接口版本不匹配

而不是等到真正调用方法时才出现：NoSuchMethodError、LinkageError，对于长期演进的 Launcher Plugin API，这一点非常重要。

6.3 Crash 熔断

插件和 Host 运行在同一个进程，一个插件 Crash 就可能直接拖垮整个 Launcher。

因此 AOSP 设计了一套 Plugin Disable 机制。如果能够从堆栈中定位到某个 Plugin，则禁用对应 Plugin。如果无法判断是谁导致 Crash，则：

css 复制代码

for (PluginActionManager<?> manager : mPluginMap.values()) {
    manager.disableAll();
}

也就是：

找不到肇事插件时，宁可全部关闭。

对于 SystemUI 或 Launcher 这种核心系统进程，这种设计是合理的。

核心目标不是保证插件一定运行，而是：

优先保证宿主进程能够恢复。

6.4 Production Build 限制

AOSP Plugin Framework 本身对生产版本非常谨慎。

核心逻辑类似：

kotlin 复制代码

if (!mIsDebuggable && !isPluginPrivileged(component)) {
    return null;
}

即：

markdown 复制代码

userdebug / eng
    → 可以用于普通 Plugin 调试

user
    → 只允许 privileged Plugin

因此这套框架本身就不是为"任意第三方 APK 动态执行代码"设计的。

它更接近：

受控环境下的系统模块动态扩展机制。

七、多个插件如何共存

这里还有一个比较值得注意的问题。PluginActionManager 默认：

ini 复制代码

allowMultiple = false

当同一个 Action 查询到多个 Plugin 时，会认为出现冲突。

因此最初：

复制代码

example-plugin
weather-plugin

都声明：PLUGIN_WIDGET_VIEW 时，并不能同时加载。本项目使用不同 Action 区分不同卡片类型：

复制代码

PLUGIN_WIDGET_VIEW
PLUGIN_WIDGET_VIEW_WEATHER

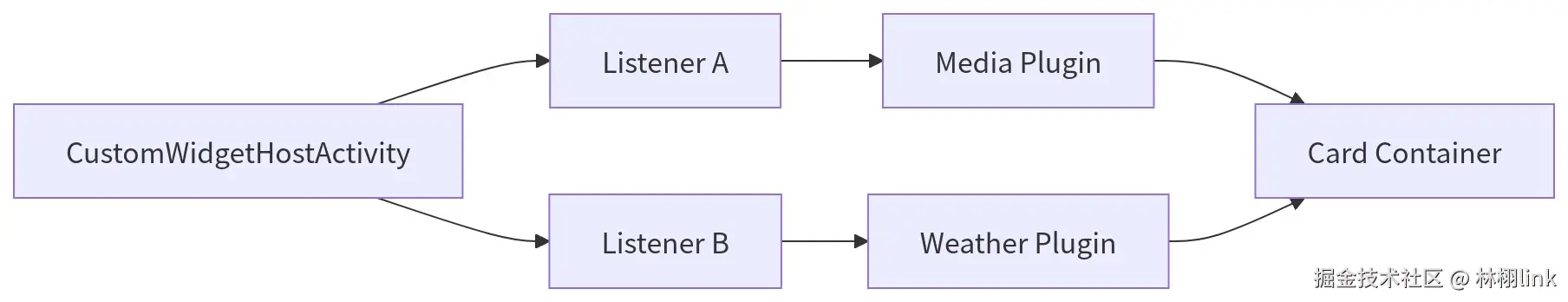

Host 分别注册：

css 复制代码

Listener A
Listener B

形成：

并通过：

javascript 复制代码

Map<String, View> mPluginViews;

维护每个 Plugin 对应的 View 生命周期。

实际日志：

makefile 复制代码

PluginInstance: Created plugin:
com.example.plugin.widget.ExampleWidgetViewPlugin

ExampleWidgetViewPlugin: onCreate
ExampleWidgetViewPlugin: createView

PluginInstance: Created plugin:
com.example.plugin.weather.WeatherWidgetViewPlugin

证明两个 Plugin 已经同时进入同一个 Host 进程。

八、总结

把 SystemUI Plugin 从 AOSP 中真正拆出来以后，会发现它的核心其实并不复杂。整套机制可以浓缩成几步：

markdown 复制代码

Plugin API
    ↓
Manifest Service + Action
    ↓
PackageManager 发现
    ↓
Permission / Version 校验
    ↓
PathClassLoader
    ↓
PluginContext
    ↓
Reflection
    ↓
Plugin Lifecycle

但真正有价值的并不是"动态加载 APK"本身，而是它解决了一个架构问题：

markdown 复制代码

传统 Launcher

Launcher APK
├── Media Card
├── Weather Card
├── Vehicle Card
├── Navigation Card
└── ...

            ↓

Plugin 化 Launcher

Launcher Host
├── Plugin API
├── Plugin Manager
└── Card Container

Media Plugin APK
Weather Plugin APK
Vehicle Plugin APK
Navigation Plugin APK

Launcher 从原来的：

所有业务代码的承载者

逐渐转变为：

Plugin 的宿主、调度者和展示容器。

业务卡片则可以拥有独立的代码、资源、版本和生命周期。对于传统互联网 App，这种依赖隐藏 API、运行在宿主进程内的 Plugin 方案显然不合适。

但对于能够掌控 Framework、系统签名以及整体软件生态的 智能座舱平台 来说，这套 Plugin 机制反而非常适合作为模块解耦的一种手段。理解并掌握其实现原理后，它的应用场景也不必局限于 Launcher 和 SystemUI，同样可以扩展到其他需要动态扩展和独立交付的系统模块中。

本文由 ChatGPT-5.6 Sol 辅助编写，代码由 Deepseek V4-Flash 生成，KiMi-K3 二次 Review。

源码：github.com/linxu-link/...
