高精度MEMS电容式倾角传感器：原理、结构与Python三维可视化

摘要

本文从物理原理出发，系统阐述高精度MEMS电容式倾角传感器的核心工作机制与微结构设计，涵盖X/Y轴折叠弹簧梁、差分电容梳齿、Z轴跷跷板结构等关键部件。同时，提供完整的Python三维可视化代码，通过交互式3D图形直观展示传感器内部结构。文章还涵盖Windows环境下Jupyter Notebook的配置、Python依赖安装及常见问题解决方案，适合工程师、研究人员及技术爱好者参考。

一、传感器核心工作原理

1.1 物理基础：从重力到电容

高精度倾角传感器的核心是一个微机电系统（MEMS）电容式加速度计。其基本原理是：通过测量重力加速度在传感器敏感轴上的分量，计算出物体的倾斜角度。

芯片内部有一个由悬臂梁（弹簧） 支撑的微小质量块（Proof Mass） 。当传感器发生倾斜时，质量块受到重力在敏感轴方向的分力作用，导致支撑梁发生微小的弯曲或位移 。这个位移量通过差分电容检测转换为电信号，再经ASIC电路处理后输出角度值。

1.2 差分电容检测原理（核心精度来源）

质量块作为一个可动极板 ，与两侧的固定电极 形成一对差分电容 C1 和 C2。

• 质量块居中时：C1 = C2，差分输出为零。

• 质量块偏移时：一侧间隙减小（电容增大），另一侧间隙增大（电容减小），差分输出 (C1 - C2) 正比于位移量。

差分测量的优势在于抵消共模干扰 （如温度漂移、电源波动），这是实现高精度的关键。

二、微结构三维设计详解

2.1 X/Y轴：蛇形折叠弹簧梁 + 梳齿电极

• 弹簧梁（Fold-beam） ：质量块通过四角对称的蛇形（Serpentine）折叠梁 悬挂在衬底上。每个弹簧由多个U形弯头串联而成，这种设计在极小的芯片面积内实现了较长的有效梁长，从而降低弹簧刚度（更柔软），使质量块对微弱重力变化更敏感。该结构在测量方向柔软 ，在非测量方向刚硬，同时能有效抑制质量块的扭转，确保测量纯净性。

• 梳齿电极（Comb-fingers） ：固定电极与可动电极交错排列，形成多个并联的差分电容对，增大了电容变化量，提高了信噪比和分辨率。

2.2 Z轴：跷跷板（Teeter-totter）结构

由于Z轴是垂直方向，质量块无法在平面内平移。工程上采用跷跷板结构：

• 质量块绕中心的扭转梁旋转。

• 当Z轴有加速度分量时，质量块一端下沉、一端上翘，导致上下极板间隙发生相反变化（一侧变小、一侧变大），同样通过差分电容检测垂直方向的倾斜分量。

三、Python三维可视化代码

以下代码可在Jupyter Notebook中运行，生成三张结构示意图：

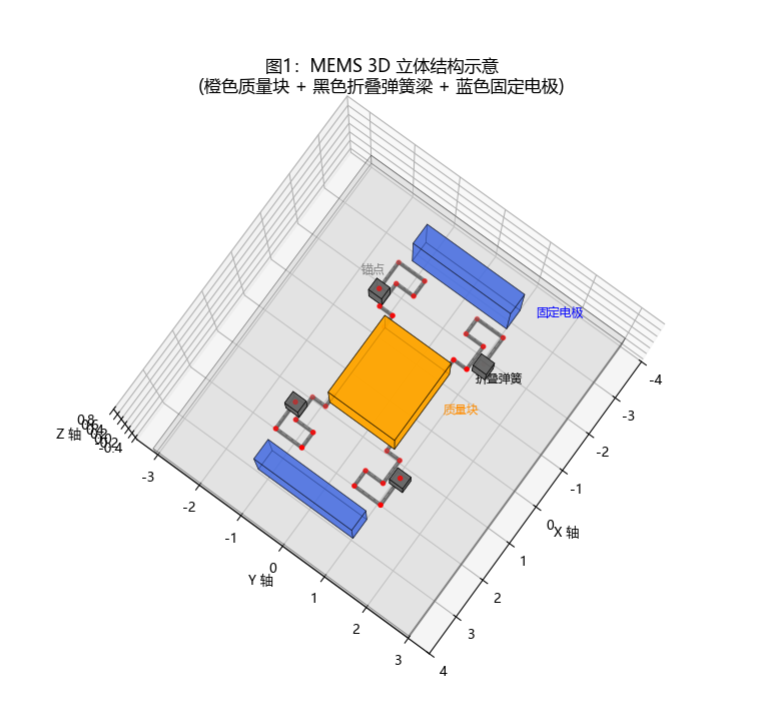

1. 3D立体视图 ：展示质量块、蛇形折叠弹簧梁、固定电极及锚点的空间布局，支持鼠标拖拽旋转。

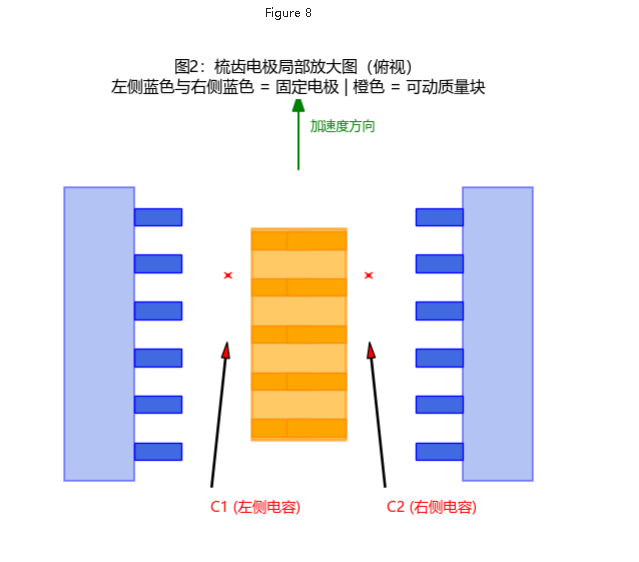

2. 梳齿电极俯视放大图 ：展示差分电容 C1 和 C2 的间隙位置。

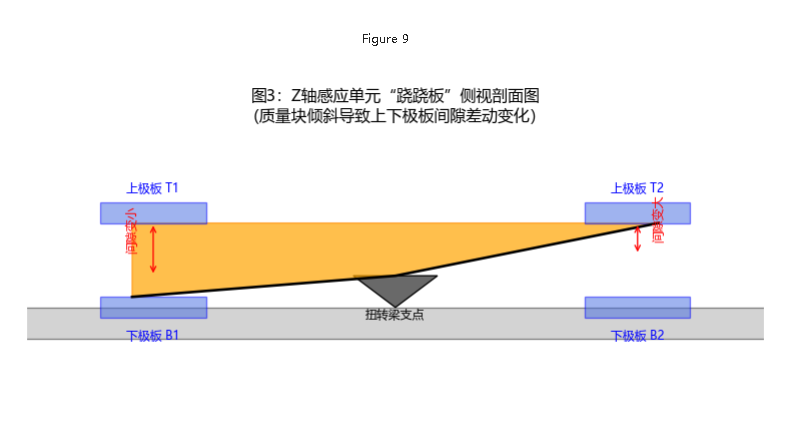

3. Z轴跷跷板侧视剖面图：展示质量块倾斜导致的间隙差动变化。

%matplotlib qt          # 使用独立的Qt交互窗口（支持鼠标旋转）
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from mpl_toolkits.mplot3d.art3d import Poly3DCollection
import numpy as np
import matplotlib.patches as patches

# 设置中文字体（消除 Glyph missing 警告）
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei']
plt.rcParams['axes.unicode_minus'] = False

# ============================================================
# 辅助函数：在3D图中绘制长方体
# ============================================================
def plot_cube(ax, center, size, color, alpha=0.6, edgecolor='k'):
    x, y, z = center
    dx, dy, dz = size
    verts = [[x-dx/2, y-dy/2, z-dz/2],
             [x+dx/2, y-dy/2, z-dz/2],
             [x+dx/2, y+dy/2, z-dz/2],
             [x-dx/2, y+dy/2, z-dz/2],
             [x-dx/2, y-dy/2, z+dz/2],
             [x+dx/2, y-dy/2, z+dz/2],
             [x+dx/2, y+dy/2, z+dz/2],
             [x-dx/2, y+dy/2, z+dz/2]]
    faces = [[verts[0], verts[1], verts[2], verts[3]],
             [verts[4], verts[5], verts[6], verts[7]],
             [verts[0], verts[1], verts[5], verts[4]],
             [verts[2], verts[3], verts[7], verts[6]],
             [verts[0], verts[3], verts[7], verts[4]],
             [verts[1], verts[2], verts[6], verts[5]]]
    collection = Poly3DCollection(faces, alpha=alpha, facecolor=color, edgecolor=edgecolor, linewidths=0.5)
    ax.add_collection3d(collection)
    return collection

# ============================================================
# 图1：3D 立体视图（整体结构与蛇形弹簧梁）
# ============================================================
fig1 = plt.figure(figsize=(12, 8))
ax1 = fig1.add_subplot(111, projection='3d')

# 1. 衬底
plot_cube(ax1, [0, 0, -0.3], [8, 6, 0.2], 'lightgray', alpha=0.3)
# 2. 质量块（中心橙色）
plot_cube(ax1, [0, 0, 0.2], [2.0, 1.5, 0.4], 'orange', alpha=0.8)
# 3. 左右固定电极（蓝色）
plot_cube(ax1, [-2.8, 0, 0.2], [0.5, 2.2, 0.5], 'royalblue', alpha=0.6)
plot_cube(ax1, [2.8, 0, 0.2], [0.5, 2.2, 0.5], 'royalblue', alpha=0.6)
# 4. 锚点（四个灰色小方块）
anchors = [[-1.5, -1.2, 0.1], [-1.5, 1.2, 0.1], [1.5, -1.2, 0.1], [1.5, 1.2, 0.1]]
for a in anchors:
    plot_cube(ax1, a, [0.3, 0.3, 0.2], 'dimgray', alpha=0.9)

# 5. 蛇形折叠弹簧梁（每个角由多个U形弯头串联）
spring_paths = [
    # 左上角弹簧
    [(-0.9, 0.7, 0.2), (-1.2, 0.7, 0.2), (-1.2, 1.0, 0.2),
     (-1.8, 1.0, 0.2), (-1.8, 0.6, 0.2), (-2.2, 0.6, 0.2),
     (-2.2, 1.2, 0.2), (-1.5, 1.2, 0.2)],
    # 左下角弹簧
    [(-0.9, -0.7, 0.2), (-1.2, -0.7, 0.2), (-1.2, -1.0, 0.2),
     (-1.8, -1.0, 0.2), (-1.8, -0.6, 0.2), (-2.2, -0.6, 0.2),
     (-2.2, -1.2, 0.2), (-1.5, -1.2, 0.2)],
    # 右上角弹簧
    [(0.9, 0.7, 0.2), (1.2, 0.7, 0.2), (1.2, 1.0, 0.2),
     (1.8, 1.0, 0.2), (1.8, 0.6, 0.2), (2.2, 0.6, 0.2),
     (2.2, 1.2, 0.2), (1.5, 1.2, 0.2)],
    # 右下角弹簧
    [(0.9, -0.7, 0.2), (1.2, -0.7, 0.2), (1.2, -1.0, 0.2),
     (1.8, -1.0, 0.2), (1.8, -0.6, 0.2), (2.2, -0.6, 0.2),
     (2.2, -1.2, 0.2), (1.5, -1.2, 0.2)]
]
for path in spring_paths:
    xs, ys, zs = zip(*path)
    ax1.plot(xs, ys, zs, 'k-', linewidth=3)
    ax1.plot(xs, ys, np.array(zs)+0.05, 'gray', linewidth=1, linestyle='--', alpha=0.5)

# 视角与标签
ax1.view_init(elev=20, azim=-55)
ax1.set_xlabel('X 轴')
ax1.set_ylabel('Y 轴')
ax1.set_zlabel('Z 轴')
ax1.set_title('图1：MEMS 3D 立体结构示意\n(橙色质量块 + 黑色蛇形折叠弹簧梁 + 蓝色固定电极)')
ax1.text(-2.8, 1.5, 0.5, '固定电极', color='blue', fontsize=9)
ax1.text(0, 1.2, 0.6, '质量块', color='darkorange', fontsize=9)
ax1.text(-1.5, -1.6, 0.3, '锚点', color='gray', fontsize=9)
ax1.text(-1.0, 1.3, 0.4, '蛇形折叠弹簧', color='black', fontsize=9)
plt.show()

# ============================================================
# 图2：梳齿电极局部放大图（俯视图）
# ============================================================
fig2, ax2 = plt.subplots(figsize=(10, 6))

# 左侧固定梳齿
ax2.add_patch(patches.Rectangle((-4, -2.5), 1.2, 5, facecolor='royalblue', alpha=0.4, edgecolor='blue', linewidth=1.5))
for i in np.arange(-2, 2.5, 0.8):
    ax2.add_patch(patches.Rectangle((-2.8, i-0.15), 0.8, 0.3, facecolor='royalblue', edgecolor='blue'))
# 右侧固定梳齿
ax2.add_patch(patches.Rectangle((2.8, -2.5), 1.2, 5, facecolor='royalblue', alpha=0.4, edgecolor='blue', linewidth=1.5))
for i in np.arange(-2, 2.5, 0.8):
    ax2.add_patch(patches.Rectangle((2.0, i-0.15), 0.8, 0.3, facecolor='royalblue', edgecolor='blue'))
# 中间可动质量块及梳齿
ax2.add_patch(patches.Rectangle((-0.8, -1.8), 1.6, 3.6, facecolor='orange', alpha=0.6, edgecolor='darkorange', linewidth=2))
for i in np.arange(-1.6, 2.1, 0.8):
    ax2.add_patch(patches.Rectangle((-0.8, i-0.15), 1.0, 0.3, facecolor='orange', edgecolor='darkorange'))
    ax2.add_patch(patches.Rectangle((-0.2, i-0.15), 1.0, 0.3, facecolor='orange', edgecolor='darkorange'))

# 标注差分间隙
ax2.annotate('C1 (左侧电容)', xy=(-1.2, 0), xytext=(-1.5, -3),
             arrowprops=dict(facecolor='red', shrink=0.05, width=1, headwidth=6), fontsize=11, color='red')
ax2.annotate('C2 (右侧电容)', xy=(1.2, 0), xytext=(1.5, -3),
             arrowprops=dict(facecolor='red', shrink=0.05, width=1, headwidth=6), fontsize=11, color='red')
ax2.arrow(0, 2.8, 0, 1, head_width=0.2, head_length=0.3, fc='green', ec='green')
ax2.text(0.2, 3.5, '加速度方向', fontsize=10, color='green')
ax2.set_aspect('equal')
ax2.axis('off')
ax2.set_title('图2：梳齿电极局部放大图（俯视）\n蓝色 = 固定电极 | 橙色 = 可动质量块')
plt.show()

# ============================================================
# 图3：Z轴跷跷板侧视图
# ============================================================
fig3, ax3 = plt.subplots(figsize=(10, 4))

# 衬底
ax3.add_patch(patches.Rectangle((-4, -0.5), 8, 0.3, facecolor='lightgray', edgecolor='gray'))
# 扭转梁支点
ax3.add_patch(patches.Polygon([(0, -0.2), (0.4, 0.1), (-0.4, 0.1)], facecolor='dimgray', edgecolor='black'))
# 跷跷板质量块（左低右高，模拟倾斜状态）
ax3.add_patch(patches.Polygon([(-2.5, -0.1), (0, 0.1), (2.5, 0.6), (-2.5, 0.6)], facecolor='orange', alpha=0.7, edgecolor='darkorange'))
ax3.plot([-2.5, 0, 2.5], [-0.1, 0.1, 0.6], 'k-', linewidth=2)

# 上下固定电极
ax3.add_patch(patches.Rectangle((-2.8, 0.6), 1.0, 0.2, facecolor='royalblue', alpha=0.5, edgecolor='blue'))
ax3.text(-2.3, 0.9, '上极板 T1', ha='center', fontsize=9, color='blue')
ax3.add_patch(patches.Rectangle((-2.8, -0.3), 1.0, 0.2, facecolor='royalblue', alpha=0.5, edgecolor='blue'))
ax3.text(-2.3, -0.5, '下极板 B1', ha='center', fontsize=9, color='blue')
ax3.add_patch(patches.Rectangle((1.8, 0.6), 1.0, 0.2, facecolor='royalblue', alpha=0.5, edgecolor='blue'))
ax3.text(2.3, 0.9, '上极板 T2', ha='center', fontsize=9, color='blue')
ax3.add_patch(patches.Rectangle((1.8, -0.3), 1.0, 0.2, facecolor='royalblue', alpha=0.5, edgecolor='blue'))
ax3.text(2.3, -0.5, '下极板 B2', ha='center', fontsize=9, color='blue')

# 间隙变化标注
ax3.annotate('', xy=(-2.3, 0.6), xytext=(-2.3, 0.1), arrowprops=dict(arrowstyle='<->', color='red'))
ax3.text(-2.5, 0.35, '间隙变小', ha='center', fontsize=9, color='red', rotation=90)
ax3.annotate('', xy=(2.3, 0.6), xytext=(2.3, 0.3), arrowprops=dict(arrowstyle='<->', color='red'))
ax3.text(2.5, 0.45, '间隙变大', ha='center', fontsize=9, color='red', rotation=90)
ax3.text(0, -0.3, '扭转梁支点', ha='center', fontsize=9, color='black')

ax3.set_aspect('equal')
ax3.axis('off')
ax3.set_title('图3：Z轴感应单元"跷跷板"侧视剖面图\n（质量块倾斜导致上下极板间隙差动变化）')
plt.show()

四、环境配置与依赖安装

4.1 安装Python依赖

在CMD或终端中执行以下命令：

pip install jupyterlab notebook matplotlib numpy pyqt5 ipympl

其中：

• jupyterlab / notebook：Jupyter交互式环境

• matplotlib / numpy：绘图与数值计算核心库

• pyqt5：提供独立Qt交互窗口（支持鼠标拖拽旋转3D图）

• ipympl：可选，用于在浏览器中交互（本文推荐使用PyQt5方案）

4.2 启动Jupyter Notebook（Windows）

关键技巧 ：使用 cmd /k 保持进程存活，避免窗口关闭后Jupyter被终止。

start cmd /k "cd C:\Users\你的用户名\Desktop\项目文件夹 && python -m notebook --ip=127.0.0.1 --port=8890 --no-browser"

说明 ：/k 参数让CMD窗口保持打开；--no-browser 禁止自动打开浏览器，避免因浏览器调用失败导致进程异常退出。

4.3 常见问题与解决方案

现象	原因	解决方案
浏览器无法访问 127.0.0.1:8889	Jupyter进程已终止（CMD窗口被关闭）	使用 cmd /k 启动，保持窗口常开
中文显示为方框 / 警告 Glyph missing	Matplotlib默认字体不支持中文	在代码开头添加： plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'SimHei'] plt.rcParams['axes.unicode_minus'] = False
提示 ModuleNotFoundError	依赖库未安装	执行 pip install matplotlib numpy pyqt5
端口被占用	8890已被其他进程使用	更换端口，如 --port=8891
3D图无法旋转	使用了 %matplotlib inline 静态后端	改用 %matplotlib qt（弹出独立窗口）或 %matplotlib notebook（浏览器内交互，需启用插件）
%matplotlib widget 显示空白	ipympl插件未正确构建	推荐改用 %matplotlib qt，无需任何浏览器插件

五、交互式3D截图指南

运行代码后，会弹出三个独立的Qt窗口：

1. 调整窗口尺寸：拖拽窗口边缘放大（推荐1200×800），截图更清晰。

2. 旋转视角：用鼠标左键按住拖拽，寻找展示质量块、弹簧、电极三者关系的最佳角度。

3. 截图保存 ：使用Windows截图工具（Win+Shift+S）或 Alt+PrintScreen 截取当前活动窗口。

4. 视角建议：俯视45度角最能展示整体结构；侧视视角适合展示Z轴跷跷板结构。

六、结语

本文从MEMS电容式倾角传感器的物理原理出发，深入到微结构的三维设计（蛇形折叠弹簧梁、梳齿电极、跷跷板结构），并通过Python三维可视化代码将抽象的结构转化为可交互的立体图像。整个过程融合了物理学、微电子机械系统（MEMS）工程、计算机图形学三个领域的知识。

通过%matplotlib qt后端实现的独立Qt交互窗口，使得3D结构图可以自由旋转、缩放、平移，极大降低了理解门槛，为工程技术人员提供了一种直观、高效的学习与展示工具。

希望这套图文并茂的解析，能帮助读者建立从物理本质到工程实现之间的完整认知链条。

附录：代码运行效果预览（建议在本文中插入三张截图）

• 图1：3D立体视图（橙色质量块 + 蛇形黑色折叠弹簧 + 蓝色固定电极）

• 图2：梳齿电极俯视放大图（标注C1、C2差分间隙）

• 图3 ：Z轴跷跷板侧视剖面图（标注间隙变大/变小方向）
