HN8220A 是一款面向离线式小功率应用的非隔离降压（Buck）控制芯片，采用 SOP-8 封装。它通过 PWM+PFM 混合控制，在效率和待机功耗之间取得平衡，同时降低了开关噪声。外围元件少、系统成本低，特别适合小家电、小风扇等 10W 以内的非隔离电源方案。
核心特点
| 特性 | 说明 |
|---|---|
| 控制方式 | PWM+PFM 混合，轻载降频、重载定频 |
| 开关频率 | 空载最低约 670Hz，满载最高 60kHz |
| 启动方式 | 内置高压启动，无需额外启动电阻 |
| 驱动技术 | 恒流源驱动，Gate 电压内部钳位在 11~12V |
| 软启动 | 256 个周期内频率与限流阈值逐步爬升 |
| 频率抖动 | 内置抖频，降低 EMI |
保护功能一览
芯片集成了非常完善的保护机制，一旦发生异常即进入自动重启：

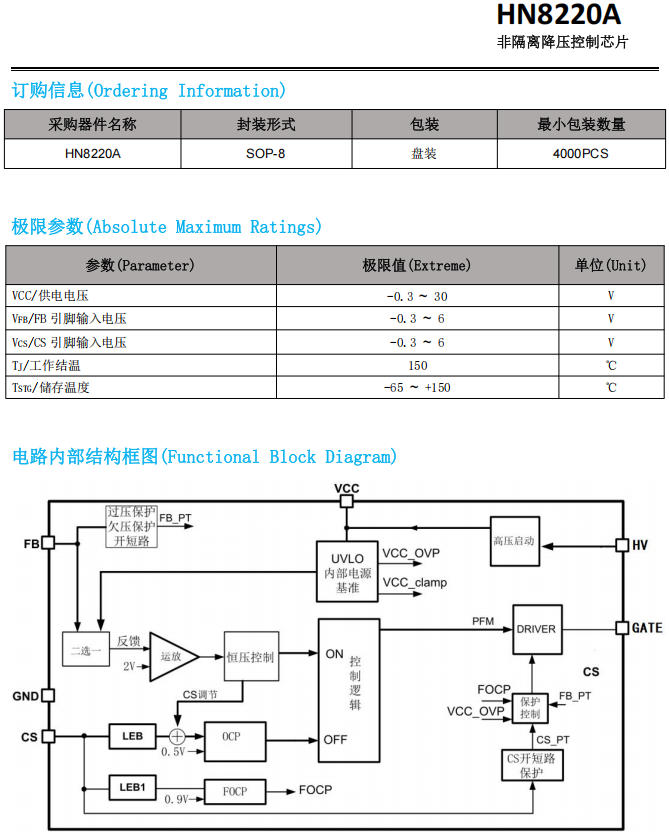

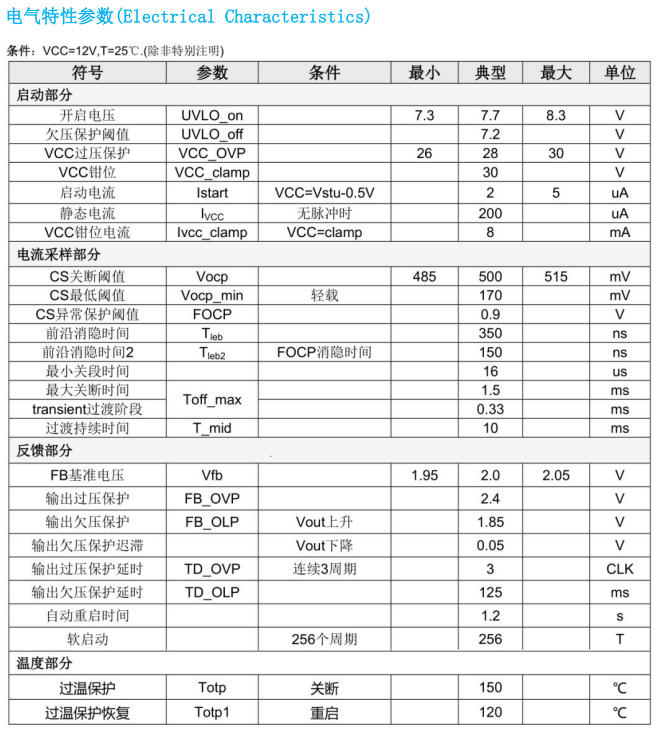

VCC 欠压锁定（UVLO）：启动阈值约 7.7V，掉电关断阈值约 7.2V
VCC 过压保护（OVP）：28V 关断输出，30V 内部钳位
输出过压/欠压保护：FB>2.4V 或 FB<1.85V 触发
逐周期过流保护（OCP）：CS 阈值 170mV~500mV 随负载自适应
CS 开短路保护：上电第一个脉冲即检测，防止炸机
电感饱和保护（FOCP）：CS 异常尖峰检测
过温保护（OTP）：150°C 关断，120°C 恢复
引脚定义（SOP-8）
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GATE | 功率管驱动输出 |
| 2 | GND | 芯片地 |
| 3 | FB | 输出电压反馈脚，内部基准 2.0V；悬空时默认输出 12V |
| 4 | CS | 电流采样 |
| 5 | HV | 高压启动/供电 |
| 6/7 | NC | 悬空 |
| 8 | VCC | 芯片电源，工作范围 7.7V~28V |
典型应用与供电方案

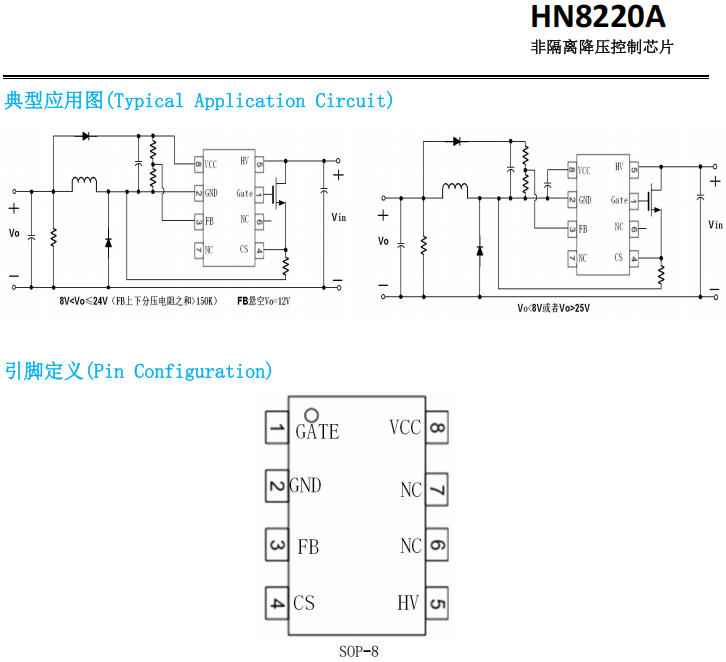

两种典型电路：
输出 8V~24V：推荐从输出端经二极管给 VCC 供电，效率最优。
输出 <8V 或 >25V：推荐自供电（由 HV 侧通过降压电阻供电）。输出电压太高时，若用输出供电，负载跳变容易触碰到 28V 的 VCC_OVP 阈值。
快速设计公式
输入电容：按 1µF/W 选取，如 10W 输出配 10µF。
CS 电阻：Rcs = 250mV / Io（峰值电流取 2 倍输出电流）。
例：Io = 0.5A，则 Rcs = 0.5Ω。
电感感量：L = (Vo + 1) × 16µs / (1.4 × Io)
例：Vo = 12V，Io = 0.5A，则 L ≈ 297µH。
电感饱和电流：必须 > 2.4 × Io，即 0.5A 输出至少选 1.2A 饱和电流的电感。
几个值得注意的设计细节
续流二极管：建议用肖特基二极管，可改善负载调整率。
假负载：空载稳定需要假负载，但功耗建议控制在 12mW 以内。
FB 分压电阻：若从 VCC 分压取反馈，上下电阻之和建议 ≥150kΩ。
最低导通时间限制：系统设计时要保证最低线电压、正常工作（CS=500mV）时的原边导通时间小于 15µs，否则可能误触发 CS 短路保护。
动态响应：芯片在侦测到负载突变时，会把最低频率从 670Hz 临时提升到 3kHz，连续 10ms 无动态后自动恢复。
总结
HN8220A 是一款"麻雀虽小、五脏俱全"的非隔离电源控制芯片。它的优势在于极简外围、高压直接启动和完备的保护机制，对于 5~15W 级别的小家电、风扇、辅助电源等场景，不需要复杂的环路设计，也不需要额外的启动电路，能快速搭建出可靠、低成本的降压方案。
