清水混凝土色差产生机理与验收规范标准
清水混凝土作为一种极具装饰性的建筑材料，因其自然质朴的质感而被广泛应用于各类建筑中。然而，在实际施工过程中，混凝土色差问题却成为困扰工程质量的常见难题。色差的产生主要源于以下几个方面：
-
原材料差异：水泥批次不同、骨料来源变化、掺合料配比波动等均会导致混凝土颜色不一致。
-
施工工艺影响：浇筑间隔时间过长、振捣不均匀、养护条件不一致等因素都会造成表面颜色差异。
-
环境因素作用：温度变化、湿度差异、碳化程度不均等环境影响也会导致混凝土表面出现色斑。
根据《混凝土结构工程施工质量验收规范》（GB50204-2015）要求，清水混凝土表面应颜色均匀一致，无明显色差。在1.5m距离观察时，表面颜色差异不应明显可见。对于重要公共建筑，验收标准更为严格，通常要求采用专业测色仪器进行定量检测。
传统修补工艺缺陷分析
长期以来，工程中常用的混凝土色差修复方法存在诸多问题：
-
遮盖型涂料：虽然短期内可以遮盖色差，但由于其与混凝土基层粘结力不足，易出现起皮、剥落现象，且色彩耐久性差，往往在1-2年后就会再次显现色差。
-
表面打磨处理：这种方法只能消除轻微色差，且会破坏混凝土表面质感，影响整体观感效果。
-
化学染色法：存在颜色控制困难、渗透深度不一致等问题，容易造成"补丁效应"。
这些传统方法不仅无法从根本上解决问题，还可能造成二次污染和资源浪费，增加后期维护成本。

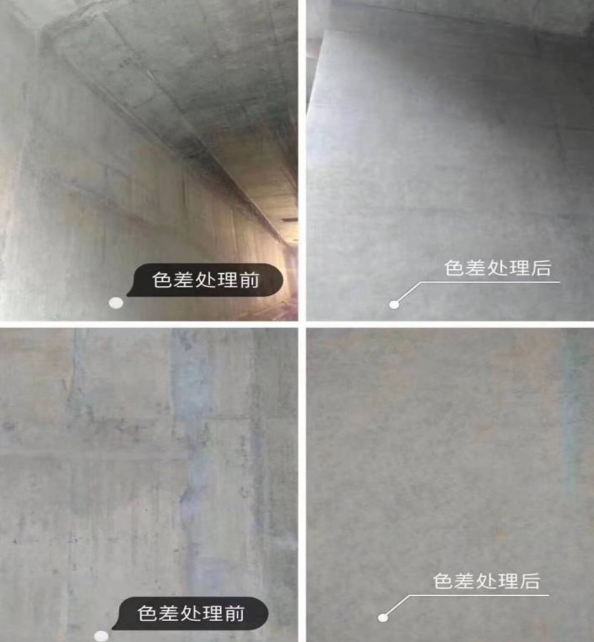

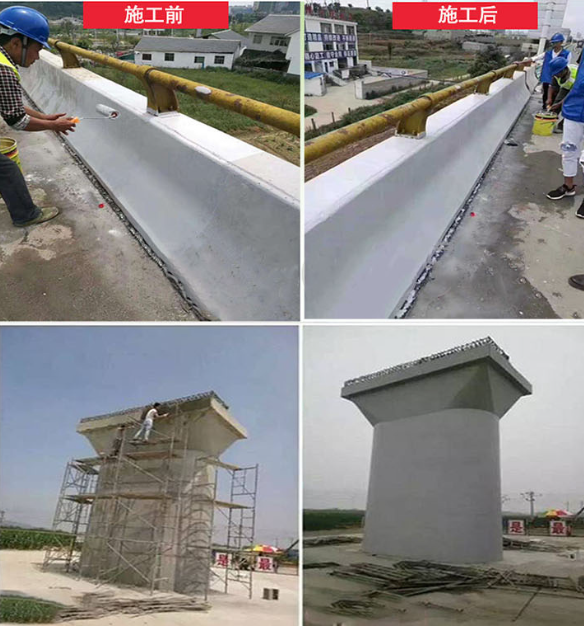

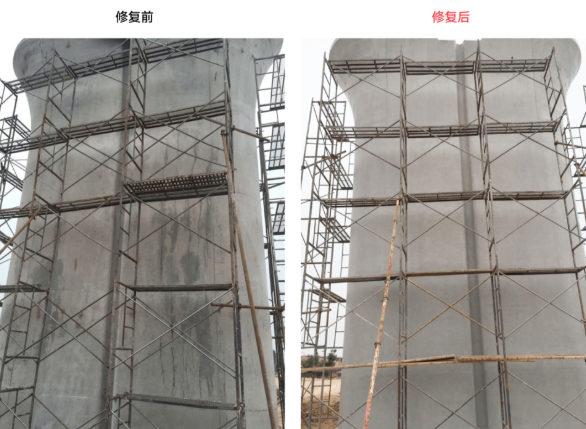

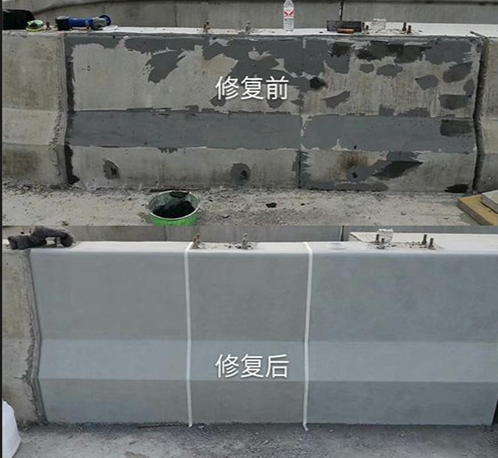

渗透型色差修复标准化施工技术
针对传统工艺的不足，现代工程实践中已发展出一套科学的渗透型修复技术体系：
-
前期检测：
- 使用分光光度计对混凝土表面进行系统测色，建立完整的色差分布图谱
- 根据检测结果制定分区分级处理方案
-
基层处理：
- 采用专用设备进行表面清洁处理
- 对蜂窝、麻面等缺陷进行填补整平
- 确保修复基层达到Sa2.5级清洁标准
-
分层修复施工：
- 第一遍采用低粘度渗透剂进行底色调整
- 第二遍使用中粘度调色剂进行主色调修复
- 第三遍施作高透明防护层
-
质量控制：
- 每道工序完成后进行色差复测
- 最终验收ΔE值控制在1.5以内
- 整体观感均匀一致，无明显修复痕迹
该工艺最大特点是修复材料能够渗透至混凝土表层内部，与基材形成有机结合，不仅解决了表面色差问题，还能增强混凝土的耐久性能。
跨区域施工难点解决方案
在全国范围内开展修复工程时，需要充分考虑地域差异带来的技术挑战：
-
材料适配：
- 针对不同标号混凝土（C30-C60）开发专用修复剂
- 根据区域气候特点调整配方（如北方抗冻型、南方防潮型）
-
施工参数优化：
- 干燥地区适当延长层间间隔时间
- 潮湿环境采用快干型材料
- 低温条件下使用特种催化剂
-
色彩稳定方案：
- 建立区域性混凝土色彩数据库
- 开发智能调色系统，确保修复色彩与周边环境协调统一
通过这套标准化与个性化相结合的修复体系，能够有效应对各类复杂工程环境，确保修复效果的持久稳定。
技术服务支持
在混凝土修复领域，河南佳辰境建筑工程服务有限公司拥有丰富的工程经验和技术积累。公司配备专业的检测设备和施工团队，可根据项目具体情况提供针对性的修复方案，并严格把控施工质量，确保修复效果满足验收要求。对于重点工程，还可提供长期质量跟踪服务，定期回访检查修复效果。
通过持续的技术创新和严格的施工管理，清水混凝土色差这一长期困扰工程建设的美观难题，已经可以得到科学有效的解决。未来随着材料技术和施工工艺的不断进步，混凝土修复将向着更加精准、持久的方向发展。
