立库堆垛机仓位定位出入库指令无线传输改造工程

一、项目背景

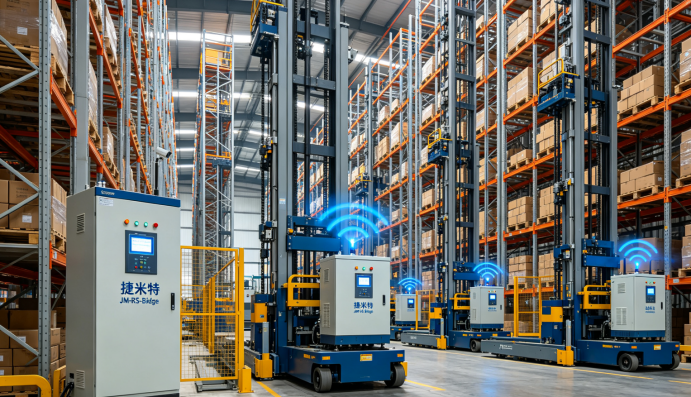

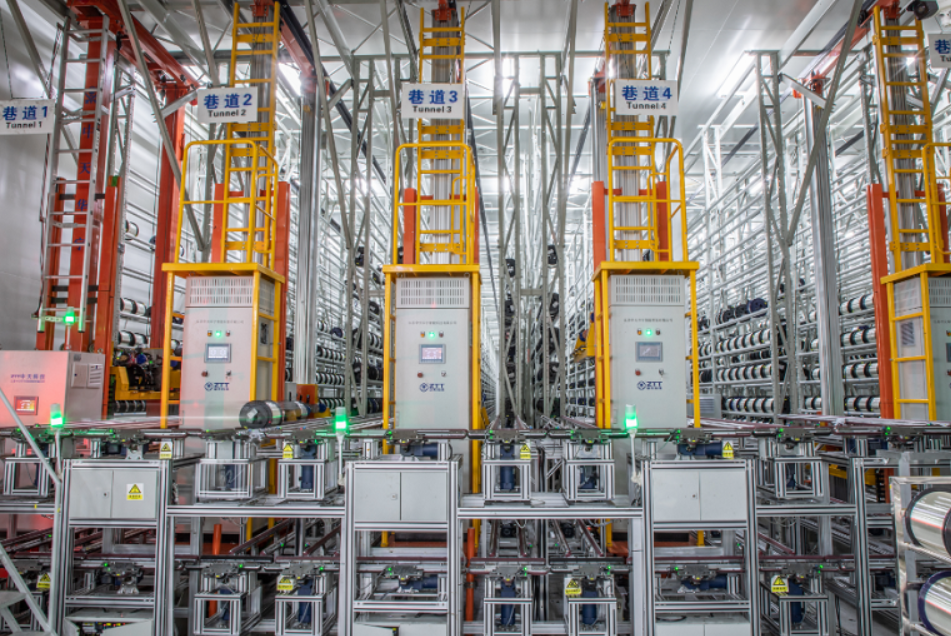

随着家电、电商、智能制造行业仓储自动化水平不断提升,自动化立体仓库已成为企业高密度仓储、无人化存取、高效周转的核心基础设施。堆垛机作为立体仓库的核心移动设备,承担货物入库、出库、移位、拣选等关键作业,设备全程进行高速升降与横向往复移动,运行频次高、作业节奏紧凑。堆垛机搭载本地PLC控制系统,依靠RS485串口与仓库中控PLC实时交互仓位定位、伺服运行、安全限位、存取指令等关键数据,通讯稳定性直接决定立库运行效率与作业安全性。

某家电企业智能立体仓库原有堆垛机采用传统拖缆式485串口通讯,长期运行后线缆磨损、通讯断连、指令丢失问题频发,严重影响仓储自动化运行。为彻底解决移动设备有线通讯弊端、提升立库稳定性,企业开展通讯系统升级,采用捷米特JM-RS-Bidge PLC 串口专用无线通讯终端 ,依托工业级无线数传模块 搭建无损耗、高穿透的无线通讯 链路,实现堆垛机移动过程中稳定的无线数据传输,彻底替代传统拖缆有线传输方案。

二、项目痛点

改造前,该智能立库堆垛机长期采用拖缆跟随式串口通讯,结合密集货架、高频移动的工况,存在多项难以根治的行业痛点,成为仓储稳定运行的主要隐患。

首先是拖缆长期摩擦破损,故障率高。堆垛机全天候升降、横向穿梭移动,拖缆持续拉伸、弯折、摩擦,极易出现外皮破损、芯线断裂、接头松动等问题,需要频繁停机检修、更换线缆,不仅占用生产时间,还大幅增加耗材与人工成本。

其次是串口通讯频繁断连,引发设备故障。拖缆接触不良、线路老化极易导致485串口通讯瞬时断连,造成中控下发的入库、出库指令丢失,仓位定位数据紊乱,直接引发堆垛机卡货、错位、停机报错等故障,严重影响仓储作业连续性。

最后是金属货架遮挡导致信号传输受限。立体仓库密集钢制货架结构复杂,传统无线设备穿透、绕射能力弱,容易出现信号盲区、数据丢包,无法适配货架遮挡工况,难以保障堆垛机全程移动通讯稳定,设备运行安全性与可靠性无法保障。

三、解决方案

针对立体仓库堆垛机高频移动、拖缆易损、货架遮挡、串口通讯不稳定的核心痛点,项目摒弃传统拖缆有线方案,采用捷米特JM-RS-Bidge 串口专用无线网桥点对点透明传输方案,实现堆垛机移动PLC与中控PLC全程稳定通讯。

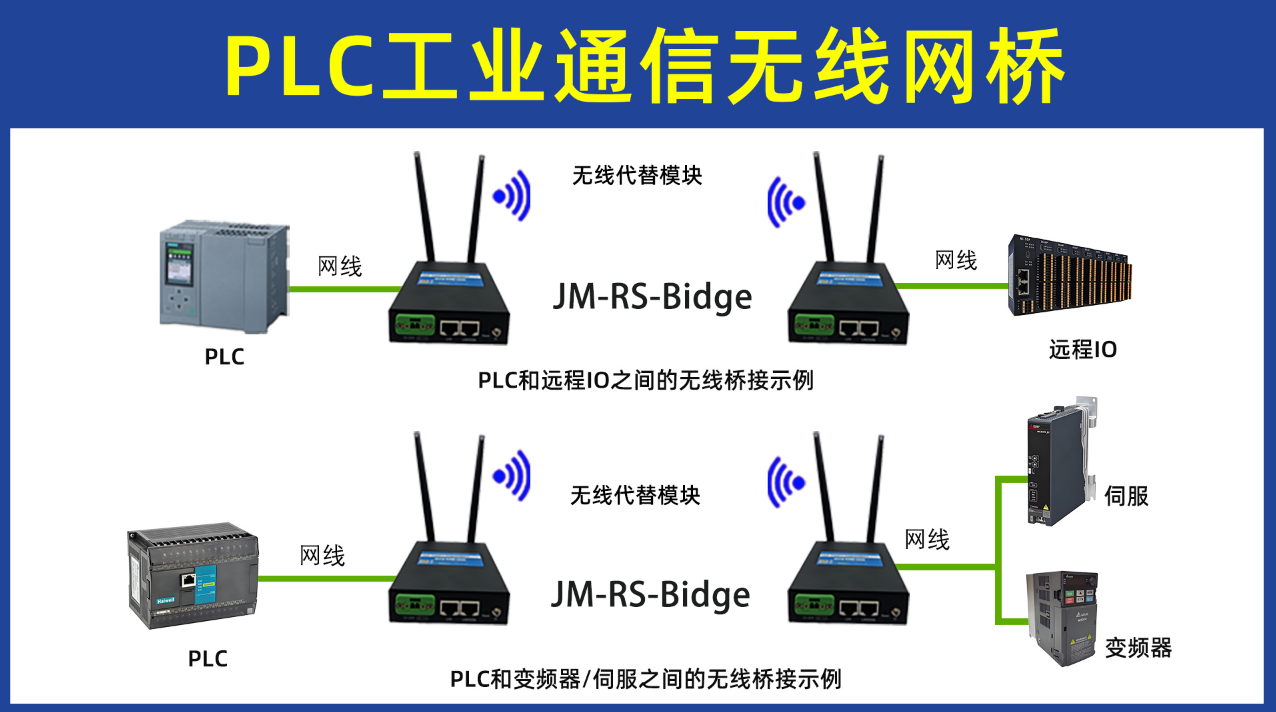

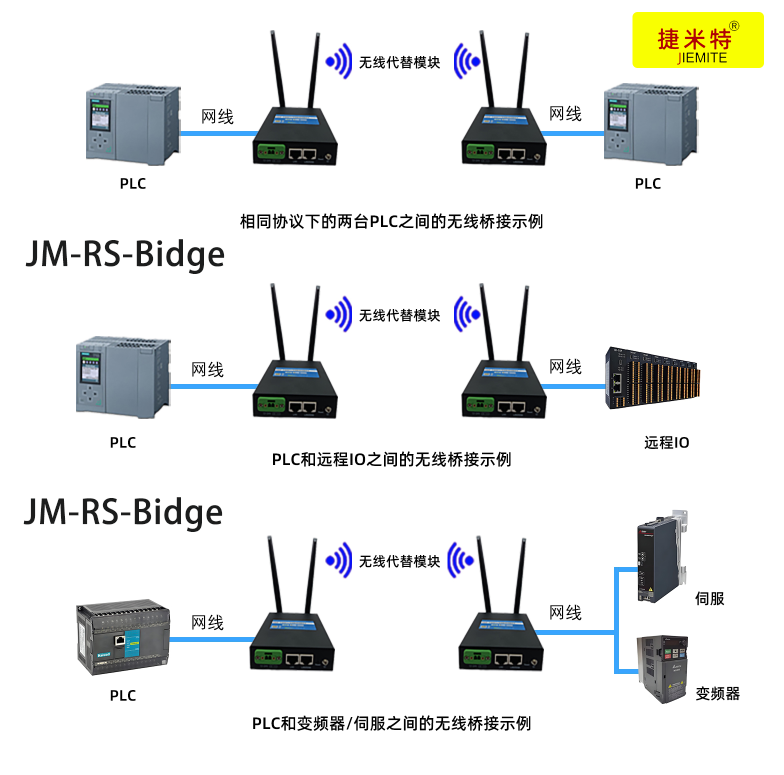

方案采用"中控主机+车载从机"极简组网架构,在仓库中控PLC端安装JM-RS-Bidge无线主机,作为全域数据收发枢纽;在每台堆垛机车载PLC控制柜内安装无线从机,对接设备485串口。设备支持Modbus-RTU协议完全透明传输,无需修改原有PLC程序、无需改动控制接线,通电即可组网,快速替代老旧拖缆通讯链路。

设备具备优异的金属遮挡绕射与穿透能力,可有效规避密集钢制货架的信号屏蔽问题,堆垛机全程穿梭作业无信号盲区。系统稳定双向传输仓位定位数据、伺服运行参数、安全限位信号、出入库控制指令,彻底消除无线缆机械磨损,从根源解决通讯断连、指令丢失、卡货故障等问题。

四、无线网桥核心功能

捷米特JM-RS-Bidge工业串口无线网桥专为移动设备串口通讯工况研发,适配立体仓库高频移动、金属遮挡、连续作业场景,核心功能优势突出。

一是串口透明传输免改造,完美兼容485串口与Modbus-RTU协议,即插即用,无需编程调试,不改变原有设备控制逻辑,施工零风险。

二是强绕射抗遮挡能力,针对钢制货架屏蔽优化信号算法,可穿透、绕射轻型金属遮挡,全程无丢包、无断连。

三是零机械损耗无线传输,彻底取消拖缆依赖,杜绝线缆摩擦破损、老化故障,无需频繁更换线缆,大幅降低运维压力。四是实时精准无线数据传输,稳定传输仓位定位、伺服参数、安全限位、存取指令等核心数据,指令响应及时,保障设备精准联动。五是工业级稳定抗干扰,有效抵御仓库伺服、变频器电磁干扰,长期运行稳定可靠。

五、使用过程

本次立库改造无需停产施工、无需改动货架布局,部署高效快捷。技术人员完成中控主机与堆垛机从机的安装、串口接线、频段配对后,快速建立稳定的无线串口通讯链路,直接替代原有拖缆系统,全程不影响仓库正常出入库作业。

系统投运后,堆垛机在全程升降、横向穿梭移动过程中,始终保持通讯链路稳定连续,不存在线缆拉扯、磨损、接触不良等问题。中控系统实时下发出入库、移位、拣选指令,车载PLC实时回传设备运行状态、仓位坐标、限位信号,数据交互精准同步,彻底杜绝指令丢失、数据错乱引发的卡货、停机故障。

经过长期现场运行验证,整套无线通讯系统运行稳定,信号穿透绕射能力强,货架遮挡区域无丢包、无延迟。项目落地后,堆垛机通讯故障率降至0.5%以内,彻底摆脱拖缆频繁更换、线路反复检修的困境,大幅提升智能立库自动化运行稳定性。

六、推荐行业

捷米特JM-RS-Bidge立体仓库无线通讯方案适配性广泛,是智能仓储标准化改造优选方案。主要适用于家电智能立库、电商自动化仓储、汽配密集货架仓库、智能制造立体库房、冷链智能仓储等场景,专为堆垛机、穿梭车等移动PLC设备提供稳定的串口无线数传模块通讯服务,适配各类高频移动、金属遮挡、需免布线改造的仓储工况。

七、项目总结

本次家电智能立库改造项目,依托捷米特JM-RS-Bidge无线网桥优异的穿透绕射能力与稳定的无线数据传输 性能,成功解决了堆垛机拖缆易损、串口通讯频繁断连、设备故障多、运维成本高的行业痛点。通过搭建纯无线工业无线通讯链路,彻底替代传统拖缆有线传输方式,实现堆垛机移动作业全程稳定数据交互。

项目落地后,设备通讯故障率大幅下降,有效规避卡货、停机等生产故障,每年为企业节省拖缆更换、线路检修等运维成本超5万元,显著提升立体仓库作业效率与自动化水平。该方案部署简单、稳定性强、适配仓储复杂工况、性价比突出,是自动化立体仓库堆垛机串口无线改造的成熟标准化方案,具备极高的行业推广价值。

《具体内容配置过程及其他相关咨询请与武工留言交流》
