PCB Editor软件网络飞线常规处理笔记

在PCB布局布线过程中，飞线（Flyline / Delta Mode）是连接原理图与PCB之间的"无形桥梁"------它直观地展示了未布线网络中引脚之间的逻辑连接关系。然而，当设计规模变大后，满屏的飞线不仅让人眼花缭乱，还会严重干扰布局布线的判断。

那么，飞线到底是怎么来的？如何有选择地显示或隐藏特定飞线？如何优雅地"隐藏"电源和地的飞线？本文将系统讲解Allegro PCB Editor中飞线的常规处理方式，帮你打造一个"干净清爽"的设计视图。

飞线的本质是原理图中网络连接关系在PCB端的可视化体现。当你在原理图中建立了器件之间的电气连接，并将网表导入PCB Editor后，软件会自动在尚未布线的引脚之间生成飞线，帮助你了解哪些引脚还没有被实际走线连接。

如果没有飞线，你将很难判断某个拐角应该连接到哪个网络，尤其是电源和地信号通常连接到多个器件，情况更加复杂。因此，飞线是布局阶段不可或缺的参考工具。

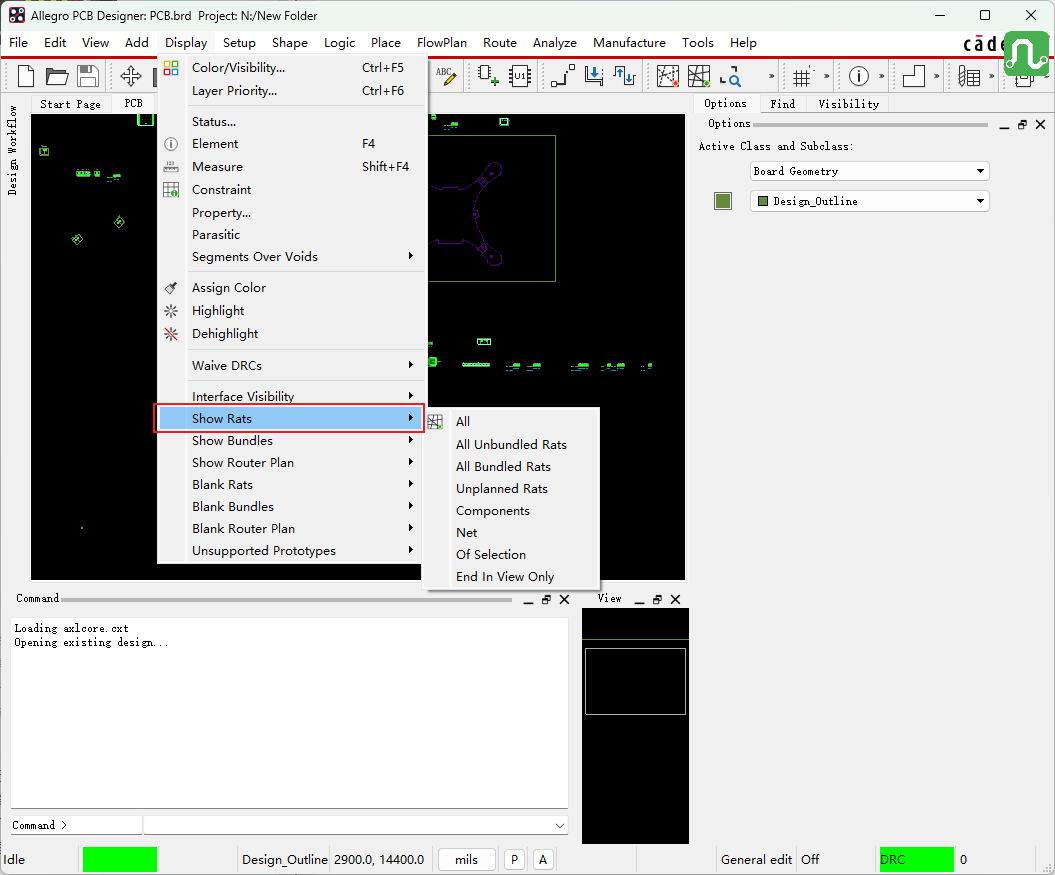

在显示设置中选择 Components（器件）模式时，飞线会按照特定器件进行显示------即只显示与当前选中或指定器件相关的飞线。这种方式适合在局部区域进行精细布局时，避免全局飞线的干扰。

选择 Net（网络）模式时，只会显示当前选中网络的飞线。这对于在复杂设计中单独查看某个特定网络的连接关系非常有用。

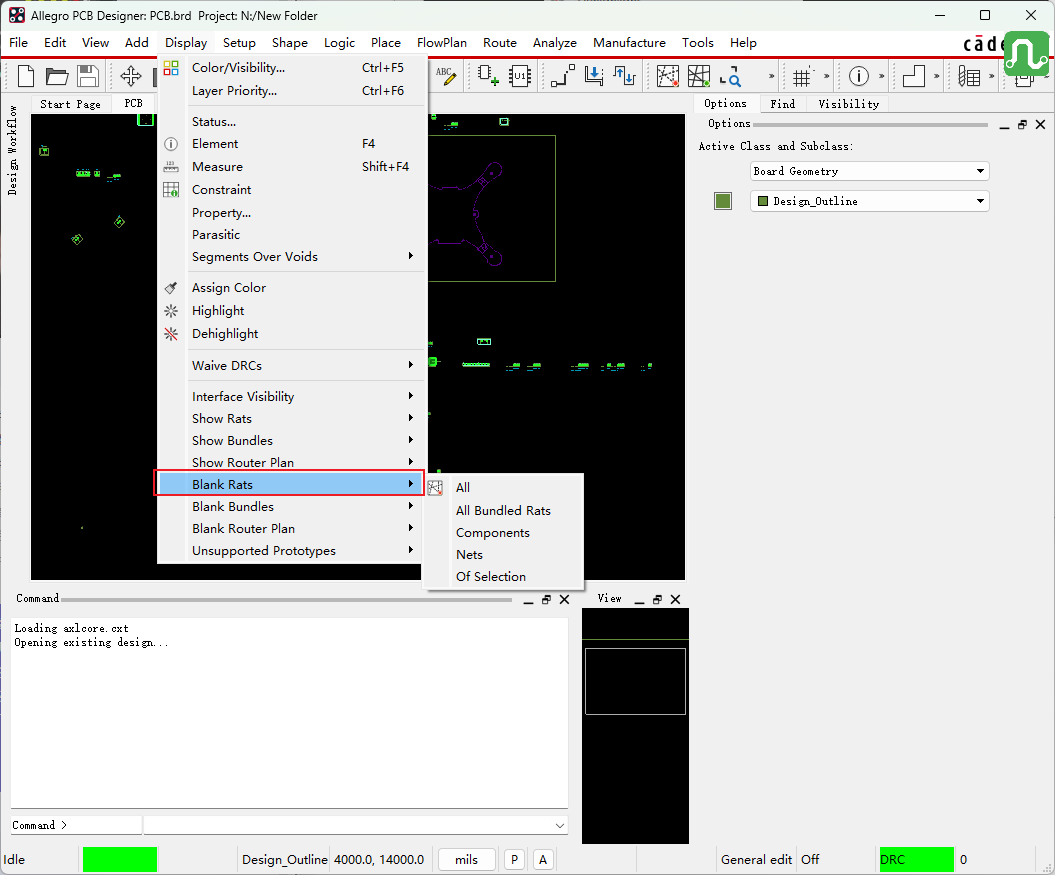

与显示飞线相对应，你也可以选择关闭所有飞线显示。操作方式与显示飞线类似，在显示设置中选择关闭即可。

在PCB设计中，电源（VCC）和地（GND）网络通常会连接到大量器件，导致飞线密密麻麻，严重干扰布局判断。下面介绍一种优雅的处理方式------通过给网络定义"电源电压值"属性来改变飞线的显示方式，使其不再以普通飞线形式显示。

Allegro允许给网络定义一个 Voltage属性。当一个网络被标记为电源属性后，PCB Editor会关闭改变该网络飞线的显示方式（例如以"X"标识显示），避免后续布线时造成混乱。

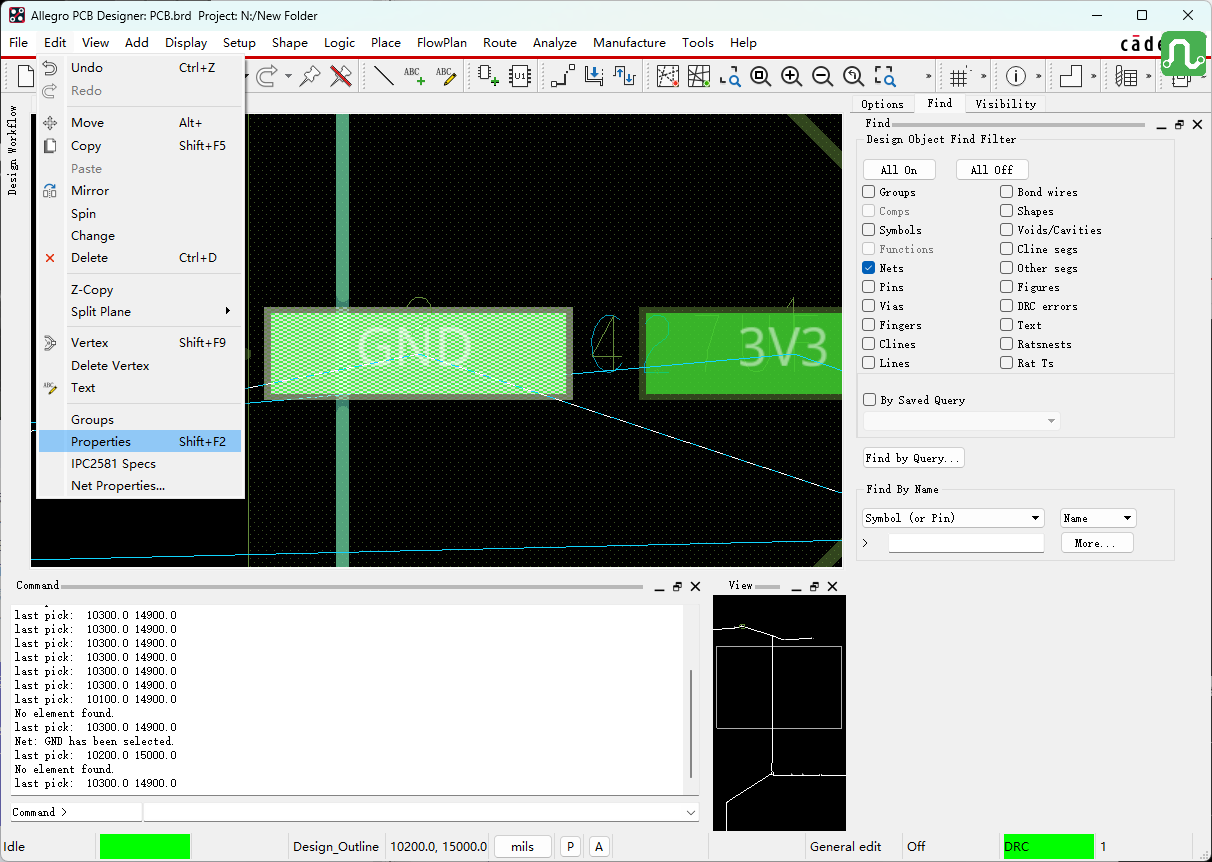

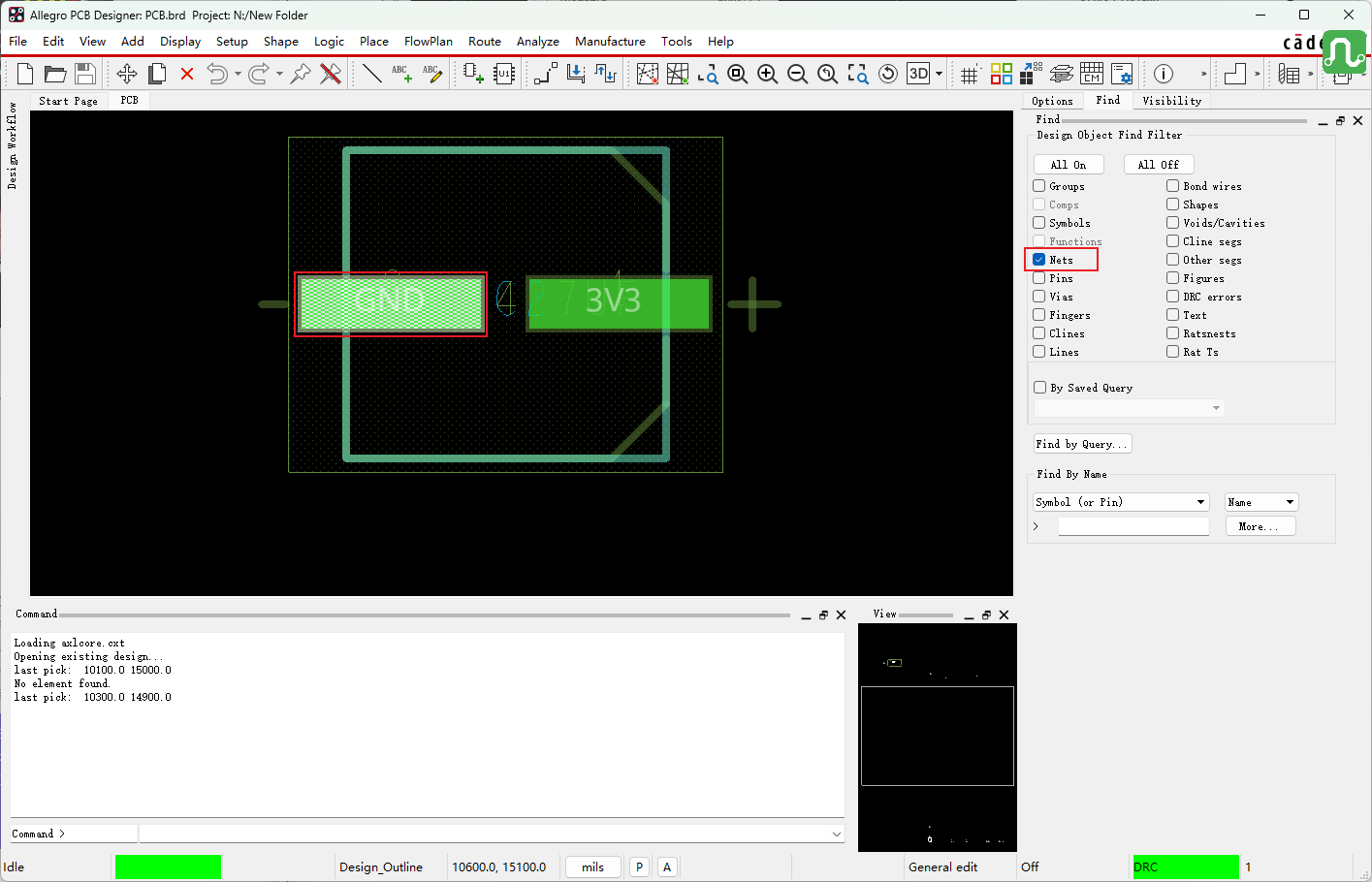

第一步：选择网络并定义属性

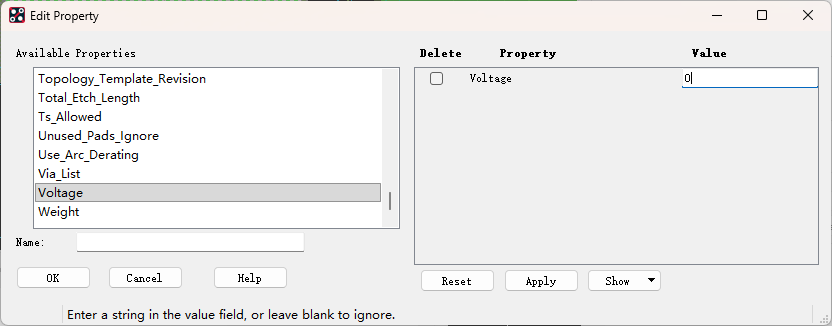

第二步：应用并确认

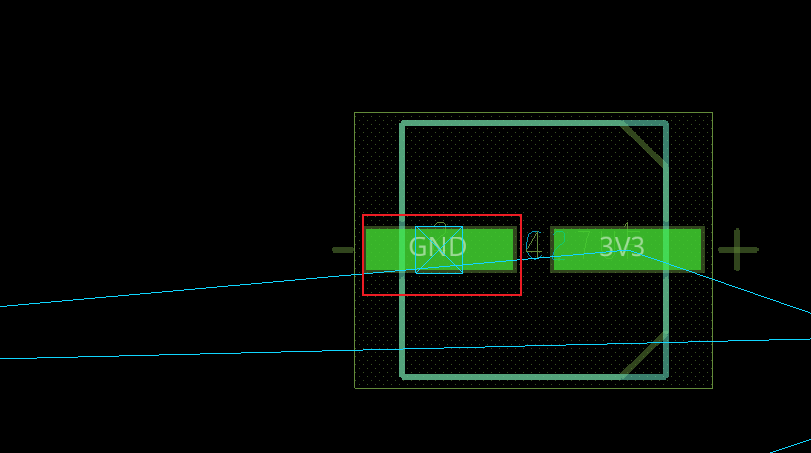

完成上述设置后，打开所有飞线显示，你会发现：

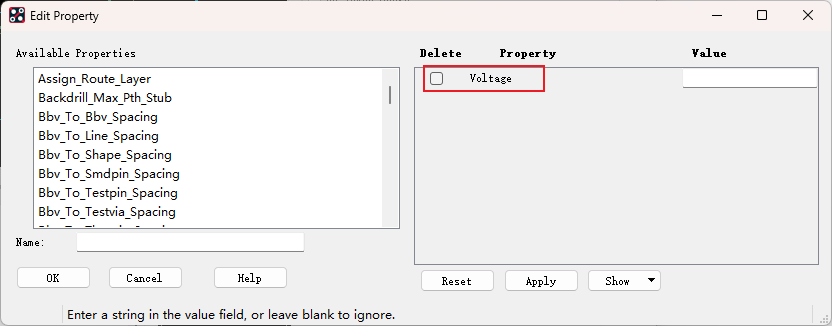

有时候你可能需要恢复电源/地网络的飞线显示（例如需要查看电源网络的连接关系时）。操作非常简单：

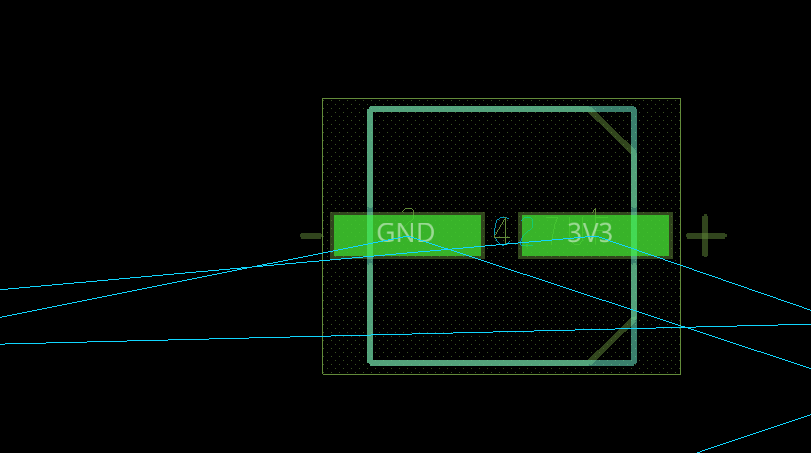

移除后，该网络的飞线将恢复为普通的连线显示方式。
