STM32F103 IAP 实战：串口 Bootloader 分区升级，掉电断电不白写

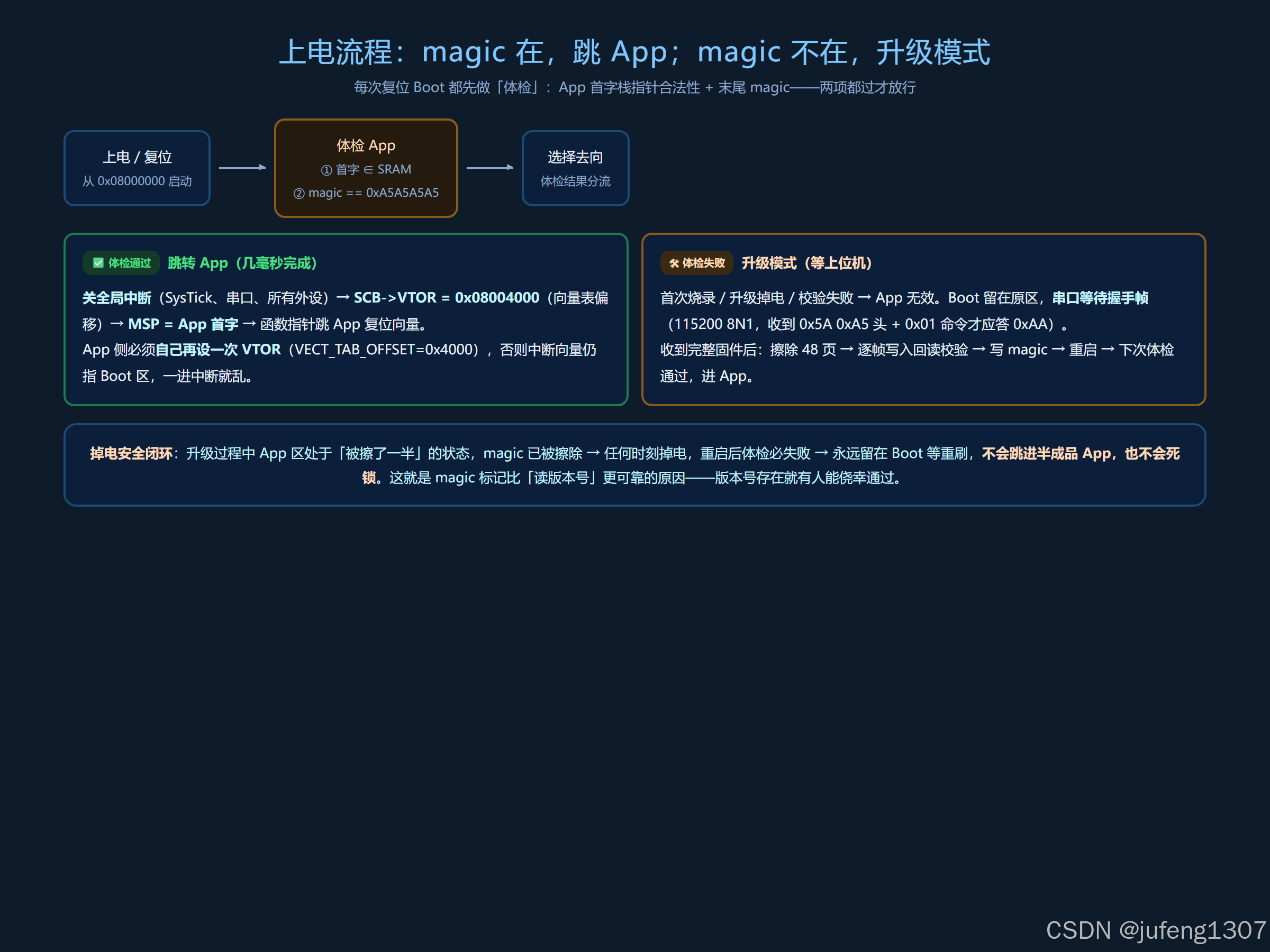

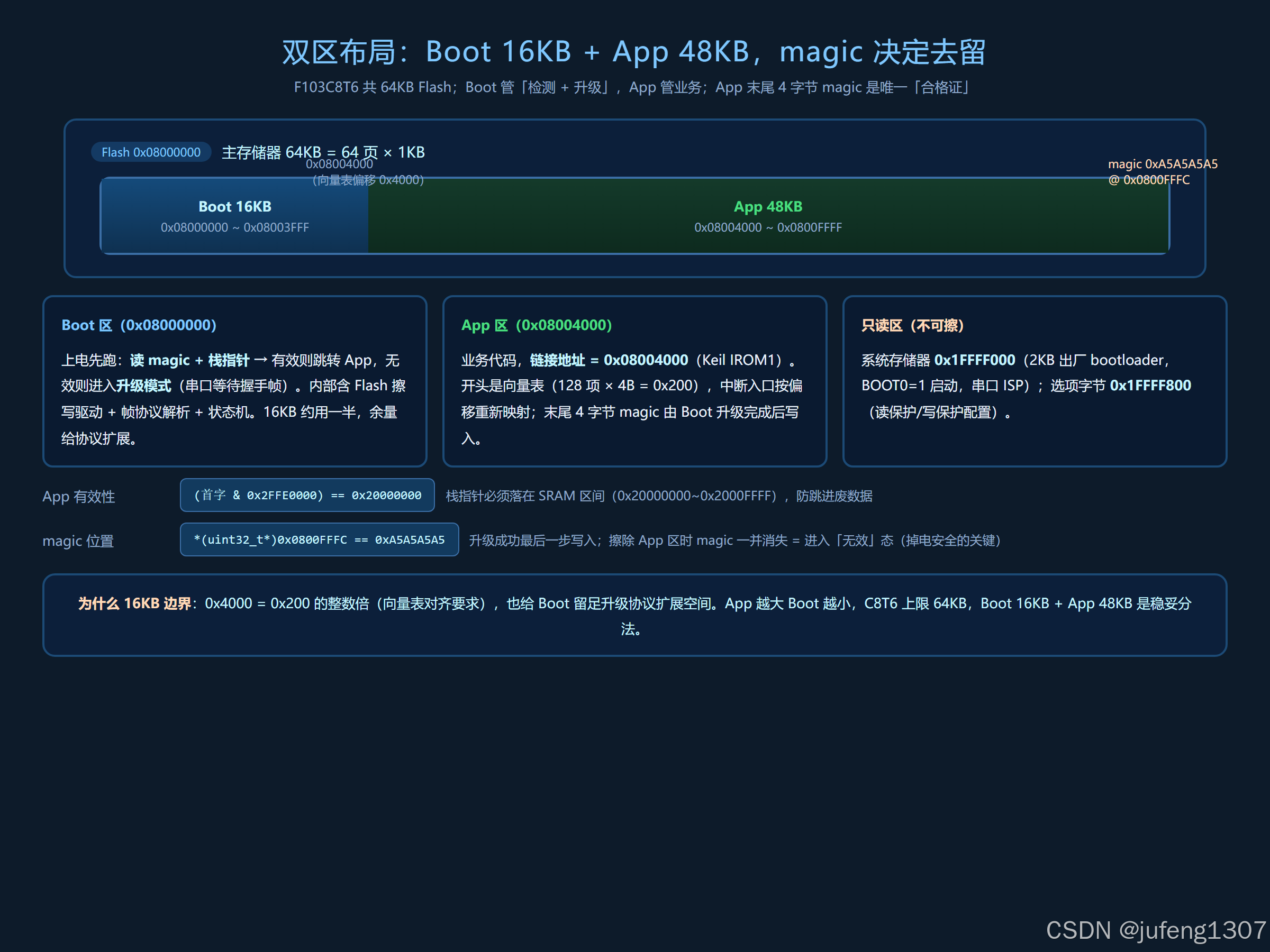

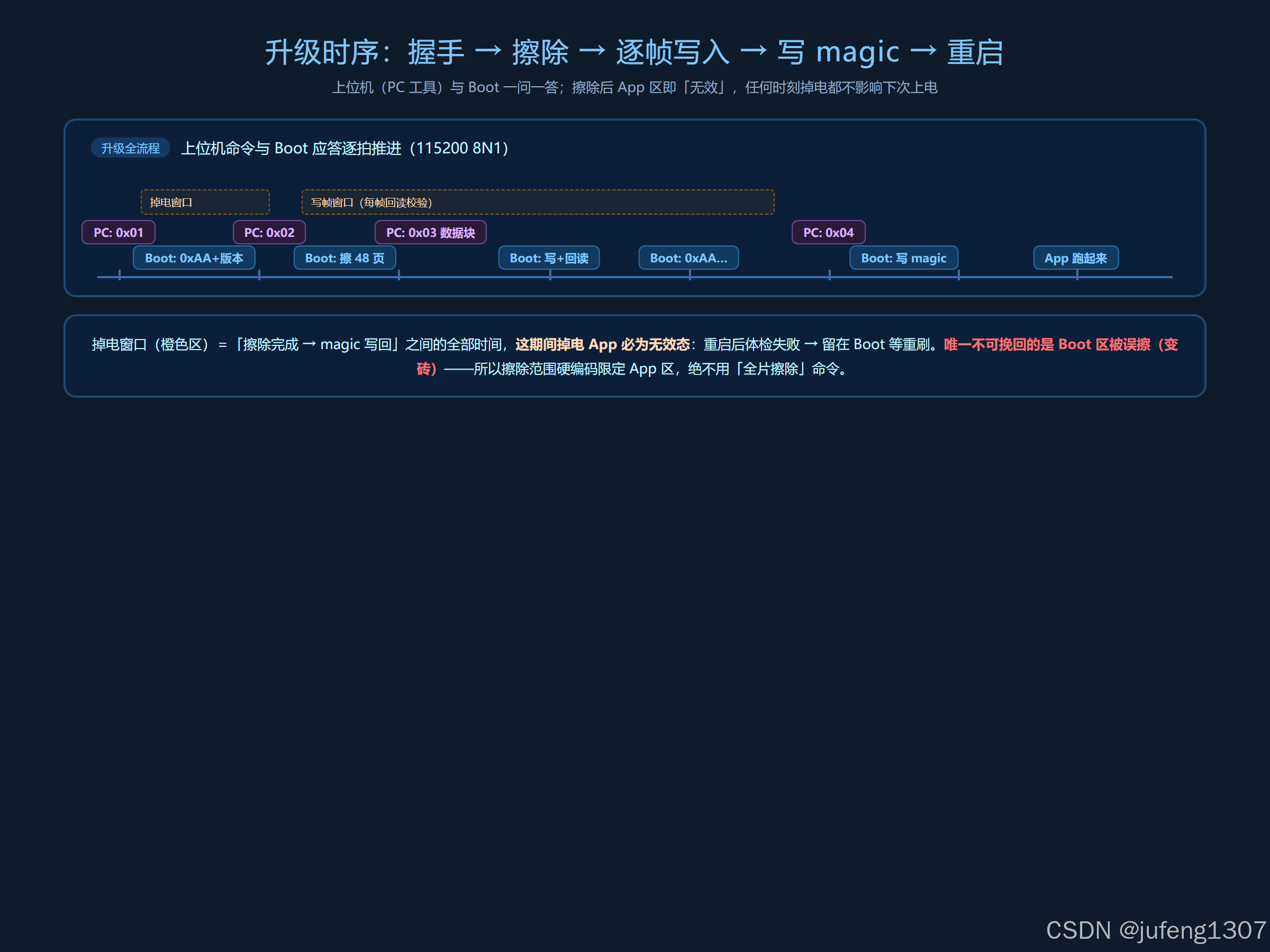

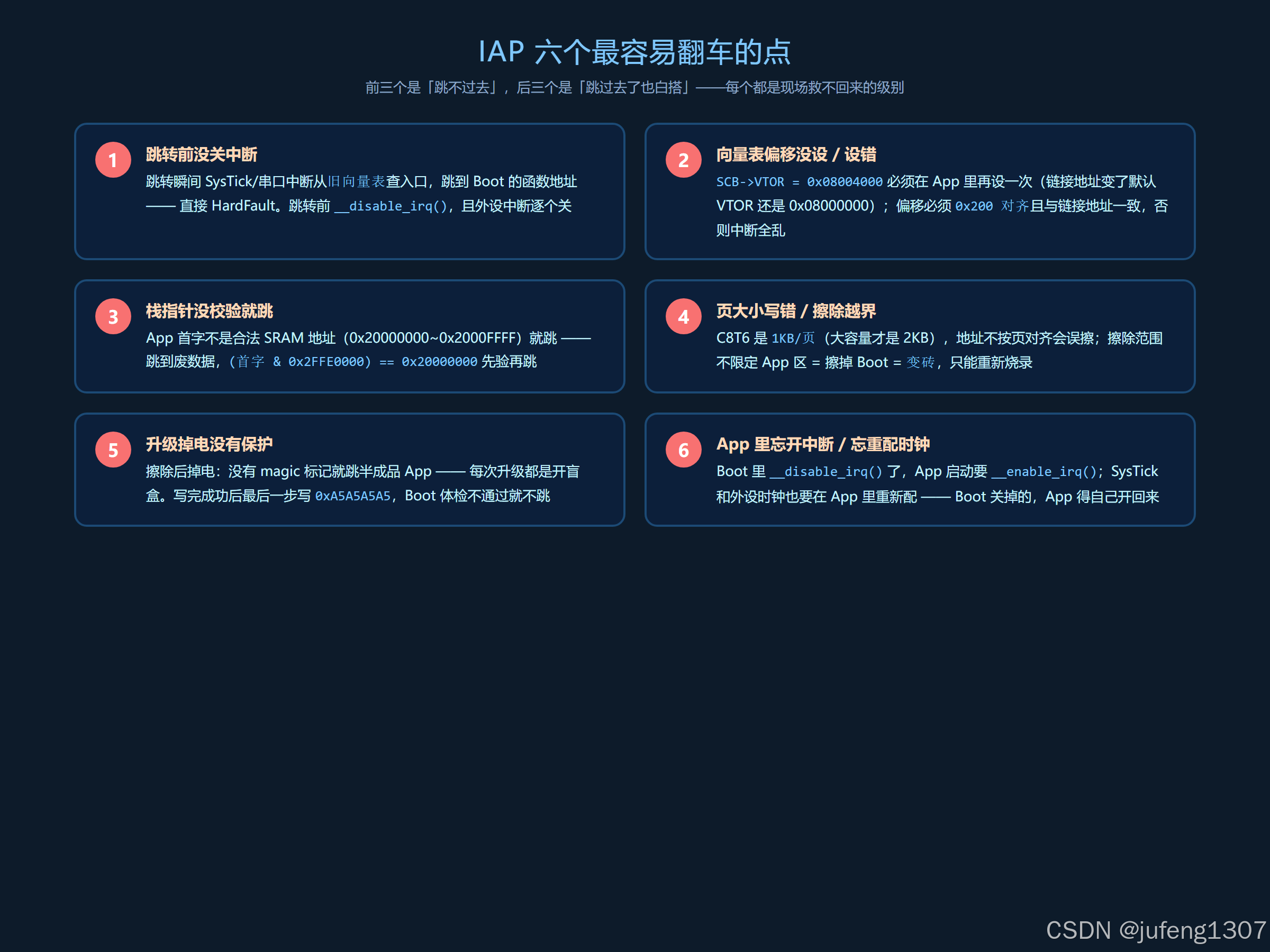

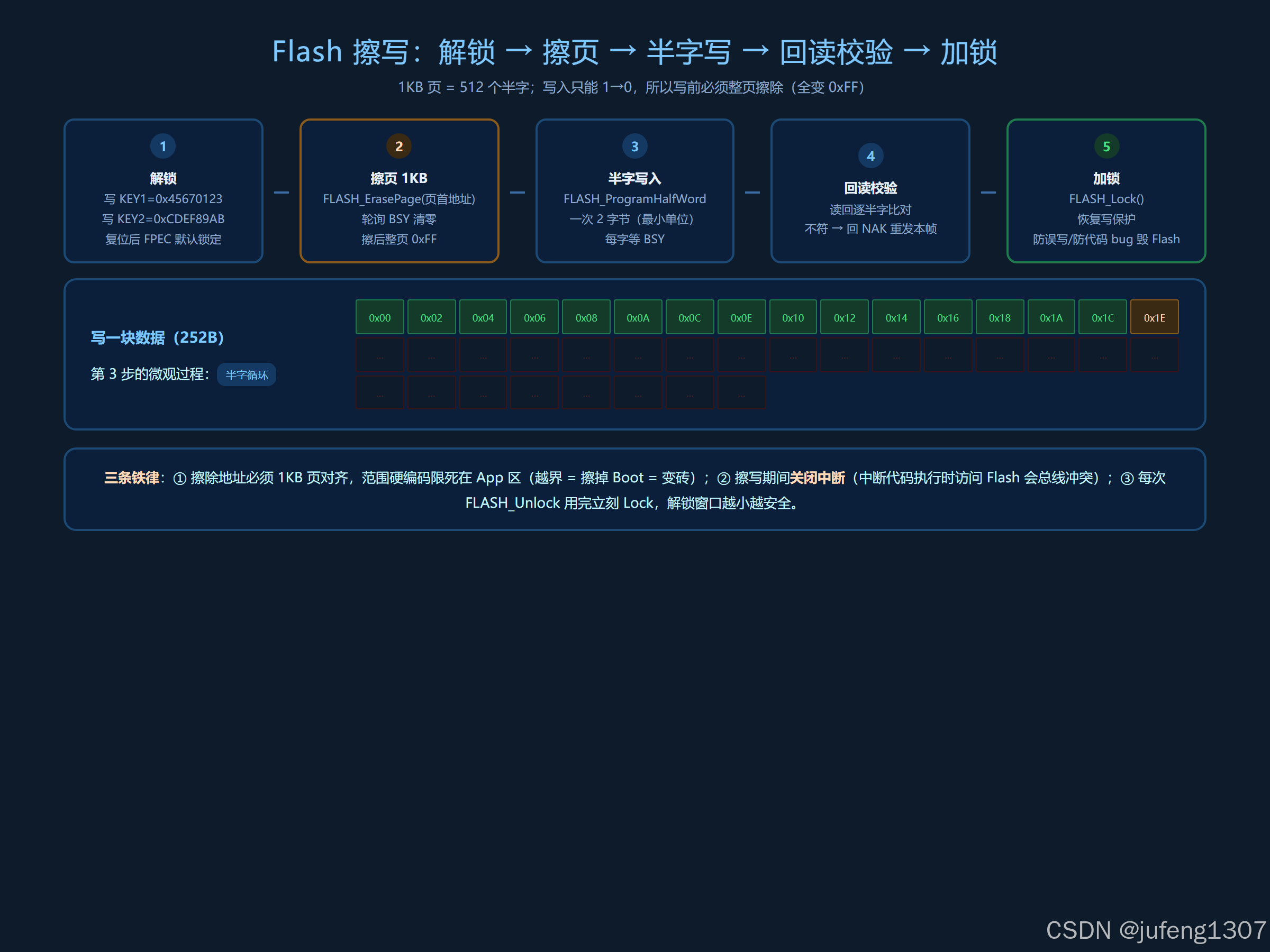

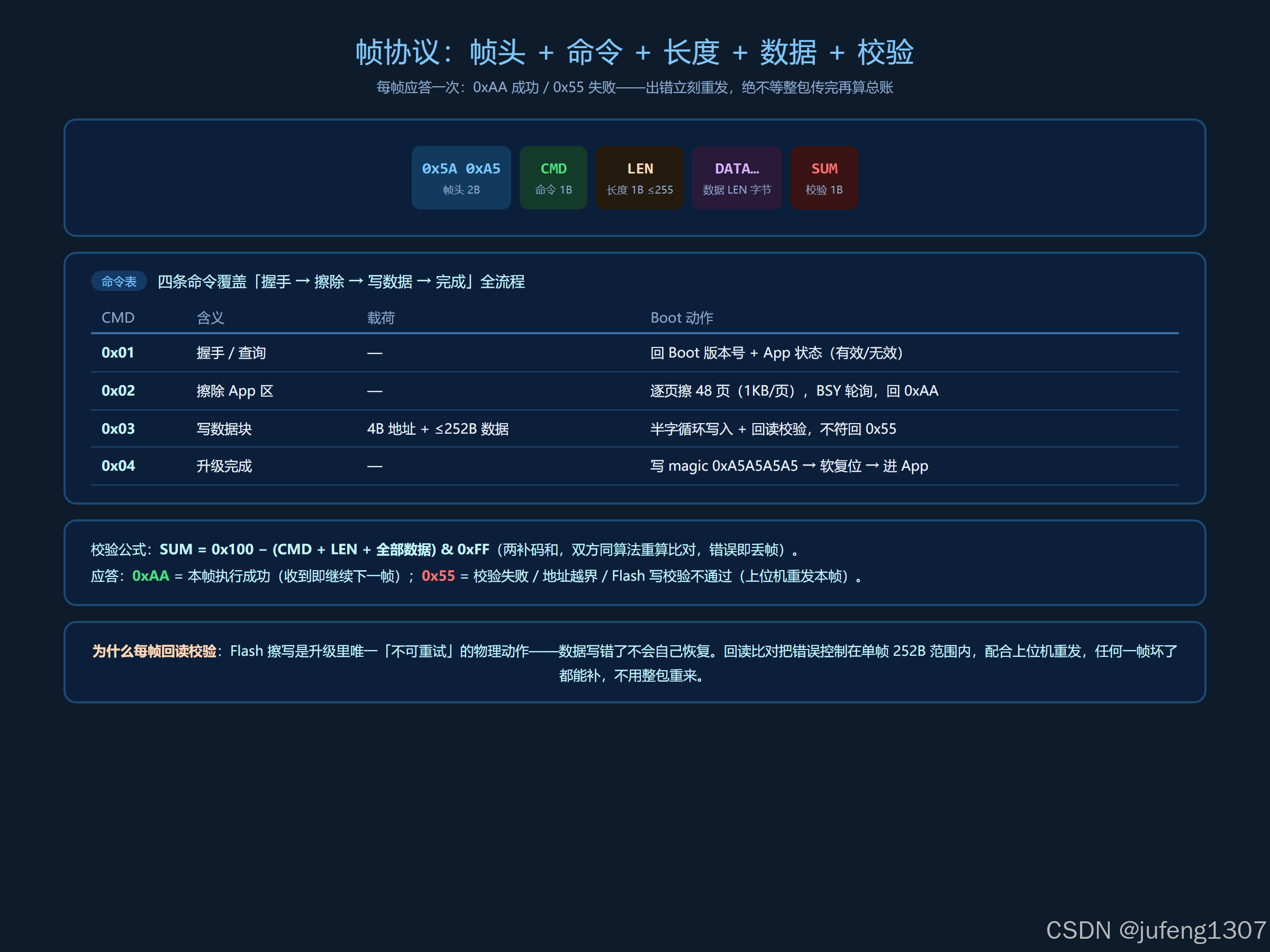

 > 设备已经出货装到现场，程序要加个功能。工程师带着 ST-Link 拆机箱、找排针、连 SWD------如果设备还埋在墙里、泡在配电柜里，这条路就走不通了。串口 IAP（In Application Programming）就是为这种场景准备的：产品出厂时装一个 Bootloader，以后升级只靠一根串口线，甚至远程透传。本文从分区设计、上电跳转、帧协议、Flash 擦写到掉电保护，把 F103 上做 IAP 的完整套路讲透，全程可复现。 ## 一、分区设计：Boot 区与 App 区，一别两宽 Flash 只有一块，程序怎么共存？答案是把 64KB 切成两半，各管各的： !Flash 双区布局：Boot 16KB + App 48KB + magic 标记(https://i-blog.csdnimg.cn/direct/fa45a47fac004df5b8893167984dffa1.png) > 配图说明：0x08000000 起 16KB 给 Boot（64KB 总容量四分之一），0x08004000 起 48KB 给 App；App 区末尾 0x0800FFFC 存 magic 标记。 以 F103C8T6 为例：Flash 共 64KB、每页 1KB，从 0x08000000 编址。**Boot 区占 0x08000000~0x08003FFF（16KB，16 页），App 区占 0x08004000~0x0800FFFF（48KB，48 页）**------地址从 0x08004000 开始，注意是 0x4000 字节不是 0x4000 行。Boot 里只放两件事：上电体检 + 串口升级协议，十几 KB 绰绰有余；App 正常开发，唯一区别是**链接地址要改到 0x08004000**，且向量表偏移 0x4000（0x200 对齐：F103 最多 128 个中断向量 × 4B = 0x200，满足硬件要求）。 App 区最后一字（0x0800FFFC）留一个 magic 值 **0xA5A5A5A5**，它是「App 有效」的凭证。为什么需要它？看第二节。 ## 二、上电体检：magic 在，跳 App；magic 不在，等升级 每次上电（或复位）都从 0x08000000 启动，Boot 先做体检再决定去向： !上电流程：体检通过跳 App，体检失败进升级模式(https://i-blog.csdnimg.cn/direct/0978cd24cb0b4aa6be72c60ef757b8dc.png) > 配图说明：左侧体检通过：关中断 → 改 VTOR → 切 MSP → 跳复位向量；右侧体检失败：串口等握手 → 擦 48 页 → 逐帧写 → 写 magic → 重启。 体检就两项：**① App 首字是合法 SRAM 地址**（防止烧了空数据），**② 末尾 magic 等于 0xA5A5A5A5**。两项都过才跳转，跳转序列必须严格按顺序： ```c #define APP_ADDR 0x08004000 #define APP_MAGIC 0xA5A5A5A5 void JumpToApp(void) { uint32_t app_sp = *(volatile uint32_t *)APP_ADDR; /* App 首字：初始 MSP */ uint32_t app_pc = *(volatile uint32_t *)(APP_ADDR + 4); /* 第二字：复位向量 */ /* ① 栈指针合法性检查：首字必须是 0x20000000~0x2000FFFF 的 SRAM 地址 */ if ((app_sp & 0x2FFE0000) != 0x20000000) return; /* ② 体检：magic 必须是写完成功后落下的 0xA5A5A5A5 */ if (*(volatile uint32_t *)0x0800FFFC != APP_MAGIC) return; __disable_irq(); /* ③ 关全局中断：跳转瞬间不许进任何中断 */ SCB->VTOR = APP_ADDR; /* ④ 向量表搬到 App 区（0x200 对齐） */ __set_MSP(app_sp); /* ⑤ 主栈指针换成 App 的 */ ((void (*)(void))app_pc)(); /* ⑥ 函数指针跳复位向量，App 接管 */ while (1); /* 跳不回来 */ } ``` 三个细节容易翻车：**跳转前必须关中断**------跳转瞬间 SysTick 或串口中断从旧向量表查入口，一跳就 HardFault；**F103 的 VTOR 是能用的**（SCB->VTOR 在 0xE000ED08），所以 `SCB->VTOR = APP_ADDR` 直接搬向量表，不用老教程里「复制 128 个向量到 RAM」的土办法；**跳过去之后 App 自己还要再设一次 VTOR**------链接地址变了，但默认 VTOR 还是 0x08000000，App 里不设，一进中断向量又指回 Boot 区。App 侧只需一行（工程选项里把 VECT_TAB_OFFSET 设为 0x4000，或 main 开头直接写）： ```c int main(void) { SCB->VTOR = 0x08004000; /* App 内重设向量表偏移，否则中断全乱 */ __enable_irq(); /* Boot 跳转前关了中断，这里要开回来 */ SystemInit(); /* 时钟重新配置（Boot 的配置对 App 不负责） */ ... } ``` ## 三、帧协议：一问一答，错一帧重发一帧 升级通道是串口（115200 8N1），Boot 与上位机按帧对话。帧格式和四条命令： !帧协议：帧头 + 命令 + 长度 + 数据 + 校验(https://i-blog.csdnimg.cn/direct/b0d61c58c65541e8adac0c589dda4f65.png) > 配图说明：每帧 0x5A 0xA5 开头，后跟 CMD 1B、LEN 1B、DATA LEN 字节、SUM 校验 1B；命令表 0x01 握手 / 0x02 擦除 / 0x03 写块 / 0x04 完成。 **SUM = 0x100 −（CMD + LEN + 全部数据）& 0xFF**，双方同算法重算比对------和校验比，哪个字节错了都能抓住，而且两补码写法一个字节就能表达校验和。Boot 每次应答 0xAA（成功）/ 0x55（失败），上位机收到 0x55 直接重发本帧，**出错重试被限制在单帧 252B 内，不用整包重来**------这比「传完整个固件再校验」的设计稳健得多：50KB 固件传到最后差一个字节，整包重传的代价是灾难性的。 ```c /* Boot 串口收帧：状态机解析，命令分发（骨架） */ uint8_t rx_buf8 + 256; uint8_t expect_cmd, expect_len, rx_pos, sum; int main(void) /* Boot 主循环 */ { uint8_t b; UART1_Init(115200); while (1) { if (uart_rx_byte(&b)) { /* 收到一字节，逐字节喂状态机 */ if (rx_pos == 0 && b != 0x5A) continue; /* 帧头 0x5A */ if (rx_pos == 1 && b != 0xA5) { rx_pos = 0; continue; } /* 帧头 0xA5 */ rx_bufrx_pos++ = b; if (rx_pos == 4) { expect_len = rx_buf3; } /* LEN 定了，等 DATA */ if (rx_pos == 5 + expect_len) { /* 收满一帧（含 SUM） */ if (checksum_ok(rx_buf)) Dispatch(rx_buf); /* 校验过才分发 */ rx_pos = 0; } } } } ``` 上位机发帧同样按此格式组装，校验和与 Boot 同一算法： ```c /* 上位机（PC 工具）发送一帧：组装 + 校验和 */ void send_frame(uint8_t cmd, uint8_t *data, uint8_t len) { uint8_t sum = cmd + len; /* 累加 CMD + LEN + 全部数据 */ for (uint8_t i = 0; i < len; i++) sum += datai; sum = 0x100 - sum; /* 取两补码：0x100 只取低 8 位 */ uart_send(0x5A); uart_send(0xA5); /* 帧头 */ uart_send(cmd); uart_send(len); for (uint8_t i = 0; i < len; i++) uart_send(datai); uart_send(sum); /* 帧尾校验字节 */ } ``` 四条命令各司其职：**0x01 握手**------上位机先问，Boot 回自己的版本号和 App 当前状态（有效/无效），上位机据此决定「直接升级还是先擦」；**0x02 擦除**------擦掉 App 区全部 48 页（地址硬编码限定在 App 区，绝不擦 Boot）；**0x03 写数据块**------载荷 4B 起始地址 + ≤252B 数据，Boot 写入后**回读比对**，不符回 0x55；**0x04 完成**------写 magic 0xA5A5A5A5，软复位，让 Boot 重新体检进 App。 ## 四、升级时序：掉电窗口里断电，下次照常能升级 把整个升级过程摊开在时间轴上，每帧一问一答、步步有回执： !升级时序：握手 → 擦除 → 逐帧写入 → 写 magic → 重启(https://i-blog.csdnimg.cn/direct/ba999ddfc8e34cffb595f8034777b5be.png) > 配图说明：橙区为掉电窗口（擦除完成到 magic 写回之间），期间掉电 App 必为无效态；写帧窗口内每帧回读校验。 设计上有一个刻意的顺序：**先擦除，后写帧，最后写 magic**。magic 在最开始擦除时就没了，所以从「擦除完成」到「magic 写回」的整个窗口内，任何时候掉电，重启后体检必失败 → Boot 留在串口等重刷，**绝不会跳进半成品 App**------升级掉电不白写、不写坏，这是 magic 方案比「读版本号判断」可靠的原因：版本号数字存在就是 0，程序只有一半也能编出个版本号。整条链路唯一不可挽回的事故是**擦掉 Boot 区**（变砖，只能重新烧录），所以擦除命令的范围在 Boot 代码里硬编码死，上位机传什么地址都不越界。 ## 五、Flash 擦写：解锁、半字写、回读校验 App 区是 Flash，写 Flash 有硬规矩：**只能 1→0，写前必须整页擦除**（擦完变全 0xFF），最小写单位是半字（2 字节），每次操作都要轮询 BSY 位。标准流程五步： !Flash 擦写五步：解锁 → 擦页 → 半字写 → 回读校验 → 加锁(https://i-blog.csdnimg.cn/direct/7c7c38a2c3eb4a43bc9de49255f3ddd6.png) > 配图说明：1KB 页 = 512 个半字；写一块 252B 数据 = 126 个半字循环，右侧网格演示写进度。 ```c void Flash_WriteBlock(uint32_t addr, uint8_t *data, uint16_t len) { FLASH_Unlock(); /* ① 写 KEY1=0x45670123, KEY2=0xCDEF89AB */ while (FLASH_GetFlagStatus(FLASH_FLAG_BSY) == SET); /* 等空闲 */ FLASH_ErasePage(addr & 0xFFFFFC00); /* ② 擦所在页（1KB 页对齐） */ while (FLASH_GetFlagStatus(FLASH_FLAG_BSY) == SET); for (uint16_t i = 0; i < len; i += 2) { /* ③ 半字循环写 */ FLASH_ProgramHalfWord(addr + i, (uint16_t)(datai | (datai + 1 << 8))); while (FLASH_GetFlagStatus(FLASH_FLAG_BSY) == SET); } /* ④ 回读逐半字比对，不符 → 回 0x55 让上位机重发本帧 */ for (uint16_t i = 0; i < len; i += 2) { uint16_t w = *(volatile uint16_t *)(addr + i); if (w != (uint16_t)(datai | (datai + 1 << 8))) { FLASH_Lock(); return; /* 校验失败，上位机收到 0x55 重发 */ } } FLASH_Lock(); /* ⑤ 加锁：恢复写保护，防误写 */ } ``` 三个坑要提前避开：**擦除地址必须 1KB 页对齐**（C8T6 是 1KB/页，大容量芯片才是 2KB/页，写死 2KB 会错位误擦）；**72MHz 主频下必须 FLASH_SetLatency(2)**，不设读 Flash 会取错数据；**擦写期间别开中断**------中断代码在 Flash 里执行时总线冲突，标准库的 Program/Erase 函数内部会处理大部分，但自己的代码别在这段里触发中断。回读校验是最后一道保险：Flash 物理写失败（电压波动、老化）不常见但会发生，每帧核对一次，把损坏控制在单帧 252B 内。 ## 六、六个最容易翻车的点 !IAP 六个最容易翻车的点(https://i-blog.csdnimg.cn/direct/c93d0d6dc7404c289186ca9dca2e9d39.png) 1. **跳转前没关中断**：跳转瞬间中断从旧向量表查入口，直接 HardFault------`__disable_irq()` 且外设中断逐个关。 2. **向量表偏移没设 / 设错**：`SCB->VTOR = 0x08004000` 必须在 App 里再设一次；偏移必须 0x200 对齐且与链接地址一致，否则中断全乱。 3. **栈指针没校验就跳**：App 首字不是合法 SRAM 地址就跳------跳到废数据，`(首字 & 0x2FFE0000) == 0x20000000` 先验再跳。 4. **页大小写错 / 擦除越界**：C8T6 是 1KB/页，地址不按页对齐会误擦；擦除范围不限定 App 区 = 擦掉 Boot = 变砖。 5. **升级掉电没保护**：没有 magic 标记就跳半成品 App------写完成功后最后一步写 0xA5A5A5A5，Boot 体检不通过就不跳。 6. **App 里忘开中断 / 忘重配时钟**：Boot 里 `__disable_irq()` 了，App 启动要 `__enable_irq()`；SysTick 和外设时钟在 App 里重新配。 ## 小结 IAP 的本质是把「升级」做成出厂自带的例行能力：**Boot 体检 + 串口协议 + Flash 擦写**三件套，配上 magic 标记保证任何时刻掉电都不写坏。工程上真正决定成败的往往不是协议，而是跳转时序（关中断、VTOR、MSP 三步缺一不可）和擦除边界（硬编码限定 App 区）。最后留个彩蛋：F103 出厂自带一个更简单的升级通道------BOOT0 拉高、BOOT1 拉低，芯片从 0x1FFFF000 的**系统存储区**启动，里面是 ST 出厂写死的 ISP 程序，用串口工具发 0x7F 同步、收到 0x79 应答就能刷全片------不用自己写 Boot 也能救砖，适合量少的小批量；做产品还是要自己的 Bootloader，因为它能把升级逻辑（校验、加密、版本管理）都攥在自己手里。 下篇回到外设：K1 任务堆栈实战。上篇的看门狗和这次的 Bootloader 都是裸机视角，任务堆栈讲的是 uC/OS-II 内核里「栈会不会爆、爆了怎么救」，系列交叉内容一次讲透。
