（八）LVGL 8.3.11 移植与应用实战：图片解码 ------ 格式、缓存与性能
目标：搞懂 LVGL 图片从存储介质到屏幕的完整链路，会为每种资源选对格式与路径，并控制得住解码的内存与时间开销。
1. 原理篇：图片解码框架
1.1 解码器抽象
lv_img 控件从不直接读图片数据，一切经过 lv_img_decoder 统一接口：
info_cb：读取图片头，返回宽、高、色彩格式；open_cb：打开数据源并准备解码；read_line_cb：按行产出像素------LVGL 渲染到第几行就解码第几行，无需整图驻留 RAM；close_cb：收尾释放。
8.3 内置解码器处理 LVGL 自有格式（转换器产物）；PNG/JPG/BMP/GIF 由可选解码库补充（LV_USE_PNG / LV_USE_SJPG / LV_USE_BMP / LV_USE_GIF 等）。

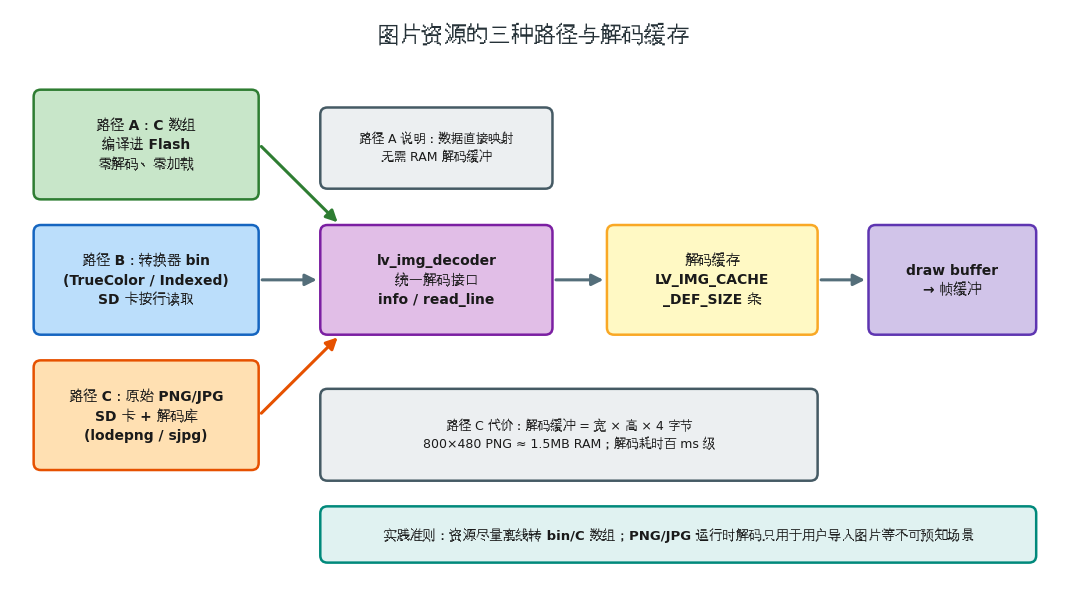

1.2 三条资源路径
| 路径 | 存储 | RAM 解码缓冲 | 加载延迟 | 适用 |
|---|---|---|---|---|
| A：C 数组 | 内部 Flash | 无（直接映射） | 零 | 启动画面、关键图标 |
| B：转换器 bin | SD 卡 | 仅行缓冲 | 毫秒级（SDIO） | 背景图、皮肤资源 |
| C：原始 PNG/JPG + 解码库 | SD 卡 | 宽×高×4B 整图 | 几十~几百 ms | 用户导入图片等不可预知场景 |
1.3 色彩格式（转换器的核心选项）
| 格式 | 每像素 | Alpha | 说明 |
|---|---|---|---|
CF_TRUE_COLOR |
32bit (ARGB8888) | 有 | 质量最好，DMA2D 可直接做混合加速 |
CF_TRUE_COLOR_565 |
16bit | 无 | 不透明图首选，体积减半 |
CF_TRUE_COLOR_CHROMA_KEYED |
16bit | 色键透明 | 纯色背景抠透明，省体积 |
CF_INDEXED_1/2/4/8BIT |
1~8bit + 调色板 | 可选 | 图标/单色图利器，体积可缩到 1/4 |
CF_RAW |
原始 | --- | 数据原样交给自定义解码器，特殊场景用 |
CF_ALPHA_1/2/4/8BIT |
仅 Alpha | 仅透明通道 | 纯蒙版/阴影贴图 |
2. 应用篇：转换与使用
2.1 在线转换器决策流程
https://lvgl.io/tools/imageconverter 选格式的思考顺序：
- 图里有透明区域吗？ 没有 →
CF_TRUE_COLOR_565（最省）；有 → 看下一步； - 颜色种类少吗（图标 ≤256 色）？ 是 →
CF_INDEXED_8BIT（体积约 1/4）；否 →CF_TRUE_COLOR（保留 Alpha）； - 放哪里？ 启动必需、不想依赖 SD 卡 → 输出 C 数组 ；量大、可换皮 → 输出 Binary 放 SD 卡。
2.2 使用代码
c
/* 路径 A：C 数组（转换器输出 .c 文件加入工程） */
LV_IMG_DECLARE(img_logo);
lv_obj_t *img1 = lv_img_create(lv_scr_act());
lv_img_set_src(img1, &img_logo);
/* 路径 B/C：SD 卡文件（第 04 篇的 FS 驱动提供 'S' 盘符） */
lv_obj_t *img2 = lv_img_create(lv_scr_act());
lv_img_set_src(img2, "S:/pic/bg.bin"); /* 转换器 bin */
lv_img_set_src(img2, "S:/pic/photo.png"); /* 需 LV_USE_PNG 1 */2.3 启用 PNG/JPG 解码库
c
#define LV_USE_PNG 1 /* 内置 lodepng，无需外部库 */
#define LV_USE_SJPG 1 /* Split JPG：低内存 JPG 解码（tjpgd） */
#define LV_USE_GIF 1 /* GIF89a，lv_gif 控件 */
#define LV_USE_BMP 1lodepng 是 LVGL 内置的 PNG 解码器（源码在 lvgl/src/extra/libs/png），打开宏即编译，无需额外移植；JPG 有两个选择：LV_USE_SJPG（split-jpg，分块解码省内存，推荐嵌入式）与完整 libjpeg（PC 模拟器用得多）。
3. 实践篇：缓存、性能与排障
3.1 解码缓存：LV_IMG_CACHE_DEF_SIZE
解码结果（解码后的整图像素）会按 src 为 key 缓存，LV_IMG_CACHE_DEF_SIZE 是缓存条数（默认 1！）。
c
#define LV_IMG_CACHE_DEF_SIZE 16 /* 调试期建议 8~16 */- 缓存命中：同一张图再次显示零解码零读卡；
- 缓存的像素数据从 LVGL 堆 分配------16 张大图缓存意味着几百 KB~几 MB 堆占用，必须与第 06 篇的
LV_MEM_SIZE联动规划； - 图片文件更新后记得
lv_img_cache_invalidate_src("S:/pic/bg.bin")失效旧缓存，否则显示的仍是旧图。
3.2 性能优化清单
| 手段 | 收益 | 说明 |
|---|---|---|
| 资源离线转 bin/C 数组 | ★★★ | 消除运行时解码（路径 C 的百 ms 级开销归零） |
| 图片尺寸 = 显示尺寸 | ★★★ | lv_img_set_zoom() 是软件逐像素插值，800×480 缩放一次就是几十 ms；转换阶段就定好分辨率 |
| SD 卡用 SDIO 4bit | ★★★ | 读 750KB 背景图：SDIO 约几十 ms，SPI 模式慢一个数量级 |
| 开启解码缓存 | ★★☆ | 重复显示零开销 |
| 页面切换前预加载 | ★★☆ | 隐藏 lv_img 先 set_src 触发解码，切换时直接显示 |
避免 lv_img_set_angle 旋转 |
★★☆ | 同样是软件逐像素运算 |
| DMA2D 混合 | ★★☆ | CF_TRUE_COLOR 图片的 Alpha 混合走 lv_gpu_stm32_dma2d（第 02 篇开启后自动生效） |
3.3 关键细节解析
① 路径 C 的内存为什么这么吓人？
PNG 解码必须整图展开：解码缓冲 = 宽 × 高 × 4 字节（lodepng 输出 RGBA8888），一张 800×480 的 PNG 就是 1.5MB------内部 SRAM 根本放不下 。三个对策按优先级：能用路径 A/B 就不用 C；必须解码 JPG 时用 SJPG（按 MCU 块分块解码，峰值内存降到几十 KB）；必须 PNG 时确认 LVGL 堆在 SDRAM 且 ≥ 2MB 裕量。
② 为什么路径 B 的 bin 不需要整图 RAM？
转换器 bin（TrueColor/Indexed）的数据布局与屏幕像素一一对应，read_line_cb 可以直接从文件把当前行读进小行缓冲交给渲染器------文件访问是流式的，RAM 里永远只有一行。这也是为什么"从 SD 卡加载 750KB 背景图"是可行的：耗时主要花在 SD 读取上（SDIO 下可接受），而不是内存占用。
③ 解码失败时 LVGL 的静默行为
lv_img_set_src 失败（路径错、格式不支持、缓存分配失败）不会报错 ，只是显示空白或占位图。务必在调试期开 LV_USE_LOG：解码器链上每一环的失败原因都会打出来（file not found / unknown format / out of memory），这是图片问题排查的第一现场。
④ GIF 动图为什么"贴上去不动"？
lv_gif 的帧推进依赖 LVGL 定时器------也就是 lv_timer_handler() 的周期调用。GIF 卡住先查：lv_timer_handler 是否正常周期运行；再就是 GIF 文件本身超过尺寸/帧数限制时解码内存不足（GIF 每帧同样要整帧缓冲）。
3.4 排障速查表
| 现象 | 排查方向 |
|---|---|
| 显示空白/占位图 | 开 LV_USE_LOG 看解码器日志；路径盘符（S:/）；格式与解码库宏是否匹配 |
| 图片花屏/偏色 | 转换时色彩格式选错（如 565 的图当 TRUE_COLOR 显示）；C 数组方式与 bin 方式混用 |
| 大图显示卡死/复位 | 解码缓冲撑爆堆：LV_MEM_SIZE 太小或堆没搬到 SDRAM；看 Mem Monitor |
| 换皮后显示旧图 | 未调 lv_img_cache_invalidate_src |
| 切页瞬间卡顿明显 | 页面图未预载；或用了路径 C 的 PNG 大图解码头 |
| GIF 不动 | lv_timer_handler 未周期运行；帧缓冲不足 |
3.5 验证用例
c
/* 三路径一次验证 */
lv_obj_t *a = lv_img_create(lv_scr_act()); lv_img_set_src(a, &img_logo); /* A */
lv_obj_t *b = lv_img_create(lv_scr_act()); lv_img_set_src(b, "S:/pic/bg.bin"); /* B */
lv_obj_t *c = lv_img_create(lv_scr_act()); lv_img_set_src(c, "S:/pic/test.png"); /* C */
lv_obj_align(b, LV_ALIGN_LEFT_MID, 10, 0);
lv_obj_align(c, LV_ALIGN_RIGHT_MID, -10, 0);三张图同屏正确显示，即图片链路（Flash 直读 / SD bin / PNG 解码）全部打通。
