（六）LVGL 8.3.11 移植：性能优化、抗锯齿与内存管理

（六）LVGL 8.3.11 移植：性能优化、抗锯齿与内存管理

目标：把"能跑"打磨成"跑得好"------帧率更高、边缘更顺、内存可控、长时间运行稳定。

---

1. 先量化，再优化：性能监控

调试期务必打开（量产关闭）：

#define LV_USE_PERF_MONITOR 1      /* 右下角：FPS + CPU 占用 */
#define LV_USE_MEM_MONITOR  1      /* 左下角：LVGL 堆用量 + 碎片率 */
#define LV_USE_LOG          1
#define LV_LOG_LEVEL        LV_LOG_LEVEL_WARN
#define LV_LOG_PRINTF       1

经验参考值（F429 @180MHz，800×480 RGB565，模式三 + DMA2D）：

场景	典型 FPS	CPU 占用
静态界面	30+（受刷新周期限制）	<10%
lv_demo_widgets 滑动	25~40	40%~70%
全屏动画	20~33	60%~90%
未开 DMA2D 的同场景	减半以上	接近 100%

优化顺序铁律：先看 Perf Monitor 定位瓶颈（渲染 CPU 高 → DMA2D/布局；FPS 低但 CPU 低 → flush 等待/刷新周期），不要凭感觉改。

---

2. DMA2D 硬件加速细节

2.1 它替 LVGL 做什么

lv_gpu_stm32_dma2d.c 接管了三类渲染原语：

原语	场景	收益
矩形填充 fill	背景、纯色块、进度条	大
Alpha 混合 blend	圆角、阴影、半透明叠加	最大
颜色转换 copy	ARGB8888 图片 → RGB565	大

未命中 GPU 路径的操作（如抗锯齿文字边缘的逐像素混合）仍走软件渲染，属正常。

2.2 确认加速生效

1. lv_conf.h 中 LV_USE_GPU_STM32_DMA2D 1 且 LV_GPU_STM32_DMA2D_CMSIS_INCLUDE 指向正确的 HAL 头；
2. 编译进 lvgl/src/gpu/lv_gpu_stm32_dma2d.c（8.3 的 src 全目录编译时自动包含）；
3. 对比开关前后的 Perf Monitor CPU 占用，应有明显下降；
4. 失效常见原因：DMA2D 时钟未使能、头文件宏名写错、把 9.x 的宏名抄到了 8.3。

2.3 F429 vs F7/H7 的 cache 差异

F429（Cortex-M4）没有 D-Cache，DMA2D 写完内存 CPU 立即可见，无需维护。若代码未来要移植到 F7/H7：

#if defined (__DCACHE_PRESENT) && (__DCACHE_PRESENT == 1U)
    SCB_CleanDCache_by_Addr((uint32_t *)color_p, w * h * sizeof(lv_color_t));
#endif

flush 前清 D-Cache，避免 DMA2D 读到未回写的脏数据。

---

3. 抗锯齿与显示质量

3.1 LVGL 的抗锯齿体系

配置	作用	代价
LV_ANTIALIAS 1（默认开）	圆角、圆弧、斜线边缘平滑	渲染时间 +10%~20%
字体 bpp（转换器 --bpp）	1/2/4/8 bit 每像素，bpp=4 是质量与体积的甜点	Flash/SDRAM 占用随 bpp 翻倍
LV_USE_FONT_SUBPX	子像素渲染，小字号更锐利	仅对特定排列屏有效，图片字库不适用
LV_USE_FONT_COMPRESSED	字库压缩存储	解压耗时，Flash 紧张才开
LV_DPI 正确设置	影响默认间距/圆角尺寸的视觉比例	无

实用建议：

• 正文用 bpp=4 字体；超大标题字可 bpp=8；
• 圆角半径 ≤ 8px 时肉眼几乎无锯齿，大圆角才明显吃性能；
• 阴影（LV_SHADOW_*）是 8.3 中最贵的样式之一，满屏阴影控件会显著掉帧------大阴影改用小半径或多层圆角矩形模拟。

3.2 图片质量

• 转换器输出 CF_TRUE_COLOR（带 alpha）质量最高；纯不透明图用 CF_TRUE_COLOR_565 省一半存储；
• 避免运行时缩放图片（lv_img_set_zoom 是软件逐像素运算），分辨率在转换阶段就定好。

---

4. 内存管理：TLSF 堆的摆布艺术

4.1 LVGL 内存从哪来

LVGL 用内置 TLSF（Two-Level Segregated Fit）算法管理一块连续堆，对象、样式、定时器、事件、图片缓存全部分配于此。8.3 提供三种摆布方式：

/* 方式一：默认------内部静态数组，吃内部 SRAM */
#define LV_MEM_CUSTOM 0
#define LV_MEM_SIZE   (64U * 1024U)
#define LV_MEM_ADR    0

/* 方式二：堆整体搬到 SDRAM（F429 + 32MB SDRAM 平台的推荐做法） */
#define LV_MEM_CUSTOM 0
#define LV_MEM_SIZE   (1U * 1024U * 1024U)     /* 想吃多大给多大 */
#define LV_MEM_ADR    0xD0200000U              /* 避开两块帧缓冲后的空闲区 */

/* 方式三：完全接管------用编译器 malloc 或自研分配器 */
#define LV_MEM_CUSTOM 1
/* 需实现 lv_mem_alloc/lv_mem_free 映射到自己的分配器 */

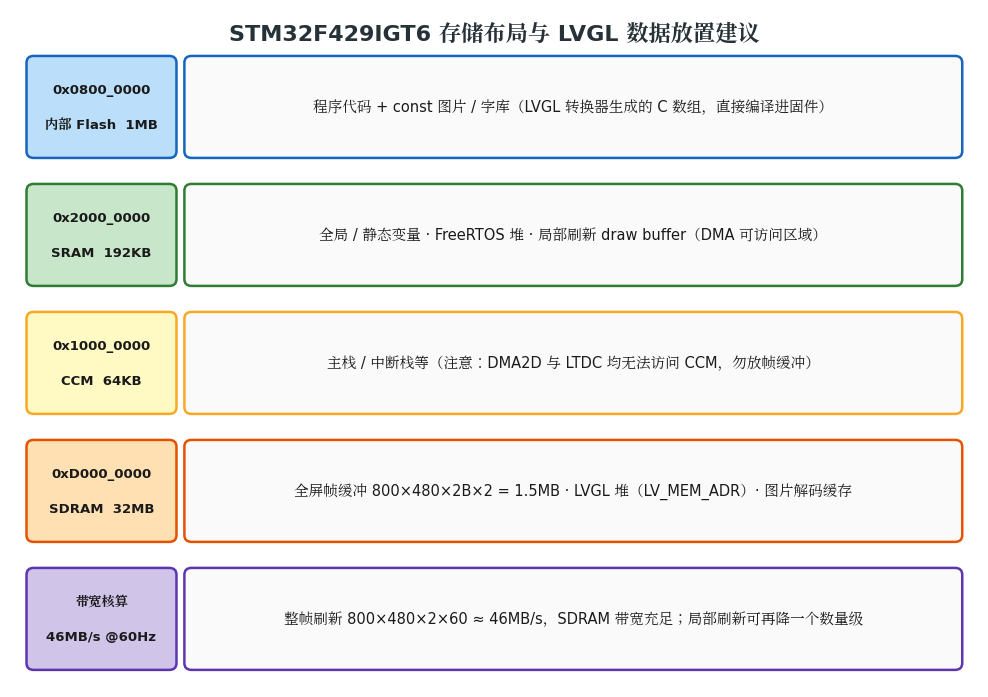

方式二的关键是地址规划：

SDRAM 32MB @0xD0000000 建议分区：
0xD0000000 ~ 0xD00B7700   帧缓冲 FB1 (750KB)
0xD00B7700 ~ 0xD016EE00   帧缓冲 FB2 (750KB)
0xD0200000 ~ 0xD0300000   LVGL 堆（1MB，LV_MEM_ADR）
0xD0300000 起              图片解码缓存 / 用户数据 / 预留

关键细节解析

① 三种方式怎么选？

• 方式一（内部静态数组）：不外挂 SDRAM 时的唯一选择，堆大小受 192KB SRAM 的硬约束；
• 方式二（LV_MEM_ADR 指定 SDRAM 地址）：本平台推荐。不改 LVGL 源码、保留 TLSF 的确定性分配行为，只换地基。TLSF 的优势是分配/释放均为 O(1) 且时间确定，这对 UI 线程很重要------你不会希望某个界面跳转因为 malloc 的长路径而偶发卡顿；
• 方式三（完全自定义）：只在你需要把 LVGL 内存纳入统一的内存池管理（如带统计/越界检测的自研分配器）时才用，代价是放弃 TLSF 的确定性。

② LV_MEM_ADR 取 0xD0200000 的两个讲究

一是避让 ：两块帧缓冲占了 0xD0000000 起约 1.43MB，堆起点必须在其后；取 0xD0200000（2MB 处）留了约 500KB 裕量，帧缓冲越界（比如日后改成 1024×600 屏）也不会立刻踩到堆。二是对齐：取 2MB 的整数倍边界，既方便肉眼核算地址，也满足任何 SIMD/DMA 对大块内存的对齐假设。写错地址的典型症状是"显示正常但 UI 数据莫名被改"或"界面正常但屏幕下半截花屏"------两个区域互相覆盖的结果，排障时先核对这张分区表。

③ 为什么碎片率（frag）比已用量（used）更能反映健康度？

TLSF 堆上频繁"创建-销毁"大小不一的对象，会把空闲内存切成越来越多不连续的小块：used 不高但 frag 很高时，一次稍大的分配（比如解码一张大图的缓冲）照样失败------这就是"内存明明够却分配失败"的经典现象。frag 持续爬升说明应用在反复创建销毁控件（见 4.3 的纪律），正确的修法是复用与隐藏，而不是无脑加大堆。

④ 优化为什么要"先开监控再动手"？

LV_USE_PERF_MONITOR 把"觉得卡"变成可定位的数据：FPS 低 + CPU 100% 说明瓶颈在渲染（开 DMA2D、减阴影圆角）；FPS 低 + CPU 很低说明瓶颈在 flush 等待（检查是不是误用了轮询等待、TE 等待逻辑死等）；FPS 高但操作卡顿则多半是 LVGL 任务被高优先级业务任务抢占。方向错了的优化（比如给 CPU 瓶颈的界面去折腾文件系统）一分钱收益都没有。

4.2 堆大小怎么定

应用规模	建议 LV_MEM_SIZE
简单仪表盘（十几个控件）	48~64KB
多页面 HMI	128~256KB
lv_demo_widgets 全量	≥ 96KB 才能跑顺
大量图片解码 + FreeType	512KB 起，直接放 SDRAM

Mem Monitor 的 used 稳定在 60% 以下、碎片率 frag 低于 30% 是健康状态；碎片率持续爬升说明有泄漏或频繁创建销毁控件。

4.3 应用层内存纪律

• 切页用 lv_obj_del + 新建，或单页面 lv_scr_load_anim 换屏后及时删除旧屏；
• 大量重复控件优先复用（改属性而非删了重建）；
• lv_timer_create 的定时器记得 lv_timer_del；
• 大图片不用时 lv_img_cache_invalidate_src 释放解码缓存。

---

5. 刷新路径优化

1. 缩小脏区域 ：改动局部属性（文字、值）而不是重建控件；lv_obj_invalidate 尽量精确；
2. 隐藏优于删除 ：暂时不用的元素 lv_obj_add_flag(obj, LV_OBJ_FLAG_HIDDEN)，比重建便宜；
3. 动画节制 ：LV_DISP_DEF_REFR_PERIOD 30ms 足够流畅，盲目调到 10ms 只会空转 CPU；
4. 不透明覆盖 ：给底层容器设置不透明底色（bg_opa = LV_OPA_COVER），减少多层混合；
5. 编译优化 ：MDK -O2 / GCC -O2 + 链接期优化；LVGL 的 lv_conf.h 里 LV_USE_STDLIB_* 保持默认即可。

---

6. 综合调优清单（按优先级）

优先级	动作	预期收益
★★★	全屏双缓冲 + LTDC 地址翻转（第 02 篇模式三）	消除撕裂，拷贝归零
★★★	LV_USE_GPU_STM32_DMA2D 1	CPU 占用降 30%~60%
★★★	LVGL 堆放 SDRAM（LV_MEM_ADR），内部 SRAM 留给 RTOS/栈	消除内存天花板
★★☆	编译 -O2；LV_DISP_DEF_REFR_PERIOD 30ms	渲染提速
★★☆	图片预载 + LV_IMG_CACHE_DEF_SIZE 8~16	切页顺滑
★★☆	字体 bpp=4，范围裁剪到实际用到的字符	Flash 省 50%+
★☆☆	阴影/大圆角克制使用，隐藏替代重建	个别卡顿场景改善

---

7. 长时间运行稳定性验证

• lv_demo_stress() 连续跑 24 小时；
• Mem Monitor 碎片率曲线平稳，无单调爬升；
• 定时打印：lv_mem_monitor_t mon; lv_mem_monitor(&mon); 输出 free_size 与 frag_pct；
• FreeRTOS 下同时打印各任务栈水位；
• 最终验收：界面静置 24h 后触摸响应时间无劣化。

至此，一个可量产水准的 LVGL 8.3.11 HMI 平台就搭建完成了。

---
