上行带宽瓶颈的诊断、SQM 调度与双链路上行实战

1 背景：上行带宽的技术现状

1.1 上下行参数对比

|-----------------------|----------------|--------------|-------|------------------------------|
| 接入类型 | 下行典型 | 上行典型 | 上下行比 | 依据 |
| 国内千兆家宽（主流套餐） | 1000 Mbps | 30-50 Mbps | ≈20:1 | YD/T 3328-2023 合规下限30M |
| 国内千兆家宽（高端融合） | 1000-2000 Mbps | 100-200 Mbps | ≈10:1 | 运营商可选提速包 |
| 全球固网平均（Ookla 2025-12） | 118.59 Mbps | 59.45 Mbps | ≈2:1 | Ookla Speedtest Global Index |
| 企业专线（上下行对等） | 按需 | 与下行对等 | 1:1 | 运营商政企产品 |
| 5G CPE（城市实测） | 300-500 Mbps | 80-100 Mbps | ≈4:1 | 5G NSA/SA 实测 |

YD/T 3328-2023《公众固定宽带接入业务上下行速率配置要求》只要求签约下行超过 150Mbps 时上行达到 30Mbps 即合规。

1.2 2026年上行提速动向

今年上行开始被行业主动摆上台面，几个关键节点：

|------------|-------------------|---------------------------------|
| 时间 | 事件 | 上行变化 |
| 2026年1月 | 工信部启动宽带升级专项 | 推动双千兆向5G-A+万兆光网演进 |
| 2026年6月 | 新疆移动公告：千兆用户上行免费提速 | 上行 80M→100M，2000M用户 150M→200M |
| 2026年7月 | 杭州移动启动5G-A超级上行 | 单用户上行峰值超1Gbps，覆盖1250万用户 |
| 2026年8月11日 | 广州万兆智播直播基地挂牌 | 室内上行 1000M，户外 5G-A 智播卡上行峰值 500M |

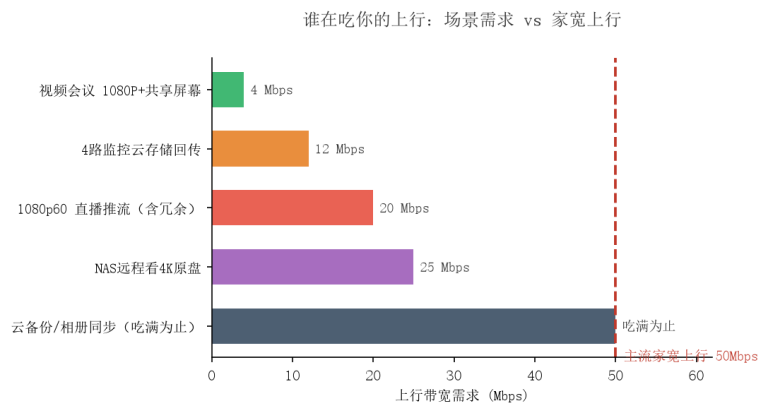

2 上行需求测算

先列场景需求，再对号入座：

|------------------|------------|---------------------------|
| 场景 | 上行需求 | 说明 |
| 1080P监控摄像头（单路） | 2-4 Mbps | H.264编码 4M/路、H.265编码 2M/路 |
| 4路监控同时回传 | 约 12 Mbps | 小店、自建房、仓库常见配置 |
| 1080p60 直播推流 | 12-20 Mbps | 含网络抖动冗余，码率≤实测上行75% |
| 视频会议（1080P+共享屏幕） | 4 Mbps 起 | 多人会议室建议预留 10-20 Mbps |
| NAS 远程看 4K 原盘 | 25 Mbps+ | 出门在外从家里直调4K影片 |
| 云备份/云相册同步 | 吃满为止 | 充电即自动上传，可占满整条上行 |

对号入座：4 路监控 12Mbps + 1080P 视频会议 4-8Mbps + 手机自动云备份吃满=主流 50Mbps 上行见底。

3 诊断实战

很多网慢误判是路由器问题，其实是上行被吃满。

三个工具按顺序上：

3.1 speedtest-cli 测速

speedtest 测速最常用两个入口：Ookla 官方二进制和社区维护的 Python 版 speedtest-cli。关键都是不要只盯着下载数字。

bash 复制代码

# 安装（任选其一）
pip install speedtest-cli        # 社区 Python 版（sivel/speedtest-cli）
# 或到 speedtest.net/apps 下载 Ookla 官方二进制

# 关键是看 Upload 那栏
$ speedtest-cli --simple
Ping:        12.3 ms
Download:    934.5 Mbit/s     # 千兆达成
Upload:      46.2 Mbit/s      # 真正干活的带宽 ← 这一栏才关键

# 想测指定节点（例如对比晚高峰和清晨）：
speedtest-cli --server 4719 --simple  # 4719 为某 IDC 节点ID

# 想做定时回测，把结果写日志：
while true; do
  speedtest-cli --simple >> /tmp/uplink.log
  echo "---" >> /tmp/uplink.log
  sleep 3600
done

3.2 iperf3 测速

speedtest 走运营商最近的 CDN；想测真实端到端上行带宽，用 iperf3：

bash 复制代码

# 服务端（任意一台有公网IP或同内网的Linux机器）
iperf3 -s

# 客户端默认方向即上行（client→server）
# -P 4  四条并行流取总和，更接近真实多任务并发
# -t 10 测10秒
$ iperf3 -c 192.168.1.100 -P 4 -t 10
[ ID] Interval           Transfer     Bitrate
[SUM] 0.00-10.00 sec    56.4 MBytes  47.3 Mbits/sec  # 上行47.3Mbps（4流汇总）

# 反向测下载（client 接收，server 发送）
iperf3 -c 192.168.1.100 -P 4 -t 10 -R
[SUM] 0.00-10.00 sec  1.09 GBytes   937 Mbits/sec    # 下行 937Mbps

# 重要：不要把 -P 设太大（>16），家用路由器NAT会话数会先成为瓶颈

3.3 连接跟踪 + 流量监控

测出上行数字只完成一半，关键是定位谁在吃。

bash 复制代码

# 思路一：连接跟踪表看当前活跃连接的目的地分布（OpenWrt）
# 内网 src=192.168.1.0/24 按目的 IP 分组，找最活跃的目的地址
cat /proc/net/nf_conntrack | grep "src=192.168.1." | \
  awk '{for(i=1;i<=NF;i++) if($i ~ /dst=/) print $i}' | \
  sort | uniq -c | sort -rn | head -10

# 输出示例：
#   87 dst=203.0.113.45
#   62 dst=198.51.100.7
#   41 dst=142.250.190.78
# 前几名很可能就是后台大量上传的应用

# 思路二：按主机维度统计（更直观，推荐装 nlbwmon）
opkg update && opkg install nlbwmon luci-app-nlbwmon

# LuCI → Status → Bandwidth Monitor
# 主机维度显示 24h/7d/30d 上行+下行流量排名
# 一眼看到"哪个设备在偷偷上传"------多数是手机云备份、监控摄像头、智能音箱

找到罪魁后处置分两种：

① 关掉自动上传；② OpenWrt 的 SQM per-host 限速，或 qos-scripts，把单设备上行限制在 2Mbps 以内。

4 bufferbloat

网络传输是双向确认的。你下载的每一个数据包，设备都要回送一个极小的确认包，ACK 走的就是上行。

上行被云备份或 P2P 占满时，这些 ACK 只能排队。排队导致：

|------------|--------------|------------|--------|
| 指标 | 上行空闲时 | 上行被打满时 | 现象 |
| 下载速率 | 500-940 Mbps | <10 Mbps | 网页打开缓慢 |
| 游戏延迟（ping） | 15 ms | 300+ ms | 卡顿掉帧 |
| 视频会议画质 | 1080P 流畅 | 降为 360P | 说话断续 |
| 在线游戏 | 60ms 内 | 300-1500ms | 人物瞬移 |

这个现象的学名叫 bufferbloat。

诊断到此步时，许多人换路由器是没用的。

堵在上行，换什么都没用，先看上行那一栏。

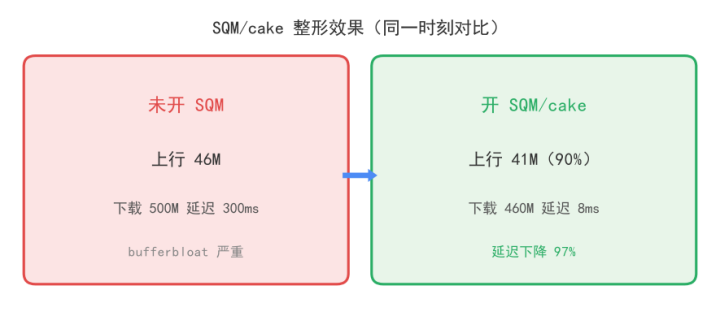

5 零成本调度：

先做能不动硬件的事。SQM把上行主动整形到略低于实测值，腾出 buffer 防止排队堆积，从根上治 bufferbloat。

5.1 SQM 关键参数

|------------|-------------|-----------------------------------------|
| 参数 | 作用 | 推荐取值 |
| qdisc | 队列算法 | cake |
| script | 分层/平层策略 | piece_of_cake.qos |
| upload | 上行整形值（kbps） | 实测上行的 90% |
| download | 下行整形值（kbps） | 实测下行的 90% |
| link_layer | 链路层 | ethernet；PPPoE 通常仍选 ethernet |
| overhead | 封装开销补偿（字节） | 以太网 0-18；PPPoE 常见 28-44；具体以 SQM 文档速查表为准 |
| enabled | 启用开关 | 1 |
| interface | 作用接口 | WAN 接口名 |

5.2 SQM 配置代码（OpenWrt）

bash 复制代码

# 装包
opkg update && opkg install sqm-scripts luci-app-sqm

# 假设实测上行 46M、下行 940M，WAN 接口为 pppoe-wan
# 注意：整形值单位是 kbps
uci set sqm.wan=queue
uci set sqm.wan.interface='pppoe-wan'
uci set sqm.wan.enabled='1'
uci set sqm.wan.qdisc='cake'
uci set sqm.wan.script='piece_of_cake.qos'
uci set sqm.wan.upload='41000'                # kbps，46M 的约 90%
uci set sqm.wan.download='850000'             # kbps，940M 的约 90%
uci set sqm.wan.link_layer='ethernet'         # PPPoE 通常也选 ethernet
uci set sqm.wan.overhead='44'                 # PPPoE 示例开销，具体按接入类型查 SQM 文档
uci commit sqm
/etc/init.d/sqm enable
/etc/init.d/sqm restart

# 验证
tc -s qdisc show dev pppoe-wan

# 关键检验（http://www.dslreports.com/speedtest）测 bufferbloat 评分：
#  整形前：通常 C/D
#  整形后：A/A+ （延迟几乎不随流量变化）

优点：装个包、写几行配置，免费、不动硬件；bufferbloat 从 D 评直接到 A。

缺点：46M 上行整形到 41M，少了 5M 是用延迟换的。

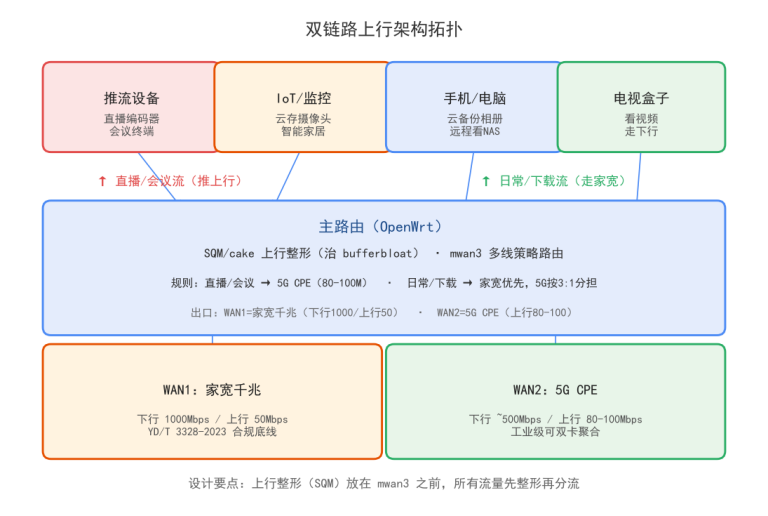

6 5G CPE + mwan3 策略路由

SQM 是内部调度，上限还是那条家宽。

想真正把上行提一档，最优解是再加一条上行，5G CPE （如 Z8105AX-T**）**城市实测上行 80-100Mbps，是家宽的 1.5-2 倍，而且不挤占家宽。

6.1 双链路方案选型

|------------------|--------------|------------------|----------------|
| 设备类型 | 上行能力 | 适合场景 | 成本 |
| 家庭级 5G CPE | 80-100 Mbps | 直播、个人创作、家用备份 | 设备几百到千元 + 流量卡 |
| 工业级 5G CPE（双卡聚合） | 100-300 Mbps | 多机位直播、无人值守、车载/户外 | 设备千元到数千元 + 流量卡 |
| 有线+5G 双链路（毫秒级切换） | 下行：家宽；上行：5G | 主线断不中断业务 | 需路由器支持 mwan3 |

6.2 mwan3 关键配置项

|-----------|---------------------------------------------------|------------------------------------|
| 配置节 | 关键字段 | 作用 |
| interface | enabled / family / track_ip | 定义可用WAN接口（wan, wwan） |
| member | interface / metric / weight | 路由成员（metric 越小越优先；weight 决定分担流量比例） |
| policy | use_member（一个或多个） | 路由策略（决定流量怎么走） |
| rule | src_ip / dest_ip / dest_port / proto / use_policy | 匹配规则（按端口/IP 把流量归到某条策略） |

6.3 mwan3 配置代码

前提：5G CPE 已作为路由器第二个 WAN 接口接入；与原家宽并存。

下面给出 3 段配置：

bash 复制代码

# 装包
opkg update && opkg install mwan3 luci-app-mwan3

# ── /etc/config/mwan3 节选 ──
# (1) 接口：wan=家宽，wwan=5G CPE（已通过 DHCP/静态配在网络接口中）
config interface 'wan'
    option enabled '1'
    list track_ip '114.114.114.114'
    list track_ip '223.5.5.5'

config interface 'wwan'
    option enabled '1'
    list track_ip '114.114.114.114'
    list track_ip '223.5.5.5'

# (2) 成员：家宽权重 3，5G CPE 权重 1
config member 'wan_m1_w3'
    option interface 'wan'
    option metric '1'
    option weight '3'

config member 'wwan_m1_w1'
    option interface 'wwan'
    option metric '1'
    option weight '1'

# (3) 策略 A：推流/会议专用 5G
config policy 'uplink_5g'
    list use_member 'wwan_m1_w1'

# 策略 B：其余流量按 3:1 分担（家宽优先）
config policy 'balanced'
    list use_member 'wan_m1_w3'
    list use_member 'wwan_m1_w1'

# (4) 规则：直播推流（RTMP 1935）走 5G；RTMPS 443 与 HTTPS 共用端口，无法精确按端口单独分流
config rule 'rtmp_push'
    option proto 'tcp'
    option dest_port '1935'
    option sticky '1'              # 同一连接保持走同一条线
    option use_policy 'uplink_5g'

# 规则：会议/远程办公走 5G（UDP 高端口）
config rule 'meeting'
    option proto 'udp'
    option dest_port '3478,3479,5004'
    option use_policy 'uplink_5g'

# 默认规则：其余流量走 balanced
config rule 'default'
    option dest_ip '0.0.0.0/0'
    option use_policy 'balanced'

# 生效
/etc/init.d/mwan3 restart
mwan3 status                     # 查看当前各接口的流量分布

直播推流走 5G，日常浏览下载走家宽，按 3:1 分担 5G 链路作为辅路。

7 方案选型总表

|--------------------|-----------------|------------|-----|--------------|
| 方案 | 上行能力 | 成本 | 复杂度 | 适合谁 |
| 不动硬件，先测速 + 错峰 | 不增加，只优化 | 免费 | 低 | 所有人，第一动作 |
| SQM/cake 整形 | 锁定为实测的90%，换来低延迟 | 免费 | 中 | 上行被占时全屋卡顿的人 |
| 运营商提速包/融合套餐 | 30→100-200 Mbps | 按月加费（部分免费） | 低 | 需求稳定、已装宽带 |
| 企业专线（上下行对等） | 与下行对等 | 年费约为家宽十倍量级 | 中 | 工作室、企业办公 |
| 5G CPE 补上行 + mwan3 | 实测80-100 Mbps | 设备+流量卡 | 中-高 | 直播、分散点位、临时场景 |

一句话：上行不够用，先做免费的；仍不够，再考虑加 5G 链路或换运营商；最后才是企业专线。
