Zemax微型投影镜头光学设计

关键词:Zemax;光学设计;微型投影镜头;像质评价;DLP

一、工程背景与设计指标

投影镜头是微型投影仪的核心部件,视场要大、结构要紧凑、像质要达标,三者往往互相制约。我们基于光学仪器期刊2013年发表的镜头设计研究,用Zemax光学设计软件完成了一款适用于0.7英寸数字光处理(DLP)芯片的微型投影镜头设计。设计指标为:显示芯片尺寸0.7英寸(14.4毫米乘10.8毫米),像素尺寸7.6微米,投影距离0.7米投射70英寸画面,系统总长小于45毫米,最大孔径小于25毫米,后工作距不小于12毫米。

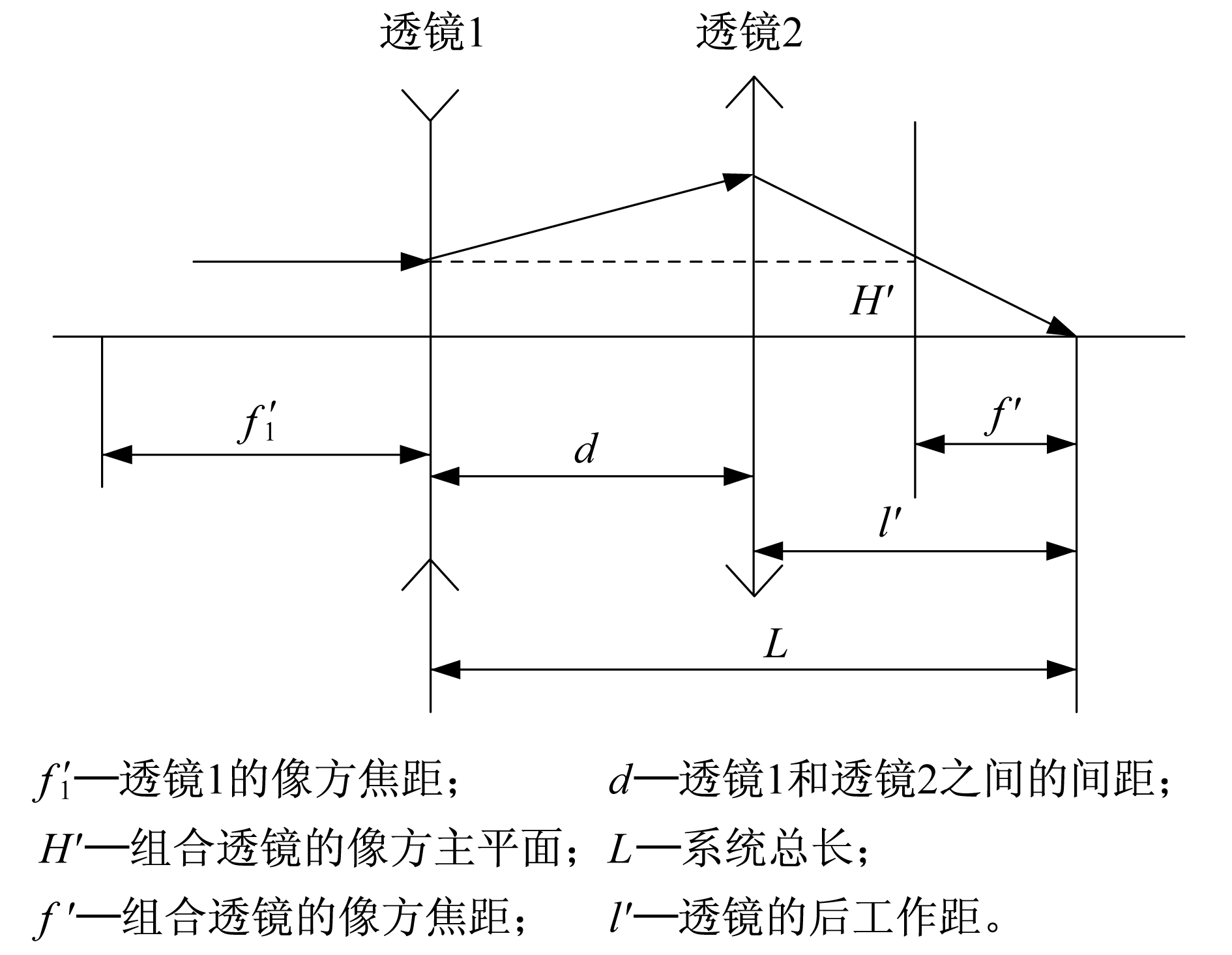

图1 反远距型光学结构示意图

二、初始结构选取

系统采用反远距型结构,由负的前组透镜和正的后组透镜组成,特点是后工作距离大于系统焦距,适合短焦大视场投影镜头。前组复杂度由视场决定,后组复杂度由相对孔径决定。我们从专利库中查找相关投影系统作为初始结构:焦距12.5毫米,总长27.6毫米,最大孔径15毫米。

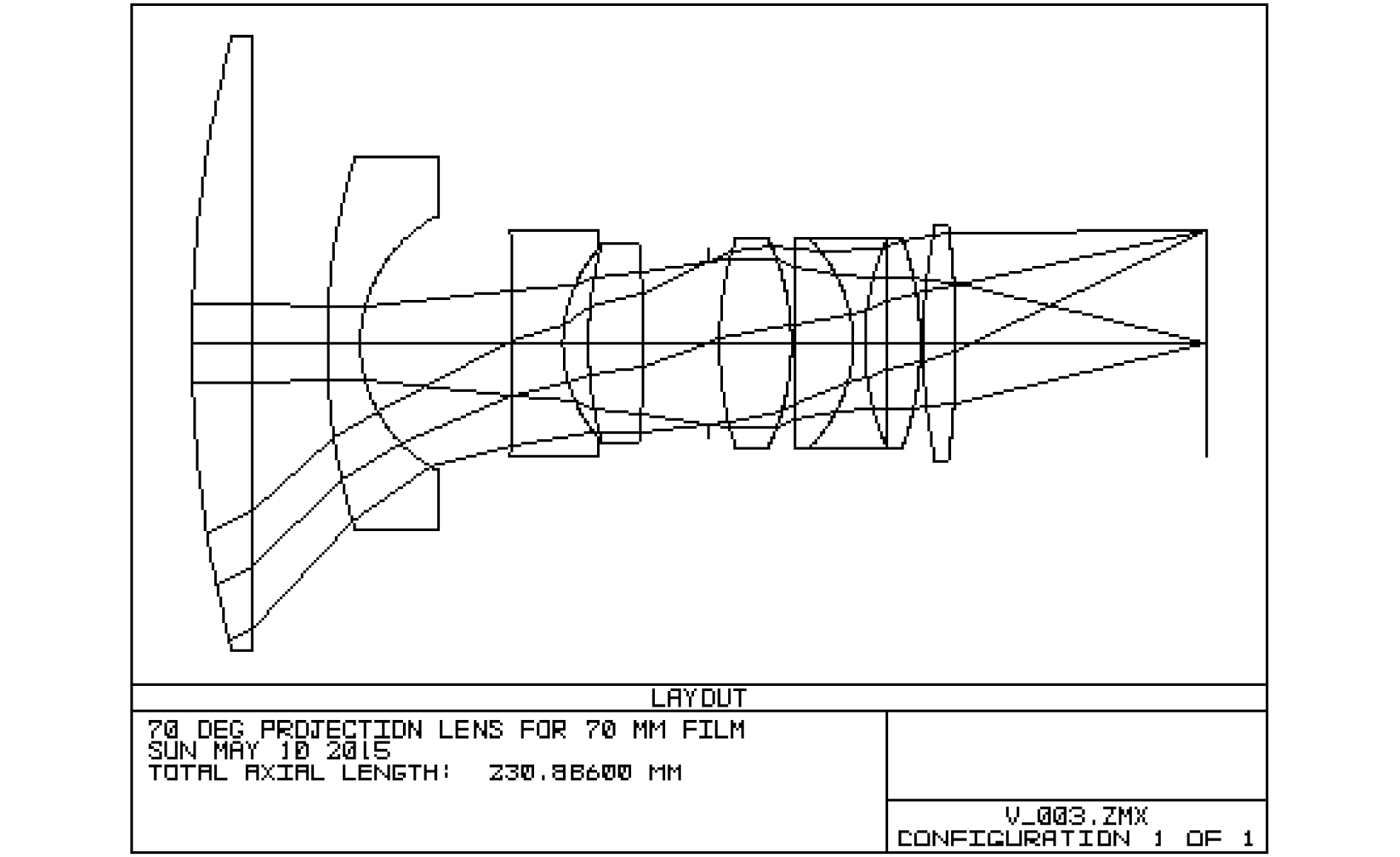

图2 初始结构系统布局图

初始结构在40线对每毫米处成像质量很差:零视场MTF值仅0.1,45度视场MTF值仅0.03,远不能满足设计要求,必须通过优化提升像质。

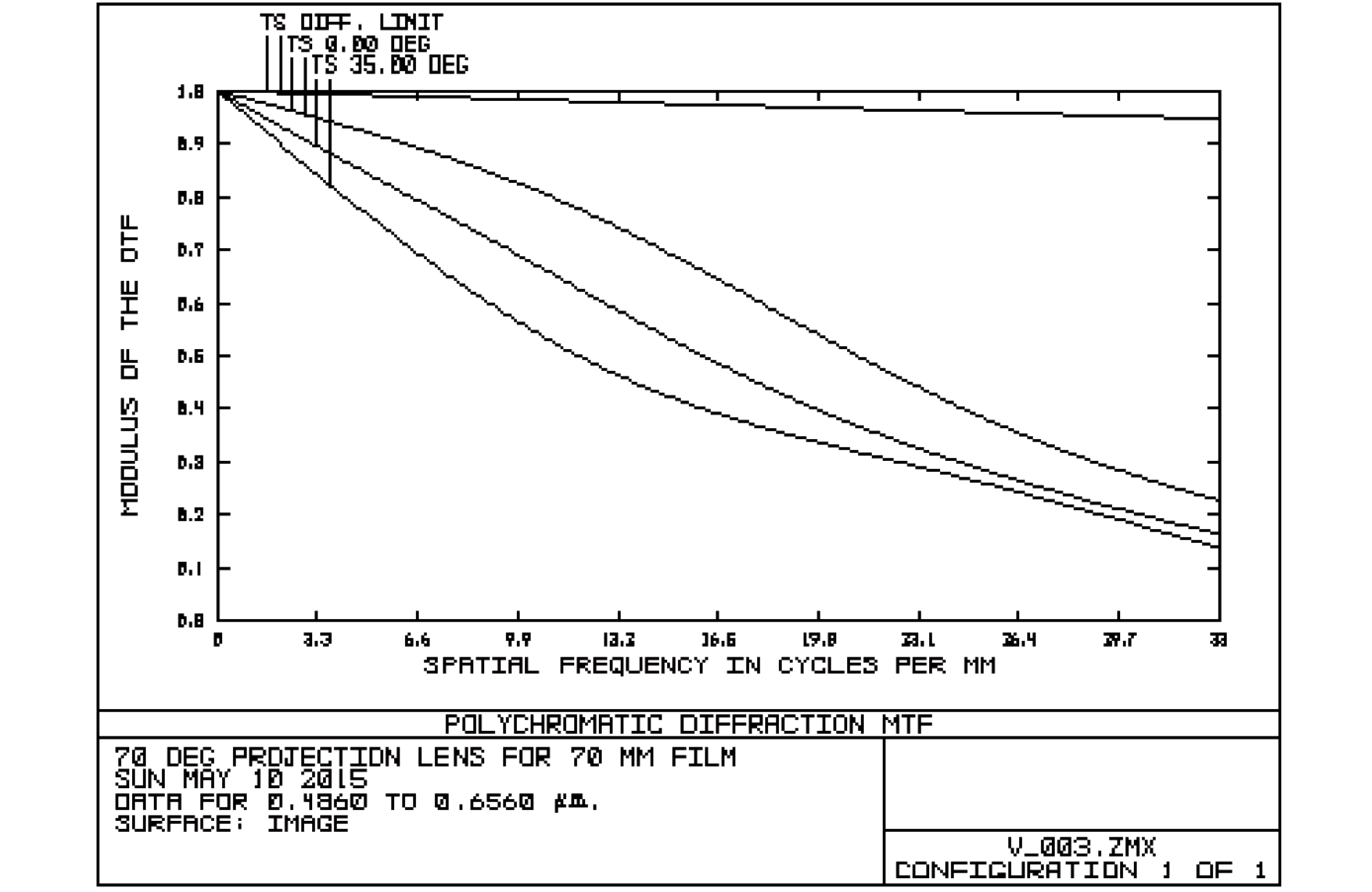

图3 初始结构MTF曲线

三、Zemax优化设计

优化分三步进行。第一步:焦距缩放。将初始结构焦距从12.5毫米缩放至7.5毫米,修改出瞳距、孔径大小和视场,并在系统中加入10毫米厚的玻璃平板代替投影仪中的棱镜结构。第二步:建立评价函数。使用Zemax默认评价函数,并添加边界控制操作数EFFL(控制焦距)、TOTR(控制系统总长)、ENPP和EXPP(控制入瞳出瞳位置)。第三步:添加像差控制操作数SPHA(球差)、COMA(彗差)、ASTI(像散)、DIST(畸变),以及MTFT和MTFS(控制切向与径向MTF)。

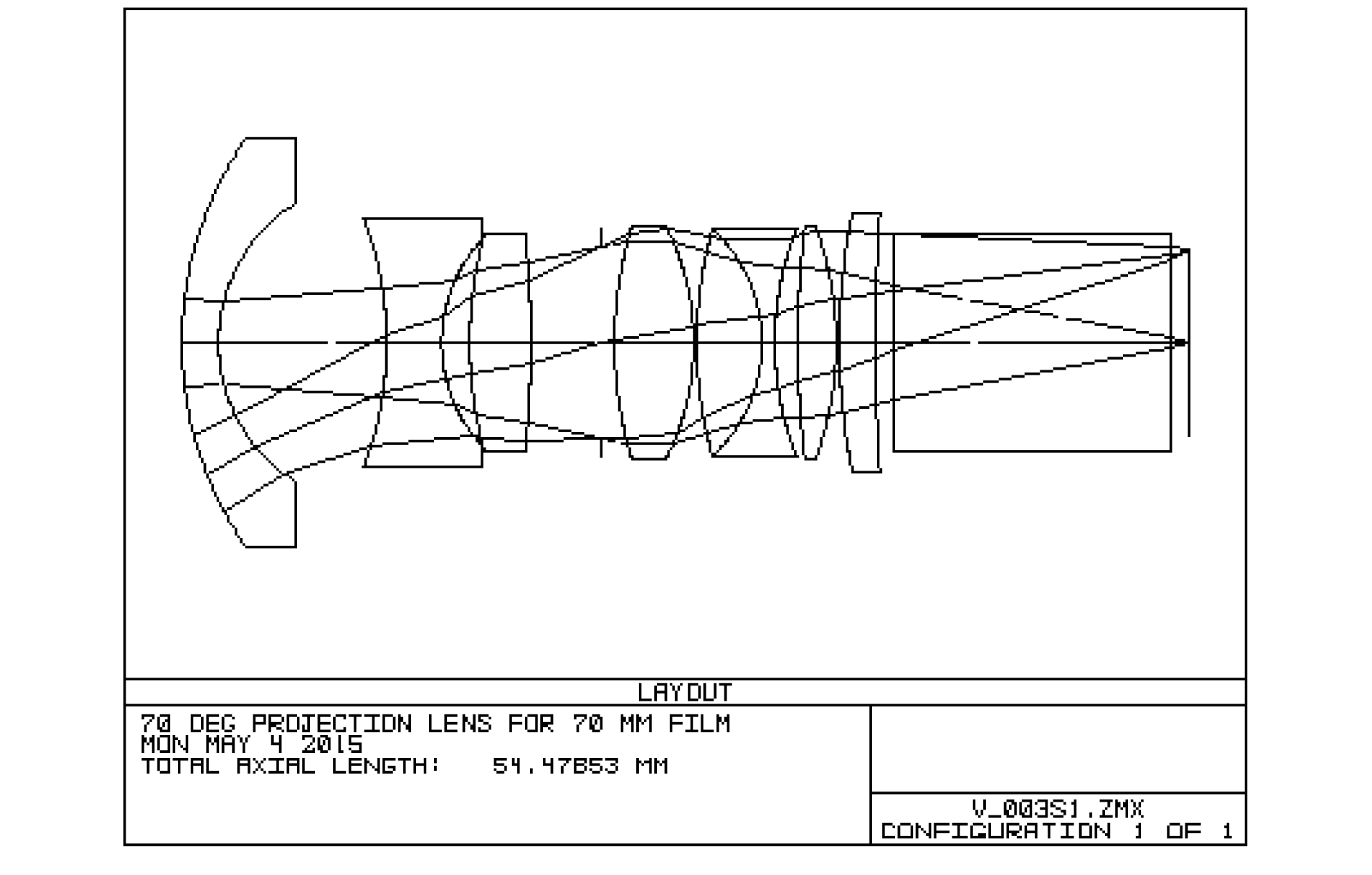

图4 优化后系统结构图

四、关键结果与像质评价

优化后的系统达到全部设计指标:焦距7.5毫米,后工作距12毫米,系统总长39.7毫米,满足小于45毫米的紧凑性要求,相对孔径达到1比1.8,视场角70度。像质评价方面,在40线对每毫米处中心视场MTF值大于0.7,边缘视场MTF值大于0.6;像面相对照度大于百分之八十;所有透镜表面均为球面,加工容易、成本低,适合批量生产。

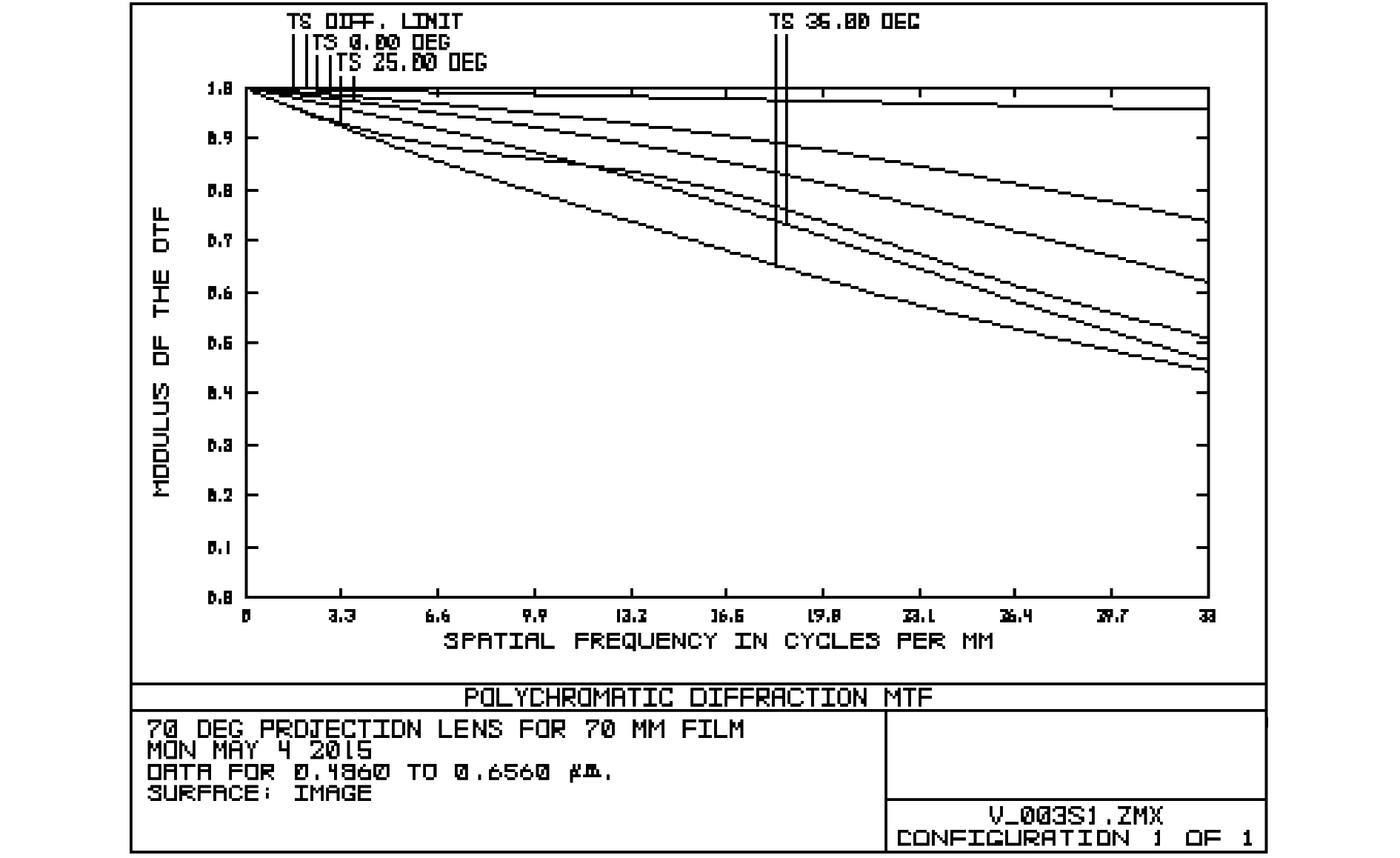

图5 优化后系统MTF曲线

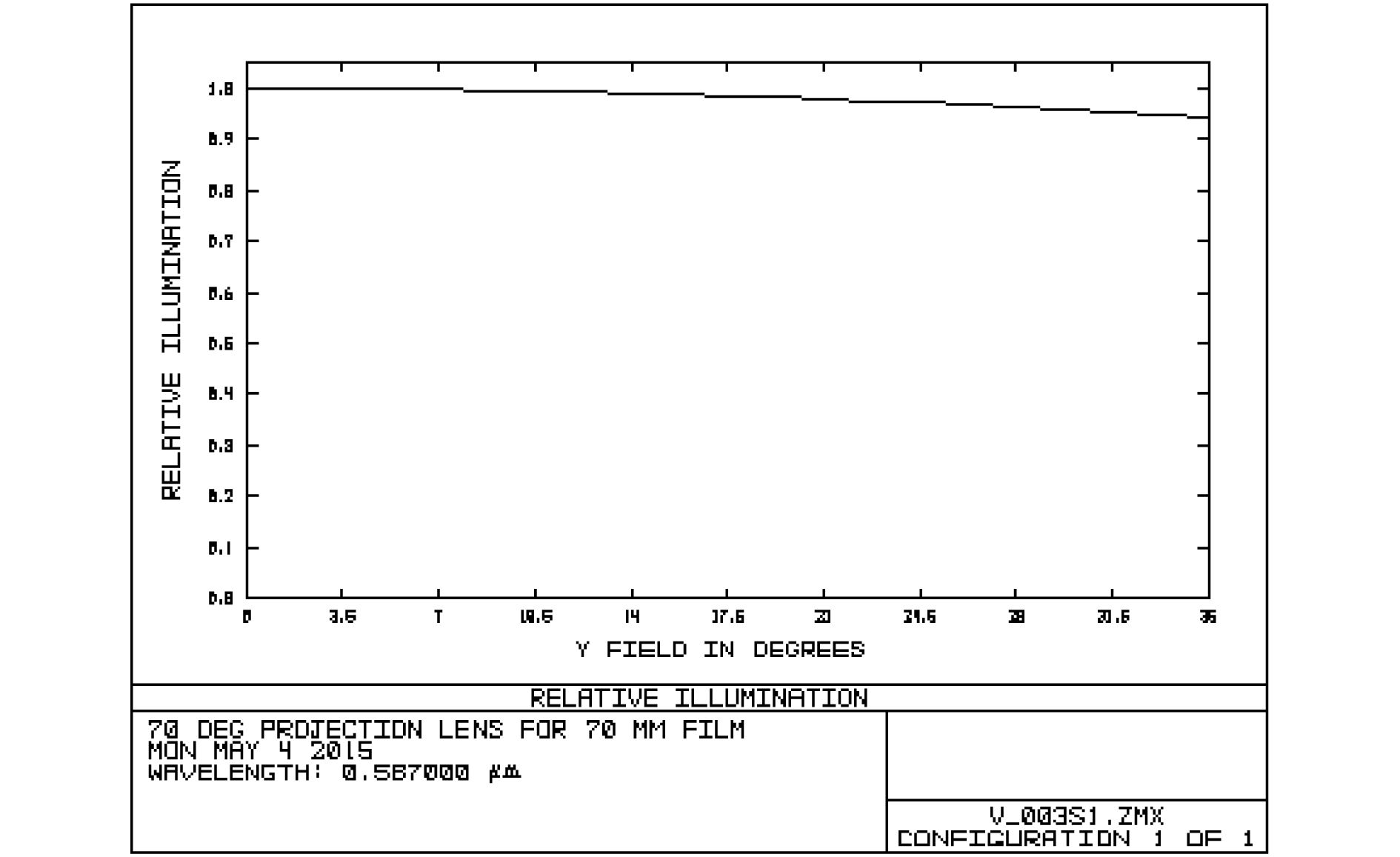

图6 相对照度曲线

五、我们提供的服务

基于Zemax光学设计技术,我们可提供以下工程服务:①投影与成像镜头设计外包:按指标要求完成初始结构选型、优化与像质评价全流程;②初始结构搭建与焦距缩放:从专利库或自有结构库快速定位可用方案并适配新指标;③评价函数与操作数定制:针对焦距、总长、球差、彗差、畸变、MTF等建立完整的优化控制体系;④像质评价与公差分析:MTF、相对照度、点列图、场曲畸变全项检查,输出设计报告;⑤设计方案对比与参数优化:多方案权衡成像质量、体积与成本,给出工程落地建议。
