故障现象
一辆2014款宝马X4车，搭载N20B20A发动机，累计行驶里程约为13万km。车主反映，发动机偶尔无法起动。
故障诊断
接车后反复试车发现，热机状态下熄火，等待10 min左右后起动发动机，故障比较容易出现。有时候起动时间变长，严重时发动机无法起动。
用故障检测仪检测，发现发动机控制单元（DME）中存储有间歇故障代码"1C3101 发动机油压力温度传感器，可信度：车辆起动前的压力过高"（图1）；读取发动机数据流，发现未起动发动机时的机油压力为102.9 kPa（图2），怠速时的机油压力为251.4 kPa（图3），均正常。

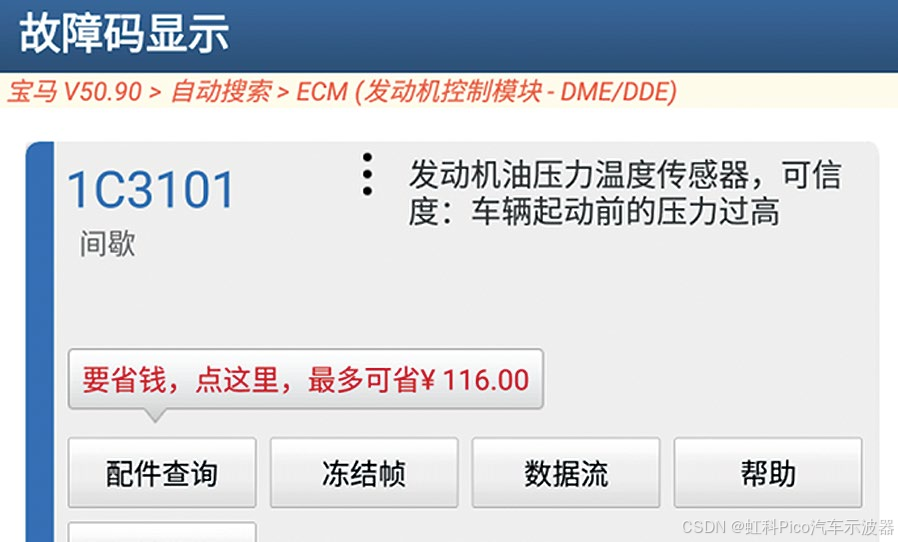

图1 DME中存储的故障代码

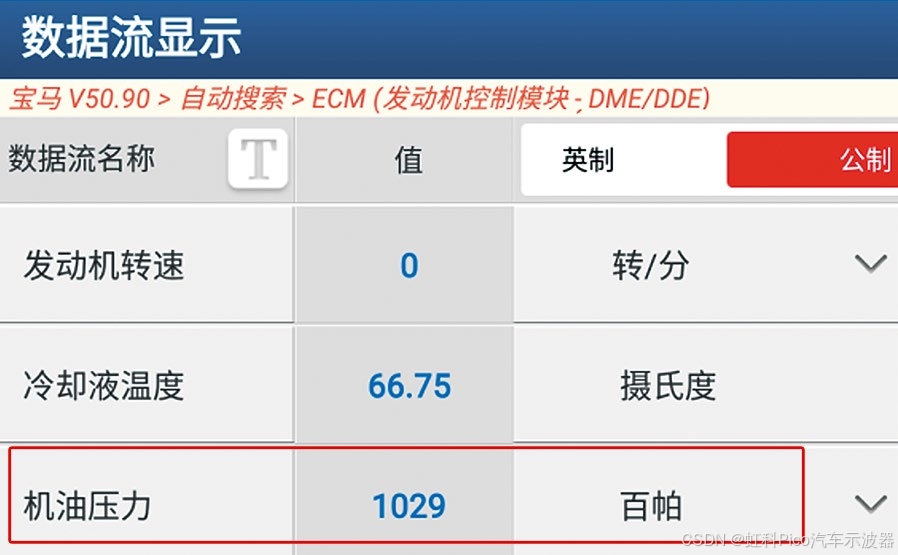

图2 未起动发动机时的机油压力数据

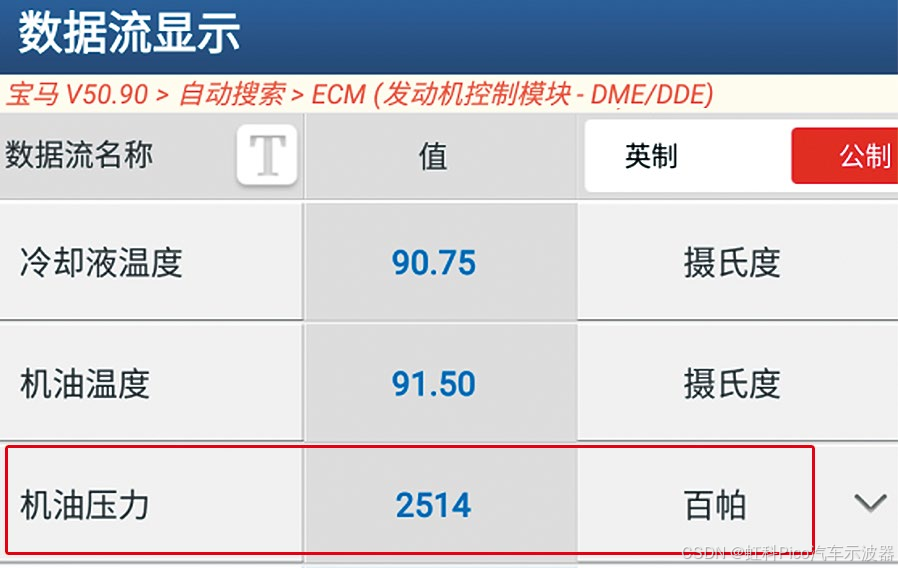

图3 怠速时的机油压力数据
用虹科Pico汽车示波器测量发动机正时波形，测得起动时间较长时的相关波形如图4所示，发现刚开始排气、进气凸轮轴位置传感器信号正常，而曲轴位置传感器无信号，随后曲轴位置传感器信号恢复正常，发动机起动着机，起动时间约1.2 s，由此怀疑曲轴位置传感器信号异常。

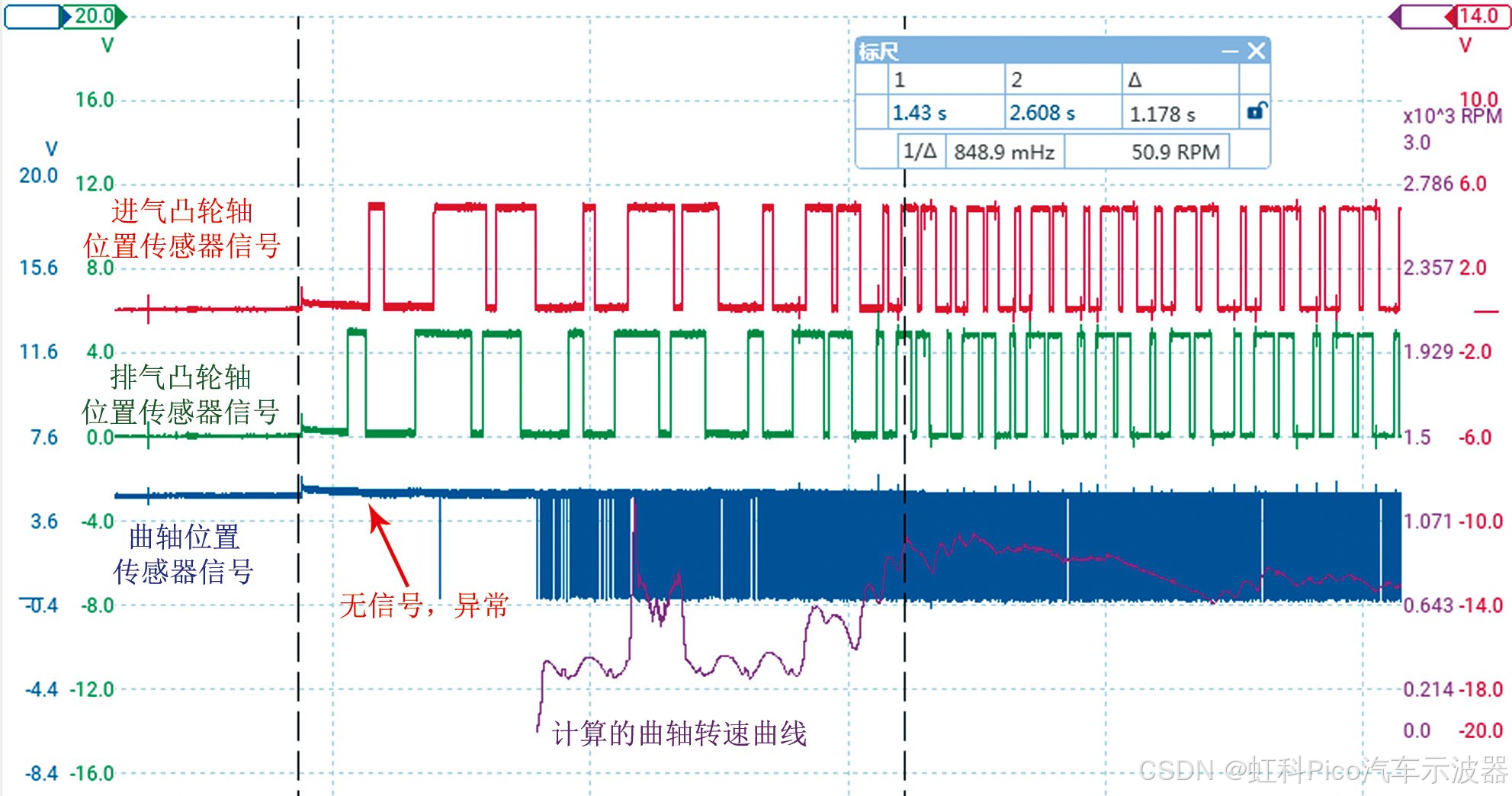

图4 起动时间较长时的发动机正时波形
测得正常起动时的发动机正时波形如图5所示，发现排气、进气凸轮轴位置传感器信号与曲轴位置传感器信号同步变化，发动机快速起动着机，起动时间约0.4 s。

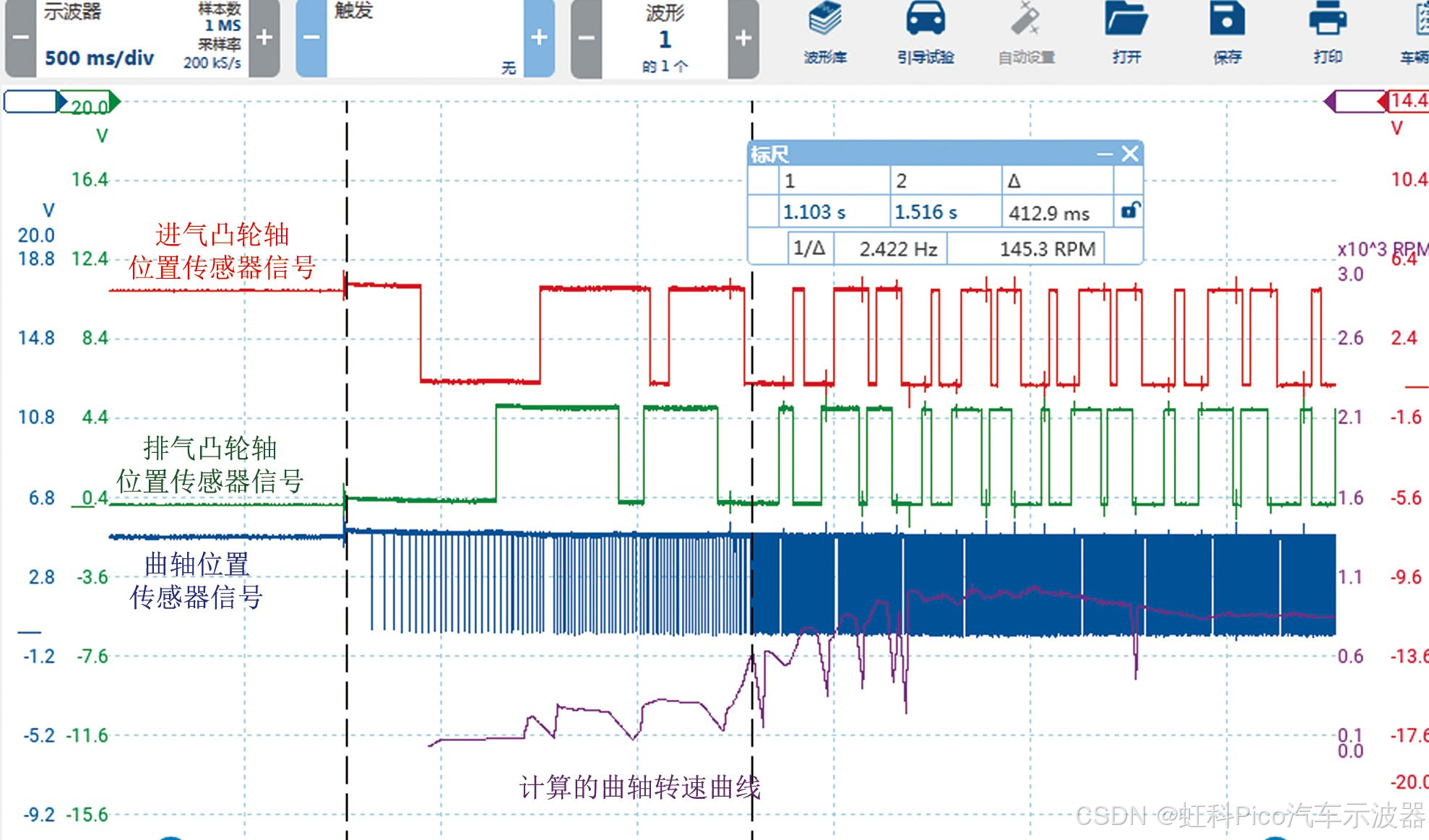

图5 起动正常时的发动机正时波形
反复试车，捕捉到发动机无法起动时的发动机正时波形如图6所示，发现曲轴位置传感器信号非常稀疏，由此确认发动机无法起动是由曲轴信号异常引起的。

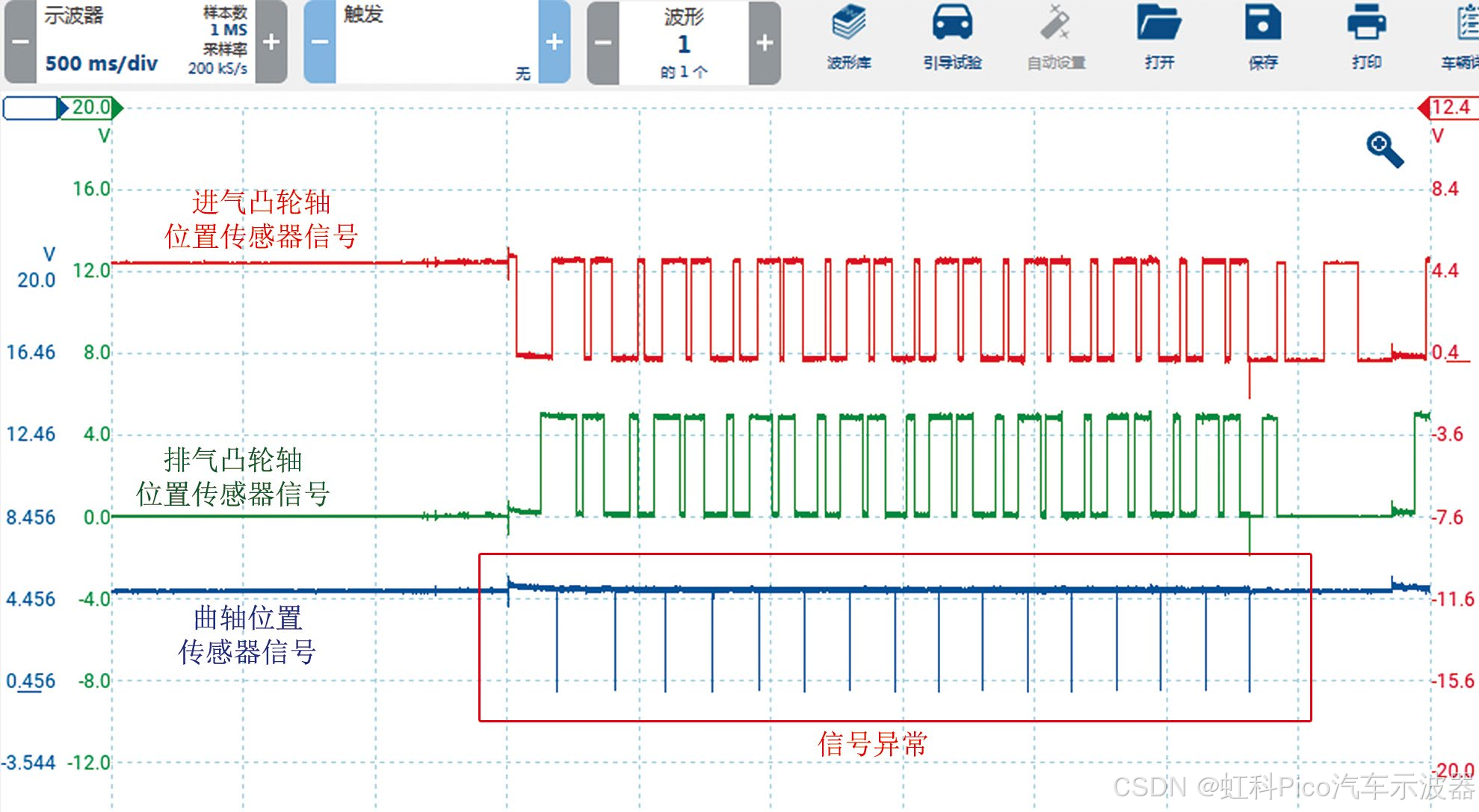

图6 无法起动时的发动机正时波形
测量曲轴位置传感器的供电和搭铁线路，未见异常。拆检曲轴位置传感器，发现头部磨损严重，由此推断曲轴位置传感器的安装间隙过小，导致其头部磨损严重，从而出现信号偶尔丢失的情况，以致发动机偶尔无法起动。
故障排除
更换曲轴位置传感器并正确安装后反复试车，故障未再出现，故障排除。
故障总结
为什么每次出现故障后都会存储故障代码1C3101呢？笔者认为，起动时起动机带动曲轴旋转，机油压力升高，但DME没有接收到曲轴位置传感器信号，误认为发动机处于未工作状态，从而误判机油压力过高。而如果维修人员根据该故障代码进行维修，可能会走很多弯路。由此可见，示波器不仅可以将故障瞬间的异常信号呈现在维修人员的眼前，还可以帮助维修人员更好地理解故障系统的控制逻辑。
