CPU、RAM与外设寄存器

[内存映射 I/O（MMIO）](#内存映射 I/O（MMIO）)

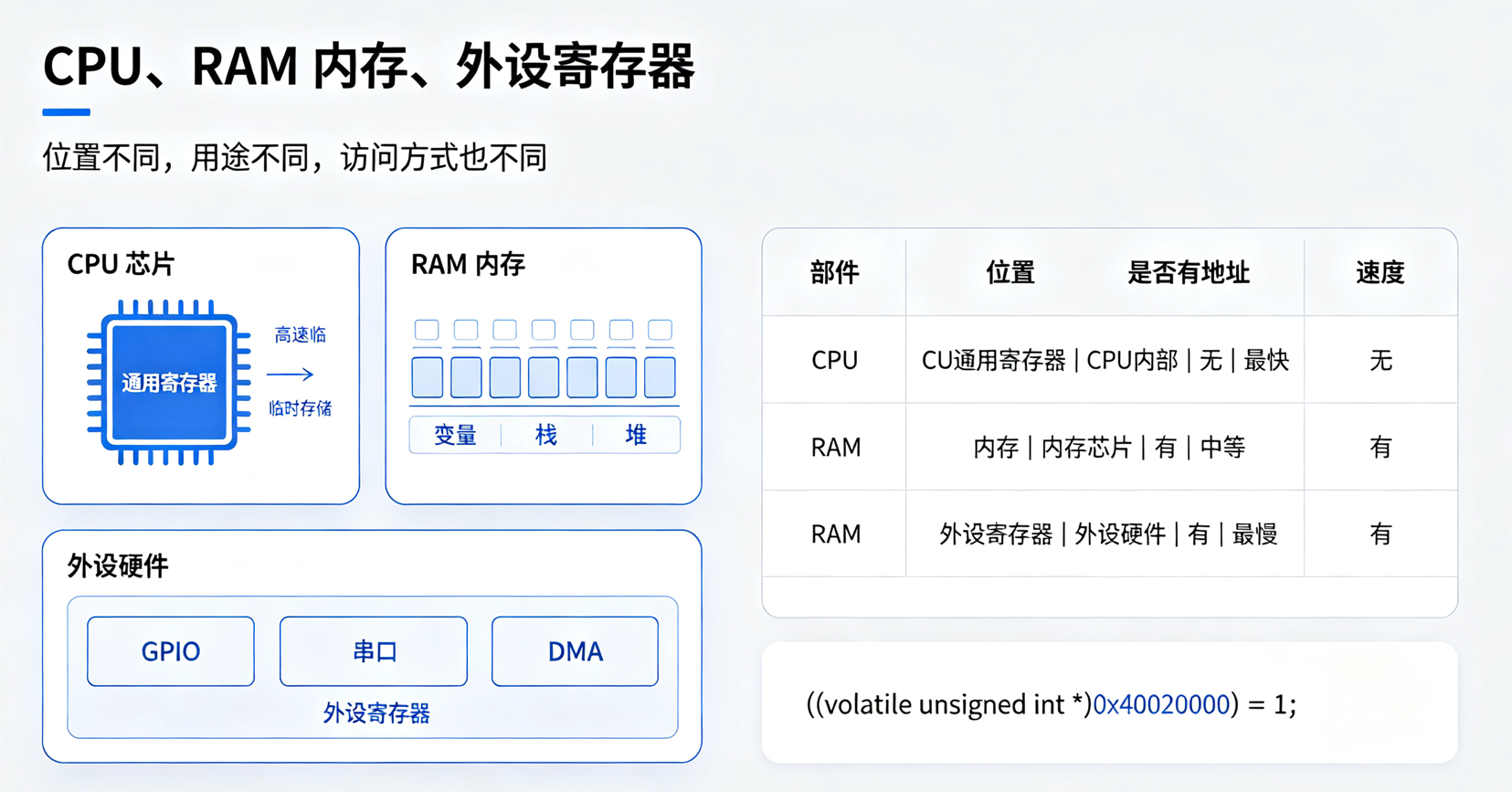

三者本质区别

CPU 是整个系统的运算中枢，负责做加减、逻辑判断、跳转。 CPU 芯片内部自带少量通用寄存器，数量很少，速度极快，就在 CPU 内部，用来临时存放正在计算的数据；通用寄存器没有地址，不能通过内存地址直接访问，只能汇编指令读写。

RAM（内存） 独立的存储芯片，CPU 通过地址总线访问。程序变量、栈、堆都放在 RAM 中；读写速度慢于 CPU 寄存器，远快于外设；断电数据全部丢失。每一个字节都有独立内存地址。

外设寄存器 属于外设硬件（GPIO、DMA、串口等），不在 CPU 内部，也不属于 RAM。单片机里外设寄存器被映射成内存地址，CPU 像读写内存一样读写这个地址，以此控制硬件。

💡颜色标注：

CPU 通用寄存器：CPU 芯片内部

RAM：内存芯片

外设寄存器：各个外设芯片内部

表格

部件	位置	是否有内存地址	断电保留数据	速度
CPU 通用寄存器	CPU 内部	❌没有	❌丢失	最快
RAM 内存	内存芯片	✅有	❌丢失	中等
外设寄存器	外设硬件	✅地址映射	视硬件而定	最慢

问题

CPU 通用寄存器存放在 RAM 里面吗？
我们 C 语言普通局部变量存储在哪？
单片机读写外设硬件，CPU 是通过什么方式访问外设寄存器？

：

1.不是

2.RAM

3.寻址

：

批改：

✅不是。通用寄存器在 CPU 芯片内部，不在 RAM。
✅RAM。局部变量运行时存放在内存 RAM 的栈区。
⚠️表述不够精确：单片机采用内存地址映射，CPU 把外设寄存器当作一个内存地址，直接读写该地址完成访问，笼统写 "寻址" 不够准确。

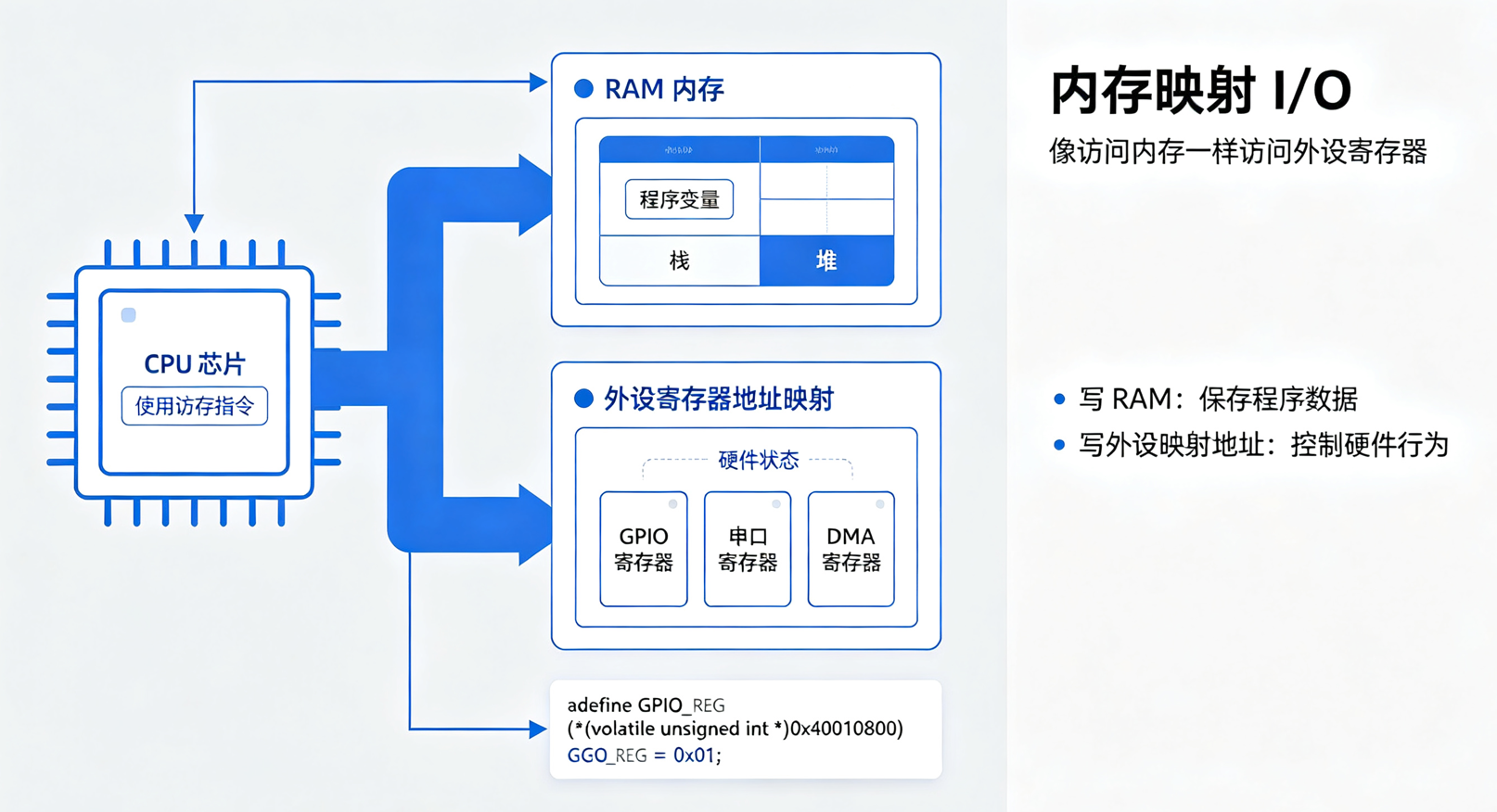

内存映射 I/O（MMIO）

单片机里，外设寄存器物理上不在内存芯片。硬件设计把外设寄存器映射到物理地址空间，给每一个外设寄存器分配专属物理地址。

CPU 不需要专门的硬件指令，直接使用读写内存的指令，就可以读写外设寄存器，这种机制叫内存映射 I/O。

重点区分

读写 RAM：读写真实内存芯片，保存程序数据
读写映射后的外设地址：读写的不是内存，是外设硬件，直接改变硬件状态

⚠️关键细节访问外设寄存器的 C 指针，必须带上 volatile。原因：编译器不知道这个地址对应硬件，会认为是普通内存，有可能把读写操作优化删掉，导致硬件控制失效。

表格

对象	地址	访问后作用	是否需要 volatile
RAM 内存单元	物理地址	读写程序数据	一般不需要
外设寄存器 (MMIO)	映射的物理地址	修改硬件状态	✅必须

问题

内存映射 I/O，CPU 需要专用 I/O 指令才能操作外设吗？
同样是对一个地址赋值，写 RAM 和写外设寄存器本质差别是什么？
操作映射的外设寄存器为什么强制使用 volatile？

：

1.不用

2.一个是写真实的内存一个是外设寄存器的状态

3.防止地址被优化

：

批改：

✅不用，复用普通内存读写指令即可。
✅正确，写 RAM 修改内存里的数据；写外设寄存器修改硬件外设的工作状态。
⚠️更准确：防止编译器把对外设地址的读写操作给优化消除，不是优化地址本身。

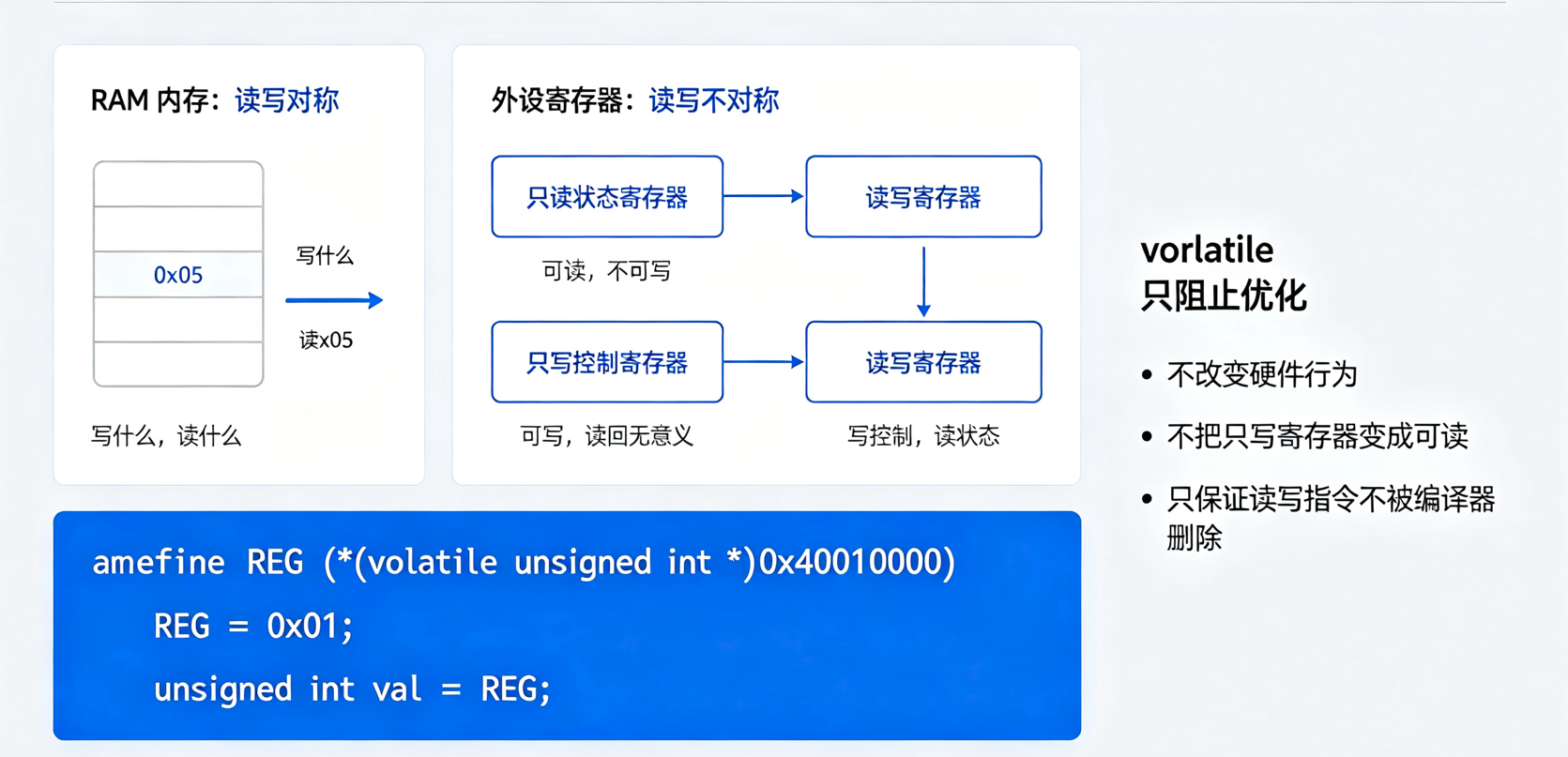

外设寄存器读写不对称

RAM 内存：写进去什么数据，读出来就一定是什么数据。写入 0x05，再读，得到 0x05，读写完全对称。

外设寄存器不一定遵守这个规则：

只读寄存器：只能读硬件状态，向该地址写入数据无效。例如状态寄存器，用来获取硬件工作情况。
只写寄存器：只能写入来控制硬件，读取该地址拿到的是无意义垃圾值。
读写分离：写入某值用来开启硬件，读出来返回的不是刚刚写进去的值，而是硬件实时状态。

重要提醒 volatile 的作用仅仅阻止编译器优化掉读写指令，它不能改变硬件本身特性。硬件是只读寄存器，就算加 volatile，你写它依旧无效。

表格

类型	允许写	允许读	例子
RAM 内存	✅	✅	普通全局、局部变量
只读外设寄存器	❌	✅	硬件状态寄存器
只写外设寄存器	✅	❌	硬件控制寄存器

：

1.一定

2.不能

3.不能

：

批改：

✅一定，RAM 读写对称，写入什么读取就得到什么。
✅不能，只写寄存器硬件本身就没有读通路，volatile 改变不了硬件。
✅不能，volatile 只作用在编译器层面，不修改硬件行为。

小结

把前面三段内容整合，梳理最容易混淆的坑点。

❗不要把CPU 通用寄存器 和外设寄存器混为一谈

CPU 通用寄存器：CPU 芯片内部，汇编使用，C 语言不能直接操作，没有内存地址。
外设寄存器：外设硬件，通过内存映射地址，C 指针操作。

❗不要把外设寄存器当成 RAM 内存单元 RAM：存储软件数据，写什么读什么。外设寄存器：用来操控硬件，读写行为由硬件手册决定，会出现只读、只写。
❗volatile 的边界 volatile 不修复硬件缺陷，只保证编译器不会把读写指令删掉。硬件是只写寄存器，就算加 volatile，读依旧拿不到有效数据。

表格

知识点	CPU 通用寄存器	RAM	外设寄存器
位置	CPU 内部	内存芯片	外设芯片
C 语言直接访问	❌	✅	✅（MMIO）
读写对称	---	✅	❌可能只读 / 只写
需要 volatile	---	❌	✅
