SC32L14GR8PJR是赛元微电子（SOC） 的 Cortex‑M0+ 芯片，不在 STM32CubeMX 的支持列表里 。
一、为什么 CubeMX 不支持
- CubeMX 是 ST 专属工具 ：仅支持 STMicroelectronics 的 STM32 全系列，不兼容其他厂商 MCU。
- SC32L14G 是国产赛元芯片：有自己的寄存器、时钟树、外设定义，与 STM32 不通用。
- 无官方支持包：赛元未提供 SC32L14G 系列的 CubeMX 适配包（X‑CUBE‑xxx）。
二、SC32L14GR8PJR 该用什么配置
赛元官方提供了自己的开发工具链：
- 赛元 MCU 开发平台（SOC IDE）
- 官方 IDE，内置图形化配置、代码生成、调试、烧录
- 支持 SC32L14G 系列，可直接选型号配置 GPIO、时钟、外设
- Keil MDK + 赛元器件库
- 安装赛元提供的 SC32L14G 器件支持包（Device Pack）
- 在 Keil 中新建项目，选择对应型号，手动配置寄存器
- 赛元官方 SDK
- 提供 CMSIS 标准库、外设驱动例程、时钟配置模板
- 直接基于 SDK 写代码，无需图形化工具
华南理工大学比赛相关
1 主要功能
工作条件
l 工作电压：2.0V~5.5V
l 工作温度：-40 ~ +105℃
EMS
l ESD
n HBM：JEDECEIA/JESD22-A114F Class 3A
n MM：JEDEC EIA/JESD22-A115C Class C
n CDM： JS-002-2022 Class C3
封装类型

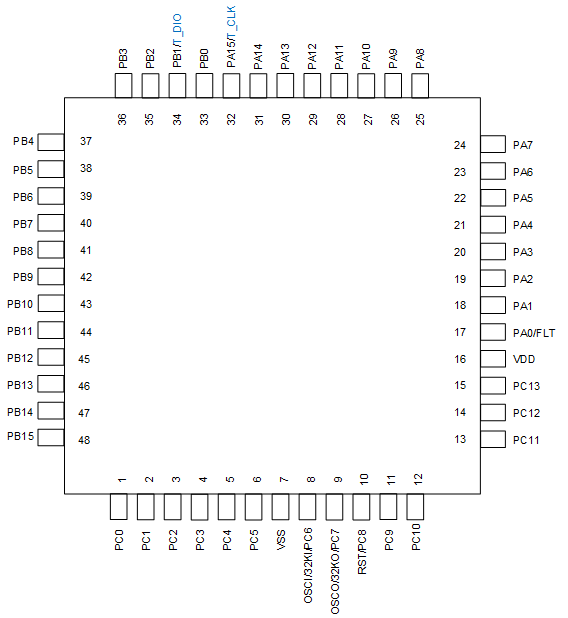

l 48 PIN：LQFP48 (7X7) / QFN48 (5X5)
l 44 PIN：LQFP44 (10X10)
l 32 PIN：LQFP32 (7X7) / QFN32 (4X4)
l 28 PIN：SOP28/TSSOP28
内核
l Cortex®-M0+内核
l 带WIC（wakeup interrupt controller）模块
l 带MPU模块
l 64 bits指令预取
l 自带乘法器
复位
l 上电复位POR
l 软件RST复位
l 通过外部NRST脚（PC8）低电平复位
l 看门狗（WDT）复位
l 低电压复位（LVR）
n 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、1.9V
n 缺省值为用户烧写Code Option所选值
总线
l 1个IOPORT
l 1个AHB
l 3个APB：APB0~APB2
省电模式
l 低速模式：系统时钟源可选择LIRC，CPU可工作在32KHz
l IDLE Mode，可由任何中断唤醒
l STOP Mode，由 INT0~15、Base Timer、TK和CMP唤醒
1.1 存储
主存储区 APROM
l 最大128 Kbytes APROM
l 可重复写入10万次
l 支持硬件读保护加密
l 支持硬件写保护：提供两段禁止IAP操作的区域，用户可通过Code Option设置项，最小设置单位为512 bytes（一个扇区）
系统存储区LDROM
l 4 Kbytes系统存储区，出厂固化BootLoader程序
SRAM
l 16 Kbytes Internal SRAM
l 支持奇偶校验：
n 额外的2K RAM用于奇偶校验：即SRAM数据总线宽度为36位，其中有4位用于奇偶校验（每字节1位）
n 奇偶校验位在写入SRAM时进行计算和保存，在读取时自动进行校验。如果某一位失败，则将生成不可屏蔽中断（Cortex®-M0+ NMI）
n 提供独立的SRAM奇偶校验错误标志SRAMPEIF
n 使用时需注意对SRAM初始化
l 支持从SRAM自举
1.5K Bytes 用户存储区（类EEPROM）
l 分为3个512 bytes扇区
l 可重复写入10万次
l 常温25℃下数据可保存100年
96 bits unique ID
l 96 bits Unique ID定义在design option区域
1.2 BootLoader
l 硬件方式：系统存储区： 4 Kbytes，出厂固化BootLoader程序
l 软件方式：支持中断向量表重映射，可从APROM区域灵活划分出用户BootLoader程序运行区
1.3 烧写和仿真
l 烧录方式支持ICP / ISP / IAP
l 2线JTAG / SWD烧写和仿真接口
l 加密状态下不支持仿真功能
1.4 时钟源
内建高频64MHz高频振荡器（HIRC）
l 可作为系统时钟源
l 系统上电默认时钟频率fSYS为fHIRC/2
l 频率误差：跨越 (2.0V~5.5V) 及 (-40 ~ 105℃) 应用环境，不超过±1%
l 可通过32.768kHz外接晶振进行自动校准，校准后HIRC精度可无限接近外接32.768kHz晶振的精度
内建低频32kHz 低频振荡器（LIRC）
l 可作为系统时钟源
l 固定为WDT时钟源，WDT使能后此时钟源自动开启
l 可作为Base Timer时钟源
l 可作为LCD/LED时钟源
l 频率误差：跨越 (4.0 ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，经寄存器修正后频率误差不超过±4%
可外接2~16MHz高频晶振（HXT）
l 可作为系统时钟源
l 用户可以选择外接晶振振荡频率<12MHz或≥12MHz
可外接32.768 KHz低频晶振（LXT）
l 可作为系统时钟源
l 可作为Base Timer时钟源
l 可作为LCD/LED时钟源
l 可外接32.768kHz振荡器
l 可通过LXT对HIRC进行自动校准
1.5中断源
l 提供25个中断源
l 四级中断优先级可设
l 外部中断INT
n 16个INT中断源，共占用4个中断向量
n INT经切换设置后可覆盖到所有的GPIO管脚
n 全部INT可设为上升沿、下降沿、双沿中断，且均有独立对应中断标志位
n 软件置起相应中断标志位，可触发进入相应的中断
1.6 数字外围
最大46个双向可独立控制GPIO
l 可独立设定上拉电阻
l 全部GPIO源驱动能力分四级控制
l 全部GPIO具有大灌电流驱动能力（50mA）
看门狗WDT
l 内置WDT，溢出时间3.94~500ms可设
Base Timer（BTM）
l 时钟源LXT和LIRC可选
l 中断频率间隔15.625ms~32s
l 可唤醒 STOP Mode
8个16位定时/计数器（TIM）Timer0~Timer7
l 16位递增、递减、递增/递减自动重载计数器
l 支持上升沿/下降沿捕获，可实现PWM duty和周期捕获
l 每个TIM提供两路共周期、占空比可调的PWM（TPWMA / TPWMB）输出
l TIM1、TIM2、TIM6的定时器溢出及捕获事件可触发DMA请求
8路16位高级PWM0
l 时钟源可以选择到64MHz
l 共用周期、占空比单独可调
l 带死区、可互补PWM输出
l 支持中心对齐模式
l 支持故障检测
32路8位常规LEDPWM
l 共用周期、占空比单独可调
l 支持中心对齐模式
6个独立UART通信口UART0~5
l UART2为完整的LIN接口：
n 主从模式可切换
n 支持主机模式下硬件break发送（10/13bits）
n 支持从机模式下硬件break检测（10/11bits）
n 支持从机模式下波特率同步
n 提供相关中断/状态位/标志位
l 每一路UART口均可切换至两组IO
l 独立波特率发生器
l UART2不支持从STOP Mode唤醒
l UART0/1/3/4/5支持从STOP Mode唤醒
l 三种通讯模式可选：
n 模式0，8位半双工同步通信模式
n 模式1，10位全双工异步通信
n 模式3，11位全双工异步通信
l UART0和UART1支持DMA请求
l UART2~5不支持DMA请求
3个独立SPI通信口 SPI0~SPI2
l SPI0
n 提供16位8级FIFO，收发独立
n SPI模式下相应的信号口驱动能力将增强
n 信号口共4组IO映射可选
n 支持DMA
l SPI1
n 信号口共4组IO映射可选
n 支持DMA
l SPI2
n 信号口共4组IO映射可选
n 不支持DMA
两个独立TWI通信口 TWI0/TWI1
l 可配置为主模式或从模式
l 从模式下支持时钟延展
l 通信速率高达1Mbps
l TWI0支持DMA
l TWI0信号口共6组IO映射可选
l TWI1信号口共6组IO映射可选
内建CRC校验模块
l 初始值可设，默认为0xFFFF_FFFF
l 多项式可编程，默认为0x04C1_1DB7
l 支持8/16/32bit数据单元
LCD/LED驱动
l 时钟源LXT和LIRC可选
l LCD/LED二选一，共用寄存器和端口
l LED
n 8 X 24、6 X 26、5 X 27、或4 X 28段LED驱动
n LED segment口源驱动能力四级可选
n 寄存器与32路LEDPWM共用，可通过中心对齐的PWM波形实现LED替代驱动及灰度调整
l LCD
n 8 X 24、6 X 26、5 X 27、或4 X 28段LCD驱动
n LCD电压输出口分压电阻阻值可选
n 两种偏置电压可选：1/3和1/4
n 波形模式Type A和Type B两种可选
n 帧频三档可选：
u Type A模式下32/64/128Hz
u Type B模式下64/128/256Hz
DMA
l 2个可独立配置的通道
l 每个DMA通道可向其它通道发送DMA请求
l 数据宽度支持字节，半字，字
l 22个DMA请求源，四个请求优先级
l 支持源/目标地址自动增加或固定
l 支持单次和批量传输方式
l 传输方式支持：内存到内存、内存到外设、外设到内存、外设到外设
1.7 模拟外围
模数转换器ADC
l 精度：14位
l 最多支持18路通道
n 外部16路ADC采样通道与IO口其它功能复用
n 内部一路ADC可直接测量VDD电压
n 内部一路ADC可直接测量OP输出
l ADC的参考电压有4种选择： VDD以及内部2.048V 、1.024V或2.4V
l 可设ADC转换完成中断
l 支持单通道连续转换模式
l 支持DMA传输：ADC转换完成可产生DMA请求
l 支持单通道连续转换模式
l ADC转换结果支持溢出标志提醒，且OVERRUN标志位与ADC转换结果在同一寄存器ADCV，用户可一次性读取
运放（OP）
l 一个Rail-to-rail的运放
l 可配置为PGA模式：
n 同相输入增益：8/16/32/64
n 反相输入增益：7/15/31/63
l 同相输入端引出两个外部引脚：OP_P0或OP_P1
l 反相输入端引出一个外部引脚：OP_N
l 输出端引出一个外部引脚：OP_O
l 输出端可直接接入ADC输入
l 输出端可直接接入CMP正端
模拟比较器 CMP
l 正端输入信号五种可选：
n 四个模拟信号正输入端CMP0~CMP3
n OP输出端
l 负端输入电压可选择CMPR引脚或内部VDD分压的15档比较电压中的一种
l CMP中断可唤醒STOP Mode
USB下载冲突时，visualbox会显示异常并退出。已经确认情况，时usb内存占用的问题。
芯片这里从COM5端口可以看出是没有问题的。
