极物科技 | KNX网关 - KNXnet/IP路由器对接配置

前言

KNX 是全球唯一的开放式楼宇自动化国际标准（ISO/IEC 14543-3），历经三十余年生态沉淀，全球数百家厂商、上万种设备在同一总线上互联互通；其双绞线总线与去中心化架构不依赖任何中央节点，以"稳定、可靠、快速响应"著称，是别墅大宅与商用空间智能控制的首选底座。

极物科技是国内少有的拥有 KNX、DALI 全套软硬件自主研发能力的厂商：自研 KNX 主机内置双路 DALI，配套鸿蒙、苹果、安卓三端原生 APP，深度接入 Apple HomeKit 与小度生态，更支持主机远程调试与远程 WEB 运维；从 ETS 工程 XML 一键导入到 APP 免编程调试，让国际标准的强大能力以极简方式落地。

一句话概述：本文回答"极物主机如何与KNXnet/IP路由器建立并维持可靠连接"，帮助工程人员完成网关配置并掌握断线自愈机制。

本文聚焦于 极物主机对接KNXnet/IP路由器的配置与连接管理，涵盖网关参数配置、隧道连接建立流程、心跳保活策略、断线重连机制以及常见连接失败的排查方法。

1. 对接原理

KNXnet/IP是KNX标准（ISO/IEC 14543-3）定义的IP层封装协议，把TP1总线报文封装在IP报文中传输。极物主机作为KNXnet/IP客户端与总线侧的路由器/网关通讯：

text 复制代码

┌────────────┐    KNXnet/IP Tunneling     ┌──────────────┐    TP1总线
│  极物主机   │◄───── UDP 3671 ───────────►│ KNXnet/IP网关 │◄──────────► 总线设备
└────────────┘   连接/心跳/数据/断开        └──────────────┘

一条完整的隧道生命周期包括四个阶段：

阶段	报文	说明
建立连接	CONNECT_REQUEST / RESPONSE	主机发起，网关分配通道号
心跳保活	CONNECTIONSTATE_REQUEST / RESPONSE	周期性探测连接活性
数据传输	TUNNEL_REQUEST / ACK	携带CEMI总线报文双向传输
断开连接	DISCONNECT_REQUEST / RESPONSE	主动释放通道

💡 多数KNXnet/IP网关仅支持1个隧道通道。若主机与ETS同时抢占通道，会出现"连接被抢占"现象，详见第6章排查。

2. 网关配置

2.1 配置参数

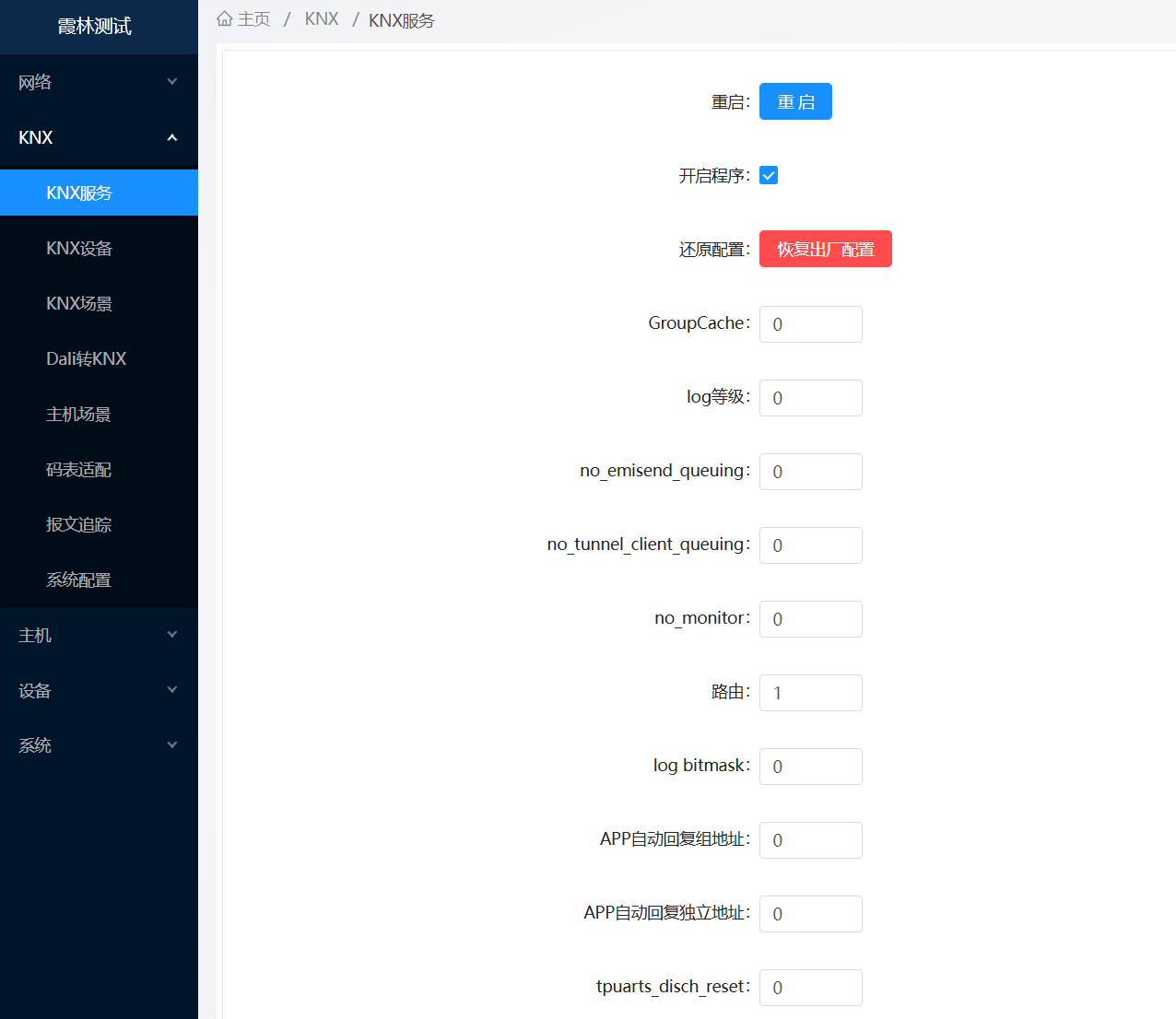

进入极物主机Web管理界面，在KNX网关页添加/编辑网关：

参数	说明	示例
名称	网关标识，全局唯一，设备绑定网关时引用	knx-gateway-1
IP地址	KNXnet/IP网关的局域网地址	192.168.1.100
端口	KNXnet/IP服务端口，默认3671	3671
使能	on / off	on

2.2 多网关支持

极物主机支持同时对接多台KNX网关：每台网关独立维护连接状态与报文缓冲，设备导入时通过网关名称归属到对应总线。适用于多栋楼、多总线分区的大中型工程。

2.3 在线状态查看

网关列表实时显示每台网关的连接状态（在线/离线）。状态判定的依据是心跳应答，而非IP是否可达------即使网关断电重启，主机也能在心跳超时后准确切换为"离线"。

3. 连接建立与保活机制

3.1 自动连接

网关启用后，主机自动发起隧道连接请求，收到网关的连接响应后进入"已连接"状态，随后开始周期心跳。

3.2 心跳保活

连接建立后，主机每隔20秒向网关发送一次心跳报文（服务类型 0x0207 CONNECTIONSTATE_REQUEST）：

c 复制代码

/* 心跳保活核心逻辑（示意） */
if (channel->active == 1 && ticker % 3 == 1) {
    /* 每 3 个周期（20s）发送一次保活请求 */
    knx_ip_send_control_rq(channel, 0x0207, "keepalive");
}

3.3 超时判定

连续60秒未收到网关任何应答报文，主机判定连接失效，将通道置为离线并进入重连流程：

c 复制代码

/* 超时判定（示意） */
if (channel->active == 1 &&
    connect_ticker > CONNECT_TIMEOUT &&      /* 60s 无应答 */
    connect_ticker % CONNECT_TIMEOUT == 2) {
    channel->active = 0;                     /* 标记离线 */
    connect_ticker = 0;
}

3.4 断线重连

隧道建立失败或连接失效时，主机每5秒自动重试一次，无需人工干预：

c 复制代码

/* 断线自动重连（示意） */
if (channel->active != 1 && ticker % 5 == 1) {
    knx_netip_exit(channel);                       /* 清理旧通道 */
    knx_netip_init(channel, ip, port);             /* 重建通道    */
    knx_ip_tun_send_request(channel);              /* 重发连接请求 */
}

时间参数速查：

参数	数值	说明
心跳周期	20 秒	连接正常时的探测频率
超时阈值	60 秒	无应答即判定离线
重连间隔	5 秒	离线后的重试频率

⚠️ 注意：以上时间参数为主机默认策略，与KNXnet/IP规范建议值兼容。网关断电重启、网络闪断等场景下，恢复时间通常在1分钟以内。

4. 报文接收与分发

主机收到网关报文后按服务类型分发处理：

c 复制代码

/* 报文分发核心逻辑（示意） */
switch (service_type) {
case KNX_ST_TUN:      /* 隧道数据帧   -> 提取CEMI继续解析 */
    knx_ip_handler_tunnel(frame, sz, channel);
    break;
case KNX_ST_TUN_ACK:  /* 数据确认帧   -> 完成一次可靠传输 */
    knx_ip_handler_tunnel_ack(frame, sz, channel);
    break;
case KNX_ST_DISCO:    /* 断开连接帧   -> 网关主动释放通道 */
    knx_ip_handler_disco(frame, sz, channel);
    break;
case KNX_ST_CONNRES:  /* 连接响应帧   -> 隧道建立成功     */
    knx_ip_handler_connres(frame, sz, channel);
    break;
default:
    break;
}

可靠性设计：为避免总线高峰期报文拥塞，主机对接收报文先入缓冲队列，再由独立任务按节奏逐条处理，处理完一条释放一条。这样即使总线瞬间出现报文风暴，也不会丢帧或阻塞心跳。

5. 组播通道并存

除隧道模式外，主机可同时加入KNXnet/IP组播路由通道（组播地址 224.0.23.12，端口 3671）：

隧道通道：点对点可靠传输，适合与商用网关对接；
组播通道：一对多广播，适合多客户端共享总线报文的调试与集成场景；
双通道并存：两路报文在主机内部按CEMI内容去重，不会重复触发设备状态。

组播模式的详细原理见《极物科技 | KNXnet/IP - 组播路由机制详解》。

6. 常见连接失败排查

现象	可能原因	处理方法
状态一直"离线"	IP/端口填错、网关未上电	核对网关IP与3671端口，ping测试连通性
状态一直"离线"	防火墙拦截UDP 3671	放行主机与网关间的UDP流量
连接反复建立又断开	ETS同时占用了唯一隧道通道	关闭ETS在线诊断，或将网关切到多通道型号
连接正常但设备无响应	组地址绑定错误	核对设备绑定的组地址与ETS工程一致
部分报文丢失	网络丢包或交换机组播抑制	检查网络质量，必要时开启交换机组播支持
网关重启后长时间离线	心跳超时周期未到	等待60秒超时判定后自动重连，或手动重启网关记录

排查工具建议：

报文追踪：开启主机报文追踪，观察RX链路是否有网关报文到达；
Wireshark抓包：在主机侧抓UDP 3671流量，确认连接请求/响应交互是否完整，详见《极物科技 | KNX报文 - Wireshark抓包与总线监控》；
knxtool验证：用命令行工具直连网关验证其隧道服务是否正常，详见《极物科技 | knxd - knxtool命令行调试工具全解》。

7. 注意事项

一机一网关：每台网关在主机中只登记一条记录，重复登记会导致设备归属混乱。
ETS占用通道：调试期间如需ETS在线连接，建议主机侧暂时停用该网关，避免通道抢占互踢。
网络规划：KNXnet/IP流量对实时性敏感，主机与网关之间避免经过多层NAT或高负载链路；组播模式要求链路支持IGMP。
断电恢复：网关断电重启后无需人工操作，主机在超时判定后自动重连；若5分钟仍未恢复，请检查网关本身。
时间参数：心跳20s/超时60s/重连5s为默认策略，现场如遇网络质量差的环境，可联系极物技术支持评估参数调整。
