芯瑞科技 DT‑1528CZ 是一款可以做到100% 完全兼容 AFBR‑1528CZ的 DC‑10 MBd Versatile Link 光纤模拟发射器器件。针对博通（原安华高 Avago）AFBR‑1528CZ 国产化替代场景开发，DT‑1528CZ 在机械封装、引脚定义、光电参数、焊接工艺、光纤耦合能力全部对标 AFBR‑1528CZ，工程师在 BOM 替换阶段无需修改 PCB 版图、无需调整原有驱动电路，直接 pin‑to‑pin 替换 AFBR‑1528CZ，大幅降低项目替换验证周期，解决 AFBR‑1528CZ 供货交期、成本受限等工程痛点。
DT‑1528CZ 采用 650 nm LED 光源，外壳结构支持高效耦合 1‑mm 聚合物光纤（POF）与 200‑μm 塑料包层石英光纤（PCS）；搭配 1‑mm POF 光纤链路最大传输距离可达 58 m，搭配 200‑μm PCS 光纤链路最大传输距离可达 500 m，工作温度覆盖‑40 ℃~+95 ℃工业宽温区间，满足严苛工业环境长期运行要求。DT‑1528CZ 为水平封装 4 引脚器件，外壳支持堆叠互锁组装，兼容 Versatile Link 系列单工、双工连接器，适配现有 POF 线缆系统，RoHS 合规，面向工业控制、现场总线、板对板互联、RS‑232/RS‑485 隔离扩展等高电压隔离、消除地环路干扰的应用场景。

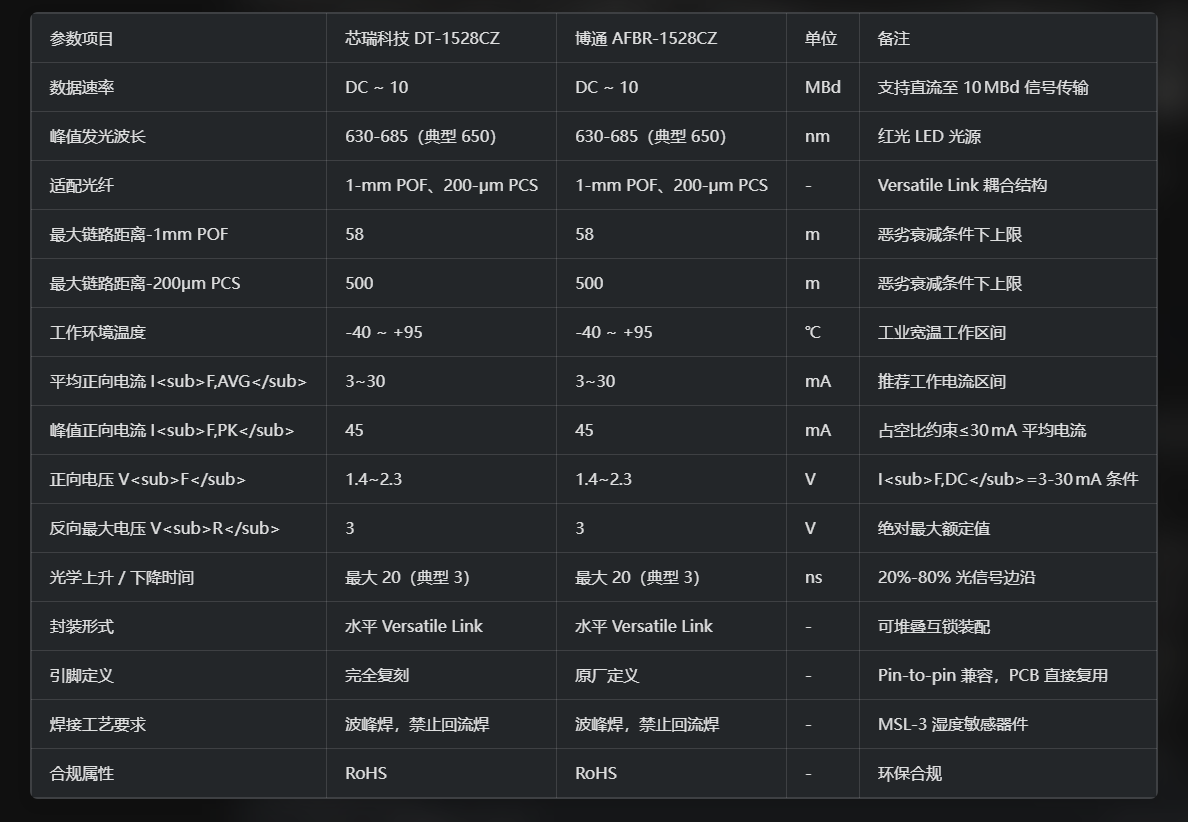

DT‑1528CZ 与 AFBR‑1528CZ 核心参数对标表
说明：DT‑1528CZ 全部指标对标 AFBR‑1528CZ 原厂数据手册规格，可直接用于硬件选型、方案评审、可靠性测试参考。
机械与 PCB 工程要点（DT‑1528CZ 兼容 AFBR‑1528CZ）
-
机械外形尺寸：DT‑1528CZ 外壳长宽高尺寸 18.8 mm ×10.2 mm ×7.6 mm，与 AFBR‑1528CZ 完全一致，外壳卡扣结构兼容 Versatile Link 连接器，支持器件堆叠互锁装配，原有夹具、装配工装无需更换。
-
PCB 焊盘布局：DT‑1528CZ 引脚排布、引脚间距、安装定位孔完全复用 AFBR‑1528CZ 的 PCB 封装，原有 AFBR‑1528CZ 设计 PCB 无需改版，直接贴装 DT‑1528CZ。
-

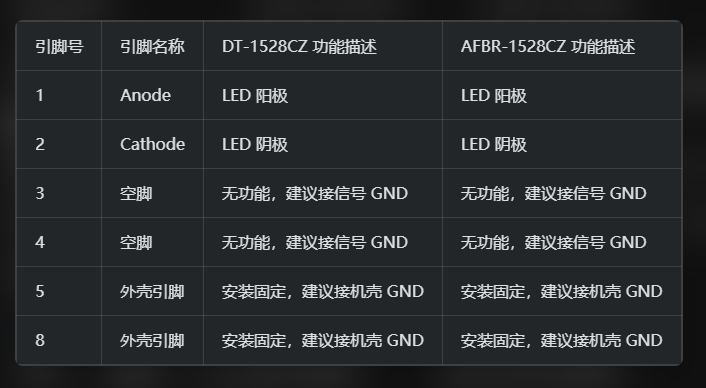

引脚功能定义（光纤口朝前，引脚向下，1 为最右侧引脚）
电路设计与应用注意事项
-
驱动电路复用：DT‑1528CZ 可直接复用 AFBR‑1528CZ 原厂推荐 CD74ACT08M 驱动电路，R1、R2、R3、C1、C2、C3 元器件参数无需修改，25℃条件下典型导通正向电流 30 mA。
-
焊接工艺约束 ：DT‑1528CZ 属于湿度敏感等级 MSL‑3 器件，禁止红外回流、气相回流焊接，仅支持波峰焊工艺，波峰焊时光口保护塞需要保留，防止光学端口污染；推荐使用无卤水溶性助焊剂，禁止使用酮类、卤代烃类清洗剂，和 AFBR‑1528CZ 工艺约束完全一致。
-
链路配对：DT‑1528CZ 输出为反相光信号，接收端建议使用 AFBR‑2528CZ，组成完整光纤链路，链路可以稳定工作至 + 95 ℃高温环境。
-
ESD 防护：DT‑1528CZ 引脚人体模型 ESD≥±2000 V，工程设计时 PCB 端口保留 ESD 防护设计，提升整机可靠性。
DT‑1528CZ 应用场景
芯瑞科技 DT‑1528CZ 依托 100% 完全兼容 AFBR‑1528CZ 的特性，面向这些工程场景落地：
9. 工业控制、工厂自动化串行现场总线光纤链路；
10. 板对板、机架对机架系统内部光纤互联；
11. RS‑232、RS‑485 电气接口光纤隔离扩展；
12. 需要高压隔离、消除地环路干扰、抑制电压瞬态干扰设备；
13. 老设备维护替换 AFBR‑1528CZ，全新项目 BOM 国产化替代 AFBR‑1528CZ。
14.
### 芯瑞科技 DT‑1528CZ 工程价值总结
芯瑞科技 DT‑1528CZ 实现对 AFBR‑1528CZ 真正 100% pin‑to‑pin 软硬件兼容，机械结构、光电参数、引脚分配、焊接工艺、连接器适配全部对齐 AFBR‑1528CZ。工程师在项目选型、BOM 切换、老设备维修场景中，直接替换 AFBR‑1528CZ，不用 PCB 改版，不用重新设计驱动电路，降低验证工作量，同时解决 AFBR‑1528CZ 供货周期长、物料成本高的现实工程问题，是 AFBR‑1528CZ 可靠国产化替代器件。
