第22篇_源码加更 04｜chunked 解码器和十六进制块长度解析

ControlRookie2026-09-05 15:45

适合谁收藏

  • 准备复用本组源码并审查对象边界的工程师。
  • 需要把公开代码装配进目标 CodeSys 工程的人。
  • 准备重新完成编译、离线测试和真机验证的读者。

开源范围 本篇完整公开 2 个 ST 文件。代码直接读取已验证工程，保留声明、实现、注释和缩进；没有伪代码，没有跨文件拼接，也没有省略号。

先给结论

这一组代码覆盖 chunk-size、分号扩展、CRLF、0 终止块、trailer 边界和 Body 容量检查。 本篇的通过标准不是"代码已经贴出"，而是每个文件的职责、调用位置、状态边界和验证入口都能对应起来，并且完整代码可逐字回查源文件。

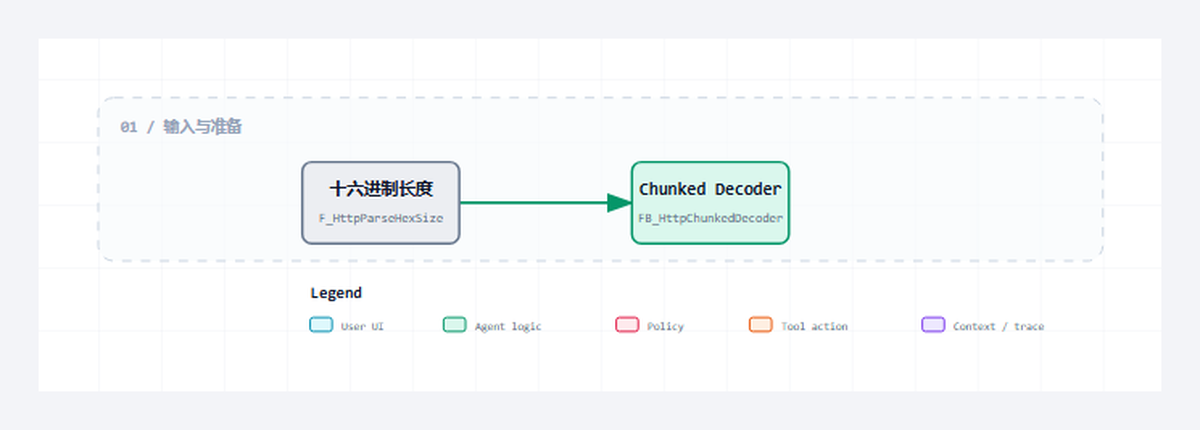

读图重点

先找到 FB_HttpChunkedDecoder 在本组中的位置，再沿图确认其余对象分别承担数据、状态、执行或诊断职责。图只给阅读顺序，最终判断必须回到下面的完整 ST 代码。

先看文件职责

序号 文件 职责 行数
1 FB_HttpChunkedDecoder.st chunked Body 解码器 194
2 F_HttpParseHexSize.st chunk-size 十六进制解析 62

阅读顺序不是按文件名机械展开。先看数据和状态，再看公开方法，最后顺着错误出口和调用对象检查边界。源码篇的目标是让读者能对照工程复现，不是用大段代码制造篇幅。

从协议约束到代码职责

协议约束

这一组代码覆盖 chunk-size、分号扩展、CRLF、0 终止块、trailer 边界和 Body 容量检查。 协议层只定义消息与状态成立的条件，工程层还必须把条件分配给确定对象，避免 Parser、Builder、Server、Client 和测试入口互相越权。

对象分工

  • 第 1 个对象 FB_HttpChunkedDecoder.st：承担"chunked Body 解码器"。阅读时先确认输入与公开输出，再追状态、长度和错误出口，最后核对它被谁周期调用或被哪个对象消费。
  • 第 2 个对象 F_HttpParseHexSize.st：承担"chunk-size 十六进制解析"。阅读时先确认输入与公开输出，再追状态、长度和错误出口，最后核对它被谁周期调用或被哪个对象消费。

装配与验证

这组文件必须作为一个职责单元阅读和编译。先用确定输入验证"先验证再复制"，再制造非法或容量边界验证"十六进制长度必须防溢出"，最后在真实通信或上层调用中确认"首版忽略 trailer 语义但验证其结束边界"。如果单文件测试通过但装配后失败，应优先检查结构体、常量、状态枚举和周期调用关系，而不是立即重写核心算法。源码完整公开只证明读者拿到了同一事实源，目标运行时是否通过仍需重新编译和真机取证。

本篇从 FB_HttpChunkedDecoder.st 开始审查：先确认"先验证再复制"对应的类型、常量或公开输入，再沿 CASE 或方法调用追踪成功路径，随后逐个检查容量、超时和协议错误出口，最后在 F_HttpParseHexSize.st 对应的结果或装配位置确认错误能被观测、清理并再次执行。这个顺序专门用来区分"算法正确但没有周期调用""状态能完成但错误被覆盖"和"首版忽略 trailer 语义但验证其结束边界尚未形成验证证据"三类问题。只有本篇源码、装配和验证使用同一组对象与同一组边界，完整开源才具有可复现意义。

本篇完整开源代码

下面按职责顺序给出本篇全部 ST 文件。每个代码块保留完整声明与实现；阅读时把状态、长度、错误出口和调用对象与上面的职责表逐项对照。

完整源码 1：FB_HttpChunkedDecoder.st

职责：chunked Body 解码器

iecst 复制代码
/// 功能    : HTTP chunked transfer coding 解码器。
/// 库依赖 : 暂无
{attribute 'hide_all_locals'}
FUNCTION_BLOCK FB_HttpChunkedDecoder
VAR_OUTPUT
    bDone            : BOOL;           // 解码完成标志。
    bError           : BOOL;           // 错误锁存标志。
    diErrorID        : DINT;           // 诊断错误码，0表示无错误。
    eError           : E_HttpError;    // 最近一次解码错误码。
    sDiagMsg         : STRING(255);    // 最近一次解码诊断文本。
    udiDecodedLength : UDINT;          // 已解码 body 字节数。
END_VAR

// === IMPLEMENTATION ===
/// =======================================================================
/// 名称      : FB_HttpChunkedDecoder
/// 功能      : 将完整 HTTP chunked body 解码为普通 body 文本。
/// 库依赖    : 暂无
/// =======================================================================
/// 使用说明  : 1. 本 FB 只处理已经收到完整 TCP 报文后的协议层解码。
///           : 2. 首版支持 chunk-size 与分号扩展，trailer 字段仅验证结束空行并忽略字段语义。
/// =======================================================================

// === METHOD M_Decode ===
/// =======================================================================
/// 名称      : M_Decode
/// 功能      : 解码 chunked body，输出拼接后的普通 body。
/// 说明      : 该实现严格检查 CRLF 和 body 上限，防止 PLC 字符串越界。
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD PUBLIC M_Decode : BOOL
VAR_INPUT
    sChunked : STRING(GVL_Http.cnMaxMessageSize) := '';    // 诊断或协议文本字段。
END_VAR
VAR_OUTPUT
    sBody : STRING(GVL_Http.cnMaxBodySize);    // 诊断或协议文本字段。
END_VAR
VAR
    uiInputLen   : UINT;                                  // 计数、长度或状态数值。
    uiIndex      : UINT;                                  // 计数、长度或状态数值。
    uiScan       : UINT;                                  // 计数、长度或状态数值。
    uiLineLen    : UINT;                                  // 计数、长度或状态数值。
    uiLineIndex  : UINT;                                  // 计数、长度或状态数值。
    uiCopyIndex  : UINT;                                  // 计数、长度或状态数值。
    uiChunkSize  : UINT;                                  // 计数、长度或状态数值。
    udiChunkSize : UDINT;                                 // 计数、长度或状态数值。
    sLine        : STRING(GVL_Http.cnMaxChunkLineLen);    // 诊断或协议文本字段。
    pInput       : POINTER TO BYTE;                       // 当前扫描周期使用的字节指针。
    pLine        : POINTER TO BYTE;                       // 当前扫描周期使用的字节指针。
    pWrite       : POINTER TO BYTE;                       // 当前扫描周期使用的字节指针。
END_VAR
// === IMPLEMENTATION ===
// 解码器每次调用都从干净状态开始，避免上一次半包或错误状态污染本轮解析。
// 约束：chunk-size 行允许扩展参数，但扩展内容不参与长度计算，避免 PLC 侧额外分配解析状态。
// 风险：非法十六进制长度必须立即失败，否则后续 body 边界会被错读并污染真实 HTTP 响应。
// 诊断：失败路径保留 eError 和 sDiagMsg，真机矩阵可直接判断坏 chunk 是否被协议层拒绝。
bDone := FALSE;
bError := FALSE;
eError := E_HttpError.iNoError;
sDiagMsg := '';
udiDecodedLength := 0;
sBody := '';
M_Decode := FALSE;

uiInputLen := TO_UINT(LEN(sChunked));
IF uiInputLen = 0 THEN
    bError := TRUE;
    eError := E_HttpError.iNeedMoreData;
    sDiagMsg := 'chunked body is empty';
    RETURN;
END_IF

pInput := ADR(sChunked);
pWrite := ADR(sBody);
uiIndex := 0;

WHILE uiIndex < uiInputLen DO
    uiScan := uiIndex;
    WHILE ((uiScan + 1) < uiInputLen)
        AND NOT ((pInput[uiScan] = 16#0D) AND (pInput[uiScan + 1] = 16#0A)) DO
        uiScan := uiScan + 1;
    END_WHILE

    IF (uiScan + 1) >= uiInputLen THEN
        bError := TRUE;
        eError := E_HttpError.iNeedMoreData;
        sDiagMsg := 'chunk size line is incomplete';
        RETURN;
    END_IF

    uiLineLen := uiScan - uiIndex;
    IF (uiLineLen = 0) OR (uiLineLen > GVL_Http.cnMaxChunkLineLen) THEN
        bError := TRUE;
        eError := E_HttpError.iChunkedDecodeFailed;
        sDiagMsg := 'chunk size line is invalid';
        RETURN;
    END_IF

    // size-line 先复制到短字符串，再交给十六进制解析函数，避免在主循环中重复处理扩展语法。
    sLine := '';
    pLine := ADR(sLine);
    IF uiLineLen > 0 THEN
        FOR uiLineIndex := 0 TO uiLineLen - 1 DO
            pLine^ := pInput[uiIndex + uiLineIndex];
            pLine := pLine + 1;
        END_FOR
    END_IF
    pLine^ := 0;

    IF NOT F_HttpParseHexSize(
        sValue   := sLine,
        udiValue => udiChunkSize
        ) THEN
        bError := TRUE;
        eError := E_HttpError.iChunkedDecodeFailed;
        sDiagMsg := 'chunk size parse failed';
        RETURN;
    END_IF

    uiIndex := uiScan + 2;
    IF udiChunkSize = 0 THEN
        // 零长度块后若直接出现 CRLF，则判定为空 trailer 并立即完成。
        IF ((uiIndex + 1) < uiInputLen)
            AND (pInput[uiIndex] = 16#0D)
            AND (pInput[uiIndex + 1] = 16#0A) THEN
            bDone := TRUE;
            M_Decode := TRUE;
            RETURN;
        END_IF

        // 真实 HTTP/1.1 对端可能发送 trailer 字段；首版不消费字段语义，只验证终止空行并忽略其内容。
        uiScan := uiIndex;
        WHILE ((uiScan + 3) < uiInputLen)
            AND NOT ((pInput[uiScan] = 16#0D)
                AND (pInput[uiScan + 1] = 16#0A)
                AND (pInput[uiScan + 2] = 16#0D)
                AND (pInput[uiScan + 3] = 16#0A)) DO
            uiScan := uiScan + 1;
        END_WHILE

        IF ((uiScan + 3) < uiInputLen)
            AND (pInput[uiScan] = 16#0D)
            AND (pInput[uiScan + 1] = 16#0A)
            AND (pInput[uiScan + 2] = 16#0D)
            AND (pInput[uiScan + 3] = 16#0A) THEN
            bDone := TRUE;
            M_Decode := TRUE;
            RETURN;
        END_IF
        bError := TRUE;
        eError := E_HttpError.iNeedMoreData;
        sDiagMsg := 'chunk trailer is incomplete';
        RETURN;
    END_IF

    IF (udiDecodedLength + udiChunkSize) > TO_UDINT(GVL_Http.cnMaxBodySize) THEN
        bError := TRUE;
        eError := E_HttpError.iBodyTooLarge;
        sDiagMsg := 'decoded body exceeds limit';
        RETURN;
    END_IF

    uiChunkSize := TO_UINT(udiChunkSize);
    IF ((TO_UDINT(uiIndex) + udiChunkSize + 1) > TO_UDINT(uiInputLen)) THEN
        bError := TRUE;
        eError := E_HttpError.iNeedMoreData;
        sDiagMsg := 'chunk data is incomplete';
        RETURN;
    END_IF

    IF NOT ((pInput[uiIndex + uiChunkSize] = 16#0D)
        AND (pInput[uiIndex + uiChunkSize + 1] = 16#0A)) THEN
        bError := TRUE;
        eError := E_HttpError.iChunkedDecodeFailed;
        sDiagMsg := 'chunk data CRLF is invalid';
        RETURN;
    END_IF

    // 只有通过长度和 CRLF 校验后才复制数据，保证输出不会保留半截非法 body。
    IF uiChunkSize > 0 THEN
        FOR uiCopyIndex := 0 TO uiChunkSize - 1 DO
            pWrite^ := pInput[uiIndex + uiCopyIndex];
            pWrite := pWrite + 1;
            udiDecodedLength := udiDecodedLength + 1;
        END_FOR
        pWrite^ := 0;
    END_IF

    uiIndex := uiIndex + uiChunkSize + 2;
END_WHILE

bError := TRUE;
eError := E_HttpError.iNeedMoreData;
sDiagMsg := 'terminal chunk is missing';

完整源码 2：F_HttpParseHexSize.st

职责：chunk-size 十六进制解析

iecst 复制代码
/// 功能    : 解析 HTTP chunk-size 十六进制长度。
/// 库依赖 : 暂无
{attribute 'hide_all_locals'}
FUNCTION F_HttpParseHexSize : BOOL
VAR_INPUT
    sValue : STRING(64) := '';    // 诊断或协议文本字段。
END_VAR
VAR_OUTPUT
    udiValue : UDINT;    // 计数、长度或状态数值。
END_VAR
VAR
    uiIndex : UINT;               // 计数、长度或状态数值。
    uiLen   : UINT;               // 计数、长度或状态数值。
    byChar  : BYTE;               // 计数、长度或状态数值。
    byDigit : BYTE;               // 计数、长度或状态数值。
    pText   : POINTER TO BYTE;    // 当前扫描周期使用的字节指针。
END_VAR

// === IMPLEMENTATION ===
/// =======================================================================
/// 名称      : F_HttpParseHexSize
/// 功能      : 解析 chunked transfer coding 的十六进制块长度。
/// 库依赖    : 暂无
/// =======================================================================
/// 使用说明  : 1. 支持 0-9、A-F、a-f，遇到分号扩展时停止解析。
///           : 2. 超出 body 上限返回 FALSE，防止 PLC 缓冲区越界。
/// =======================================================================
// 工程说明：本段集中处理状态、边界或诊断，避免跨周期残留。
// 边界说明：执行前后保持输出和错误码可被在线诊断追踪。
F_HttpParseHexSize := FALSE;
udiValue := 0;
uiLen := TO_UINT(LEN(sValue));
IF uiLen = 0 THEN
    RETURN;
END_IF

pText := ADR(sValue);
FOR uiIndex := 0 TO uiLen - 1 DO
    byChar := pText[uiIndex];
    IF byChar = 16#3B THEN
        EXIT;
    ELSIF (byChar >= 16#30) AND (byChar <= 16#39) THEN
        byDigit := byChar - 16#30;
    ELSIF (byChar >= 16#41) AND (byChar <= 16#46) THEN
        byDigit := byChar - 16#37;
    ELSIF (byChar >= 16#61) AND (byChar <= 16#66) THEN
        byDigit := byChar - 16#57;
    ELSE
        RETURN;
    END_IF

    IF udiValue > 268435455 THEN
        RETURN;
    END_IF
    udiValue := (udiValue * 16) + BYTE_TO_UDINT(byDigit);
END_FOR

IF udiValue > TO_UDINT(GVL_Http.cnMaxBodySize) THEN
    RETURN;
END_IF

F_HttpParseHexSize := TRUE;

本篇阅读抓手

  • 先验证再复制。
  • 十六进制长度必须防溢出。
  • 首版忽略 trailer 语义但验证其结束边界。

如何验证这组源码

  1. 先针对 FB_HttpChunkedDecoder.st 的公开输入和错误出口建立确定性用例。
  2. 再把"先验证再复制"转成至少一个正常场景和一个失败场景。
  3. 本篇 2 个文件必须一起编译，避免只验证单个函数而漏掉数据结构或调用边界。
  4. 真机复核时重点观察"首版忽略 trailer 语义但验证其结束边界"，并保留对应状态、计数和原始报文。

这一篇你最该记住

  • 先验证再复制。
  • 十六进制长度必须防溢出。
  • 首版忽略 trailer 语义但验证其结束边界。

系列导航

  • 系列：CodeSys HTTP 系列教程，第 22/28 篇。
  • 当前源码加更：第 4/8 篇。
  • 本篇完整源码文件数：2。
  • 上一篇：第21篇
  • 下一篇：第23篇
