储能电池的绝缘电阻，是高压安全的第一道防线------可很多产线还在靠手抄记录，出了问题只能翻纸箱。
预计阅读约 4 分钟
01 绝缘测试还靠纸笔？先把问题摊开
先看一个反常识的事实：储能电池绝缘测试测的是一项"结果错了可能出安全事故"的参数，但过去很长一段时间，产线上最先进的管理工具，是一支笔和一张纸质记录表。
绝缘电阻值直接决定电池系统能不能安全上电。测低了，漏电、发热、甚至热失控的风险都摆在那里；测高了，又说明不了真实问题。更麻烦的是，绝缘电阻对环境温度和湿度极度敏感------同一节电池，夏天测和冬天测，结果可能差出一个数量级。如果记录表上连环境温湿度都没记，几个月后想追溯某批电池为什么质量波动，几乎无从查起。
传统方式的痛点其实就四个：测试流程不统一、数据管理混乱、结果难以追溯、安全全凭操作员个人经验。所以把绝缘测试信息化，重点不是"换一台仪器"，而是把测试流程、数据链路和安全控制整个串起来。 但这只是表象，真正让这套系统"值钱"的地方，藏在软件架构和几个不起眼的细节里。
02 系统架构：测试、数据、系统，三个模块怎么咬合

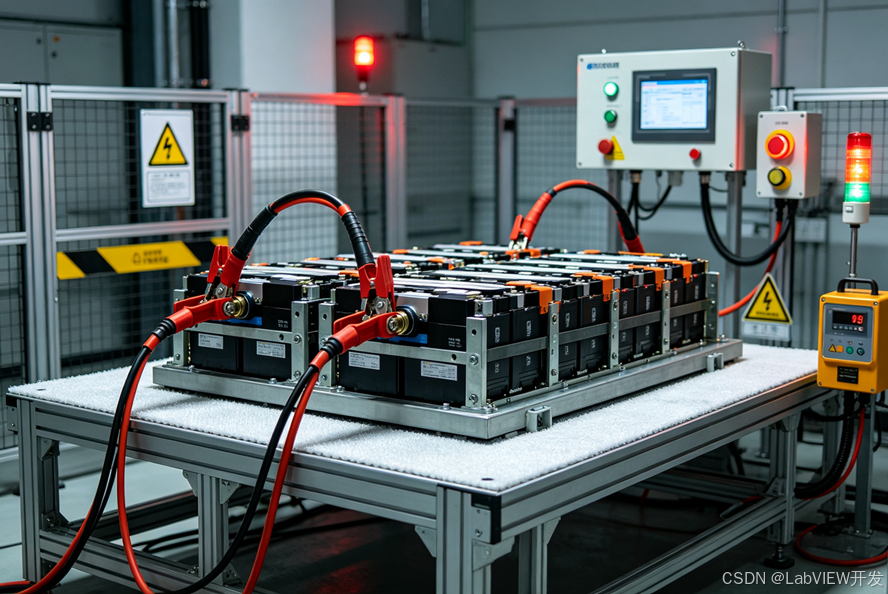

整套系统从硬件到软件分三层：底层是高压绝缘电阻测试仪，通过 RS-232 或 GPIB 接口与上位机通信；LabVIEW 程序负责下发测试指令（测试电压、量程、测试时间），测试仪完成测量后把绝缘电阻值回传。与此同时，系统还接入了环境温湿度传感器，为后面的自动修正逻辑提供输入。
软件部分拆成三个模块，各管一段：
- 测试管理：负责测试方案配置、测试任务下发、测试过程监控和测试结果判定；- 数据管理：负责测试数据电子化存储、组合查询、趋势分析和报告生成；- 系统管理：负责用户权限、设备台账和测试标准的维护。
测试模式上支持两种：单节电池独立测试，和电池组整体自动序列测试。单步模式适合抽检和异常排查，自动序列模式适合产线批量质检。一个好的系统，不是功能堆得多，而是每种模式都对应真实的产线场景。而真正拉开差距的，是下一节要讲的软件架构设计。
03 干货一：生产者-消费者架构，让长测试界面不卡
这是整套软件里最值得抄的设计。
绝缘电阻测试不是点一下"开始"就完事。一个样品从加压、稳定到读数，动辄几十秒；自动序列模式下还要连续测几百节电池。如果程序写成"发指令→干等结果→再发下一条"，测试期间界面会完全卡死，操作员什么都干不了，连取消都点不动。
解决方案是生产者-消费者模式：一个循环负责生成测试指令、塞进队列，另一个循环从队列里取出指令去执行、采集结果。两个循环并行运行，界面始终能响应，操作员随时可以查看进度、暂停或中止测试。
把命令的生成和命令的执行分开，是长流程测试软件不卡死的关键。 这在 LabVIEW 里就是队列（Queue）操作，谁写测试程序都会遇到，但很多人都是直到界面卡死才想起来------而这只是其中一个坑。
04 干货二：温湿度修正与高压安全流程，两个被低估的细节
第一个细节是温湿度自动修正。前面说过，绝缘电阻受温湿度影响极大。系统实时采集环境温湿度，把测量结果自动折算到标准条件下的参考值，让不同季节、不同批次的测试结果可以横向比较。否则统计均值、算合格率，前提条件都不成立，分析得再漂亮也是空中楼阁。
第二个细节是高压安全流程控制。测的是高压，安全就不能指望"操作员小心一点"。系统把安全拆成三步写进执行流：
- 测试启动前，先检测测试回路是否连接完好，并通过声光提示操作员注意高压；2. 测试过程中实时监测漏电流和测试电压，一旦发现异常立即切断高压输出并记录事件；3. 测试完成后自动对样品进行放电处理，确认安全后才允许操作员接触样品。
这三步刚好对应高压作业的三个危险时刻：上电前、测试中、下电后。把安全写进代码，而不是写进操作手册，才是真的安全。 安全细节处理完了，这套系统部署后到底带来了什么？
05 部署效果与可复用经验
系统在储能电池生产企业的质检环节部署后，批量测试模式下每天能完成数百节电池的绝缘测试和数据处理，效率相比人工操作提升约 5 倍。报告自动生成、格式统一，人工录入带来的错误被直接消除；数据可追溯性也满足了 ISO 质量管理体系的要求。
更有价值的是长期数据的二次利用：趋势分析让质量人员发现了电池绝缘性能随存储时间变化的规律，为产品的存储期限和出厂检验标准提供了数据支撑------这是纸质时代根本做不出来的事情。
复盘这套系统，有几点经验可以直接带走：
■ 异步架构优先 只要测试周期超过几秒，就先用生产者-消费者或状态机把界面和测试逻辑解耦，别等卡死了再改
■ 数据可比性优先 任何测量前先问一句：影响这个物理量的环境因素有哪些？绝缘电阻就绕不开温湿度，数据不修正，统计没意义
■ 安全流程代码化 高压、强电类测试，把"回路检测-实时监测-自动放电"写进程序执行流，安全不能只靠手册和口头提醒
■ 数据要能二次利用 测完不是终点，把历史数据连起来做趋势分析，往往能发现质量上的新规律
回到开头那个问题：绝缘测试信息化的本质，不是把纸表换成电子表，而是用一套系统把测试流程、数据安全和长期质量规律同时管起来。 效率提升 5 倍只是看得见的收益，看不见的收益是每一节电池都能被追溯、每一次异常都有记录、每一个安全环节都有代码兜底。
