ESP32 智能插座调试软件功能测试

摘要

本文针对 ESP32 智能插座配套调试软件开展完整功能测试，覆盖设备搜索连接、实时数据读取、继电器开关控制、电能清零、设备信息读写、SN / 型号配置、计量校准、OTA 固件升级、设备日志打印等全部核心模块，验证工具是否满足智能插座产线调试、研发调试的使用需求。

关键词：ESP32；智能插座；调试工具；OTA 升级；电能计量；功能测试

一、测试环境

• 被测设备：ESP32 智能插座
• 调试工具：ESP32 智能插座调试台
• 通信方式：局域网网络通信，通过 IP 地址建立设备与 PC 调试软件连接

二、功能测试过程

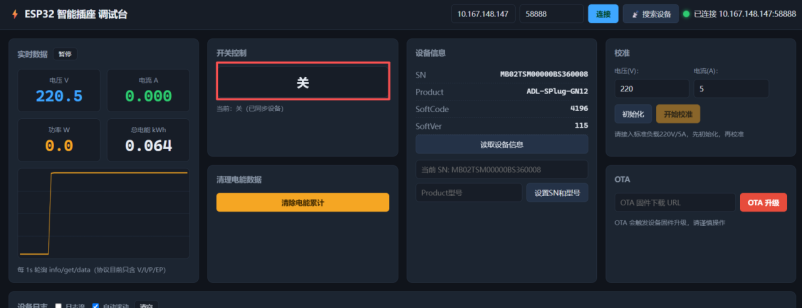

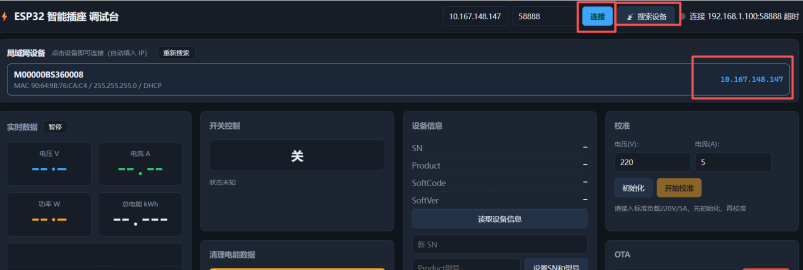

1. 搜索与连接设备

操作步骤：

1. 点击调试软件【搜索设备】按钮，局域网扫描出智能插座设备 IP 地址；
2. 选中搜索得到的插座 IP，点击【连接】建立通信链路。

测试现象：可以正常扫描到局域网内插座设备，选中 IP 后可成功连接设备，界面右上角显示已连接设备 IP。

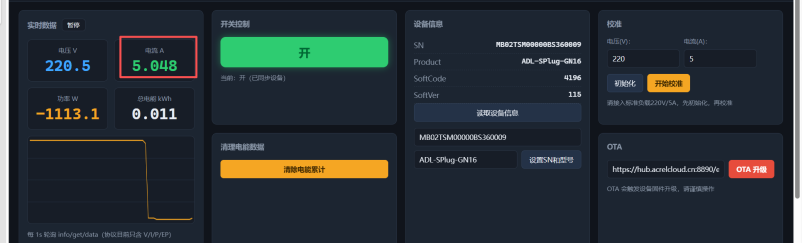

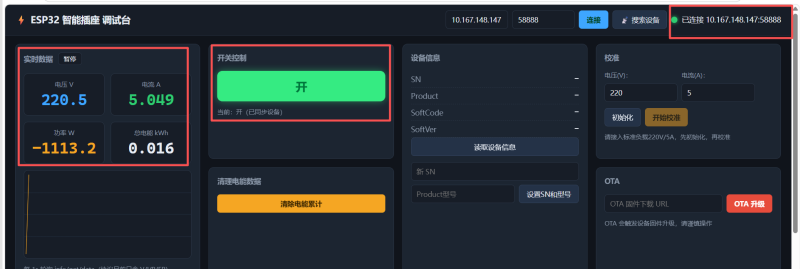

2. 实时数据读取

设备连接成功后，软件自动读取插座上报的实时运行数据，包含电压 V、电流 A、功率 W、总电能 kWh，同时同步展示插座开关继电器状态。

数据面板实时刷新，能够直观查看插座当前的用电参数，开关状态与设备实际状态保持同步。

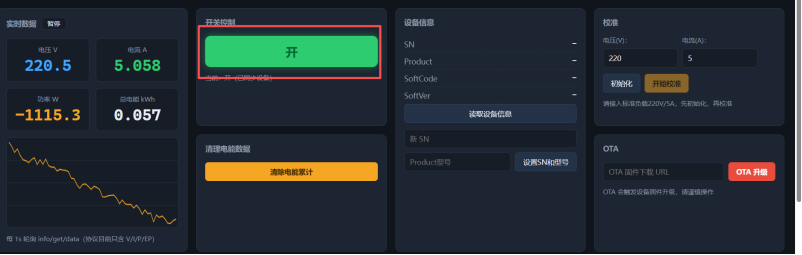

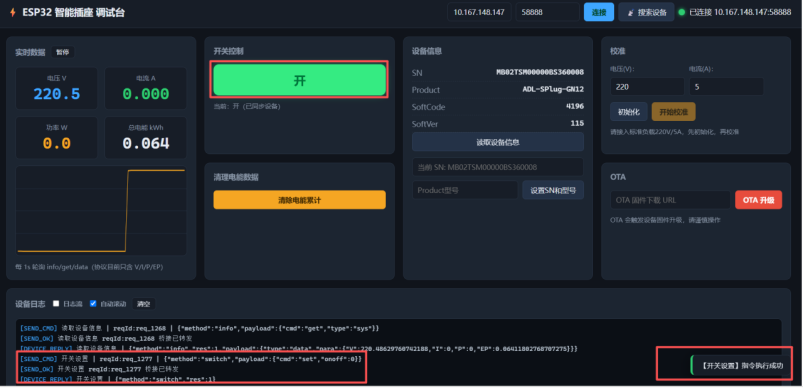

3. 开关控制功能

操作步骤：

1. 在【开关控制】模块点击按钮切换输出状态；
2. 观察界面按钮状态变化，查看底部设备日志窗口。

测试结果：点击按钮可以切换插座继电器开 / 关；日志窗口打印指令下发记录与执行结果，提示【开关设置】指令执行成功，界面状态和硬件实际动作保持一致。

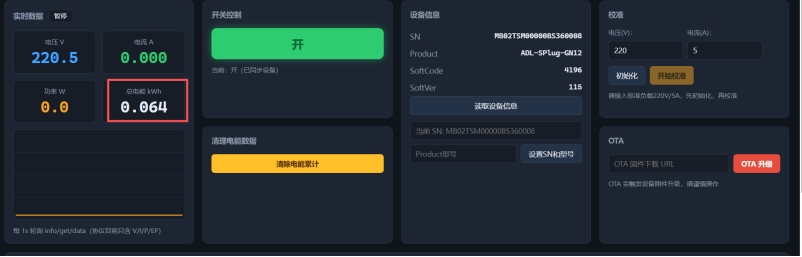

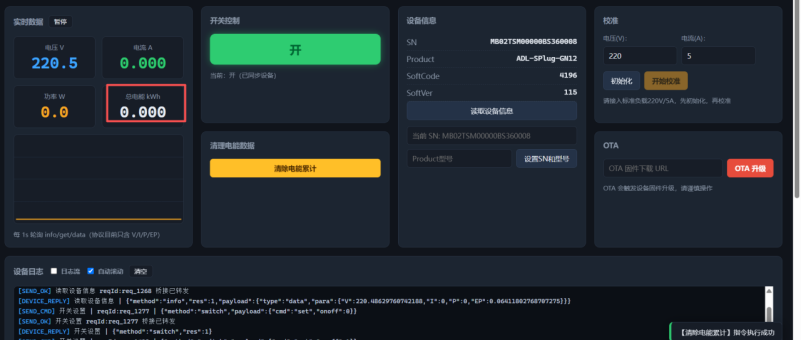

4. 清除电能累计数据

操作：点击【清除电能累计】按钮。 效果：设备总电能 kWh 清零，日志打印清除指令执行成功，累计电能重置为 0.000kWh。 该功能用于产线测试时重置设备电能统计数据。

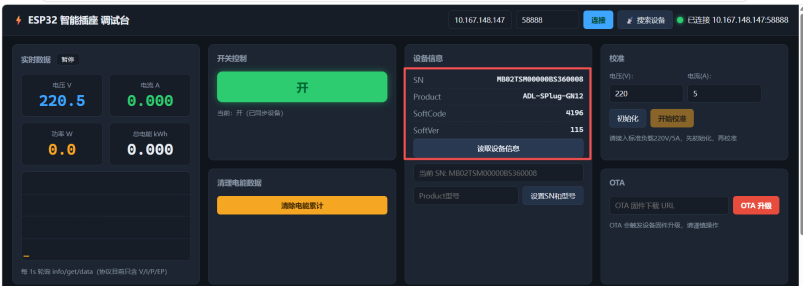

5. 读取设备信息

点击【读取设备信息】按钮，右侧设备信息区域展示设备 SN、Product 型号、SoftCode、SoftVer 固件版本号等设备固有参数，信息展示完整正常。

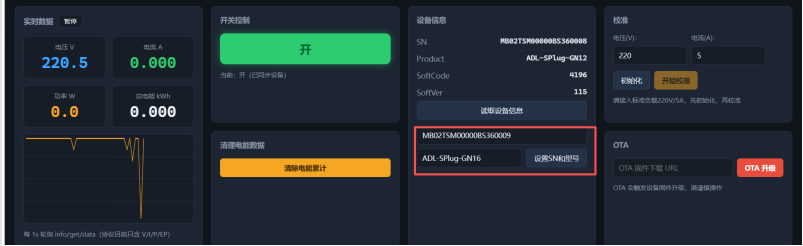

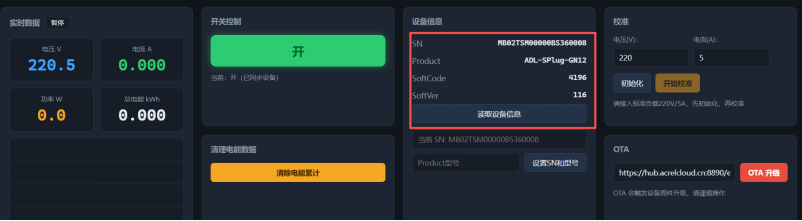

6. 设置 SN 和型号

操作流程：填写 SN 编号与 Product 型号信息，点击【设置 SN 和型号】写入设备；再次点击读取设备信息。 测试现象：设备信息区域刷新为刚刚写入的 SN 与型号，参数可以持久保存到插座设备内。

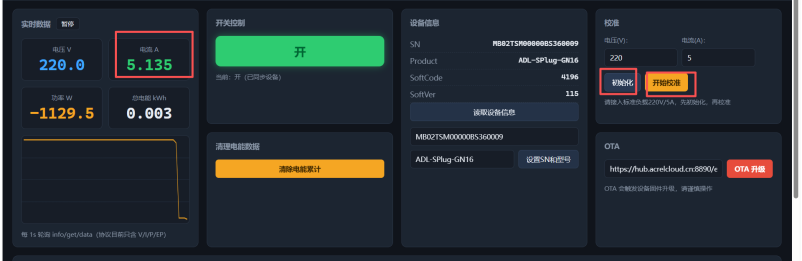

7. 计量校准功能

智能插座需要对电压、电流采样做计量校准，操作流程：

1. 接入标准源，设置标准电压 220V，标准电流 5A；
2. 先点击【初始化】，再点击【开始校准】；
3. 观察实时面板电压、电流读数。

测试结果：校准完成后电压、电流采样读数明显变准确，完成插座电能计量参数标定，满足计量精度调试需求。

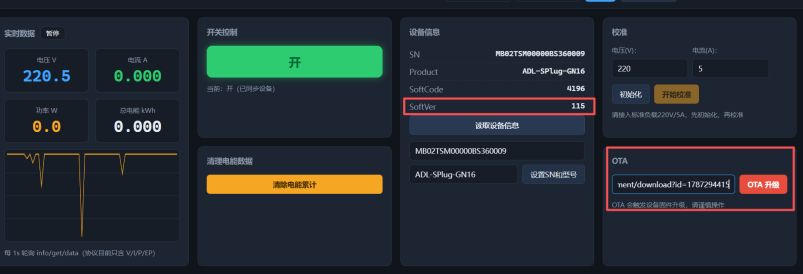

8. OTA 固件升级

该调试工具支持局域网 OTA 远程升级固件：

1. 将固件下载 URL 填入 OTA 输入框；
2. 点击【OTA 升级】按钮，下发升级指令给插座； 本次测试将固件版本从 V1.15 升级到 V1.16，升级流程可正常执行。

注意：OTA 升级会更新设备固件，操作过程请勿断电。

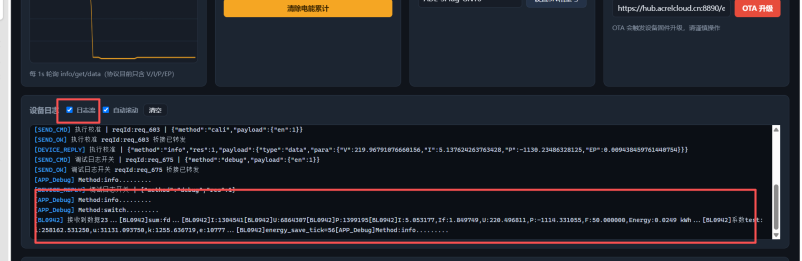

9. 设备日志功能

勾选日志选项后，底部日志窗口自动打印插座运行日志，包含下发指令、设备应答、事件状态等信息，方便开发人员定位调试问题。

三、测试结论

本次对 ESP32 智能插座调试软件全部功能项执行手工功能测试：

✅ 设备搜索、IP 连接正常；

✅ 电压、电流、功率、电能实时数据读取正常；

✅ 继电器开关控制，指令下发与执行反馈正常；

✅ 电能累计数据可以成功清零；

✅ 设备信息读取、SN 与型号参数写入保存正常；

✅ 电压电流计量校准功能生效，采样精度得到修正；

✅ OTA 固件升级功能可用，支持远程更新固件版本；

✅ 设备日志可以正常打印，方便问题排查。

综合结论：调试软件全部功能点测试通过，能够满足 ESP32 智能插座研发调试以及产线出厂调试的业务要求。
