引言
伴随人工智能产业快速发展与算力经济的爆发式增长，AIDC（AI 数据中心）算力中心对供电系统的可靠性、能效水平提出了更高标准。面对高密度 GPU 服务器集群的供电需求，传统 400V 低压交流配电架构已逐步达到性能上限。依托固态变压器（SST）的 800V 高压直流（HVDC）供电架构，凭借电压等级高、线路损耗低的突出优势，能够为兆瓦级高密度机柜提供高效供电保障，现已成为行业主流技术方向。

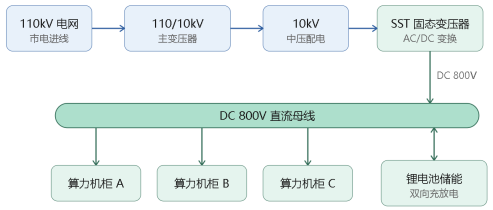

图 1 AIDC 配电结构示意图
但高压直流系统在提升供电能效的同时，也带来了新的安全风险。800V 直流母线采用 IT 不接地运行模式，正、负极均不直接接保护地。该系统发生单点接地故障时故障特征十分隐蔽，设备仍可维持运行，故障隐患难以被及时发现；一旦出现第二点接地故障，会瞬间形成短路回路，极易引发设备起火、业务中断，甚至造成整个算力集群宕机，带来重大经济损失。团体标准 T/CMEEEA 261‑2026《数据中心高压直流系统技术要求》中已明确规定，800V 直流系统必须配置绝缘在线监测装置。
安科瑞 AIM‑T500L 直流绝缘监测仪专为该类应用场景研发，适配 DC0~800V、AC0~690V 及以下电压等级；搭配 ASG200 测试信号发生器、AIL200‑12 绝缘故障定位仪，还可完成绝缘故障回路定位，满足 800V 及以下直流系统应用规范。本文将从工作原理、系统实施方案、电气设计三个维度，阐述该产品在算力中心 DC800V 及以下系统中的应用价值。
02
算力中心 DC800V 系统的特殊需求
2.1 800V 直流供电架构特点
算力中心 800V 直流供电系统，一般通过固态变压器（SST）将 10kV 中压交流电变换为 800V 直流电，再经由直流配电柜分配至各个 GPU 服务器机柜。系统采用 POS/RTN/PE 三线母线架构，正、负极均为不接地设计。
2.2 绝缘安全风险分析
800V 高压直流系统运行过程中，绝缘安全主要面临三方面挑战：第一，高频电磁环境加速绝缘老化。SST 采用 SiC 功率器件与高频 PWM 调制技术，高频、高压、高电压变化率的严苛工况持续对绝缘材料施加应力，会加速绝缘部件老化劣化。第二，直流接地故障隐蔽性强。发生单点接地故障时系统依旧可以正常工作，传统保护装置无法识别该类隐患，依靠人工巡检也难以排查故障。第三，高压直流故障危害后果严重。若发生两点接地故障，短路瞬时大电流会直接损毁功率器件，引发算力集群停机，造成不可估量的损失。
2.3 标准规范要求
依据 T/CMEEEA 261‑2026 标准相关条款，800V 直流系统应配置绝缘监测装置；当母线正极或负极对地绝缘电阻低于设定阈值时，装置应输出告警信号。同时系统应配套直流电弧故障保护功能，实现绝缘异常工况下 10ms 以内快速故障诊断。
03
AIM‑T500L 直流绝缘监测仪技术概述
3.1 产品定位与选型
安科瑞 AIM‑T500L 绝缘监测仪具备完备的电压适配能力，可应用于 DC0~1000V 直流系统或 AC0~690V 交流系统，适配 DC800V、AC690V 及以下不接地交直流系统的使用要求。
图 2 AIM‑T500L 直流绝缘监测仪
3.2 核心技术参数

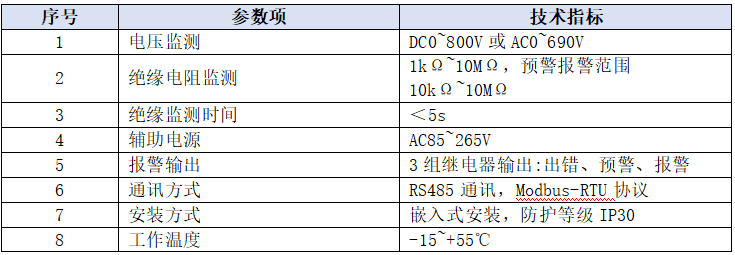

表 1 AIM‑T500L 核心技术参数
3.3 信号注入法检测原理
AIM‑T500L 绝缘监测仪采用信号注入法检测原理，通过向直流系统与大地之间注入专用监测信号，实时测算不接地直流系统对地绝缘电阻；当检测到绝缘电阻低于设定阈值，立即输出绝缘故障告警信号。

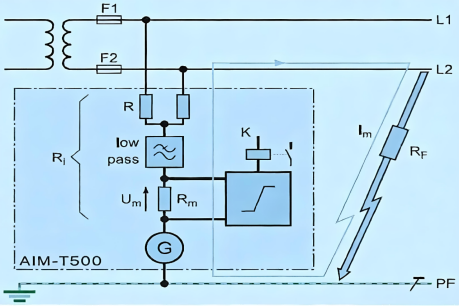

图 3 信号注入法检测直流对地绝缘电阻原理
该设备可完成交、直流系统对地绝缘电阻监测，无论母线带电或是断电，均可开展绝缘检测。外接配套绝缘故障定位组件，能够实现故障支路精准定位。绝缘监测量程 1kΩ~10MΩ，告警阈值可在 10kΩ~10MΩ 区间内自定义设置。
04
应用方案
4.1 系统架构
在算力中心 DC800V 配电系统内，AIM‑T500L 绝缘监测仪通常安装在 SST 功率柜或者 800V 直流输出柜内部。
监测仪实时采集 800V 直流母线正、负极对地电压，运算得到正负极对地绝缘电阻。一旦绝缘电阻低于预设预警、报警阈值，装置即刻触发告警。全部监测数据经由通讯接口上传至 SST 主控制器以及后台监控平台，实现远程告警提示与运行数据回溯。
ASG200 测试信号发生器向直流系统注入测试信号，AIL200‑12 绝缘故障定位仪搭配 AKH‑0.66L‑xx (PB) 高灵敏绝缘信号探测器采集回路测试信号，完成绝缘故障回路快速定位。
图 4 ASG200 测试信号发生器和 AIL200‑12 绝缘故障定位仪
4.2 电气原理说明
AIM‑T500L 绝缘监测仪分别接入 800V 直流母线正极 U+、负极 U‑以及现场保护接地排 PE，搭建完整对地绝缘电阻测量回路。设备上电运行后，持续在线监测直流母线绝缘状态，实时计算正极对地电阻 R+、负极对地电阻 R‑。
当任意一极对地绝缘电阻下降至预警阈值（例如 100kΩ），装置输出预警信号，提示运维人员关注绝缘劣化趋势；绝缘电阻进一步降低至报警阈值（例如 30kΩ）时，触发报警继电器输出，发出故障报警。
与此同时，ASG200 测试信号发生器持续向系统输出 20V/5Hz 测试信号；AIL200‑12 绝缘故障定位仪结合 AKH‑0.66L‑xx (PB) 信号探测器识别馈线回路故障特征信号，从而锁定发生故障的具体回路。

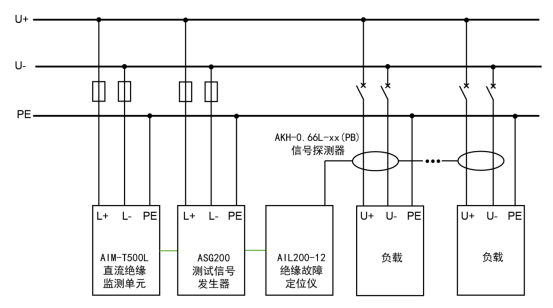

图 5 AIM‑T500L 绝缘监测仪电气接线示意图
4.3 工程应用价值
该套绝缘监测解决方案现已在国内多家互联网企业、运营商的数据中心项目落地实施，在工程实践中体现出多重应用价值：
-
**全工况在线监测：**母线带电、断电状态均可实现绝缘监测，覆盖设备全运行生命周期。
-
**故障精准识别：**可区分接地故障回路与故障类型，为现场故障排查提供明确指引。
-
**智能告警联动：**监测数据实时上传监控平台，支持多级告警策略，适配远程运维管理模式。
-
**结构紧凑易集成：**支持导轨安装，端子可插拔，能够直接集成布置于 SST 柜体内部，节省柜体空间。
05
结语
随着 AIDC 算力中心向着更高机柜密度、更大单机功率方向迭代，800V 高压直流供电架构将成为新一代算力基础设施的主流配置。在此技术变革背景下，直流绝缘监测已经从可选配套部件转变为强制配置要求。
安科瑞 AIM‑T500L 绝缘监测仪以信号注入法作为核心检测原理，凭借 1kΩ~10MΩ 宽量程监测能力与快速响应特性，为算力中心 DC800V 系统构筑牢固的绝缘安全屏障。该方案经过理论分析与工程实践双重验证，在各类不接地交直流系统中具备良好实用性与可靠性，为算力基础设施安全稳定运行提供坚实保障。
