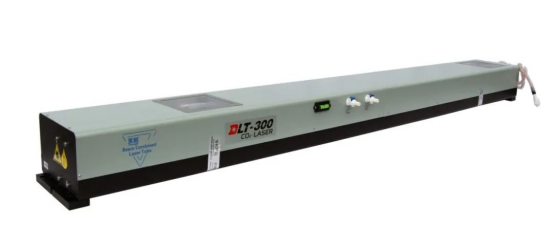

DLT系列合束激光器出自吉林省永利激光的产品，作为中功率二氧化碳激光产品，在非金属厚板材切割方面，以其优异的表现效果及稳定性，深受客户好评！但合束激光器采用物理方式将两束光合二为一，对工作环境要求较高，为了更好的使用产品，本期为大家分享一下，合束激光器的安装及注意事项！
电力要求
供电要求：20A/220V～240V/50Hz交流电压
冷却液要求
激光器需配备一台工业冷水机，冷水机要求使用蒸馏水（去离子水为最佳）
冷却液温度要求：20℃～30℃
冷水机性能要求：扬程≥12m，流量≥16L/min，制冷量≥3kW，≥2580kcal/h, ≥10236Btu/h
环境要求
激光器应在防尘环境下运行或储存，运行和储存环境应满足如下要求：
激光器采用专用负高压电源，需在通风良好的环境下运行
工作空间需满足当地关于激光设备运行的安全标准
运输前，务必排空激光器内部的冷却液（可使用气泵将冷却液完全排出）
安装步骤

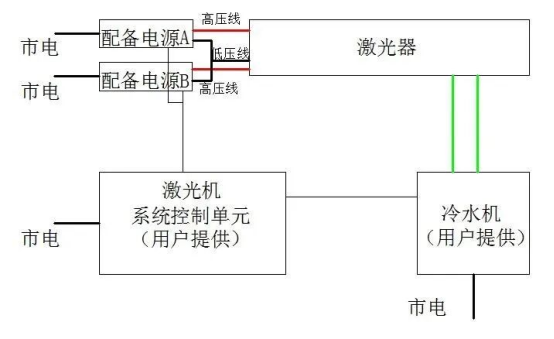

激光器、配备电源（A、B）、冷水机和激光机系统控制单元连接示意图如图所示
1、安装激光器前，请确认是否满足所需水、电和环境方面的要求
2、将激光器安装在激光机相应的位置，并固定稳固
注意：确保激光机和激光器安装面水平
3、激光器的进、出水嘴与冷水机出、入水相连接，激光器上有明显标识。请按照指示正确连接

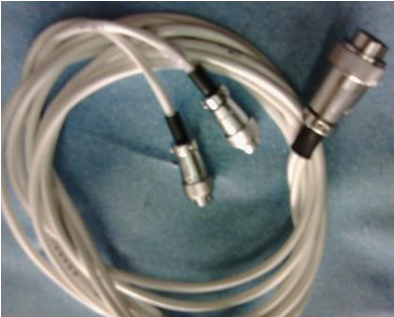

4、用专用电缆（CZ连接电缆，如图所示）将激光电源与激光器连接。CZ连接电缆为一线分二线形式，三端分别为一大（10针）、两小（5针）共3个航空插头。10 针航空插头与激光器紧密连接，5针航空插头分别与配备电源紧密连接

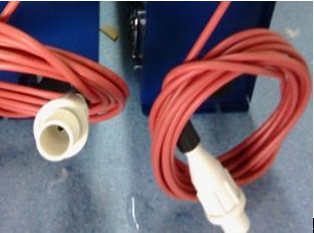

5、将激光器的配备电源（如图所示）高压输出端分别与激光器的高压接头紧密连接
高、低压线标配最大长度为6m，也可根据实际需求定制，高、低压线过长可能会导致如下问题：
①电压损耗增大，导致激光器输出不稳定，影响激光器综合性能
②增大高压放电的概率
③干扰附近电子设备，导致设备不能正常工作

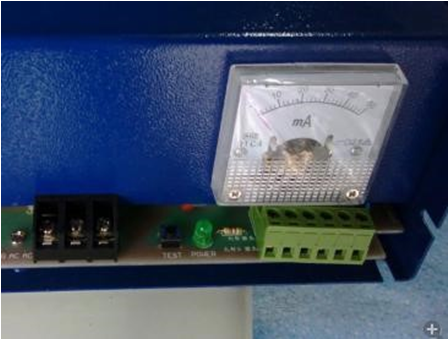

6、连接激光器配备电源供电电源和激光机系统控制端子，激光器配备电源供电和控制端子连接位置如图所示
注意：冷水机和激光配备电源应良好接地，并确保通风良好。
7、激光器配备电源供电连接如图所示
8、激光器配备电源控制端子连接如图所示
高电平控制连接图
低电平控制连接图
9、激光器检测程序（检测前请揭掉激光器出光孔的防护标签）
①单管检测
将一台配备电源的控制端子拔出，测试另一台电源和相应的激光管。
设置不同的输出功率，以点射形式测试激光管的发光情况（出光孔处放置挡光板观察），同时观察配备电源上电流表的数值变化。
关闭激光机总电源，更换端子准备测试另一台电源和相应的激光管。
②双管检测
两台激光器电源控制端子均连接无误，设置不同的输出功率，以点射形式测试激光管发光情况（出光孔处放置挡光板观察），同时观察配备电源上电流表的数值变化。
