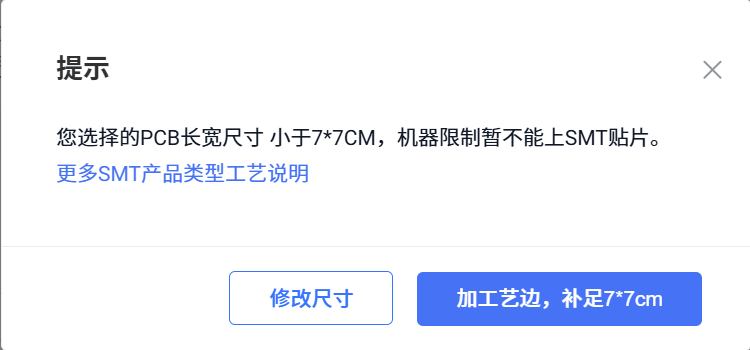

遇到这种情况怎么办?我们的板的尺寸本来就小。如果使用嘉立创去拼板的话要收费,下面我们就自己进行拼板。

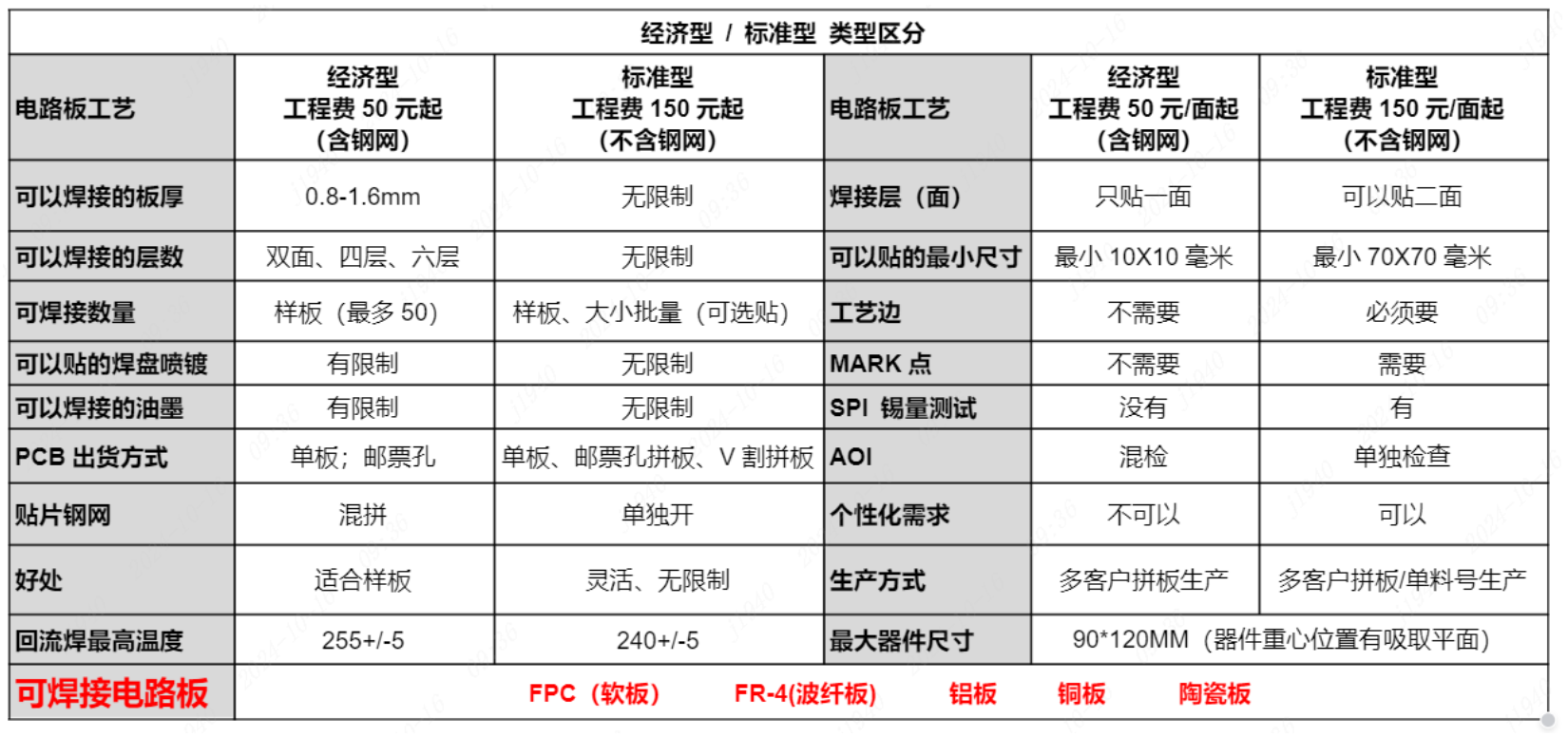

看差官方资料如下:

对比项目 经济型SMT 标准型SMT
基础工程费 50元 300元
钢网费用 免费(共用钢网) 100元独立激光钢网
最小贴片尺寸 10×10mm,异形/邮票孔拼板直接上机 单板≥70×70mm;小板必须拼板+工艺边
贴装层数 仅支持单面贴片 单面 / 双面贴片都支持
器件精度上限 最小封装 0402;不支持0201、细引脚QFN、BGA 0201、0.3mm引脚BGA、精密芯片全部支持
换料费规则 换料费逻辑完全一样(按料号数量计费,360元不会因为经济型自动减免) 换料费同样按料号收费,和经济型一致;仅基础工程费差异巨大
生产模式 多客户拼在一张大钢网上生产,共享锡膏模板 独立工单、独立钢网、单独程序生产
坏板管控 混拼模式,良品管控为行业常规等级 SPI锡膏检测,可做AOI质检,品质管控等级更高
起贴数量 最小2片即可下单 起贴数量灵活,适合500/1000片量产
交期 2‑3天 3‑7天,加急可选

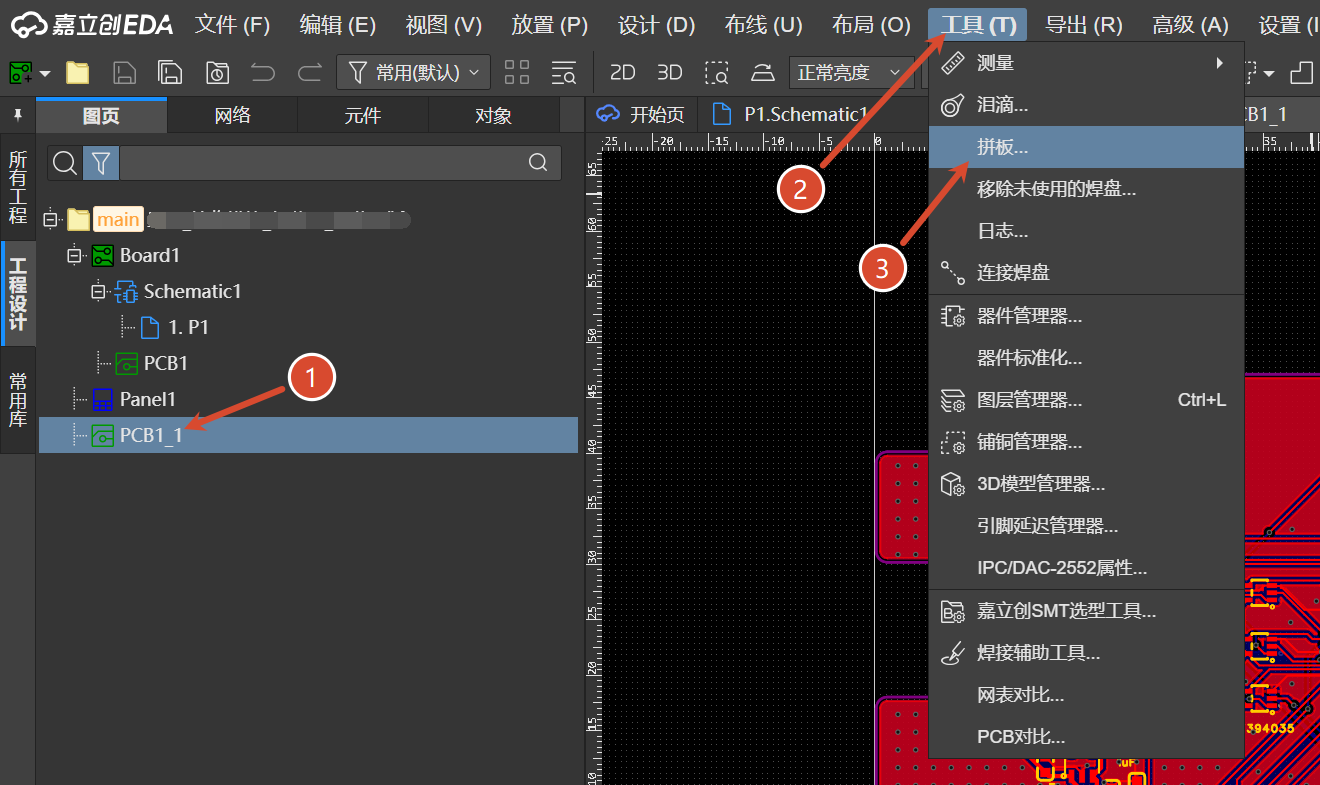

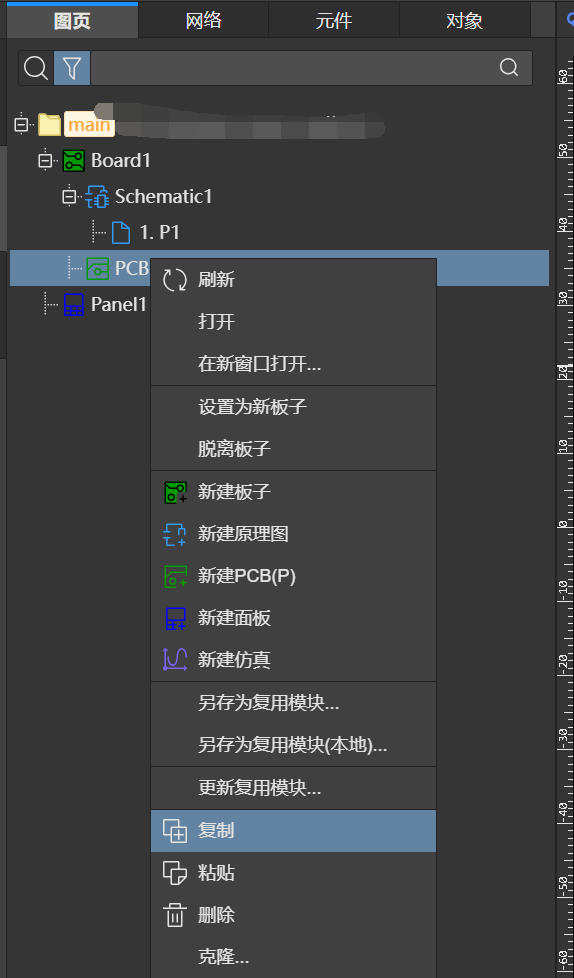

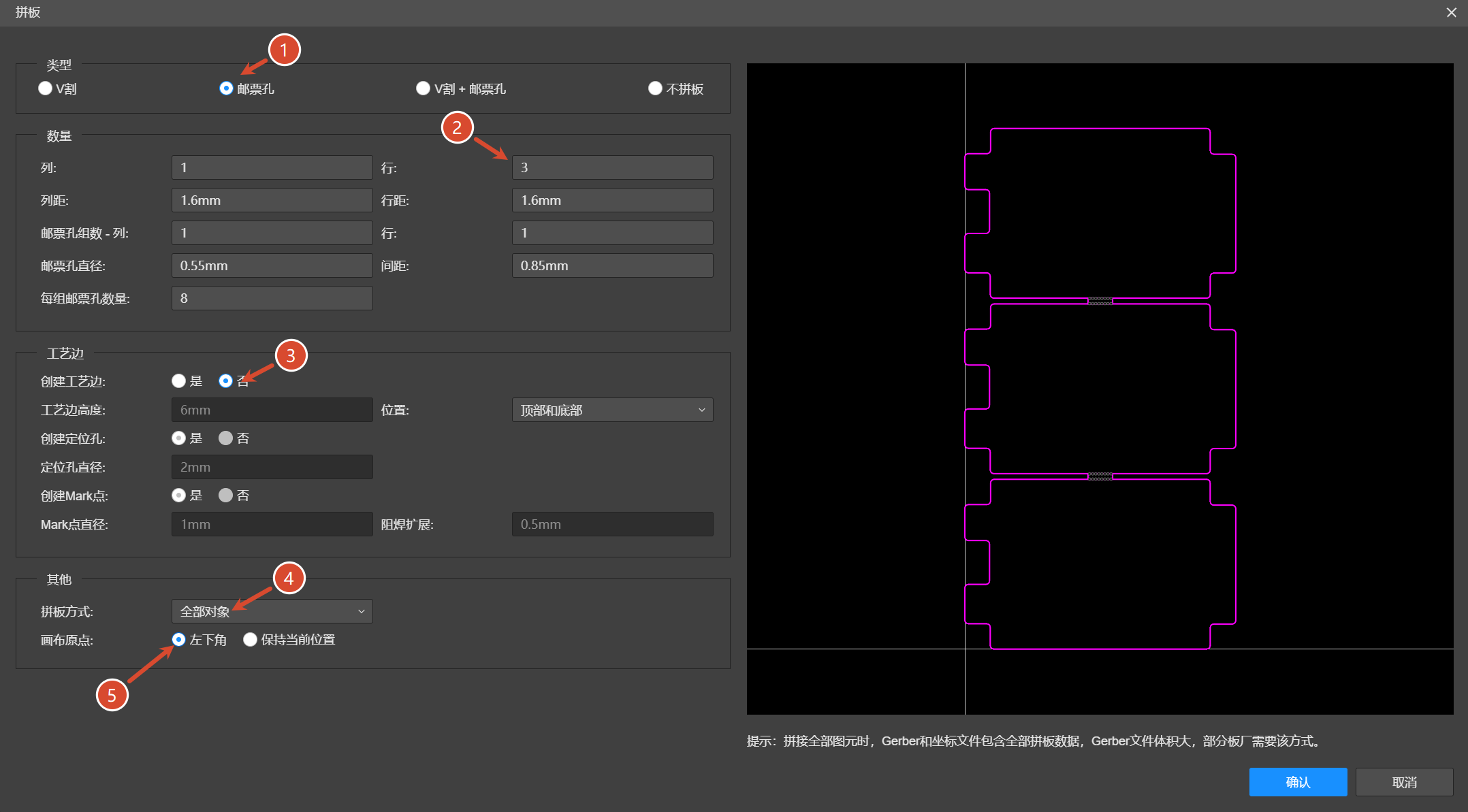

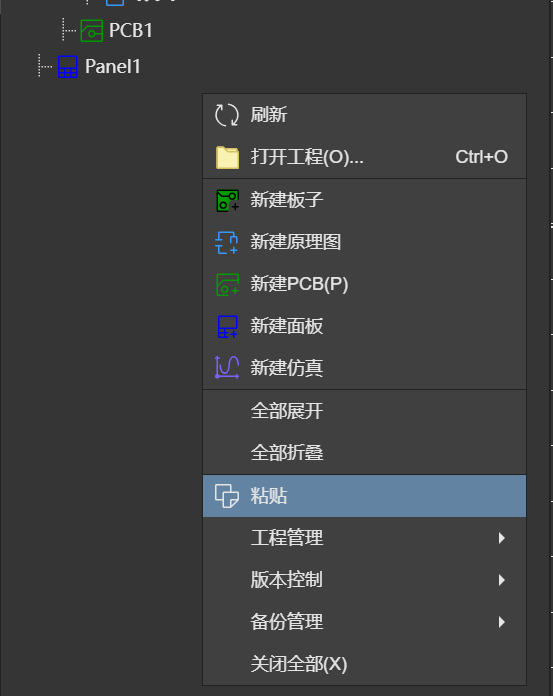

自助拼版

划重点:经济性至少一边大于10cm,同时只能用邮票孔拼板。

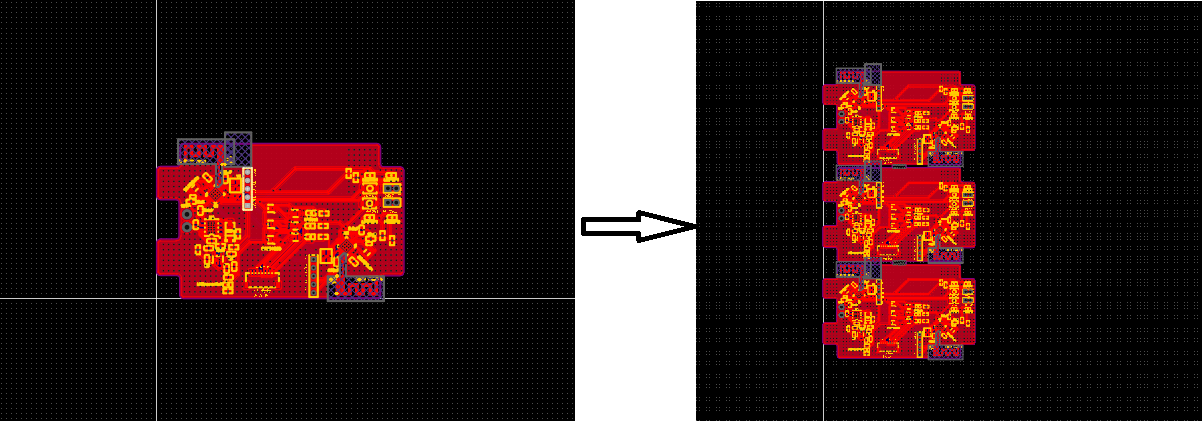

PCB拼板前后对比图。

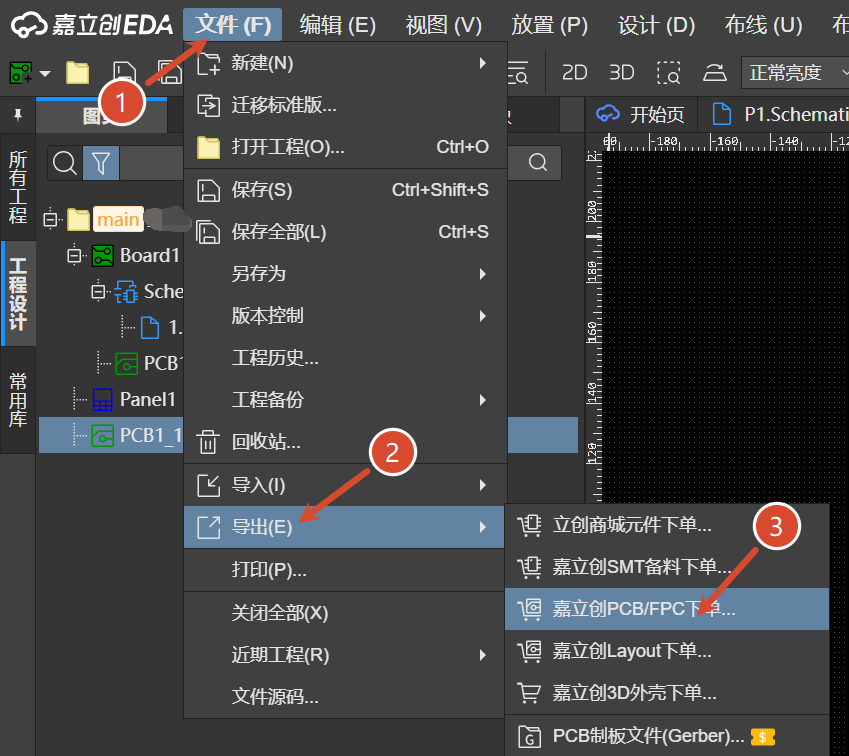

下单

换料费省钱攻略

(按优先级排序)

  1. 优先全部选用【基础库物料】

    基础库器件0换料费,是打样最省钱方案;BOM审核时直接替换掉扩展库冷门料。

  2. 扩展库器件 → 整盘采购存入私有库存

    经常复用的扩展库芯片/电感,买一整盘入库;每盘赠送换料抵扣券,后续下单大幅减免该料号的换料费,适合反复打样迭代的项目。

    备料地址:

    https://www.jlc-smt.com/lcsc/index?

  3. 精简BOM料号数量

    阻容件规格尽量复用,减少独立料号;换料费按料号个数收费,不是按贴片数量收费,少一个料就少一笔潜在费用。

  4. 合并多块PCB工单到同一个SMT订单

    多块板子共用同一批物料,相同料号只扣一次换料费,避免分开下单重复扣费。
