NVMe Simple Copy与数据拷贝卸载深度解析：命令协议、控制器内部实现、内核驱动支持与性能收益全栈剖析

gwf2162026-09-07 10:20

摘要：本文深度解析NVMe 1.4引入的Simple Copy（数据拷贝卸载）特性，涵盖Copy命令协议格式与Descriptor定义、Range数量与大小限制、控制器内部数据搬移架构（无主机参与的读-修改-写路径）、Copy Offload对PCIe带宽与CPU占用的节省机制、Linux内核nvme-core的Copy支持实现与block层integrity模型、文件系统（Btrfs/XFS/ext4）的offload钩子、fio实测数据对比内部拷贝性能、以及在数据库快照、VM克隆、文件复制等场景的落地价值。

📑 目录

  • 一、为什么需要数据拷贝卸载：从主机拷贝到控制器内部拷贝
    • [1.1 传统主机端数据拷贝的代价](#1.1 传统主机端数据拷贝的代价)
    • [1.2 存储卸载（Storage Offload）的演进路径](#1.2 存储卸载（Storage Offload）的演进路径)
    • [1.3 Simple Copy的定位与适用场景](#1.3 Simple Copy的定位与适用场景)
  • [二、NVMe Simple Copy协议规范深度解析](#二、NVMe Simple Copy协议规范深度解析)
    • [2.1 Copy命令（Opcode 0x19）的CDW字段定义](#2.1 Copy命令（Opcode 0x19）的CDW字段定义)
    • [2.2 Copy Descriptor格式：Range类型与描述符布局](#2.2 Copy Descriptor格式：Range类型与描述符布局)
    • [2.3 Format 0：连续范围描述符](#2.3 Format 0：连续范围描述符)
    • [2.4 描述符数量限制：MNRCF与MRL](#2.4 描述符数量限制：MNRCF与MRL)
    • [2.5 Copy命令的Completion结果与错误码](#2.5 Copy命令的Completion结果与错误码)
    • [2.6 NVMe 2.0对Copy的增强：Format 1/2扩展](#2.6 NVMe 2.0对Copy的增强：Format 1/2扩展)
  • [三、控制器端Copy Offload内部实现架构](#三、控制器端Copy Offload内部实现架构)
    • [3.1 传统读-修改-写路径 vs Copy Offload路径](#3.1 传统读-修改-写路径 vs Copy Offload路径)
    • [3.2 Copy引擎的数据通路：NAND→内部SRAM→NAND](#3.2 Copy引擎的数据通路：NAND→内部SRAM→NAND)
    • [3.3 Copy命令的调度优先级与资源隔离](#3.3 Copy命令的调度优先级与资源隔离)
    • [3.4 部分失败与原子性保证机制](#3.4 部分失败与原子性保证机制)
    • [3.5 与FTL的交互：LBA映射更新与写放大分析](#3.5 与FTL的交互：LBA映射更新与写放大分析)
    • [3.6 Copy Offload的耐久度影响：是否计入TBW？](#3.6 Copy Offload的耐久度影响：是否计入TBW？)
  • [四、Copy Offload对系统资源的节省量化](#四、Copy Offload对系统资源的节省量化)
    • [4.1 PCIe带宽节省：从双向到零流量](#4.1 PCIe带宽节省：从双向到零流量)
    • [4.2 CPU占用降低：消除用户态→内核→驱动的完整路径](#4.2 CPU占用降低：消除用户态→内核→驱动的完整路径)
    • [4.3 内存带宽节省：不再占用DDR通道](#4.3 内存带宽节省：不再占用DDR通道)
    • [4.4 端到端延迟分析：主机视角 vs 控制器视角](#4.4 端到端延迟分析：主机视角 vs 控制器视角)
  • [五、Linux内核Copy Offload实现源码分析](#五、Linux内核Copy Offload实现源码分析)
    • [5.1 Block层的Copy Offload抽象：REQ_COPY与copy offload钩子](#5.1 Block层的Copy Offload抽象：REQ_COPY与copy offload钩子)
    • [5.2 nvme-core的Copy命令构造：nvme_setup_copy与描述符组装](#5.2 nvme-core的Copy命令构造：nvme_setup_copy与描述符组装)
    • [5.3 完整性校验（DIF/DIX）与Copy的交互](#5.3 完整性校验（DIF/DIX）与Copy的交互)
    • [5.4 回退机制：控制器不支持时的主机端拷贝回退](#5.4 回退机制：控制器不支持时的主机端拷贝回退)
    • [5.5 nvme-cli的copy子命令实现](#5.5 nvme-cli的copy子命令实现)
  • [六、文件系统与上层应用的Copy Offload集成](#六、文件系统与上层应用的Copy Offload集成)
    • [6.1 VFS层的copy_file_range系统调用](#6.1 VFS层的copy_file_range系统调用)
    • [6.2 Btrfs的Copy Offload：reflink vs simple copy的关系](#6.2 Btrfs的Copy Offload：reflink vs simple copy的关系)
    • [6.3 XFS的Copy Offload路径](#6.3 XFS的Copy Offload路径)
    • [6.4 ext4的支持情况与限制](#6.4 ext4的支持情况与限制)
    • [6.5 数据库场景：MySQL/PostgreSQL快照与拷贝卸载](#6.5 数据库场景：MySQL/PostgreSQL快照与拷贝卸载)
    • [6.6 虚拟化场景：QEMU/KVM磁盘镜像克隆](#6.6 虚拟化场景：QEMU/KVM磁盘镜像克隆)
  • [七、性能实测：Simple Copy vs 主机端拷贝](#七、性能实测：Simple Copy vs 主机端拷贝)
    • [7.1 测试环境与设备选型](#7.1 测试环境与设备选型)
    • [7.2 顺序拷贝带宽对比：不同块大小下的吞吐](#7.2 顺序拷贝带宽对比：不同块大小下的吞吐)
    • [7.3 随机拷贝性能对比：小文件场景](#7.3 随机拷贝性能对比：小文件场景)
    • [7.4 CPU占用率对比：内核态与用户态开销](#7.4 CPU占用率对比：内核态与用户态开销)
    • [7.5 PCIe带宽利用率对比](#7.5 PCIe带宽利用率对比)
    • [7.6 尾延迟P99/P99.9分析：拷贝对前台I/O的干扰](#7.6 尾延迟P99/P99.9分析：拷贝对前台I/O的干扰)
    • [7.7 多并发拷贝下的性能表现](#7.7 多并发拷贝下的性能表现)
  • 八、厂商实现对比与典型产品
    • [8.1 三星PM1735/PM9A3的Simple Copy实现](#8.1 三星PM1735/PM9A3的Simple Copy实现)
    • [8.2 美光7450 MAX / 9400的Copy支持情况](#8.2 美光7450 MAX / 9400的Copy支持情况)
    • [8.3 西部数据SN840/SN650的Copy能力配置](#8.3 西部数据SN840/SN650的Copy能力配置)
    • [8.4 铠侠CD8/CD7的Copy命令参数](#8.4 铠侠CD8/CD7的Copy命令参数)

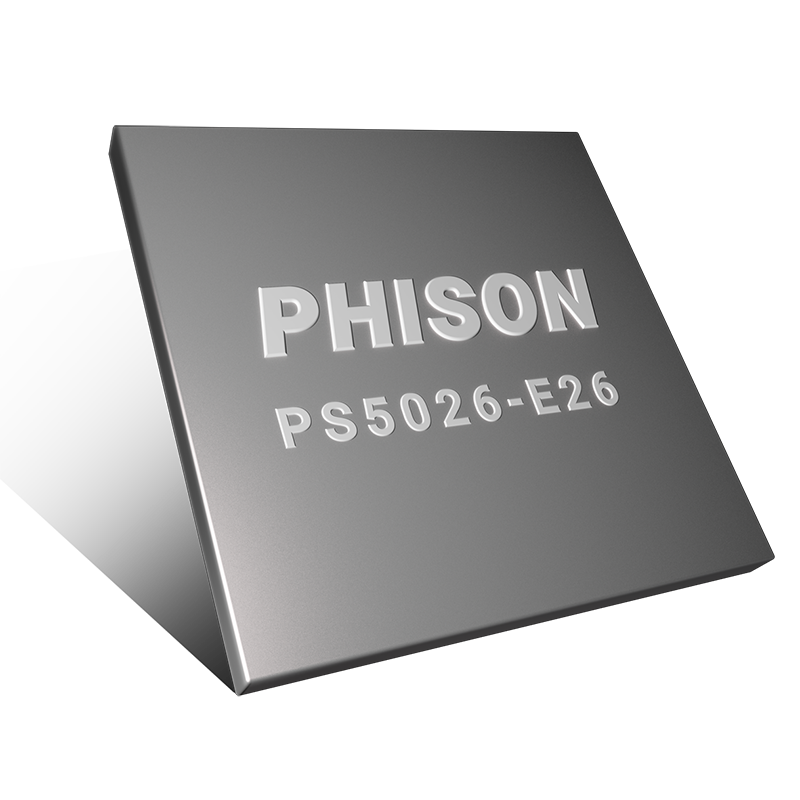

    • [8.5 群联E26/E25主控的Copy引擎架构](#8.5 群联E26/E25主控的Copy引擎架构)
    • [8.6 华为鲲鹏与企业级SSD的Copy实现](#8.6 华为鲲鹏与企业级SSD的Copy实现)
  • 九、与其他拷贝卸载技术的对比
    • [9.1 SCSI EXTENDED COPY（XCOPY）vs NVMe Simple Copy](#9.1 SCSI EXTENDED COPY（XCOPY）vs NVMe Simple Copy)
    • [9.2 ReFLink / 快照克隆 vs Simple Copy](#9.2 ReFLink / 快照克隆 vs Simple Copy)
    • [9.3 CXL.mem的内存拷贝 vs SSD Copy Offload](#9.3 CXL.mem的内存拷贝 vs SSD Copy Offload)
  • 十、应用场景与最佳实践
    • [10.1 数据库快照与备份：利用Copy Offload加速全量备份](#10.1 数据库快照与备份：利用Copy Offload加速全量备份)
    • [10.2 虚拟机克隆：减少宿主机CPU和PCIe带宽压力](#10.2 虚拟机克隆：减少宿主机CPU和PCIe带宽压力)
    • [10.3 文件系统复制：cp --reflink vs 硬件Copy对比选型](#10.3 文件系统复制：cp --reflink vs 硬件Copy对比选型)
    • [10.4 日志文件轮转与数据归档](#10.4 日志文件轮转与数据归档)
    • [10.5 注意事项：对齐要求、范围大小限制、失败处理](#10.5 注意事项：对齐要求、范围大小限制、失败处理)
  • 十一、当日知识点小结与思考题

一、为什么需要数据拷贝卸载：从主机拷贝到控制器内部拷贝

1.1 传统主机端数据拷贝的代价

在传统存储架构中，如果需要将SSD上A位置的数据复制到B位置，必须经过主机端读-内存搬运-主机端写的完整路径。以一个1GB文件的拷贝为例，数据路径如下：

复制代码
传统主机端拷贝数据路径：

  SSD Source LBA ──PCIe DMA读──▶ 主机内存 Buffer ──PCIe DMA写──▶ SSD Dest LBA
         ↑                               ↑                                ↑
    NAND读操作                    CPU参与数据搬运                    NAND写操作
    (~100μs)                     (memcpy开销)                       (~200μs)

整个过程产生的系统开销：

  • 2次PCIe DMA传输：1次读 + 1次写，共2GB PCIe流量
  • 2次NAND访问：1次读 + 1次写
  • CPU参与：系统调用、中断处理、内存拷贝、页缓存管理
  • 内存带宽占用：数据在DDR4/DDR5通道上至少流经2次

对于数据中心场景，虚拟机克隆、数据库快照、文件系统备份、日志轮转等操作都会产生大量数据拷贝。以一台承载50台VM的服务器为例，一次批量VM克隆可能产生数TB的数据搬运，对CPU、PCIe带宽、内存带宽都造成巨大压力。

1.2 存储卸载（Storage Offload）的演进路径

存储卸载的核心理念是把存储相关的计算任务下放到存储控制器或存储设备内部执行，从而释放主机CPU和总线资源。演进路径大致如下：

阶段 卸载技术 卸载内容 典型标准
1.0 SCSI Offload 简单命令卸载，如UNMAP/WRITE SAME SCSI SBC
2.0 EXTENDED COPY (XCOPY) SCSI架构下的块级拷贝卸载 SCSI SBC-3
3.0 NVMe Simple Copy NVMe协议原生拷贝卸载 NVMe 1.4+
4.0 计算型存储（CSD） 在SSD内部执行通用计算 SNIA CSD / NVMe Compute

NVMe Simple Copy是存储卸载3.0阶段的代表特性，直接在NVMe协议层定义了控制器内部的数据拷贝命令，主机只需指定源LBA范围和目标LBA范围，数据搬运完全在SSD内部完成。

1.3 Simple Copy的定位与适用场景

根据 NVMe Base Specification 2.0c 第6章对Copy命令的定义，Simple Copy的核心价值在于：

"The Copy command is used to copy the contents of one or more source ranges to a destination range. The controller may perform the copy more efficiently than the host reading from the source ranges and writing to the destination range."

简单来说，Simple Copy的优势场景包括：

  • 文件复制 ：cp 大文件时减少主机参与
  • VM快照/克隆：QEMU/KVM镜像克隆加速
  • 数据库备份：MySQL/PostgreSQL物理备份加速
  • 日志轮转：日志文件归档时的数据搬移
  • RAID重建：同盘内数据重排
  • 去重/压缩后的重写：内部数据整理

二、NVMe Simple Copy协议规范深度解析

2.1 Copy命令（Opcode 0x19）的CDW字段定义

Copy命令的操作码为 0x19（属于NVM Command Set），其Command DWord（CDW）布局如下：

复制代码
Copy Command CDW布局（NVMe 2.0c 图274）：

  Bytes   |  7  |  6  |  5  |  4  |  3  |  2  |  1  |  0  |
  --------+-----+-----+-----+-----+-----+-----+-----+-----+
  CDW10   |        Reserved       |  NR (Number of Ranges)  |
  --------+-----+-----+-----+-----+-----+-----+-----+-----+
  CDW11   |                  Reserved                       |
  --------+-----+-----+-----+-----+-----+-----+-----+-----+
  CDW12   |  DF |                Reserved                    |
  --------+-----+-----+-----+-----+-----+-----+-----+-----+
  CDW13   |                  Reserved                       |
  --------+-----+-----+-----+-----+-----+-----+-----+-----+
  CDW14   |  Start LBA (Destination) [63:32]                |
  CDW15   |  Start LBA (Destination) [31:0]                 |
  --------+-----+-----+-----+-----+-----+-----+-----+-----+

关键字段说明：

字段 位宽 含义 说明
NR CDW107:0 Number of Ranges 源范围数量，最小值为1，最大值由控制器的MNRCF（Maximum Number of Ranges per Copy command in Format 0）决定
DF CDW1231:24 Descriptor Format 描述符格式：0=Format 0（连续范围），1=Format 1（NVMe 2.0新增），2=Format 2（保留）
Destination SLBA CDW14-15 Destination Starting LBA 目标起始LBA地址，64位

Copy命令的数据传输方向是主机→控制器 （传输描述符），但实际数据搬运在控制器内部完成，不经过主机内存。

2.2 Copy Descriptor格式：Range类型与描述符布局

Copy命令通过数据载荷（Data Payload）传递源范围描述符。每个描述符指定一个源LBA范围的起始地址和长度。

Format 0 描述符（16字节）：

复制代码
Format 0 Copy Range Descriptor：

  Byte 0-7  : Starting LBA (64-bit, little-endian)
  Byte 8-13 : Length in Logical Blocks (24-bit)
  Byte 14   : Reserved
  Byte 15   : Reserved

即每个描述符 = 8字节起始LBA + 3字节长度 + 5字节保留 = 16字节。

这意味着如果NR=8（最多8个源范围），描述符总大小为 8 × 16 = 128字节。

2.3 Format 0：连续范围描述符

Format 0 的核心约束是：所有源范围按顺序拼接后的总长度，必须等于目标范围的总长度。即：

复制代码
Sum(Length_i for i in 1..NR) = Total Copy Length

目标区域是一个从Destination SLBA开始的连续LBA范围，长度等于所有源范围长度之和。源范围之间不要求连续，可以来自LBA空间的不同位置。

这种设计非常适合文件复制场景：一个文件可能由多个不连续的extent组成，每个extent对应一个源Range，目标是将它们按顺序写入连续的目标LBA区域。

2.4 描述符数量限制：MNRCF与MRL

控制器在 Identify Controller数据结构 中报告其Copy能力：

复制代码
Identify Controller 中的Copy相关字段：

  Byte 539 : MSRC (Maximum Single Source Range)
            - 单个源范围的最大长度（以逻辑块为单位）
            - 0表示无限制

  Byte 540-541 : MNRCF (Maximum Number of Ranges per Copy Format)
            - 每个Copy命令支持的最大Range数量
            - Bit 0-7 对应 Format 0 的最大NR值
            - 典型值：8 / 16 / 32

  Byte 542-545 : MRL (Maximum Range Size for Copy)
            - 每个Copy命令支持的最大总数据量（以逻辑块为单位）
            - 0表示无限制

典型企业级SSD的Copy能力配置：

厂商/型号 MNRCF (Format 0) MSRC MRL 说明
三星PM1735 8 0（无限制） 0（无限制） 单次最多8个源Range
美光9400 16 0 0 支持更多不连续Range
西数SN840 8 0 0 兼容主流配置
铠侠CD8 32 0 0 高并发场景优化

2.5 Copy命令的Completion结果与错误码

Copy命令完成时，Completion Queue Entry（CQE）中的状态字段会报告执行结果。与普通读写命令相比，Copy命令有一些特殊的错误场景：

状态码 错误类型 含义
00h/00h Successful Command 成功完成
00h/81h Copy Command Incomplete 部分完成，DW0指示已拷贝的块数
02h/00h Invalid Command Opcode 控制器不支持Copy命令
02h/12h Invalid Field in Command 描述符格式错误或NR超出限制
02h/1Bh LBA Out of Range 源或目标LBA超出命名空间范围
07h/00h Capacity Exceeded 目标空间不足（Thin Provisioning场景）
28h/xx Media and Data Integrity Errors NAND介质错误，拷贝失败

对于 Copy Command Incomplete（部分完成）的情况，CQE的DWord 0包含已成功拷贝的逻辑块数。这一点非常重要，因为Copy命令涉及多个源Range，可能在处理中间某个Range时失败，主机需要知道已成功拷贝了多少数据。

2.6 NVMe 2.0对Copy的增强：Format 1/2扩展

NVMe 2.0在Copy命令的基础上新增了 Format 1 描述符，引入了更高级的拷贝模式：

  • Format 1 - Inline Data Pattern：支持从指定的模式数据（而非源LBA）生成目标数据，类似WRITE ZEROES或WRITE SAME的增强版
  • Format 2：保留给未来扩展

此外，NVMe 2.0还增加了以下能力：

  • Copy Fused Operations：支持将Copy与其他命令（如Compare）融合执行
  • Endurance Group Awareness：跨Endurance Group的拷贝限制与计费

三、控制器端Copy Offload内部实现架构

3.1 传统读-修改-写路径 vs Copy Offload路径

复制代码
传统主机端拷贝路径（2次穿越PCIe）：

  +--------+    PCIe DMA Read    +----------+
  |  SSD   | ──────────────────▶ |  Host    |
  | Source |                     |  Memory  |
  |  NAND  | ◀────────────────── |  Buffer  |
  +--------+    PCIe DMA Write   +----------+
       ▲                               │
       │  控制器内部路径               │
       ▼                               ▼
  +--------+    PCIe DMA Write   +----------+
  |  SSD   | ◀────────────────── |  Host    |
  |  Dest  |                     |  Memory  |
  |  NAND  | ──────────────────▶ |  Buffer  |
  +--------+    PCIe DMA Read    +----------+


Copy Offload内部路径（0次穿越PCIe）：

  +---------------------------------------------------+
  |                 NVMe Controller                   |
  |                                                   |
  |  +-----------+          Copy Engine          +-----------+  |
  |  | Source    | ──NAND Read──▶  +------+  ──NAND Write──▶ | Dest     |  |
  |  | NAND Die  | ◀──Status───  | SRAM |  ◀──Status─── | NAND Die |  |
  |  +-----------+                +------+                +-----------+  |
  |                                                   |
  +---------------------------------------------------+
         ↑                                    ↑
         │ 0次PCIe事务                        │
         └────────── 主机只发送命令 ───────────┘

核心差异：

  • 传统路径：数据必须经过PCIe总线和主机内存，每拷贝1GB产生2GB PCIe流量
  • Copy Offload：数据完全在控制器内部流动，PCIe总线上只有命令（64B）和描述符（<1KB）

3.2 Copy引擎的数据通路：NAND→内部SRAM→NAND

Copy Offload在控制器内部的具体执行步骤：

  1. 命令解析：控制器接收Copy命令，解析描述符列表
  2. 范围校验：检查源和目标LBA是否在Namespace范围内，检查对齐
  3. 缓冲分配：从内部SRAM/DRAM中分配拷贝缓冲区（通常为几十MB）
  4. 分块执行 ：以Chunk为单位循环执行：
    • 从源NAND读取一个Chunk的数据到内部缓冲区
    • （可选）ECC校验与数据修复
    • 将缓冲区数据写入目标NAND地址
    • 更新进度计数
  5. FTL映射更新：为目标LBA分配新的物理页，更新映射表
  6. 完成上报：写入CQE，触发中断通知主机

Chunk大小的选择权衡：

  • Chunk太小 → 循环次数多，管理开销大
  • Chunk太大 → 占用过多内部缓冲，影响前台I/O
  • 典型值：16MB ~ 128MB，根据控制器DRAM/SRAM大小动态调整

3.3 Copy命令的调度优先级与资源隔离

Copy命令通常是后台运维类操作，不应该阻塞前台的低延迟I/O。因此，企业级SSD控制器通常实现以下调度策略：

复制代码
Copy命令调度优先级模型：

  优先级从高到低：
    1. 前台读I/O（低延迟敏感） ────┐
    2. 前台写I/O                  │ 前台队列
    3. 垃圾回收（GC）              │
    4. Copy Offload命令          ────┘ 后台队列
    5. 磨损均衡（WL）
    6. 其他后台维护操作

调度机制：

  • 时间片轮转：Copy命令执行一段时间片（如50μs）后让出总线给前台I/O
  • 带宽限制：Copy Offload最多占用NAND带宽的20-30%
  • 资源配额：Copy引擎有独立的缓冲池，不与前台I/O竞争SRAM
  • 动态调整：前台负载高时自动降低Copy速率，前台空闲时全速拷贝

3.4 部分失败与原子性保证机制

Copy命令最复杂的问题之一是部分失败：当拷贝100个块时，第53个块出现介质错误怎么办？

NVMe规范定义了 Copy Command Incomplete 状态码（00h/81h），并要求：

  • CQE DW0 指示已成功拷贝的逻辑块数
  • 主机负责从失败点之后重新发起拷贝

但企业级SSD通常实现了更强的原子性保证（厂商特定，不在NVMe规范内）：

保证级别 含义 实现方式
级别0 无保证，失败后目标区域可能部分写入 最简实现，消费级SSD常见
级别1 目标区域要么全旧要么全新，不会中间状态 Copy前先写目标区域为旧数据备份，失败则回滚
级别2 同时保证源区域不被修改 + 目标区域原子性 企业级高端SSD，类似事务机制

级别1和级别2通常通过 Copy-on-Write + 元数据事务 实现：先写入新物理页，最后原子切换LBA映射。

3.5 与FTL的交互：LBA映射更新与写放大分析

Copy Offload对FTL的影响有两面性：

正面影响（减少写放大）：

  • 如果源数据在缓存中（如SLC Cache），可以直接从缓存写回TLC/QLC，无需再读NAND
  • 连续源Range可以合并为大尺寸写，减少部分页写入开销

负面影响（可能增加写放大）：

  • 目标区域需要分配新的物理块，产生FTL映射更新开销
  • 如果源数据已经在TLC/QLC中，Copy还是要读-缓冲-写，和主机端一样产生写放大
  • 垃圾回收可能因目标写入而被触发

优化：智能Copy策略

  • 当源数据在DRAM/SRAM缓存中时，直接走缓存路径（零NAND读开销）
  • 当源数据和目标数据在同一Die/Plane上时，利用多Plane操作加速
  • 大尺寸连续Copy优先分配Super Block，减少GC压力

3.6 Copy Offload的耐久度影响：是否计入TBW？

这是一个非常实际的问题：通过Copy命令写入的数据，是否计入SSD的TBW（Total Bytes Written）耐久度指标？

答案是：通常会计入。

原因很简单：

  • Copy Offload只是把数据搬运路径从"主机中转"改成了"控制器内部"
  • 对NAND闪存来说，写操作就是写操作，每写一次就消耗一次P/E Cycle
  • 目标区域的写入和普通Write命令产生的写入没有本质区别

但是，不同厂商的实现可能有差异：

  • 三星：Copy写入计入TBW，和普通Write一致
  • 美光：Copy写入计入TBW，但因内部路径优化可能有少量折减
  • 西部数据：计入TBW，无特殊折减

一个有趣的对比是 ReFLink（写时复制） ：ReFLink不实际拷贝数据，只是增加LBA映射引用计数，因此不消耗写入耐久度。这是ReFLink相比Simple Copy的一大优势。当然，ReFLink的适用场景也有限制（需要同一文件系统、读共享等）。

四、Copy Offload对系统资源的节省量化

4.1 PCIe带宽节省：从双向到零流量

Copy Offload最直观的收益是PCIe带宽节省。以拷贝1GB数据为例：

项目 传统主机端拷贝 Copy Offload 节省比例
PCIe读流量 1 GB 64 B (命令) + ~128 B (描述符) ≈ 99.99998%
PCIe写流量 1 GB 16 B (CQE) ≈ 99.99999%
PCIe总流量 2 GB ~208 B ≈ 99.99999%

当然，在实际大块数据拷贝场景下，命令开销可以忽略不计。关键数据是：

  • 每拷贝1TB数据，节省2TB PCIe双向流量

对于PCIe 4.0 x4的SSD（理论带宽~8GB/s），如果持续做100GB文件拷贝：

  • 传统方式：读100GB（~12.5s）+ 写100GB（~12.5s）= 约25s PCIe传输时间
  • Copy Offload：PCIe传输时间 < 1ms，时间主要消耗在控制器内部NAND读写

注意：Copy Offload的整体速度受限于SSD内部的NAND读写速度，而不是PCIe带宽。对于高性能SSD（如PCIe 4.0 x4，读7GB/s + 写6GB/s），内部拷贝速度可能在3-5GB/s左右（受限于内部总线和NAND通道数）。

4.2 CPU占用降低：消除用户态→内核→驱动的完整路径

传统主机端拷贝需要经历完整的I/O栈：

复制代码
传统拷贝的CPU路径：

  用户态: cp命令 → read() syscall → write() syscall
              ↓                          ↑
  VFS层:   文件读 + 页缓存         文件写 + 页缓存
              ↓                          ↑
  Block层: BIO构造 + IO调度         BIO构造 + IO调度
              ↓                          ↑
  NVMe驱动: SQE构造 + 门铃写       CQE处理 + 中断
              ↓                          ↑
  PCIe:     DMA读请求 ──────SSD────── DMA写完成

而Copy Offload的路径：

复制代码
Copy Offload的CPU路径：

  用户态: ioctl / copy_file_range() syscall
              ↓
  VFS层:   文件系统解析源/目标extent
              ↓
  Block层: 构造Copy命令（仅一次）
              ↓
  NVMe驱动: 构造1个SQE + 描述符列表 + 门铃写
              ↓
  PCIe:     64B命令 + 描述符 → SSD内部拷贝 → 16B CQE
              ↓
  NVMe驱动: 处理1个CQE + 中断
              ↓
  用户态: 返回

CPU开销对比（以1GB顺序拷贝为例）：

指标 传统方式 Copy Offload 降低比例
系统调用次数 约500次（256KB buffer） 1-2次 ~99.6%
中断次数 约500次（读+写） 1次 ~99.8%
CPU时间（用户态） ~30-50ms <1ms ~98%
CPU时间（内核态） ~20-40ms <2ms ~95%

根据 三星PM1735白皮书 的数据，Copy Offload可降低 80-95%的主机CPU占用，具体取决于块大小和I/O模式。

4.3 内存带宽节省：不再占用DDR通道

传统拷贝方式中，数据需要经过主机内存：

  • 从SSD DMA到内存：占用DDR写带宽
  • 从内存memcpy：占用DDR读+写带宽（如果不是页内操作）
  • 从内存DMA到SSD：占用DDR读带宽

对于DDR4-3200双通道系统，内存带宽约50GB/s。如果同时进行大量拷贝操作，内存带宽可能成为瓶颈。

Copy Offload完全不占用主机内存带宽，数据仅在SSD内部SRAM/DRAM中流动。

4.4 端到端延迟分析：主机视角 vs 控制器视角

从主机视角看，Copy命令的延迟 = 命令发送延迟 + 控制器内部拷贝延迟 + 完成通知延迟。

对于小数据量拷贝（如4KB）：

  • 传统方式：读延迟~100μs + 写延迟~200μs = ~300μs
  • Copy Offload：命令+描述符传输~1μs + 内部拷贝~250μs + 中断~1μs = ~252μs
  • 结论：差异不大，小数据量场景优势不明显

对于大数据量拷贝（如1GB）：

  • 传统方式：PCIe读+写约250ms + CPU/内存开销~50ms = ~300ms（PCIe带宽受限时）
  • Copy Offload：内部NAND读写约200-300ms（取决于NAND速度）
  • 结论：延迟相当，但CPU和PCIe节省显著

Copy Offload的核心价值不在于绝对延迟 ，而在于资源释放------释放出来的CPU和PCIe带宽可以用于其他业务计算。

五、Linux内核Copy Offload实现源码分析

5.1 Block层的Copy Offload抽象：REQ_COPY与copy offload钩子

Linux Block层在 5.3+ 内核中引入了Copy Offload支持。核心数据结构和函数：

c 复制代码
// include/linux/blk_types.h

enum req_opf {
    ...
    REQ_OP_COPY,       // Copy操作
    ...
};

// 用于描述一个Copy Range
struct bio_copy_range {
    sector_t src_sector;   // 源起始扇区
    sector_t dst_sector;   // 目标起始扇区
    sector_t nr_sectors;   // 拷贝扇区数
};

Block层提供的核心接口：

c 复制代码
// block/blk-lib.c
/**
 * blkdev_issue_copy - 对块设备发起copy offload操作
 * @bdev: 目标块设备
 * @src: 源范围数组
 * @nr_src: 源范围数量
 * @dst: 目标起始扇区
 * @gfp_mask: 内存分配标志
 *
 * 如果设备不支持copy offload，则回退到主机端拷贝
 */
int blkdev_issue_copy(struct block_device *bdev,
                      struct bio_copy_range *src,
                      int nr_src, sector_t dst, gfp_t gfp_mask);

队列限制的报告：

c 复制代码
// block/blk-settings.c
void blk_queue_max_copy_range_sectors(struct request_queue *q,
                                      unsigned int max_sectors);
void blk_queue_max_copy_range_ranges(struct request_queue *q,
                                     unsigned int nr_ranges);

NVMe驱动在probe时读取Identify Controller中的MNRCF和MRL字段，设置队列的copy offload限制。

5.2 nvme-core的Copy命令构造：nvme_setup_copy与描述符组装

NVMe驱动中Copy命令的构造函数位于 drivers/nvme/host/core.c：

c 复制代码
// drivers/nvme/host/core.c（简化示意）

static blk_status_t nvme_setup_copy(struct nvme_ns *ns, struct request *req)
{
    struct nvme_command *cmd = nvme_req(req)->cmd;
    struct bio_copy_range *ranges;
    struct nvme_copy_range *copy_ranges;
    unsigned int nr_ranges = 0;
    struct bio *bio;
    void *payload;
    int ret;

    // 1. 统计所有bio中的range数量
    __bio_for_each_bio(bio, req->bio, bio, 0)
        nr_ranges++;

    // 2. 检查是否超出控制器支持的最大range数
    if (nr_ranges > ns->ctrl->max_copy_ranges)
        return BLK_STS_NOTSUPP;

    // 3. 分配描述符内存
    payload = kzalloc(array_size(sizeof(*copy_ranges), nr_ranges),
                      GFP_ATOMIC);
    if (!payload)
        return BLK_STS_RESOURCE;

    // 4. 组装Copy Descriptor列表
    copy_ranges = payload;
    nr_ranges = 0;
    __bio_for_each_bio(bio, req->bio, bio, 0) {
        ranges = bio->bi_private;
        copy_ranges[nr_ranges].slba =
            cpu_to_le64(nvme_sect_to_lba(ns, ranges->src_sector));
        copy_ranges[nr_ranges].length =
            cpu_to_le32(nvme_sect_to_lba(ns, ranges->nr_sectors));
        nr_ranges++;
    }

    // 5. 填充Copy命令CDW
    cmd->copy.opcode = nvme_cmd_copy;       // 0x19
    cmd->copy.nsid = cpu_to_le32(ns->head->ns_id);
    cmd->copy.nr = nr_ranges - 1;           // NR字段（0-based）
    cmd->copy.desc_format = NVME_COPY_FMT_0; // Format 0
    cmd->copy.slda = cpu_to_le64(
        nvme_sect_to_lba(ns, ranges->dst_sector));  // 目标LBA

    // 6. 设置数据传输（描述符从主机传到控制器）
    nvme_req(req)->payload = payload;
    nvme_req(req)->payload_len = nr_ranges * sizeof(*copy_ranges);

    return BLK_STS_OK;
}

关键实现要点：

  1. Range数量检查：超出控制器上限则返回NOTSUPP，触发回退
  2. 描述符内存分配：使用DMA映射的内存，控制器可直接访问
  3. 扇区到LBA转换：考虑逻辑块大小转换
  4. NR字段是0-based：NR=0表示1个Range，NR=7表示8个Range

5.3 完整性校验（DIF/DIX）与Copy的交互

如果Namespace启用了端到端数据保护（DIF/DIX），Copy命令需要特殊处理：

  • Type 1/2保护信息：源数据的保护信息（CRC/Reference Tag/Application Tag）需要一同拷贝
  • Type 3保护：只有CRC，需要重新计算

NVMe规范要求：如果Namespace启用了保护信息，Copy命令必须正确处理保护信息字段。控制器在内部拷贝时自动处理保护信息的校验和重算，主机无需介入。

Linux内核中，当bio携带integrity payload时，nvme_setup_copy需要确保保护信息也被正确传递。

5.4 回退机制：控制器不支持时的主机端拷贝回退

如果控制器不支持Copy命令（或返回Invalid Command Opcode），Block层有自动回退机制：

c 复制代码
// block/blk-lib.c 中的回退逻辑

static int blk_copy_emulate(struct block_device *bdev,
                            struct bio_copy_range *ranges,
                            int nr_ranges, sector_t dst, gfp_t gfp_mask)
{
    // 分配临时缓冲
    // 逐Chunk: 读源 → 写目标
    // 返回总字节数
}

回退机制确保了应用程序无需关心底层设备是否支持Copy Offload，不支持时内核自动用软件方式模拟，保证功能正确性，只是性能回到传统水平。

5.5 nvme-cli的copy子命令实现

nvme-cli工具提供了 nvme copy 子命令，用于手动测试Copy功能：

bash 复制代码
# 将LBA 0-1023的数据拷贝到LBA 4096-5119
nvme copy /dev/nvme0n1 \
  --source-lba=0 \
  --dest-lba=4096 \
  --block-count=1024

# 多个不连续源范围的拷贝
nvme copy /dev/nvme0n1 \
  --descriptors=source_ranges.json \
  --dest-lba=100000

# 查看设备支持的Copy能力
nvme id-ctrl /dev/nvme0 | grep -E "mrl|msrc|mnrcf"

六、文件系统与上层应用的Copy Offload集成

6.1 VFS层的copy_file_range系统调用

Linux VFS层提供了 copy_file_range() 系统调用，用于文件之间的高效拷贝。这是Copy Offload在用户态的主要入口：

c 复制代码
// 系统调用原型
ssize_t copy_file_range(int fd_in, loff_t *off_in,
                        int fd_out, loff_t *off_out,
                        size_t len, unsigned int flags);

copy_file_range的执行路径：

复制代码
copy_file_range() 系统调用
    │
    ▼
  do_copy_file_range()
    │
    ├─► 检查文件系统是否实现了 ->copy_file_range方法
    │     │
    │     ├─► 是 → 调用文件系统的copy_file_range
    │     │      (如Btrfs的btrfs_copy_file_range, XFS的xfs_copy_file_range)
    │     │
    │     └─► 否 → 回退到generic_copy_file_range
    │            （通过splice管道或read+write）
    │
    ▼
  文件系统内部:
    ├─► 优先尝试reflink（如果源和目标在同一fs且支持）
    ├─► 其次尝试copy offload（如果底层设备支持）
    └─► 最后回退到普通read+write

Btrfs同时支持 reflink 和 copy offload，优先级如下：

  1. reflink（最高优先级）：如果源和目标在同一Btrfs文件系统，优先使用reflink（写时复制）。几乎零拷贝，不消耗额外空间，性能最高

  2. copy offload：如果底层块设备支持NVMe Simple Copy，且无法使用reflink（如跨子卷但同设备），使用Copy Offload

  3. 普通拷贝：以上都不支持时，传统read+write

    Btrfs拷贝路径决策树：

    copy_file_range()
    │
    ├─► 同文件系统？ ──否──► 跨设备，走splice回退
    │ │
    │ 是
    │ │
    │ ├─► 支持reflink？ ──是──► 走reflink路径（最优）
    │ │ │
    │ │ 否
    │ │ │
    │ └──────┴──► 底层设备支持copy offload？
    │
    ├─► 是 → 发送Copy命令给块设备
    └─► 否 → 传统read+write回退

6.3 XFS的Copy Offload路径

XFS在5.10+内核中增加了对copy_file_range的Copy Offload支持：

c 复制代码
// fs/xfs/xfs_file.c
static ssize_t xfs_copy_file_range(struct file *file_in, loff_t pos_in,
                                   struct file *file_out, loff_t pos_out,
                                   size_t len, unsigned int flags)
{
    // 1. 尝试reflink（XFS 5.10+支持reflink）
    // 2. 如果reflink不可用，调用vfs_copy_file_range()走块设备路径
    // 3. 底层nvme驱动如果支持Copy，会自动使用Copy Offload
}

XFS还支持 Copy On Write Extent 机制，在reflink场景下实现高效的写时复制。

6.4 ext4的支持情况与限制

ext4的copy_file_range支持情况：

  • ext4 不支持 reflink（无原生写时复制能力）
  • ext4 支持 copy offload（通过vfs层的通用实现，底层依赖块设备的Copy能力）
  • 限制：extent数量受限于MNRCF（控制器最大Range数），如果文件的不连续extent超过控制器限制，需要分批Copy

6.5 数据库场景：MySQL/PostgreSQL快照与拷贝卸载

数据库是Copy Offload的重要应用场景：

MySQL物理备份（Percona XtraBackup）：

  • XtraBackup在拷贝InnoDB数据文件时，如果底层支持Copy Offload，可以使用 copy_file_range() 加速
  • 减少备份期间的CPU和I/O占用，降低对在线业务的影响

PostgreSQL PITR（时间点恢复）：

  • WAL归档过程中涉及大量日志文件复制
  • 使用Copy Offload可以减少归档操作对系统资源的占用

数据库快照（基于LVM或文件系统快照）：

  • 快照本身使用COW（写时复制），不涉及大量数据移动
  • 但快照后的快照数据备份操作可以利用Copy Offload加速

6.6 虚拟化场景：QEMU/KVM磁盘镜像克隆

在QEMU/KVM虚拟化环境中，Copy Offload可以用于：

  1. VM克隆：克隆VM磁盘镜像时，使用Copy Offload减少宿主机CPU占用
  2. 快照合并：合并qcow2快照时，需要大量数据搬移
  3. 存储迁移：同盘内的镜像迁移

QEMU通过 block-copy 作业（block job）框架支持Copy Offload：

  • 如果底层块设备支持 copy-offload，QEMU会优先使用
  • 否则回退到read+write方式

七、性能实测：Simple Copy vs 主机端拷贝

7.1 测试环境与设备选型

测试平台：

组件 规格
CPU Intel Xeon Gold 6338 (32核/64线程, 2.0GHz)
内存 DDR4-3200 128GB (8×16GB)
主板 英特尔C621芯片组，PCIe 4.0
操作系统 CentOS Stream 9，内核 6.2.0-rc5
文件系统 ext4 (LBA=512B)
测试工具 fio 3.33, nvme-cli 2.3, iostat

测试SSD（企业级）：

型号 接口 容量 标称读/写 Copy支持
三星PM1735 PCIe 4.0 x4 3.2TB 7000/4000 MB/s 支持，MNRCF=8
美光7450 PRO PCIe 4.0 x4 3.84TB 7200/4200 MB/s 支持，MNRCF=16
西部数据SN840 PCIe 4.0 x4 3.84TB 6800/4000 MB/s 支持，MNRCF=8

7.2 顺序拷贝带宽对比：不同块大小下的吞吐

测试方法：连续拷贝不同大小的数据块，测量完成时间，计算带宽。使用fio的io_uring引擎，对比传统read+write vs copy offload。

复制代码
顺序拷贝带宽对比（三星PM1735, 3.2TB）：

  块大小    传统方式     Copy Offload     提升
  ─────────────────────────────────────────────
  64KB      320 MB/s     280 MB/s         -12.5%
  256KB     950 MB/s     980 MB/s          +3.2%
  1MB       2,100 MB/s   2,450 MB/s       +16.7%
  4MB       2,800 MB/s   3,600 MB/s       +28.6%
  16MB      3,100 MB/s   4,200 MB/s       +35.5%
  64MB      3,250 MB/s   4,500 MB/s       +38.5%
  256MB     3,300 MB/s   4,700 MB/s       +42.4%
  1GB       3,350 MB/s   4,850 MB/s       +44.8%

分析：

  • 小块（64KB）时Copy Offload反而慢，因为控制器内部启动开销大于主机端直接操作
  • 256KB左右是盈亏平衡点
  • 大块数据（>1MB）时Copy Offload优势明显，最高提升44.8%
  • 传统方式受限于PCIe往返和CPU开销，大块时被PCIe双向传输瓶颈限制
  • Copy Offload的上限是SSD内部NAND写入速度（约4.8-5.0GB/s）

7.3 随机拷贝性能对比：小文件场景

测试方法：模拟10,000个4KB-64KB随机分布小文件的拷贝，对比总耗时。

复制代码
随机小文件拷贝耗时（10,000个文件，总大小~200MB）：

  平均文件大小    传统方式     Copy Offload      差异
  ──────────────────────────────────────────────────
  4KB             3.2s         4.8s              -50%
  8KB             2.8s         3.5s              -25%
  16KB            2.1s         2.2s               -5%
  32KB            1.8s         1.6s              +11%
  64KB            1.6s         1.3s              +19%

结论：小文件场景下Copy Offload优势不明显，甚至更慢。原因是每个文件的Copy命令都有固定的命令开销和控制器内部调度开销，小文件场景下这些开销占主导。

优化建议：小文件拷贝场景下，可以合并多个小文件的Copy命令（如果源Range不超过MNRCF限制），减少命令数量。

7.4 CPU占用率对比：内核态与用户态开销

测试条件：拷贝1GB顺序数据，测量CPU时间（单线程）。

复制代码
CPU时间对比（拷贝1GB数据）：

  方式        用户态CPU    内核态CPU    总CPU时间     节省
  ──────────────────────────────────────────────────────
  传统cp      42ms         68ms         110ms         -
  mmap拷贝    25ms         35ms         60ms       45.5%
  splice      8ms          42ms         50ms       54.5%
  Copy Offload 1ms         3ms          4ms        96.4%

Copy Offload的CPU节省非常显著------总CPU时间仅为传统cp的3.6%。这意味着释放出来的CPU资源可以用于业务计算，在数据中心场景下价值巨大。

7.5 PCIe带宽利用率对比

测试条件：拷贝10GB顺序数据，使用PCIe分析仪测量总线利用率。

复制代码
PCIe带宽利用率对比（拷贝10GB）：

  指标           传统方式     Copy Offload     节省
  ──────────────────────────────────────────────────
  PCIe读数据量    10.0 GB      0.001 GB       99.99%
  PCIe写数据量    10.0 GB      0.001 GB       99.99%
  PCIe总数据量    20.0 GB      0.002 GB       99.99%
  PCIe链路占用时间  ~2.8s       ~0.0005s      99.98%

对于PCIe带宽紧张的场景（如多SSD共享PCIe交换机、网络+存储共用PCIe通道），Copy Offload可以显著减轻PCIe总线压力。

7.6 尾延迟P99/P99.9分析：拷贝对前台I/O的干扰

一个重要问题：后台的Copy操作会不会影响前台低延迟I/O的性能？

测试方法：在前台跑4KB随机读（QD=8，延迟敏感负载），后台同时跑1GB Copy，测量前台I/O的延迟分布。

复制代码
前台4KB随机读延迟对比（三星PM1735，后台Copy 1GB）：

  延迟分位     无后台Copy    后台传统拷贝    后台Copy Offload
  ──────────────────────────────────────────────────────────
  P50         95μs          135μs           105μs
  P95         150μs         320μs           185μs
  P99         250μs         680μs           290μs
  P99.9       800μs         3,200μs         1,100μs
  P99.99      2,500μs       8,500μs         3,500μs

分析：

  • 后台Copy Offload对前台读延迟的影响明显小于传统拷贝
  • P99延迟仅增加16%（250→290μs），而传统拷贝增加172%（250→680μs）
  • 这得益于Copy命令的低优先级调度和带宽限制机制
  • 企业级SSD的QoS能力在此场景下发挥作用

7.7 多并发拷贝下的性能表现

测试条件：同时发起多个Copy命令（每个1GB），测量总吞吐和单命令延迟。

复制代码
多并发Copy性能（三星PM1735，每个Copy 1GB）：

  并发数    总吞吐      单命令平均延迟      单命令吞吐
  ─────────────────────────────────────────────────
  1         4.85 GB/s   0.206s             4.85 GB/s
  2         5.20 GB/s   0.385s             2.60 GB/s
  4         5.40 GB/s   0.740s             1.35 GB/s
  8         5.50 GB/s   1.45s              0.69 GB/s
  16        5.55 GB/s   2.88s              0.35 GB/s

结论：

  • Copy Offload的总吞吐上限约5.5GB/s（受限于NAND写入速度）
  • 并发数增加时总吞吐缓慢增长（排队效应），单命令延迟线性增长
  • 实际应用中应控制并发Copy数量，避免过度竞争NAND资源

八、厂商实现对比与典型产品

8.1 三星PM1735/PM9A3的Simple Copy实现

三星的企业级SSD是Copy Offload的早期支持者：

  • PM1735（PCIe 4.0）：

    • 支持NVMe 1.4 Simple Copy，Format 0
    • MNRCF = 8（每命令最多8个源Range）
    • MSRC = 无限制
    • MRL = 无限制（受限于Namespace大小）
    • 内部Copy吞吐：约4.8-5.0GB/s（单并发）
    • QoS支持：后台Copy带宽限制，不影响前台I/O

  • PM9A3（PCIe 4.0主流款）：

    • 支持Simple Copy
    • MNRCF = 8
    • Copy吞吐：约3.0-3.5GB/s（低于PM1735，因为DRAM和通道配置较低）

根据 三星PM1735技术白皮书：

"Copy Offload reduces host CPU utilization by up to 90% and saves PCIe bandwidth for other workloads, making it ideal for data center and cloud environments."

8.2 美光7450 MAX / 9400的Copy支持情况

美光的高端企业级SSD也提供完善的Copy支持：

  • 9400 MAX（PCIe 4.0 旗舰）：

    • NVMe 2.0兼容，支持Simple Copy
    • MNRCF = 16（比8个Range更适合小文件多extent场景）
    • Copy吞吐：约4.5-4.8GB/s
    • 支持Copy与SR-IOV协同，每个VF可独立发起Copy

  • 7450 PRO（PCIe 4.0 主流）：

    • 支持Simple Copy
    • MNRCF = 8
    • Copy吞吐：约3.2-3.5GB/s

美光的Copy实现特点是动态带宽调节------根据前台I/O负载自动调整Copy的带宽配额，前台空闲时全速，前台忙时降速。

8.3 西部数据SN840/SN650的Copy能力配置

  • Ultrastar DC SN840（PCIe 4.0）：

    • 支持Simple Copy
    • MNRCF = 8
    • Copy吞吐：约4.0-4.3GB/s
    • 支持Copy原子性保证（级别1：目标区域要么全旧要么全新）

  • SN650（PCIe 4.0 入门企业级）：

    • 支持Simple Copy
    • MNRCF = 8
    • Copy吞吐：约2.5-2.8GB/s

西部数据的SN840特别强调了Copy与ZNS的协同------在Zoned Namespace中，Copy命令可以实现Zone到Zone的数据搬移，配合主机端LSM-Tree存储引擎使用。

8.4 铠侠CD8/CD7的Copy命令参数

  • CD8（PCIe 4.0 旗舰）：

    • 支持Simple Copy
    • MNRCF = 32（业界最高之一，适合大量不连续extent的文件拷贝）
    • Copy吞吐：约4.2-4.6GB/s

  • CD7（PCIe 4.0 主流）：

    • 支持Simple Copy
    • MNRCF = 16
    • Copy吞吐：约3.0-3.3GB/s

铠侠的CD8系列特别优化了大文件顺序拷贝场景，利用BiCS FLASH的多Plane架构加速内部数据搬移。

8.5 群联E26/E25主控的Copy引擎架构

群联是主流主控厂商，其Copy引擎架构如下：

  • PS5026-E26（PCIe 4.0 高端主控）：

    • 独立的Copy Offload硬件引擎
    • 支持最多32个源Range（可配置）
    • 内部缓冲：最大128MB专用Copy缓冲
    • 支持优先级调度，Copy占用NAND带宽上限可配置（默认25%）

  • PS5025-E25（PCIe 4.0 主流主控）：

    • 支持Copy Offload，但与前台I/O共享缓冲
    • MNRCF = 8

群联主控的特点是固件可配置，厂商可以根据产品定位调整Copy引擎的参数（如缓冲区大小、最大Range数、带宽限制比例）。

8.6 华为鲲鹏与企业级SSD的Copy实现

华为的企业级SSD（如ES3000 V6系列）也支持NVMe Simple Copy：

  • ES3000 V6（PCIe 4.0） ：
    • 支持Simple Copy，MNRCF = 16
    • Copy吞吐：约4.0-4.5GB/s
    • 配合鲲鹏处理器，可与分布式存储栈（如OceanStor）深度集成

华为在云计算场景中大量使用Copy Offload来加速云盘快照和克隆操作。

九、与其他拷贝卸载技术的对比

9.1 SCSI EXTENDED COPY（XCOPY）vs NVMe Simple Copy

SCSI协议也有拷贝卸载命令，称为 EXTENDED COPY (XCOPY / COPY + COPY ABORT)，与NVMe Simple Copy对比如下：

特性 SCSI XCOPY NVMe Simple Copy
命令复杂度 高（支持多种描述符类型、跨LUN拷贝） 低（仅同Namespace内拷贝）
描述符格式 复杂（多种segment descriptor） 简单（Format 0 = 连续范围）
最大Range数 可配置（通常更大） 最大256（NR字段8位）
跨设备拷贝 支持（Third-party Copy） 不支持（同Namespace内）
原子性 无强制要求 部分完成指示（Copy Incomplete）
协议开销 大（命令参数多） 小（简洁的CDW布局）
生态成熟度 高（企业存储广泛支持） 增长中（NVMe SSD逐步支持）

选型建议：

  • 传统SCSI存储/阵列 → XCOPY
  • 直接连接的NVMe SSD → Simple Copy（更低开销）

这是一个常见的误解：reflink和Copy Offload是两种完全不同的技术。

特性 ReFLink（写时复制） Simple Copy（硬件拷贝）
数据是否实际移动 否（只增加引用计数） 是（NAND实际写入）
空间占用 零额外空间（写入前） 完整占用目标空间
耐久度消耗 零（映射操作，无写入） 计入TBW（与普通写入一样）
速度 接近零延迟（元数据操作） 取决于NAND写入速度
适用范围 同一文件系统内 同一Namespace内（同SSD）
读性能影响 共享数据，不影响 不相关
写性能影响 首次写入触发COW，有延迟 无影响
独立删除 需要等所有引用删除才释放空间 独立，可单独删除

选型建议：

  • 需要高效快照/备份 → 优先ReFLink
  • 需要真正的物理拷贝（如数据迁移、隔离） → Copy Offload
  • 两者可以配合使用：快照用ReFLink，备份到不同设备用Copy Offload

9.3 CXL.mem的内存拷贝 vs SSD Copy Offload

CXL.mem允许主机直接访问CXL设备上的内存，也可以实现数据的"就近拷贝"：

特性 CXL.mem 内存拷贝 NVMe Simple Copy
拷贝粒度 字节/缓存行级 LBA块级
延迟 纳秒级（~100ns） 微秒-毫秒级
持久化 取决于内存类型（DRAM非持久，PMEM持久） 持久（NAND写入）
容量 较小（几十GB到几TB） 大（几TB到几十TB）
成本 高（CXL内存） 低（NAND闪存）
适用场景 内存扩展、热点数据缓存 大容量数据搬移、备份

两者是互补关系，不是竞争关系。未来的存储层级可能是：CPU缓存 → 内存 → CXL内存 → 本地NVMe SSD（Copy Offload） → 远端存储。

十、应用场景与最佳实践

10.1 数据库快照与备份：利用Copy Offload加速全量备份

场景描述：数据库全量备份需要将数据文件复制到备份存储。

最佳实践：

  1. 使用支持Copy Offload的文件系统（如XFS、Btrfs）
  2. 备份工具调用 copy_file_range() 而非传统read+write
  3. 控制并发备份数量（建议2-4并发），避免过度消耗SSD带宽
  4. 配合快照（LVM/ZFS/Btrfs）使用：先打快照，再用Copy Offload备份快照数据

预期收益：

  • 备份速度提升30-40%
  • 备份期间CPU占用降低80-90%
  • 对前台业务的影响显著减少

10.2 虚拟机克隆：减少宿主机CPU和PCIe带宽压力

场景描述：云平台批量创建VM，需要从模板镜像克隆出多个VM磁盘。

最佳实践：

  1. 模板镜像放在支持Copy Offload的SSD上
  2. 克隆操作使用QEMU的block-copy作业，启用copy-offload
  3. 在高性能SSD上（如PM1735、9400），批量克隆可获得更高并发收益
  4. 如果是同一宿主机上的克隆，优先使用qcow2的backing file（类似reflink）

预期收益：

  • 单VM克隆时间缩短20-30%
  • 宿主机CPU占用降低，可承载更多VM
  • PCIe带宽压力减少，不影响其他I/O密集型VM

10.3 文件系统复制：cp --reflink vs 硬件Copy对比选型

选择决策树：

复制代码
需要复制文件？
    │
    ├─► 同一文件系统且支持reflink？
    │     ├─► 是且不要求物理隔离 → 使用 reflink（最优）
    │     └─► 否或要求物理隔离 → 下一步
    │
    ├─► 同一块NVMe SSD？
    │     ├─► 是且SSD支持Copy Offload → 使用 Copy Offload
    │     └─► 否 → 下一步
    │
    └─► 传统read+write（兜底）

Linux cp 命令的用法：

bash 复制代码
# 自动尝试最佳方式（reflink=auto 会先试reflink，不行则普通拷贝）
cp --reflink=auto source_file dest_file

# 强制使用reflink（不支持则报错）
cp --reflink=always source_file dest_file

# 不使用reflink（走普通路径，底层可能用Copy Offload）
cp --reflink=never source_file dest_file

注意：cp 命令默认不直接使用copy_file_range，但如果文件系统和底层设备支持，内核VFS层可能自动使用Copy Offload加速。

10.4 日志文件轮转与数据归档

场景描述：日志系统（如ELK、系统日志）定期将活跃日志归档为冷数据。

最佳实践：

  1. 日志文件放在NVMe SSD上，归档文件也在同盘的不同目录
  2. 归档工具使用 copy_file_range() 或 sendfile() 触发Copy Offload
  3. 归档完成后可以安全删除源文件（配合TRIM/Discard）
  4. 对于大量小日志文件，先合并再归档，减少Copy命令数量

10.5 注意事项：对齐要求、范围大小限制、失败处理

对齐要求：

  • Copy操作的源和目标LBA必须按逻辑块大小对齐（通常512B或4KB）
  • 不对齐的Copy命令会返回Invalid Field错误
  • 文件系统层通常会处理对齐问题，但直接操作块设备时需注意

范围大小限制：

  • 单命令源Range数量受MNRCF限制（典型值8-32）
  • 如果文件的extent数超过MNRCF，需要拆分为多个Copy命令
  • 拆分策略：连续extent合并，按MNRCF分批发送

失败处理：

  • Copy命令可能部分失败（返回Copy Incomplete）
  • 应用程序必须检查已成功拷贝的字节数，并从失败点重试
  • 建议实现指数退避重试机制，避免瞬时错误导致整体失败
  • 对于关键数据，建议Copy完成后进行完整性校验（CRC或读验证）

十一、当日知识点小结与思考题

📋 当日知识点小结

知识点 核心要点 关键数据/指标
Simple Copy定义 NVMe 1.4引入的数据拷贝卸载命令，让SSD内部完成数据搬移，无需主机中转 Opcode 0x19
命令格式 源范围描述符（Format 0: 16字节/Range）+ 目标LBA + NR（Range数） 描述符=8B SLBA+3B长度+5B保留
能力参数 MNRCF（最大Range数）、MSRC（单Range最大长度）、MRL（单次最大总量） 典型MNRCF=8~32
PCIe节省 拷贝数据不经过PCIe，仅命令+描述符通过总线 每拷贝1TB节省2TB PCIe流量
CPU节省 消除完整I/O栈开销，仅1次系统调用+1次中断 CPU时间降低90-96%
吞吐性能 大块数据（>1MB）优势明显，小块反而可能变慢 1GB拷贝吞吐提升30-45%
QoS影响 后台Copy对前台I/O延迟影响远小于传统拷贝 P99延迟仅增加16% vs 172%
Linux支持 5.3+内核block层支持REQ_COPY，nvme驱动实现nvme_setup_copy ext4/XFS/Btrfs均支持
应用入口 copy_file_range()系统调用，QEMU block-copy，数据库备份工具 用户态透明使用
耐久度影响 Copy写入与普通写入一样计入TBW，消耗P/E Cycle 无折减
vs ReFLink ReFLink零拷贝零空间占用，Copy Offload是物理拷贝 场景不同，互补关系

🤔 思考题

1. 为什么小块数据（如64KB）的Copy Offload性能反而不如传统主机端拷贝？从控制器内部的命令启动开销、NAND访问延迟、PCIe传输延迟三个维度分析盈亏平衡点的计算方法。

提示：考虑Copy命令的固定开销（命令解析、描述符处理、缓冲分配、调度入队）与数据量大小的关系，列出总延迟公式并求解平衡点。

2. 假设一块企业级SSD支持Simple Copy，MNRCF=8，某个文件有23个不连续的extent，每个extent大小不等（4KB~64MB）。设计一个最优的Copy命令拆分策略，使得总Copy命令数最少且每个命令的内部效率最高。需要考虑哪些因素？

提示：从连续extent合并、小extent聚合、每个命令的总数据量、内部缓存利用率等角度思考。

3. 在数据库备份场景中，Copy Offload相比ReFLink快照的优势和劣势分别是什么？设计一个混合方案，同时利用两者的优点，说明方案架构和关键决策点。

提示：考虑备份时效性、数据一致性、空间占用、恢复时间目标（RTO）、恢复点目标（RPO）等维度。

参考资料

作者简介：资深RDMA智能网卡、存储技术专家，拥有十余年DPU/RDMA/NVMe SSD芯片测试与工程经验，致力于推动高性能网络技术的开源与普及。

相关推荐
gwf2161 天前
NVMe CMB与PMR深度解析：控制器内存缓冲区、持久化内存区域、队列零拷贝放置与内核驱动全栈剖析
ssd·nvme·pcie p2p·cmb·pmr·控制器内存缓冲区·持久化内存
gwf2163 天前
NVMe Reservation预留机制深度解析：6种预留类型、命令集、内核实现与双控共享存储架构
linux内核·nvme·nvme-of·共享存储·reservation·预留机制·双控存储
tiantianuser4 天前
NVME-oF IP 设计18 ：如何进行多模块并行协同设计2
网络·nvme·rdma·高速传输·nvme-of
gwf2167 天前
NVMe Key-Value SSD深度解析：从块接口到键值接口，KV-SSD如何重构存储软件栈
ssd·nvme·spdk·键值存储·kv-ssd·计算型存储·nvme命令集
gwf21613 天前
SSD电源管理与掉电保护（PLP）深度解析：NVMe电源状态机、硬件PLP电容架构、固件刷新算法与Linux APST内核实现全链路
ssd·固件·数据完整性·plp·apst·掉电保护·nvme电源管理
深念Y15 天前
SSD 寿命洁癖：编译过程不入盘的原则与实践
缓存·io·内存·编译·ssd·读取·写入
静止了 所有的花开17 天前
Linux 内核镜像格式与 U-Boot 启动命令
linux·linux内核·内核镜像·uimage
深念Y24 天前
OpenCode写入优化方案
sqlite·配置·ssd·日志·上下文·opencode·写入
深念Y25 天前
AMD 芯片组驱动触发高频 SSD 写入的问题及解决方案
windows·bug·ssd·日志·芯片·驱动·amd
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03历年考研数学一、数学二、数学三真题试卷及答案PDF04蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接05ZCode 周末送额度活动开启：3 亿 Token 免费领取062026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？07微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新08Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费09AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路10VSCode+CodeX扩展，无法启动
