这篇讲的是视频编辑引擎最底下那一层：效果是怎么组织的、渲染顺序是怎么算出来的、撤销重做为什么总是最后才崩。

中文互联网上讲 CIFilter、讲 Metal 后处理的文章很多，讲编辑器内核数据模型的几乎没有。我从 0 设计过一套，这里把踩坑顺序原样摊开。

---

零、你会经历这样一个过程

第一版效果链，所有人都是这么写的：

var filters: [Filter] = [Brightness(0.2), LUT("film"), Vignette(0.4)]
// 渲染：for f in filters { texture = f.apply(texture) }

它能跑，能上线，能扛一年。然后产品排期里出现三个需求，顺序不重要，来一个就够：

1. 画中画：两路视频，一路叠在另一路上面。
2. 蒙版：用一张灰度图控制某个效果只作用于人像区域。
3. 一个节点给两个下游用：同一段模糊结果，既做背景又做反光。

数组表达不了「两路输入」，树表达不了「一个输出被两处引用」。于是你开始在 Filter 里加 secondaryInput、maskInput、sharedResultCache，加到第四个字段时你会意识到：这不是在打补丁，这是在用数组硬模拟一个有向无环图。

再往后是撤销重做。第一版 undo 也是所有人都会写的那种：每次改动前把整个工程 deepCopy 一份压栈。它在 demo 里完美，然后：

• 用户拖一次亮度滑杆，60Hz 回调，两秒钟压了 120 份工程快照进栈；
• 快照里的节点持有 Metal 纹理，deepCopy 要么把纹理也拷了（显存翻倍），要么没拷（撤销后纹理是别人的）；
• 用户删了一个节点又撤销，节点回来了，但另一个正在编辑它的面板还握着旧对象的引用，改了半天改在一个不在图里的东西上。

这两条路（图模型、撤销）看起来是两个问题，我做完之后的结论是：它们是同一个问题。撤销系统的正确性，九成由数据模型决定，剩下一成才是撤销代码本身。 这篇文章就是围绕这个结论展开的。

---

一、先把约束算死：为什么中间结果不能随便存

图模型的设计要服从渲染约束，先把渲染约束量化。

一张 4K 帧，RGBA8：

3840 × 2160 × 4 byte ≈ 33 MB

一个二十来个节点的效果图，如果每个节点的输出都独占一张中间纹理：

20 × 33 MB ≈ 660 MB

iPhone 上一个前台 App 的舒适显存预算远没有这么多，更别提 Broadcast Extension 那种 50MB 的场景（上一篇讲过）。而且这还只是一帧的中间结果，还没算解码缓冲、预览缓存、导出队列。

所以图内核的第一条硬约束就出来了：中间纹理必须复用，一个节点的输出在最后一个消费者用完之后，那块显存要立刻让给别人。这件事决定了渲染不能「拿着图现遍历」，得先编译出一份带资源分配的执行计划。这是后面第三、第四个坑的根源。

第二条约束来自交互：滑杆拖动时每帧都会改参数，而图的结构一帧都不会变。参数变更和结构变更的成本必须分开，参数变了不能触发重新编译整张图。

---

二、坑 1：用数组（或树）建模，画中画来了就得重写

症状 ：Filter 类型里长出 secondaryInput、maskInput 这种字段，渲染代码里到处是 if let mask = f.maskInput。

根因：数组是「一进一出的链」，树是「多进一出」，而编辑器需要的是「多进多出、一个输出可以被多个输入引用」。这就是 DAG，别的结构都是在硬模拟它。

解法：Node / Pin / Edge 三个概念，一次到位。

struct NodeID: Hashable, Codable { let raw: UUID }

/// Pin 用「节点 ID + 名字」定位，而不是用索引。
/// 索引会在节点增删 pin 后失效，名字不会。
struct PinID: Hashable, Codable {
    let node: NodeID
    let name: String
}

enum PinType: String, Codable {
    case image     // RGBA 纹理
    case mask      // 单通道
    case scalar    // Float
    case color     // simd_float4
}

struct PinSpec: Codable {
    let name: String
    let type: PinType
}

enum Param: Codable, Equatable {
    case scalar(Float)
    case color(SIMD4<Float>)
    case string(String)
}

struct Node: Codable {
    let id: NodeID
    var kind: String                  // "blur" / "lut" / "blend" / "source"
    var params: [String: Param]
    var inputs: [PinSpec]
    var outputs: [PinSpec]
}

struct Edge: Hashable, Codable {
    let from: PinID   // 某个节点的 output
    let to: PinID     // 某个节点的 input
}

三个设计判断，每个都对应后面一个坑，先立在这里：

1. Pin 有类型。 连线时校验类型，mask 不能接到 image 上。这不是洁癖，是为了让「连错线」在编辑时报错，而不是在渲染时得到一张全黑的帧然后花一下午找原因。
2. 一个 input pin 最多一条入边，一个 output pin 可以有任意多条出边。 这条规则让「连线」这个操作有了确定的语义：往一个已占用的 input 上连线 = 替换旧连线。撤销系统要靠这个确定性。
3. Node 和 Edge 是纯数据（struct + Codable），不持有任何 GPU 资源。 纹理、编译好的 pipeline state、解码器，全都不在这里。这是整篇文章最重要的一条边界，后面撤销和多线程都靠它。

图本身：

struct Graph: Codable {
    private(set) var nodes: [NodeID: Node] = [:]
    private(set) var edges: Set<Edge> = []

    /// 结构版本号：节点/连线变化时递增。参数变化不动它。
    private(set) var structureVersion: UInt64 = 0

    enum ConnectError: Error {
        case unknownPin, typeMismatch, wouldCycle
    }

    func pinType(_ pin: PinID, isInput: Bool) -> PinType? {
        guard let n = nodes[pin.node] else { return nil }
        let specs = isInput ? n.inputs : n.outputs
        return specs.first { $0.name == pin.name }?.type
    }

    /// 返回被替换掉的旧连线（如果有），调用方需要它来生成撤销
    @discardableResult
    mutating func connect(_ e: Edge) throws -> Edge? {
        guard let ft = pinType(e.from, isInput: false),
              let tt = pinType(e.to,   isInput: true) else { throw ConnectError.unknownPin }
        guard ft == tt else { throw ConnectError.typeMismatch }
        guard !reaches(from: e.to.node, to: e.from.node) else { throw ConnectError.wouldCycle }

        let displaced = edges.first { $0.to == e.to }
        if let d = displaced { edges.remove(d) }
        edges.insert(e)
        structureVersion += 1
        return displaced
    }

    mutating func disconnect(_ e: Edge) {
        if edges.remove(e) != nil { structureVersion += 1 }
    }

    mutating func insert(_ n: Node) {
        nodes[n.id] = n
        structureVersion += 1
    }

    /// 删除节点并返回所有受影响的边。撤销要靠这份返回值。
    @discardableResult
    mutating func remove(_ id: NodeID) -> (Node, [Edge])? {
        guard let n = nodes.removeValue(forKey: id) else { return nil }
        let touched = edges.filter { $0.from.node == id || $0.to.node == id }
        edges.subtract(touched)
        structureVersion += 1
        return (n, Array(touched))
    }

    mutating func setParam(_ id: NodeID, _ key: String, _ v: Param) -> Param? {
        guard nodes[id] != nil else { return nil }
        let old = nodes[id]!.params[key]
        nodes[id]!.params[key] = v
        return old      // 注意：不动 structureVersion
    }

    /// a 能否沿有向边走到 b（用于成环检测）
    private func reaches(from a: NodeID, to b: NodeID) -> Bool {
        var stack = [a], seen = Set<NodeID>()
        while let cur = stack.popLast() {
            if cur == b { return true }
            guard seen.insert(cur).inserted else { continue }
            for e in edges where e.from.node == cur { stack.append(e.to.node) }
        }
        return false
    }
}

注意每个 mutating 方法都把被覆盖的旧信息返回出去 ：connect 返回被顶掉的边，remove 返回节点和它的所有连线，setParam 返回旧值。现在看像是过度设计，到坑 5 你会发现撤销系统一行额外的状态都不用存，全靠这些返回值。

成环检测放在 connect 里而不是渲染时，理由和 pin 类型校验一样：图的非法状态要在进入图之前拦住，而不是让一张非法的图存在、然后每个消费者各自防御。

---

三、坑 2：节点用对象引用，删除再撤销后所有引用都是悬空的

症状：删除节点 → 撤销 → 节点回来了 → 属性面板改参数没反应；或者更阴的：改在了一个已经不在图里的对象上，工程保存时把它序列化进去，下次打开图里多了一个孤儿。

根因：撤销恢复的是一个「等价的新对象」，不是原来那个对象。所有握着旧引用的地方（面板、选中态、正在进行的手势、另一条撤销记录）全部失效。这不是撤销代码的 bug，是身份模型的 bug。

解法 ：图里没有对象，只有 ID。

• Graph 是 struct，Node 是 struct。图的任何一个「版本」都是一个完整的值，可以随便拷贝、比较、序列化。
• UI 层、撤销记录、渲染计划，一律只持有 NodeID / PinID，要数据时去 graph.nodes[id] 现查。
• 撤销恢复节点时用原来的 ID （因为 remove 返回的就是原节点，ID 在里面），所以恢复之后所有引用自动重新有效，什么都不用通知。

这个决定的代价是 UI 每次都要查表，收益是整个撤销系统不需要处理「引用失效」这类问题。我的判断：这笔交易在任何有撤销功能的工具型产品里都稳赚，Swift 的值语义 + 写时复制让它几乎没有性能成本。

有人会问：struct 的图，每次改参数都要整个拷贝一份？不会。Graph 里的字典是写时复制的，只要没有第二个引用同时存在，mutating 原地改；有第二个引用（比如渲染线程正拿着上一版快照）才拷贝，而且只拷贝被改的那一层。这正是我们想要的行为（坑 7 会用到）。

---

四、坑 3：渲染时直接遍历图，参数一动就重新排序

症状：拖滑杆时预览掉帧。Profile 一看，每帧都在做拓扑排序、每帧都在重新决定哪个节点先算，而图的结构从头到尾没变过。

根因：把「图」和「执行计划」当成了一个东西。图是给人编辑的，执行计划是给 GPU 跑的，两者变化频率差两个数量级：结构几分钟改一次，参数每帧都在改。

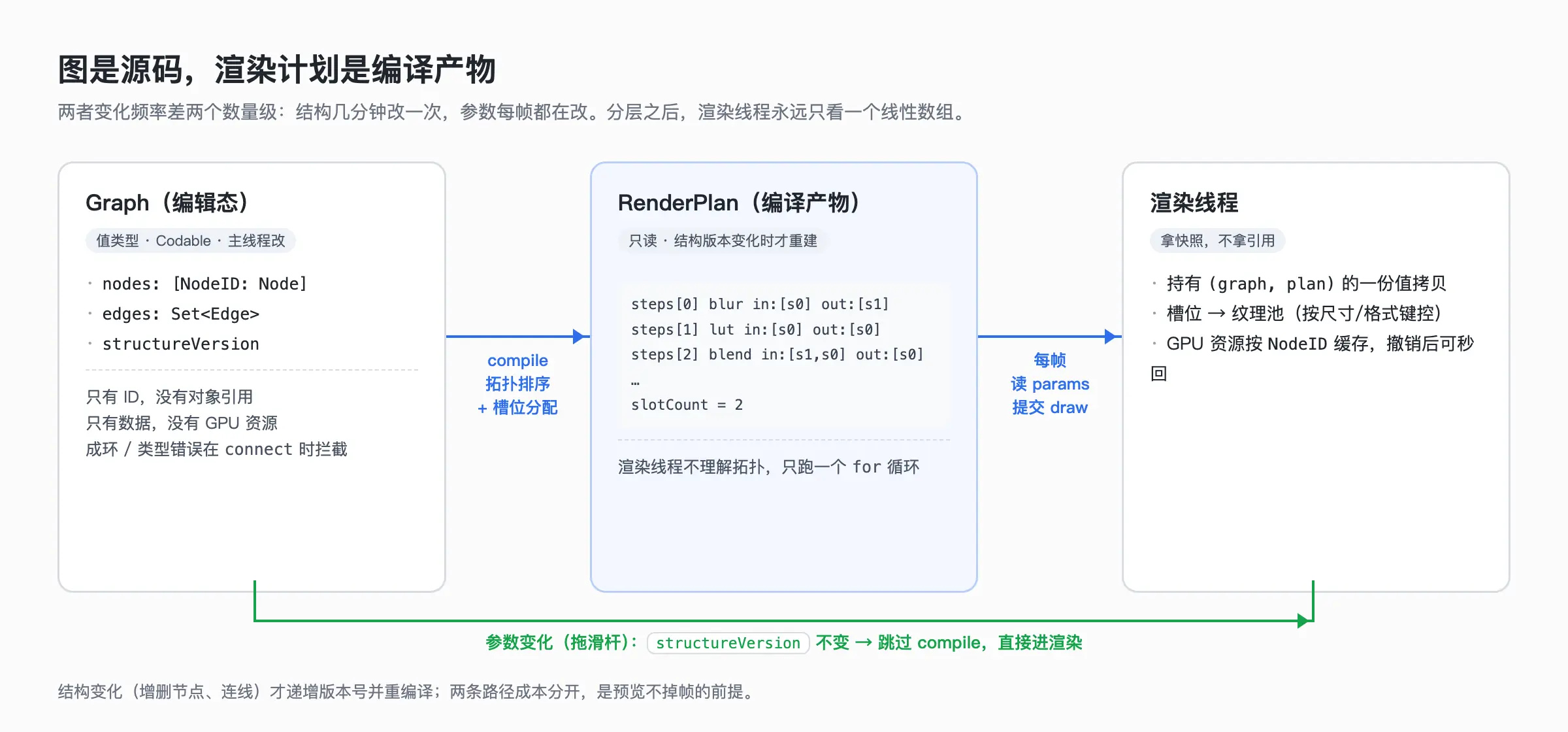

解法 ：把图当源码，把执行计划当编译产物。 结构版本号变了才重新编译，参数变了只更新 uniform。

struct RenderPlan {
    struct Step {
        let node: NodeID
        let inputSlots: [Int?]      // 按 node.inputs 顺序；nil = 该 input 没接线
        let outputSlots: [Int]      // 按 node.outputs 顺序
    }
    let steps: [Step]               // 已经是拓扑序
    let slotCount: Int              // 需要几块中间纹理
    let structureVersion: UInt64    // 对应哪个版本的图
}

编译第一步是拓扑排序（Kahn 算法），第二步是纹理槽位分配，下一节单讲。渲染线程拿到 RenderPlan 后每帧只做一件事：按 steps 顺序、从 graph.nodes[step.node].params 读当前参数、把 slot 映射到真实纹理、提交 draw call。

这个分层带来一个不明显但很值钱的性质：渲染线程永远不需要理解图的拓扑 。它只认一个线性的 steps 数组。图再复杂，渲染代码都是一个 for 循环。

---

五、坑 4：每个节点独占一张中间纹理，显存爆了

症状：图一大，预览就开始丢帧、或者干脆收到内存警告；导出 4K 时更明显。

根因：回到第一节的算术，20 个节点 × 33MB。绝大多数中间结果的生命周期非常短：被下一个节点消费完就没用了。独占纹理是在为一个「万一以后有人用」的假设付 30MB 的租金。

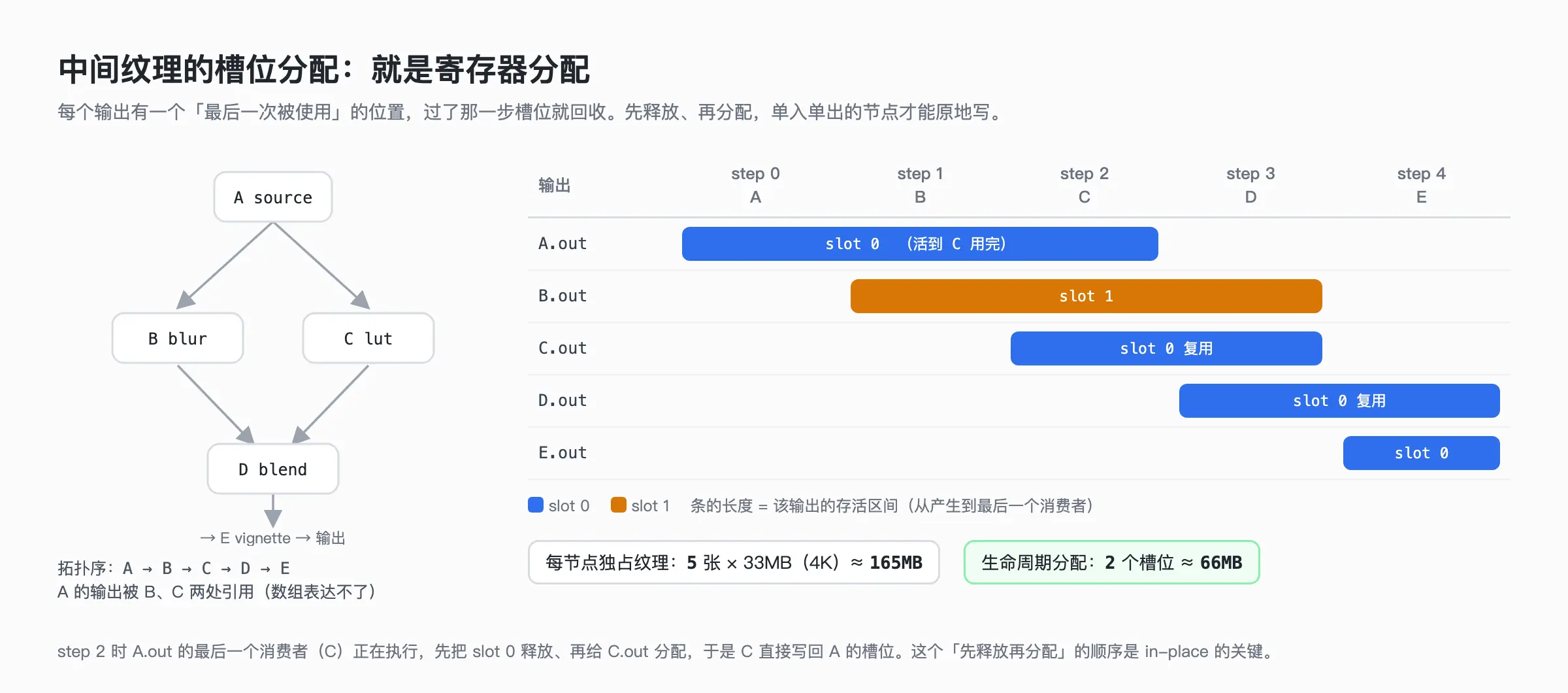

解法 ：编译时做生命周期分析，给中间结果分配「槽位」而不是纹理。这和编译器的寄存器分配是同一个问题：每个值有一个「最后一次被使用」的位置，过了那个位置槽位就能回收给别人。

extension RenderPlan {
    static func compile(_ g: Graph) -> RenderPlan {
        let order = topoSort(g)     // [NodeID]，Kahn 算法，略

        // 每个 output pin 的最后一个消费者在拓扑序里的位置
        var lastUse: [PinID: Int] = [:]
        for (i, id) in order.enumerated() {
            for e in g.edges where e.to.node == id {
                lastUse[e.from] = max(lastUse[e.from] ?? -1, i)
            }
        }

        var slotOf: [PinID: Int] = [:]
        var free: [Int] = []
        var next = 0
        var steps: [Step] = []

        for (i, id) in order.enumerated() {
            let node = g.nodes[id]!

            // 输入：找到上游 output pin 的槽位
            let ins: [Int?] = node.inputs.map { spec in
                let pin = PinID(node: id, name: spec.name)
                guard let e = g.edges.first(where: { $0.to == pin }) else { return nil }
                return slotOf[e.from]
            }

            // 先释放：所有「最后一次使用就是这一步」的上游输出
            // 注意顺序------释放要在给本节点分配输出之前，才能实现 in-place 复用
            for e in g.edges where e.to.node == id {
                if lastUse[e.from] == i, let s = slotOf[e.from] {
                    free.append(s)
                }
            }

            // 输出：优先复用刚释放的槽位
            let outs: [Int] = node.outputs.map { spec in
                let pin = PinID(node: id, name: spec.name)
                let s = free.popLast() ?? { defer { next += 1 }; return next }()
                slotOf[pin] = s
                return s
            }

            steps.append(Step(node: id, inputSlots: ins, outputSlots: outs))
        }
        return RenderPlan(steps: steps, slotCount: next,
                          structureVersion: g.structureVersion)
    }
}

「先释放再分配」这一个顺序，是能不能做到 in-place 的关键：一个单输入单输出的节点（亮度、LUT），它的输入在本步用完，输出可以直接写进同一个槽位，只要这个节点的 shader 支持读写同一张纹理，或者你在槽位到纹理的映射层做 ping-pong。这个细节在文档里查不到，只有把槽位分配跑起来看内存曲线时才会想到。

一条经验：槽位是逻辑概念，纹理是物理资源，两者之间再放一层按（尺寸, 格式）键控的纹理池。 4K 导出和 720p 预览用同一份 RenderPlan，只是槽位映射到不同尺寸的纹理。这一层也是节点输出尺寸不同（比如画中画的小画面）时的兜底。

---

六、坑 5：撤销用快照，显存翻倍、拖一次滑杆压 120 层栈

现在进入撤销。前面四个坑都是在为它铺路。

症状：撤销栈内存随操作数线性涨；快照里如果带 GPU 资源则显存翻倍，不带则撤销后资源丢失。

根因：快照式撤销把「状态」当成撤销的单位。而状态里有两类东西：可以廉价复制的纯数据，和不能复制的资源。快照要么全拷、要么全不拷，没有中间路线。

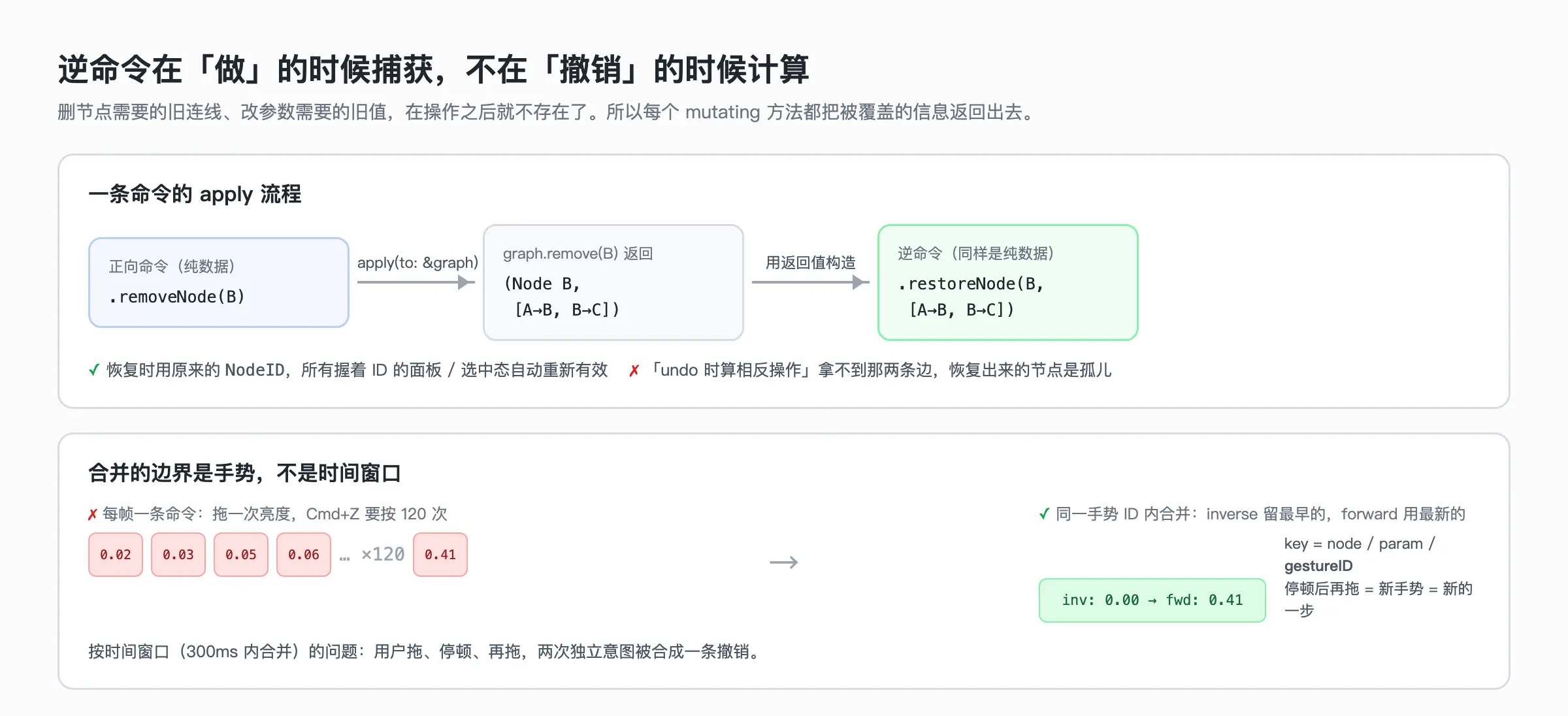

解法 ：命令式撤销。撤销的单位不是「状态」，是「变更」。每条命令是纯数据，apply 到图上时返回一条能撤销自己的命令。

/// 命令是 enum，不是闭包。
/// 闭包会捕获对象引用（坑 2 的问题），而且不能序列化（坑 8 需要序列化）。
indirect enum Command: Codable {
    case setParam(NodeID, String, Param)
    case insertNode(Node)
    case removeNode(NodeID)
    case restoreNode(Node, [Edge])     // removeNode 的逆
    case connect(Edge)
    case disconnect(Edge)
    case group([Command])              // 复合命令，作为一个撤销步骤

    /// 应用到图上，返回逆命令。
    /// 逆命令在「做」的时候捕获，而不是在「撤销」的时候计算。
    func apply(to g: inout Graph) throws -> Command {
        switch self {
        case let .setParam(id, key, v):
            guard let old = g.setParam(id, key, v) else {
                throw UndoError.targetMissing
            }
            return .setParam(id, key, old)

        case let .insertNode(n):
            g.insert(n)
            return .removeNode(n.id)

        case let .removeNode(id):
            guard let (n, touched) = g.remove(id) else {
                throw UndoError.targetMissing
            }
            return .restoreNode(n, touched)

        case let .restoreNode(n, touched):
            g.insert(n)
            for e in touched { _ = try? g.connect(e) }   // 恢复时不该失败：拓扑与删除前一致
            return .removeNode(n.id)

        case let .connect(e):
            let displaced = try g.connect(e)
            if let d = displaced {
                // 顶掉了旧连线：撤销 = 断开新的 + 接回旧的
                return .group([.disconnect(e), .connect(d)])
            }
            return .disconnect(e)

        case let .disconnect(e):
            g.disconnect(e)
            return .connect(e)

        case let .group(cmds):
            var inverses: [Command] = []
            for c in cmds { inverses.append(try c.apply(to: &g)) }
            return .group(inverses.reversed())      // 逆序！
        }
    }
}

三个细节，每一个都是真实翻过车的：

「逆命令在做的时候捕获」。 setParam 的逆需要旧值，旧值只在改之前存在；removeNode 的逆需要被删的那些边，边只在删之前存在。如果你把撤销实现成「在 undo 时算出相反操作」，会发现要的信息已经没了。这就是为什么第二节让每个 mutating 方法把旧信息返回出去。

connect 的逆可能不是 disconnect。 因为 input 单入边的规则，connect 可能顶掉一条旧线。撤销必须把旧线接回去，否则撤销一次之后图和之前不一样。单入边规则在坑 1 立下的时候，就注定了这里要处理它。

group 的逆是逆序的逆。 「删节点」在 UI 上是一步，但内部是先断 N 条线再删节点（或者反过来）。撤销要按相反顺序回放。这一条写错的症状特别隐蔽：多数情况下顺序不影响结果，只在「连线依赖节点存在」这类情况下才炸，而且炸在撤销的第二步。

UndoError.targetMissing 值得说一句：一条针对某个节点的命令，应用时节点不在，这在正常流程里不该发生。它发生，说明撤销栈和图的状态已经对不上了（多半是有人绕过命令直接改了图）。这时正确的处理是清空撤销栈并上报，而不是吞掉错误继续。一个对不上的撤销栈比没有撤销栈更危险。

---

七、坑 6：拖一次滑杆 120 条命令，两次拖动又被合成一条

症状：拖一下亮度，Cmd+Z 要按 120 次才回到起点。改成按时间窗口合并（300ms 内同一参数合并）后，新症状：用户拖亮度、停顿一下、再拖，两次操作合成了一条撤销。

根因 ：合并的正确边界是手势，不是时间。用户在同一次按下抬起之间的所有变更是一个意图；两次按下是两个意图，中间隔多久都不该合并。

解法：命令带一个「合并键」，键里包含手势 ID。

final class History {
    struct Entry {
        var forward: Command
        var inverse: Command
        var coalesceKey: String?
    }
    private var undoStack: [Entry] = []
    private var redoStack: [Entry] = []

    func perform(_ cmd: Command, key: String? = nil, on g: inout Graph) throws {
        let inverse = try cmd.apply(to: &g)
        redoStack.removeAll()

        if let key, let last = undoStack.last, last.coalesceKey == key {
            // 合并：forward 用最新的，inverse 保留最早的。
            // 这样撤销一步回到手势开始前，重做一步跳到手势结束。
            undoStack[undoStack.count - 1].forward = cmd
            return
        }
        undoStack.append(Entry(forward: cmd, inverse: inverse, coalesceKey: key))
    }

    func undo(on g: inout Graph) throws {
        guard let e = undoStack.popLast() else { return }
        let redoInverse = try e.inverse.apply(to: &g)
        redoStack.append(Entry(forward: e.inverse, inverse: redoInverse, coalesceKey: nil))
    }

    func redo(on g: inout Graph) throws {
        guard let e = redoStack.popLast() else { return }
        let undoInverse = try e.inverse.apply(to: &g)
        undoStack.append(Entry(forward: e.inverse, inverse: undoInverse, coalesceKey: nil))
    }
}

调用方：

// 手势开始时生成一次
let gesture = UUID().uuidString
// 每帧
try history.perform(.setParam(nodeID, "brightness", .scalar(v)),
                    key: "\(nodeID.raw)/brightness/\(gesture)",
                    on: &graph)

合并规则里「inverse 保留最早的、forward 用最新的」这一条，让合并后的一条记录在语义上等价于「一步从起点跳到终点」。撤销回起点、重做到终点，中间的 118 个值不需要存。

注意 undo / redo 里都是重新 apply 并重新捕获逆命令 ，而不是直接把 forward 搬回去。原因：重做一条 connect，它可能再次顶掉一条线（如果用户在撤销之后又手动接了一条），新的逆命令必须反映这个事实。凡是「缓存了逆命令然后复用」的写法，在这种交叉操作下都会对不上。

复合操作（删节点、粘贴一组节点、应用一个预设）用 .group，作为一个撤销步骤。不要自己再在 History 里搞 beginGrouping / endGrouping 那种状态机，把分组表达成数据（.group）比表达成状态简单得多，而且能序列化。

---

八、坑 7：撤销改了图，渲染线程正在读

症状：偶发的渲染线程崩溃或读到半新半旧的图；或者为了避免它加了一把大锁，然后撤销卡住预览。

根因：图是主线程改的，渲染线程读的，两边共享一个可变对象。

解法 ：这一条在坑 2 已经埋好了。图是值类型，渲染线程拿的是快照，不是引用。

actor RenderState {
    private(set) var graph: Graph
    private(set) var plan: RenderPlan

    func publish(_ g: Graph) {
        graph = g
        if plan.structureVersion != g.structureVersion {
            plan = RenderPlan.compile(g)      // 只在结构变化时重编译
        }
    }
}

主线程改完图（不管是用户操作还是撤销）调用一次 publish，渲染线程每帧取一次 (graph, plan)。因为 Graph 是 struct，取出来的就是一份不会再变的值，主线程接着改自己那份，两边不共享任何可变内存。写时复制保证这个「拷贝」只在真的有并发读写时才发生，而且只拷被改的部分。

而 GPU 资源（纹理池、pipeline state、解码器）不在 Graph 里 ，它们属于渲染线程独占，按 NodeID 或 (尺寸, 格式) 键控。撤销删掉一个节点，渲染侧的资源缓存可以先留着（LRU），用户随后撤销恢复这个节点时资源还在，不需要重新加载 LUT、重新起解码器。这个「撤销是瞬时的」体验，是把资源从模型里剥离出去的直接收益，不是额外做的优化。

---

九、坑 8：崩溃后草稿丢了

症状：用户编辑了二十分钟，App 被系统杀了（内存、后台超时都有可能），再打开是上次手动保存的版本。

根因：保存整个工程太重，不能每次操作都存；不存又丢。

解法 ：这是命令式撤销的第二个红利，命令本身就是变更日志 。Command 是 Codable 的纯数据，每条命令应用后追加写入一个日志文件，成本是几十字节。崩溃恢复 = 加载上一次完整快照 + 重放日志。

// 每次 perform 成功后
let data = try JSONEncoder().encode(cmd)
journal.append(data)      // 追加写，不重写整个文件

// 恢复
var g = try loadLastSnapshot()
for cmd in try journal.readAll() { _ = try cmd.apply(to: &g) }

这一条能成立的前提，回头看全在前面：命令是数据不是闭包（坑 5）、节点用 ID 不用引用（坑 2）、图是可序列化的值（坑 1）。如果撤销是用快照或闭包做的，这条路根本不存在。

---

十、诚实一点：什么时候不需要这一套

上面这套东西，我认为只在下面几种情况下值得自己写：

1. 效果之间有真正的图结构：画中画、蒙版、一个中间结果被多处引用。
2. 你有自定义的 Metal pass，而且节点可能多输出（比如一个节点同时输出图像和它算出来的蒙版）。
3. 效果由非程序员配置（设计师通过协议文件定义新特效、上线不发版），那协议的载体就是这张图。
4. 撤销需要跨越复合操作和崩溃恢复。

如果你的产品是「顺序叠几个滤镜 + 一个 LUT + 导出」：

• 用 [Filter] 数组，撤销用快照，够了。图上没有分叉，快照里没有资源，上面每一个坑你都不会踩。
• Core Image 的 CIFilter 链本身就是一个惰性求值的 DAG，中间结果的复用和 kernel 拼接它替你做了。只要你的所有效果都能表达成 CIKernel，你不需要自己的图内核。
• AVVideoComposition + 自定义 compositor 能覆盖「多轨叠加」这一类需求，而且时间线模型是现成的。

我做的场景是四条全中，才把这套写出来。不要因为它看起来「架构正确」就上它，它的复杂度是实打实的，只有需求把你逼到这里时才值。

还有一件这篇没讲的事：时间。关键帧、变速、时间线上的 clip 怎么和这张图接起来，是另一个话题，数据模型上的选择也不少，留到后面写。

---

十一、三个反直觉的观察

1. 撤销系统的 bug，九成不在撤销代码里。 悬空引用、恢复的节点没连线、撤销后渲染线程崩，追下去全是数据模型的问题：用了引用而不是 ID、资源和数据混在一起、图不是值。撤销系统只是把这些问题第一个暴露出来的地方。如果你发现撤销很难写对，先别改撤销，回头看模型。

2. 「撤销 = 做相反的操作」是错的，「撤销 = 把做的时候记下来的旧值写回去」才对。 相反操作需要的信息（旧值、被顶掉的边、被删节点的连线）在操作之后就不存在了。逆命令必须在正向操作执行的那一刻捕获。这个区别决定了你的 mutating 方法要不要返回旧状态。

3. 图是源码，渲染计划是编译产物，纹理槽位分配就是寄存器分配。 把编辑器内核当编译器来看，很多问题都有现成答案：什么时候重编译（结构变了）、中间结果放哪（生命周期分析）、多线程怎么处理（源码不可变，产物只读）。编译器这套东西几十年了，不用重新发明。

---

写在最后

这篇里没有一个「高级」技术：值类型、ID 代替引用、命令模式、拓扑排序、生命周期分析，每一个单拎出来都是教科书内容。难的不是知道它们，是在第一天就把它们放对位置，因为后面每一个坑都是前面某个决定的直接后果：

• 用 ID 不用引用 → 撤销能恢复身份、渲染线程能拿快照、命令能序列化
• 数据和资源分离 → 撤销不碰显存、崩溃恢复不需要存纹理
• 图和计划分层 → 参数变化不重编译、渲染线程不理解拓扑

反过来，第一天用了对象引用，后面每一个功能都要为它付利息，直到某天付不起。

这个判断可以迁移到任何有「编辑 + 撤销 + 渲染」三件事的工具型产品：图形编辑器、音频工作站、节点式 shader 编辑器、甚至一个复杂的表单引擎。模型的值语义和身份稳定性，是撤销系统的地基，不是撤销系统的一部分。

---

代码说明 ：本文的示例代码用于说明设计取舍，省略了拓扑排序（topoSort）、纹理池、UndoError 等辅助定义，也未处理 pin 增删导致的边失效等边界情况。这些片段未逐行编译验证，直接用到工程里需要按你的实际类型和线程模型调整。文中涉及的架构决策均为这类场景的通用工程权衡，不对应任何特定产品的内部实现。

---

如果这篇对你有用，欢迎交流。iOS 音视频、录屏、编解码、编辑器内核相关的问题都可以聊。

GitHub: @DongQi-Yang
