智慧路灯监控系统需要采集路灯终端的温湿度、光照强度、LED电源电压数据、并控制LED灯的工作状态、最后实现联网功能的设计。在路灯终端中，设计的核心功能是实现数据信息的传输，将路灯终端与物联网服务器连接是本系统的最为重要的功能。同时，对于路灯终端进行电路原理图、PCB图的绘制，使得满足总体设计需求，实现智慧路灯监控系统的功能。

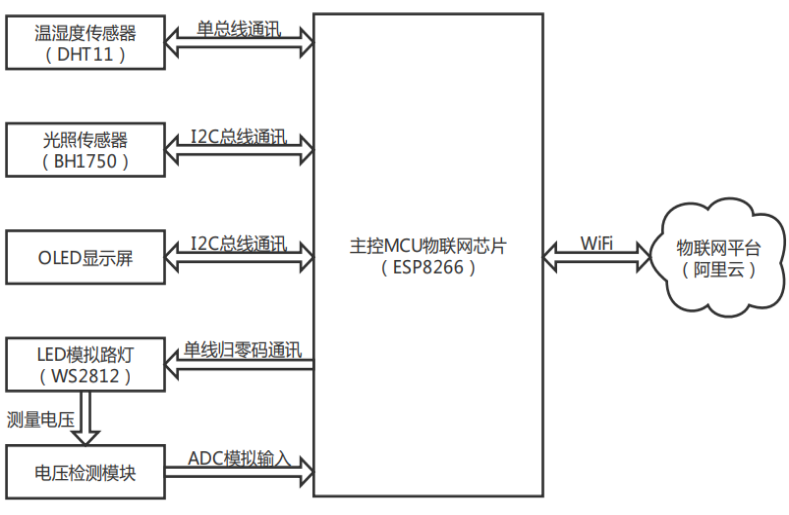

感知层的路灯终端由主控及通讯芯片ESP8266、温湿度传感器DHT11、光照传感器BH1750、LED电压检测模块、LED模拟路灯、OLED显示屏模块共同组成。通过主控芯片将各类元件数据进行处理后，连接WiFi网络通过MQTT协议传输至阿里云物联网平台实现数据上传。最终完成系统软件、硬件的结合，实现系统的各项设计功能。
