功能强大的Modbus从站模拟器使用说明

简介

本模拟器是一个 Modbus 从站应用程序，可提供模拟多个从站。您可以用它在从供应商处收到实际的从站设备之前，即可开始编程和测试。

下载地址：Modbus Slave Emulator - Modbus 从站模拟器

主要功能

• 支持多种Modbus协议，包括：
  • Modbus RTU
  • Modbus ASCII
  • Modbus TCP/IP
  • Modbus UDP/IP
  • Modbus RTU Over TCP/IP
  • Modbus RTU Over UDP/IP
• 支持按照业务类型对寄存器进行分组管理。
• 支持自定义C#脚本，动态返回数据。
• 监视串行线路或以太网上的通信数据。
• 支持多达 28 种数据格式，包括：Signed、Unsigned、Hex、Binary、Long、Float、Double、String等。
• 支持 Modbus 协议地址和 PLC 地址相互切换。
• 对任意数量寄存器中的数据绘制实时图表，监控数据的变化趋势。
• 支持同时创建多个连接网络和大量从站设备。
• 通过多个标签页进行管理，快速在从站设备之间进行切换。
• 通过表格的形式管理寄存器，支持添加变量名和注释，支持切换背景与前景颜色。
• 导出/导入从站设备寄存器数据到Excel。
• 内置字节转换工具，方便将Long、Float、Double类型数据转换为寄存器中的数据。
• 内置数据校验工具，支持 CRC、LRC 校验。
• 通过缓动函数模拟寄存器值的变化，带来更真实的数据仿真体验。
• 支持丰富的 Modbus 功能码：
  • 01 (0x01) 读取线圈
  • 02 (0x02) 读取离散输入
  • 03 (0x03) 读取保持寄存器
  • 04 (0x04) 读取输入寄存器
  • 05 (0x05) 写单个线圈
  • 06 (0x06) 写单个寄存器
  • 08 (0x08) 诊断（仅限串口）
  • 11 (0x0B) 获取通讯事件计数器（仅限串口）
  • 15 (0x0F) 写入多个线圈
  • 16 (0x10) 写入多个寄存器
  • 17 (0x11) 报告服务器 ID（仅限串口）
  • 22 (0x16) 掩码写入寄存器
  • 23 (0x17) 读/写多个寄存器
  • 43 / 14 (0x2B / 0x0E) 读取设备标识

安装程序

Windows

在 Windows 上，安装本软件非常简单，双击安装程序，并选择合适的安装目录，创建桌面快捷方式，之后，程序便会正确安装在你的电脑上。

macOS

要在macOS上安装，下载最新的.dmg包，双击打开安装程序，将软件拖动到下方的程序目录即可。如果在安装时出错或者在运行软件时出错，请继续阅读下面的处理方式：

• 安装时报错

如果在安装时报错："已损坏，无法打开。 您应该将推出磁盘映像"。因为当前版本未进行签名，被 GateKeeper 机制拦截。通过以下步骤来暂时关闭 GateKeeper（安装后再打开） ：

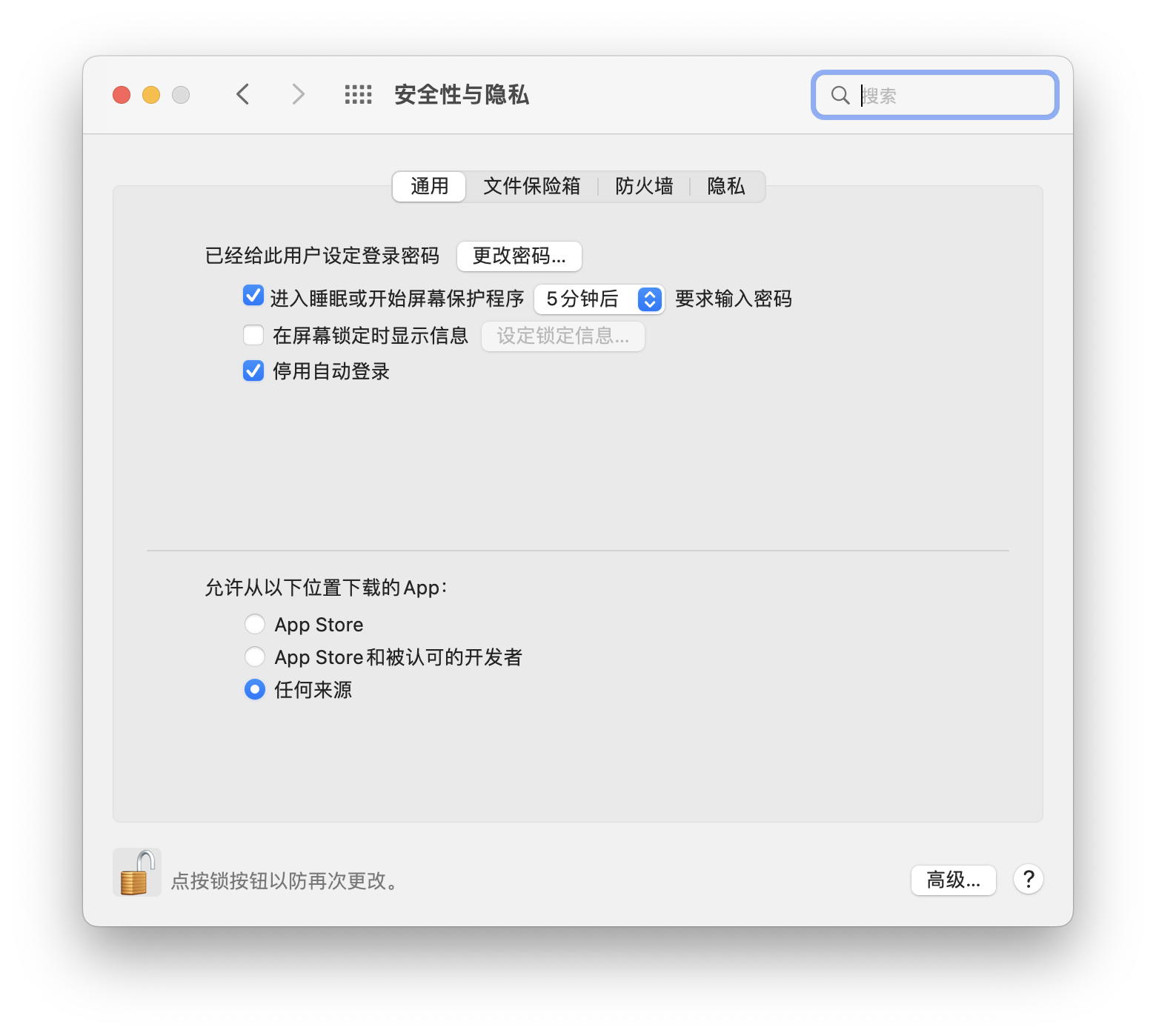

\begin{enumerate} 1. 在"系统偏好设置" -> "安全与隐私" 中选择 "任何来源"； 如果您的系统没有此选项，在终端中执行以下命令后再次打开此设置页，然后勾选"任何来源"，参考图\ref{fig-mac}：

sudo spctl --master-disable

1. 之后再双击安装软件即可。 1. （可选）安装完成之后，您可以还原之前的设置，这会保护您的Mac免受恶意软件的骚扰，通过以下命令打开 GateKeeper：sudo spctl --master-enable

• 运行时报错

如果在运行时报错："已损坏，无法打开。 您应该将它移到废纸篓"。是因为当前版本未进行签名，被Mac GateKeeper机制拦截；打开终端输入以下命令来解除对本软件的隔离：

$ sudo xattr -rd com.apple.quarantine /Applications/Modbus\ Slave\ Emulator.app

如果提示没有 -r 选项，检查调用的命令是否正确：

$ which -a xattr
/Library/Frameworks/Python.framework/Versions/3.11/bin/xattr
/usr/bin/xattr

确保使用第二个命令

$ sudo /usr/bin/xattr -rd com.apple.quarantine /Applications/Modbus\ Slave\ Emulator.app

Linux

下载最新的压缩包，然后执行以下步骤：

1. 解压压缩包：

   $ tar -zxvf ModbusSlaveEmulator-1.0.0.0-linux-x64.tar.gz

• 设置语言环境（或略此步骤可能导致软件启动报错）：

  $ export LANG=en_US.UTF-8

• 为文件添加可执行权限：

  $ chmod +x ./ModbusSlaveEmulator-1.0.0.0-linux-x64/ModbusSlaveEmulator

• 最后运行程序：

  ./ModbusSlaveEmulator-1.0.0.0-linux-x64/ModbusSlaveEmulator

注意，请将版本号（上文中的1.0.0.0）替换为你实际下载的版本号。

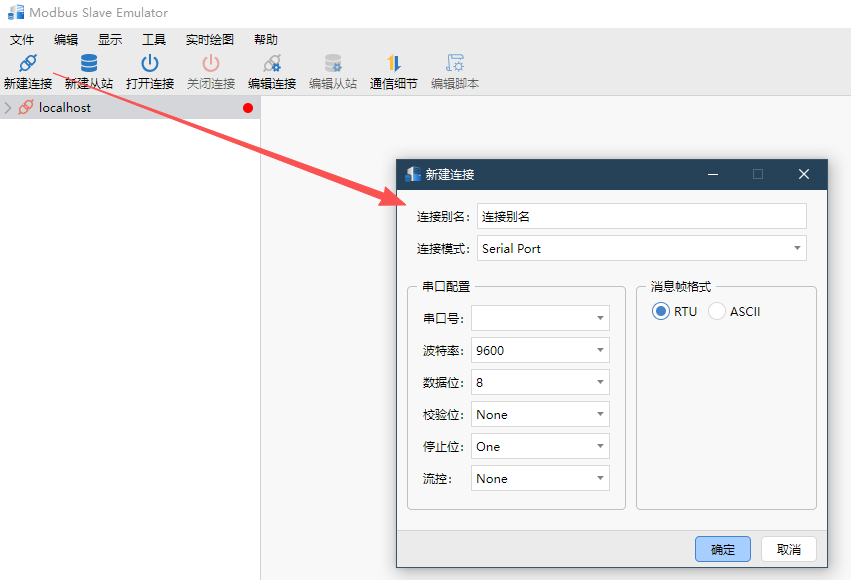

创建连接

第一步是创建连接，选择"新建连接"，在新建连接窗口中，可以配置要使用规约类型。共有五种不同的连接方式：

• 串口：通过串口线（RS232 或 RS485）进行 Modbus 通信。可以使用 USB 串口转换器。
• Modbus TCP/IP：如果需要与 Modbus TCP/IP 网络通信，请选择 TCP/IP。在这种情况下，从站 ID 与 Modbus TCP/IP 中使用的设备 ID 相同。默认端口号为 502。
• Modbus UDP/IP：如果需要与 Modbus UDP/IP 网络通信，请选择 UDP/IP。它与 Modbus TCP/IP 类似，但使用无连接的 UDP 协议。
• Modbus RTU over TCP/IP：通过 TCP/IP 网络而非串口线发送 RTU 消息。
• Modbus RTU over UDP/IP：通过 UDP/IP 网络而非串口线发送 RTU 消息。

串口配置

这些参数用于配置串口设置，仅当连接类型为"串口"时可用。

• 串口号：当前系统已存在的物理或虚拟串口号
• 波特率：串口波特率，通信双方必须一致
• 数据位：通信过程中传输的有效数据位数，数据位通常有5、6、7 、8
• 奇偶校验位
• 停止位
• 流控
• 消息模式：使用此选项选择 RTU 或 ASCII 模式。默认值为 RTU。

TCP/UDP配置

• IP 地址：指定要监听的 IP 地址。默认值为 127.0.0.1。
• 端口号：指定要监听的端口号。默认值为 502。

注意：服务器IP地址是指本模拟器绑定的本机地址，使用127.0.0.1或者本机的其他IP地址。要查看本机的IP地址，启动控制台，然后使用 ipconfig 命令：

PS C:\Users\Alice> ipconfig
无线局域网适配器 WLAN:
   连接特定的 DNS 后缀 . . . . . . . :
   IPv4 地址 . . . . . . . . . . . . : 192.168.31.166
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . : 192.168.31.1

添加或删除从站

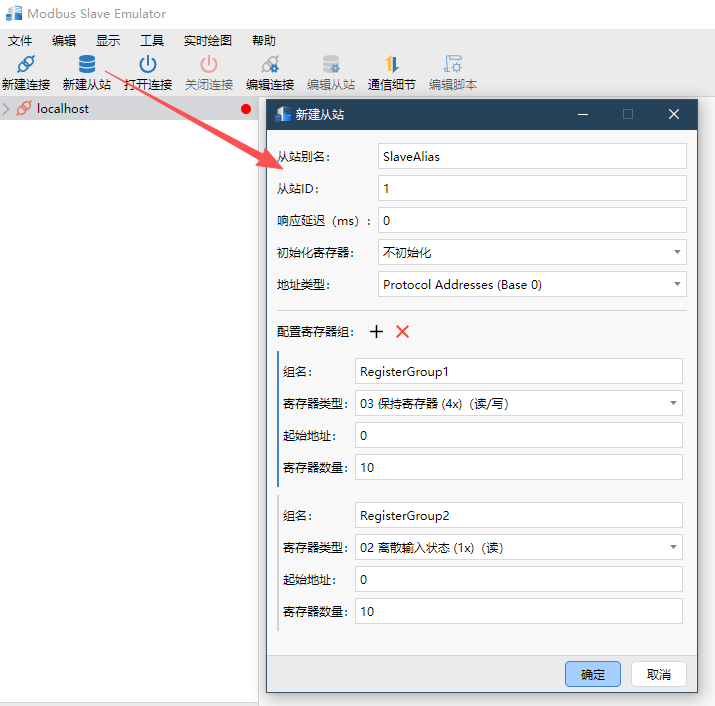

你可以在模拟器中添加多个modbus从站。每个从站将独立工作。也可以删除从站。创建完连接之后，选中创建的连接，然后点击"创建从站"，在"创建从站"窗口中，可以配置从站别名，从站ID，并配置寄存器组。

点击加号或减号，可以添加或删除寄存器组。在每个组中，可以配置组名、寄存器的类型、寄存器的起始地址和数量。创建完成后，点击确定，即可创建从站。

• 从站 ID：范围从1 至 255。
• 响应延迟：响应主站每个请求前的延迟毫秒数。默认值为 0 毫秒。
• 使用随机值初始化寄存器：如果设置为 true，寄存器将使用随机值进行初始化。默认值为 false。
• 地址类型：Modbus 协议地址（基数 0），PLC 地址（基数 1）
• 配置寄存器组：您可以一次添加多个寄存器组；唯一的要求是组内寄存器地址不能重叠。
  • 组名称：设置寄存器组的名称。
  • 寄存器类型，您可以选择以下四种类型之一：
    • 01：线圈 (0x)，可读写
    • 02：离散输入 (1x)，只读
    • 03：保持寄存器 (4x)，可读写
    • 04：输入寄存器 (3x)，只读
• 起始地址：组中第一个寄存器的地址。
• 数量：该组寄存器的总数。

对于创建好的从站，你可以导出从站的所有寄存器组，具体操作为，在从站上右击，在弹出菜单中选择"导出从站数据"，即可将本从站的所有寄存器组导入到Excel文件。在导出的Excel文件中，您可以编辑变量名、寄存器值，新建或删除寄存器组，然后重新导入到软件，操作为，在从站上右击，在弹出菜单中选择"导入从站数据"，这是在软件中手动创建寄存器组的另一替代方式。

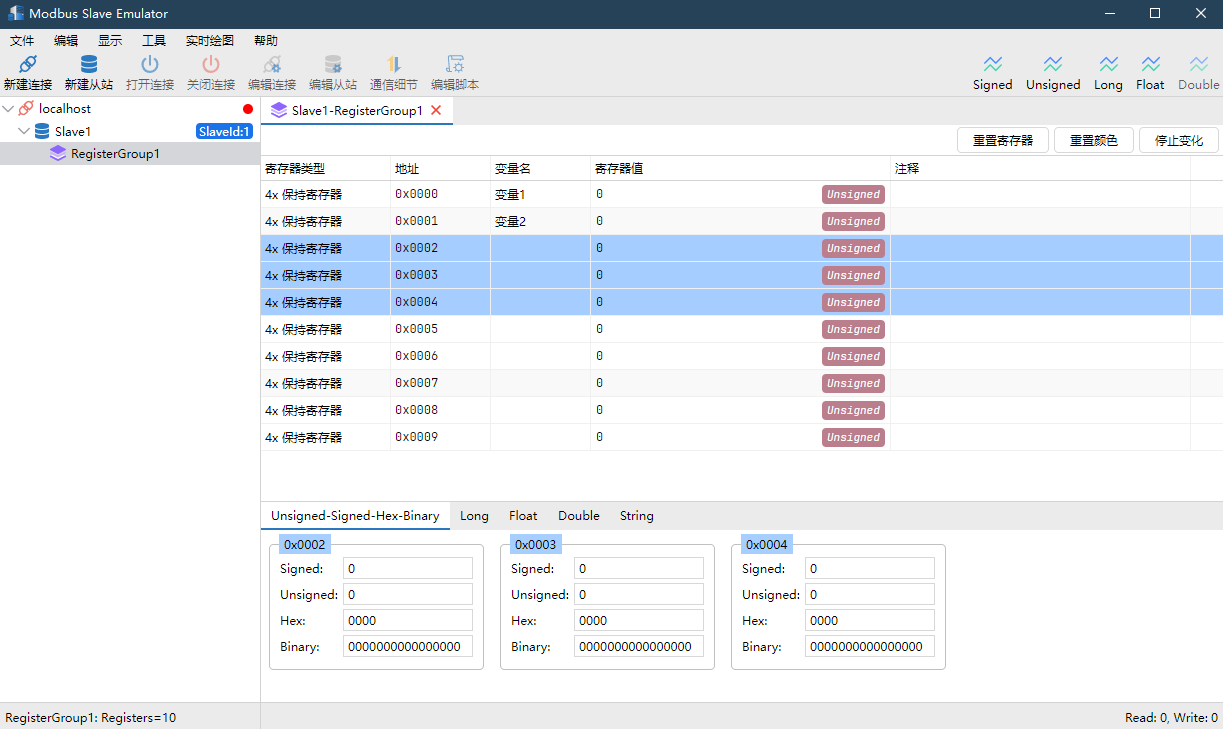

寄存器组

创建完从站之后，双击组名即可打开该寄存器组

• 在变量名列，通过双击单元格即可编辑变量名。
• 在寄存器值列，通过选中一行或多行（Ctrl+鼠标左键），在下方编辑寄存器值。
• 在右击的弹出菜单中，可以配置寄存器值的编码格式，数组自动变化。

对于寄存器组中寄存器地址的格式，软件支持以十六进制或十进制显示。在从站上右击，在弹出菜单中选择寄存器地址的显示格式。

更新数据

Modbus从站模拟器支持多种编码格式：

• 16 位有符号整数
• 16 位无符号整数
• 十六进制字节数组
• 二进制位串
• 32 位有符号整数
• 32 位无符号整数
• 32 位浮点数
• 64 位双精度浮点数
• 最常用编码的字符串

通过选择一个或多个寄存器，您可以方便的编辑这些值。

• 当选中单个寄存器时（表格中的一行），Unsigned-Signed-Hex-Binary标签页和String标签页可用，在Unsigned-Signed-Hex-Binary标签页中，将单个寄存器解释为有符号十六进制数、无符号十六进制数、原始的2字节十六进制数组、16位的位串。选中任何一个输入框，即可编辑该类型的值。String标签页同理，您可以直接输入字符串，软件将自动寄存器的值。

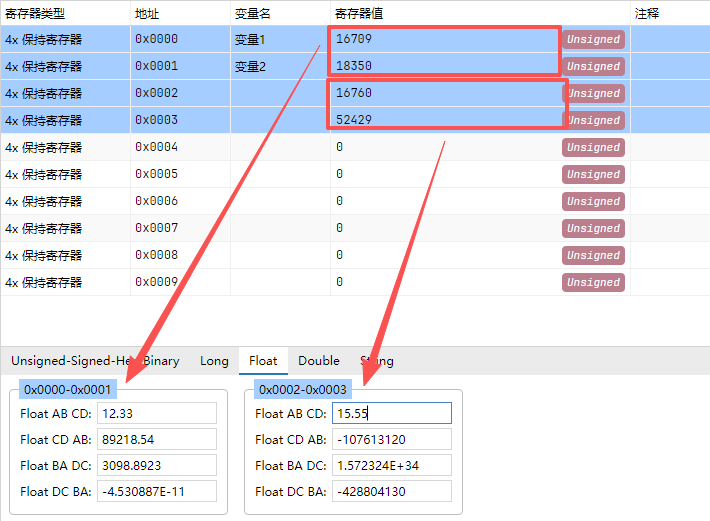

• 当选中连续的两个寄存器，Long标签页和Float标签页可用，两个寄存器的组合将被解释为32位有符号数或者32位浮点数。
• 当选中连续的两个寄存器，Double标签页可用，四个寄存器的组合将被解释为64位浮点数。

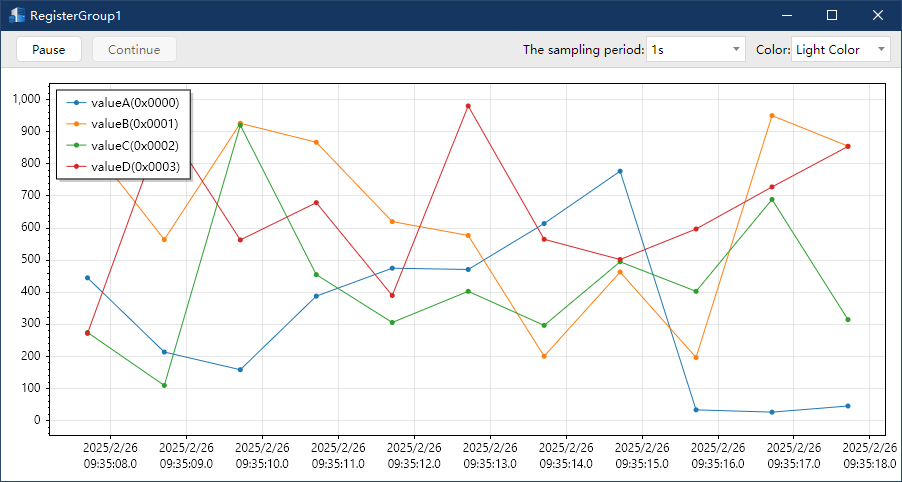

实时绘图

选择一行或多行寄存器，然后从右键菜单中选择实时图表选项。共有五种图表选项：

• 作为 unsigned 绘制
• 作为 signed 绘制
• 作为 long 绘制
• 作为 float 绘制
• 作为 double 绘制

通信报文

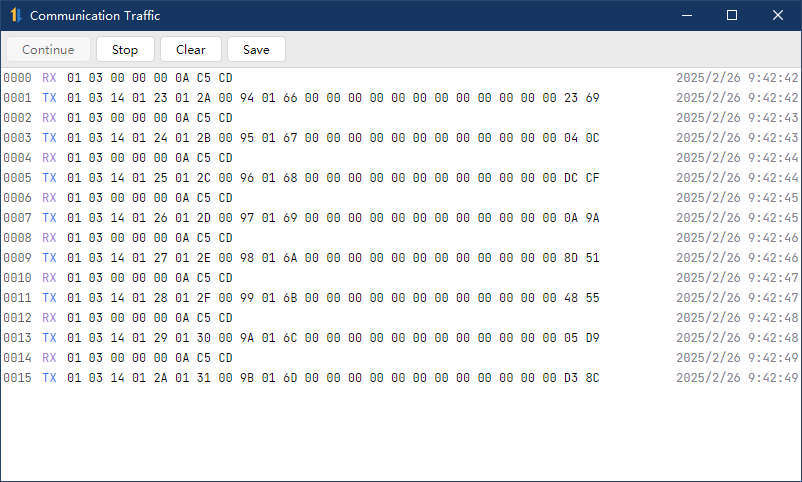

选中连接，然后点击"通信细节"，这里我们可以监控Modbus通信的报文，

从站脚本

在Modbus Slave Emulator中，可以使用自定义C#脚本。选中从站，右击，在弹出菜单中选择"编辑脚本"。编写脚本时，你需要实现下面这个抽象类，当主站（客户端）发起读写寄存器请求时，执行脚本中对应的方法。

namespace ModbusSlaveEmulator.Script
{
    public abstract class DefaultHandler
    {
        // 下面四种数组，代表了用户在UI上配置的每种类型的寄存器
        // 从站配置了多个就访问多少，数组索引不要超限
        // 比如，配置保持寄存器，起始地址10 (base 0)，数量为100
        // 那么应该使用HoldingRegisters[10],HoldingRegisters[11],...,HoldingRegisters[109]
        public ModbusSlaveEmulator.Script.ReadOnlyArray<bool> Coils; //线圈状态
        public ModbusSlaveEmulator.Script.ReadOnlyArray<bool> DiscreteInputs; //离散输入状态
        public ModbusSlaveEmulator.Script.ReadOnlyArray<ushort> HoldingRegisters; //保持寄存器
        public ModbusSlaveEmulator.Script.ReadOnlyArray<ushort> InputRegisters; //输入寄存器

        /// <summary>
        /// 读线圈状态
        /// </summary>
        /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
        /// <param name="numberOfPoints">读取的数量</param>
        /// <returns>返回的数组长度应该为numberOfPoints</returns>
        public virtual bool[] ReadCoils(ushort startAddress, ushort numberOfPoints)
        {
            return null;
        }

        /// <summary>
        /// 写线圈状态
        /// </summary>
        /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
        /// <param name="points">要写入的数据</param>
        public virtual void WriteCoils(ushort startAddress, bool[] points)
        {
        }

        /// <summary>
        /// 读离散输入状态
        /// </summary>
        /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
        /// <param name="numberOfPoints">读取的数量</param>
        /// <returns>返回的数组长度应该为numberOfPoints</returns>
        public virtual bool[] ReadDiscreteInputs(ushort startAddress, ushort numberOfPoints)
        {
            return null;
        }

        /// <summary>
        /// 读保持寄存器
        /// </summary>
        /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
        /// <param name="numberOfPoints">读取的数量</param>
        /// <returns>返回的数组长度应该为numberOfPoints</returns>
        public virtual ushort[] ReadHoldingRegisters(ushort startAddress, ushort numberOfPoints)
        {
            return null;
        }

        /// <summary>
        /// 写保持寄存器
        /// </summary>
        /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
        /// <param name="points">要写入的数据</param>
        public virtual void WriteHoldingRegisters(ushort startAddress, ushort[] points)
        {
        }

        /// <summary>
        /// 读输入寄存器
        /// </summary>
        /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
        /// <param name="numberOfPoints">读取的数量</param>
        /// <returns>返回的数组长度应该为numberOfPoints</returns>
        public virtual ushort[] ReadInputRegisters(ushort startAddress, ushort numberOfPoints)
        {
            return null;
        }
    }
}

下面是一个实现上面接口的例子，注意：DefaultHandler的实现类必须命名为Handler：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Collections.ObjectModel;

/// <summary>
/// ModbusSlaveEmulator.Script.DefaultHandler 实现示例
/// </summary>
public class Handler : ModbusSlaveEmulator.Script.DefaultHandler
{
    /// <summary>
    /// 读线圈状态
    /// </summary>
    /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
    /// <param name="numberOfPoints">读取的数量</param>
    /// <returns>返回的数组长度应该为numberOfPoints</returns>
    public override bool[] ReadCoils(ushort startAddress, ushort numberOfPoints)
    {
        bool[] array = new bool[numberOfPoints];
        for (int i = 0; i < array.Length; i++)
        {
            if (i % 2 == 0)
            {
                //返回在UI表格里配置的数据值，并取反
                array[i] = !Coils[startAddress + i];
            }
            else
            {
                array[i] = false;
            }
        }

        return array;
    }

    /// <summary>
    /// 写线圈状态
    /// </summary>
    /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
    /// <param name="points">要写入的数据</param>
    public override void WriteCoils(ushort startAddress, bool[] points)
    {
        //ignore
    }

    /// <summary>
    /// 读离散输入状态
    /// </summary>
    /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
    /// <param name="numberOfPoints">读取的数量</param>
    /// <returns>返回的数组长度应该为numberOfPoints</returns>
    public override bool[] ReadDiscreteInputs(ushort startAddress, ushort numberOfPoints)
    {
        bool[] array = new bool[numberOfPoints];
        for (int i = 0; i < array.Length; i++)
        {
            array[i] = true;
        }

        return array;
    }

    /// <summary>
    /// 读保持寄存器
    /// </summary>
    /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
    /// <param name="numberOfPoints">读取的数量</param>
    /// <returns>返回的数组长度应该为numberOfPoints</returns>
    public override ushort[] ReadHoldingRegisters(ushort startAddress, ushort numberOfPoints)
    {
        ushort[] array = new ushort[numberOfPoints];
        for (int i = 0; i < array.Length; i++)
        {
            //返回在UI表格里配置的数据值，并+3
            array[i] = (ushort) (HoldingRegisters[startAddress + i] + 3);
        }

        return array;
    }

    /// <summary>
    /// 写保持寄存器
    /// </summary>
    /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
    /// <param name="points">要写入的数据</param>
    public override void WriteHoldingRegisters(ushort startAddress, ushort[] points)
    {
        //ignore
    }

    /// <summary>
    /// 读输入寄存器
    /// </summary>
    /// <param name="startAddress">寄存器起始地址（Protocol Address Base 0）</param>
    /// <param name="numberOfPoints">读取的数量</param>
    /// <returns>返回的数组长度应该为numberOfPoints</returns>
    public override ushort[] ReadInputRegisters(ushort startAddress, ushort numberOfPoints)
    {
        ushort[] array = new ushort[numberOfPoints];
        for (int i = 0; i < array.Length; i++)
        {
            //返回在UI表格里配置的数据值，并+1
            array[i] = (ushort) (InputRegisters[startAddress + i] + 1);
        }

        return array;
    }
}
