开源 LVGL：把手机级界面塞进 MCU

给仪表、家电、充电桩、手持终端加一块彩屏时，第一反应常常是：上 Linux + Qt，或者干脆整台 Android。界面是好看了，代价也跟着来------内存、启动时间、BSP、证书、产线刷机，一股脑砸过来。明明只要几个按钮、一张表盘、几条曲线，却先养起一套「迷你手机系统」。

LVGL （Light and Versatile Graphics Library）走的是另一条路：一份用 C 写的、可移植的嵌入式图形库，目标就是在 MCU / MPU 上做出接近现代手机的 UI------控件、样式、布局、动画、多语言字体都有，却尽量压在很小的 RAM / Flash 里。官网自称「世界上采用最广的开源嵌入式 UI 生态」：厂商中立、免版税、不绑特定芯片或 OS。

它不是「又一个画点阵的 demo」。自己写 draw_pixel 能点亮屏，但做不出完整的按钮态、列表惯性、主题切换；厂商闭源 UI 库好用，却容易锁死在某一家 SoC 上。LVGL 要的是：好看、可商用、可移植性。

官网：https://lvgl.io
文档：https://docs.lvgl.io
源码：github.com/lvgl/lvgl
许可：MIT

一、它到底是什么

名字拆开看就很直白：Light（轻）、Versatile（通用）、Graphics Library（图形库）。近年官网更爱说 Embedded UI Ecosystem------库本身之外，还有各芯片官方示例、模拟器、编辑器、绑定（MicroPython / Rust 等）和商业支持网络。

核心可以记五件事：

关键词	含义
可移植 C 库	无强制外部依赖；Make / CMake / 直接丢进工程都行
不绑 OS	裸机、FreeRTOS、Zephyr、NuttX、Linux......都能挂
任意显示类型	单色、OLED、ePaper、TFT，甚至 PC 监视器仿真
控件 + 样式	30+ 内置控件，100+ 样式属性；Flex / Grid 类布局
可商用	MIT；小米等厂商公开提过量产使用（见官网引用）

它不是完整操作系统，也不是 Android 替代品。更贴切的比喻是：嵌入式界的「轻量 UI 引擎」------你提供屏驱和触摸，它负责把界面画漂亮、画流畅。

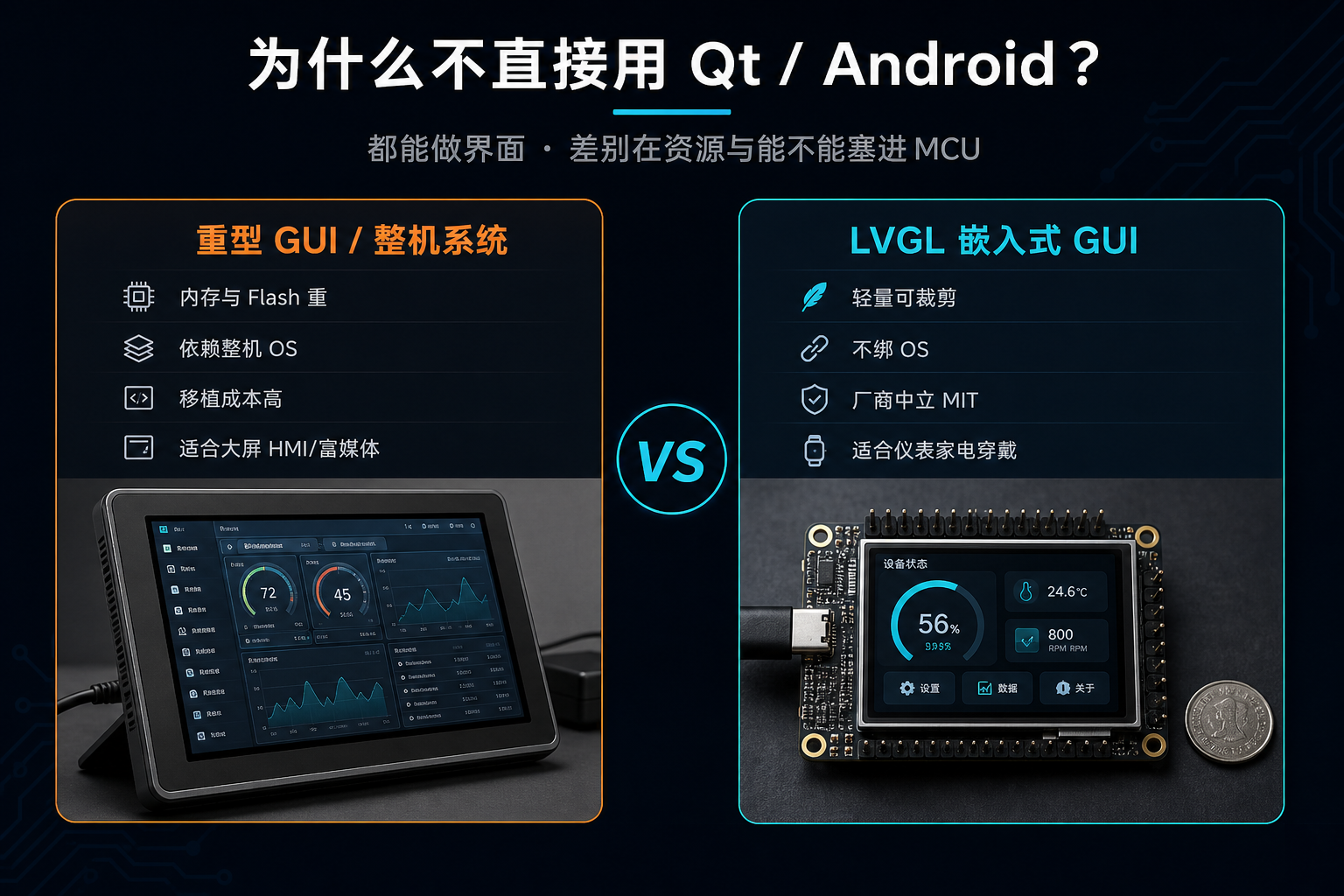

	Qt / Android 一类	LVGL
资源	往往要较大内存与存储	可裁剪到 MCU 量级
系统	通常要完整 OS	裸机 / RTOS / Linux 均可
移植	窗口系统、驱动栈重	主要接 flush / 输入 / tick
生态	应用商店、多媒体强	芯片厂示例多，偏产品 UI
上限	富媒体、复杂 App	强在「小资源做出像样 HMI」

二、三个常见误解

≠ 只能跑在「大 MCU」上。

资源紧时可以关掉特效、缩小缓冲、用更简单的色深；官方说法是：有帧缓冲、再加至少约 1/10 屏 的渲染缓冲，再配大约 几十 KB RAM / 百余 KB Flash 量级就能起步（具体数字随版本与功能集变化，以文档为准）。当然------动画越多、色深越高、缓冲越大，越吃内存。

≠ 已经帮你写好所有屏驱。

LVGL 核心是「怎么画」；「怎么把像素推到这块屏」仍要 display flush 回调，触摸要 indev。好在 ESP-IDF、NXP MCUXpresso、ST / Renesas 等生态里，一键加 LVGL、现成板级工程已经很常见。

≠ v8 教程可以直接当 v9 抄。

主线进入 v9 后，API 有一批重命名与架构调整（如 display / button / image 命名、Observer 取代旧消息机制、并行渲染等）。写文或抄示例时，请对齐你工程里的大版本，避免「照着博客编不过」。

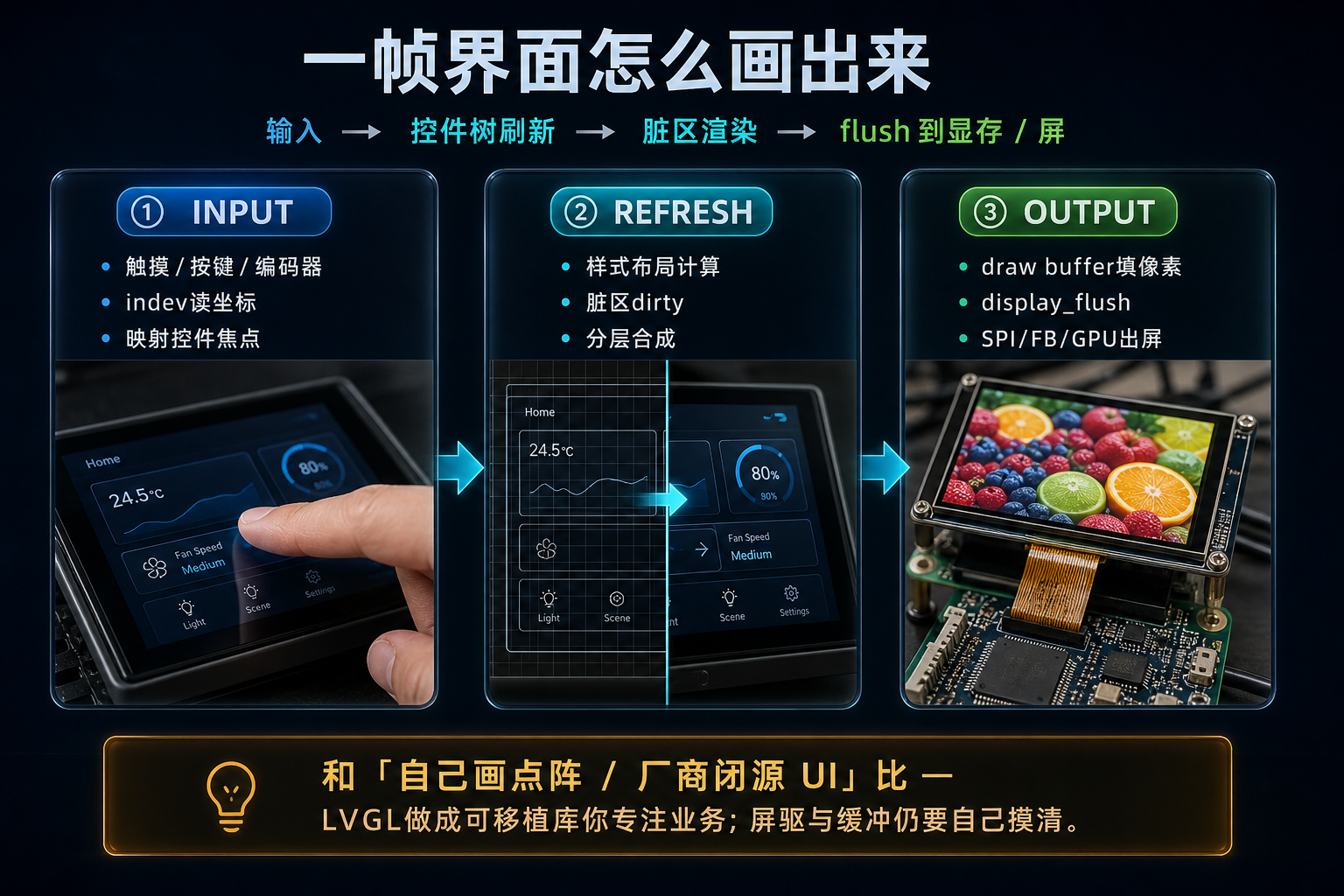

三、架构：输入 → 刷新 → 出屏

一次完整的界面刷新，可以粗看成三步：

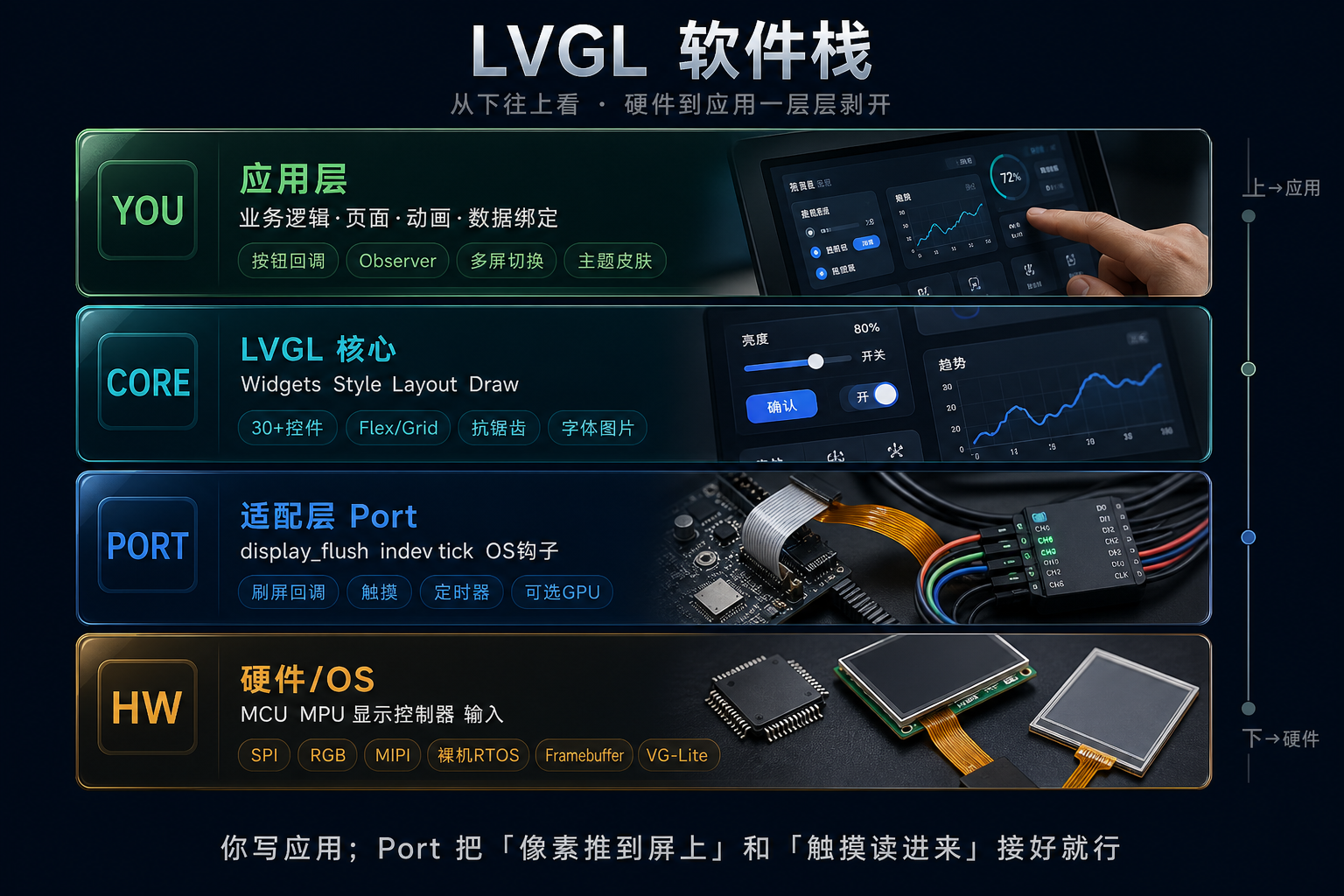

软件栈从上到下：

层	干什么	你实际碰到的东西
应用	页面、业务、动画	创建控件、写回调、绑数据
LVGL 核心	控件树、样式、布局、绘制	`lv_obj`、Style、Flex/Grid、Draw
Port 适配	心跳、刷屏、输入、可选 GPU	`lv_tick`、`flush_cb`、触摸驱动
硬件 / OS	算力、总线、显存	SPI/RGB/MIPI、RTOS、Framebuffer

上手时真正会碰到的，多半是下面几条：

配置头 lv_conf.h（或 Kconfig）

色深、内存池、用哪些控件、是否开 GPU / 文件系统------裁剪从这里开始。
Display + Input 注册

v9 起显示与输入设备 API 更统一。你实现「把一块 buffer 送到屏上」和「读触摸坐标」，库负责脏区与合成。
Widgets 与 Style

Button、Label、Slider、Chart、Keyboard、Arc、Table......样式属性可按状态（按下、禁用、焦点）分别设，接近「写 CSS 的思路」，但是在 C 里。
Layout

Flex / Grid 类布局减少手写坐标；换分辨率时少改一堆魔法数字。
可选加速

软件渲染是底线；平台允许时可接 VG-Lite、Dave2D、OpenGL / NanoVG、Arm 相关加速等。v9 后期还加强了矢量、模糊阴影、甚至 glTF 等偏 MPU 的能力------MCU 产品不必全开，按板子能力取用。

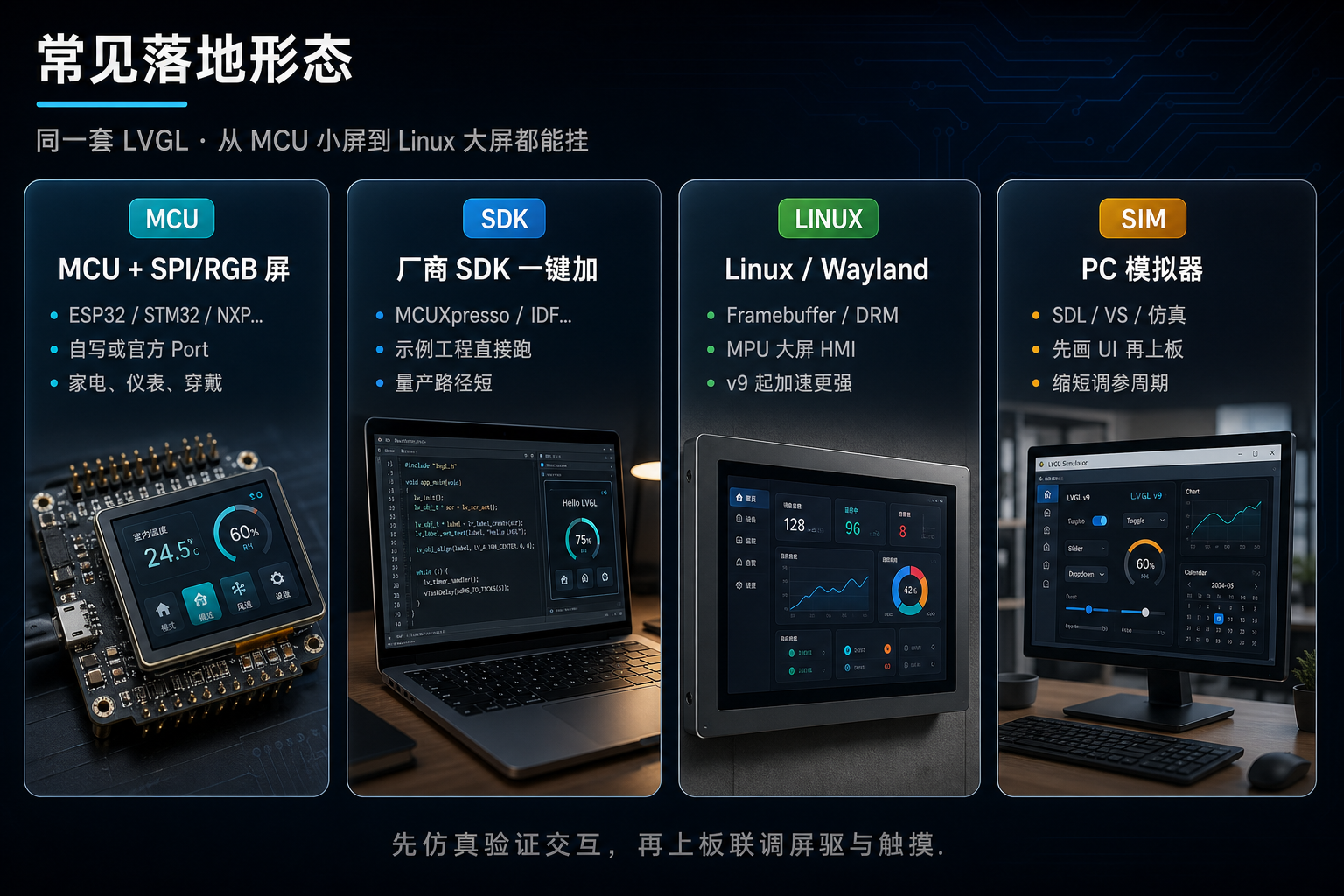

四、常见落地形态

形态	说明
MCU + SPI / RGB 小屏	家电面板、手持仪、穿戴；社区与官方 Port 最多
芯片厂 IDE 一键集成	如 NXP / Espressif 等包管理或示例工程，缩短量产路径
Linux MPU + FB / DRM / Wayland	工控大屏、车载旁路屏；算力与显存更宽裕
PC 模拟器（SDL 等）	先在电脑上把 UI 调顺，再上板------强烈建议养成习惯

还有 MicroPython 绑定、Rust binding、在线 / 桌面编辑器等周边------适合「先验证交互，再固化到 C 固件」。

五、谁适合用、谁不适合

多半会喜欢的：

产品要 彩屏 HMI，但不想上完整 Linux / Android
需要 多芯片可移植（今年 STM32，明年换另一家 MCU）
要按钮、列表、图表、多语言、简单动画，资源却卡在百 KB～数 MB
已有 FreeRTOS / Zephyr / 裸机工程，只差一层体面的 UI
希望 MIT 进商用，少纠结许可证

建议别硬上的：

要应用商店、浏览器内核、复杂多媒体播放------更像 Android / 大 Linux 的活
完全拒绝写驱动，指望「拖进工程就亮任意山寨屏」------屏驱与时序仍要人扛
团队只会网页前端、零嵌入式基础------能学，但缓冲、DMA、SPI 带宽会教做人
把 v8 老代码无脑当 v9 用------先看迁移说明

六、怎么动手

先在 PC 上跑官方模拟器 / 示例------确认控件、主题、布局手感，不烧板也能出活
选一块官方或芯片厂有 LVGL demo 的板------ESP32 屏套件、NXP / ST 官方板都常见
接好三件事：tick（心跳）、display flush、触摸 / 按键 indev
从官方 demo 改一页自己的------改标签、换颜色、加一个按钮回调
再谈优化：双缓冲、DMA 刷屏、局部刷新、关掉用不到的控件与特效

七、和 Qt、emWin、自研点阵怎么选

方案	一句话
自研 draw_pixel / 字模	极致可控，复杂 UI 工期爆炸
厂商闭源 UI（如部分 emWin 授权形态）	和特定生态绑得紧，迁移成本要算清楚
Qt（嵌入式）	能力强，更吃 OS 与资源，适合更大系统
LVGL	开源 MIT、轻、移植面广，嵌入式产品 UI 高频选项

八、优缺点

优点

真正面向 MCU 的轻量设计，功能与体积可裁剪
不绑 OS / 不绑芯片，MIT 利于商用
控件、样式、布局、字体、多语言能力完整
芯片大厂生态与板级示例多，PC 仿真能加快迭代
主线活跃（v9 持续增强渲染与 MPU 能力）

缺点

屏驱、缓冲、带宽仍是工程活，库代替不了硬件联调
大版本迁移（尤其 v8→v9）要专门排期
超复杂桌面级交互、重 3D / 浏览器场景不是主战场
「网上随便一份旧博客」和你工程版本不一致时，排错成本高

九、写在最后

下次再给家电面板、充电桩屏幕、手持仪表加「好看一点的界面」时，不妨多问一句：这件事必须上 Linux + Qt，还是一份可移植的 C GUI 库就够？

LVGL 把路走窄了：专注嵌入式屏上的 UI 引擎。窄的好处是，控件、样式、仿真器和芯片厂示例，能把「从黑屏到可点按钮」压缩到一个周末能验证的长度。
