基于3U VPX总线架构的VU37P FPGA高带宽HBM缓存数据处理卡(缓存带宽480GB/s)

板卡概述

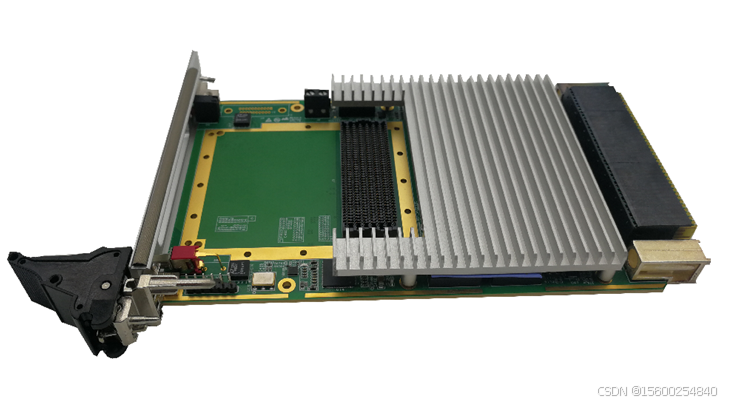

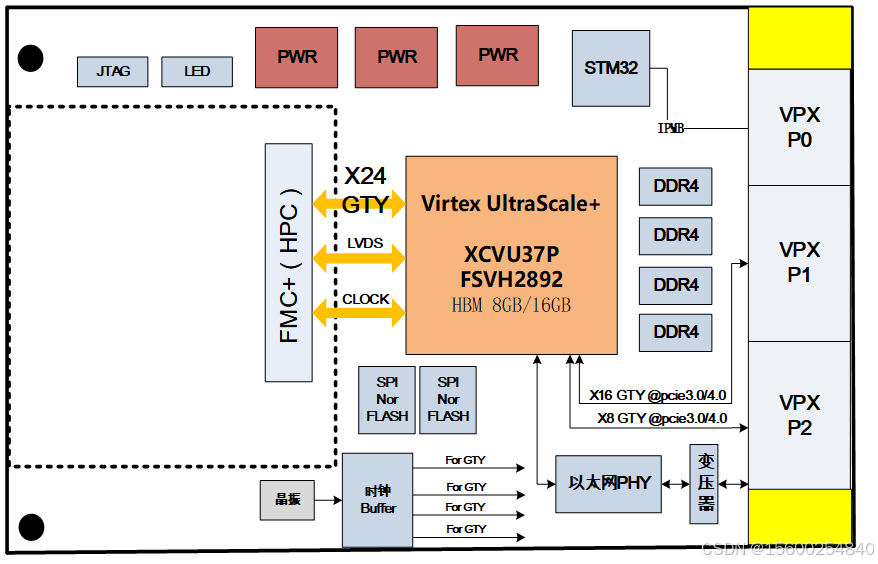

VPX2090一款基于3U VPX总线架构的高性能数据预处理FMC载板,板卡具有1个FMC+(HPC)接口,1个X16 GTY背板互联接口,可以实现1路PCIe x16;或者4路SRIO X4。板卡采用Xilinx的高性能Virtex UltraScale+系列FPGA作为实时处理器,实现FMC接口数据的采集、处理、以及背板接口互联。板载1组独立的64/80/96位DDR4 SDRAM大容量缓存,FPGA片内支持460GB/s的高速HBM缓存。该板卡通过搭载不同的FMC子卡,可快速搭建起3U VPX系统平台,实现前端数据的预处理,可广泛应用于雷达与中频信号采集、视频图像采集、AI人工智能推理等场景。

技术指标

  1. 板载FPGA实时处理器:XCVU37P-FSVH2892;

  2. 背板互联接口:

  • X16 GTY互联,连接至VPX P1,支持PCIE3.0/4.0x16及通用GTY功能;
  • X8 GTY互联,连接至VPX P2,支持PCIE3.0/4.0x8及通用GTY功能;
  • X1 GBE连接至VPX P2;
  • X8 LVDS/GPIO连接至VPX P2;
  • X1 RS422连接至VPX P2;
  1. FMC接口指标:
  • 标准FMC+(HPC)接口,符合VITA57.4规范;
  • 支持x24 GTY@25Gbps/lane高速串行总线;
  • 支持80对LVDS信号;
  • +3.3V/+12V/+VADJ供电,供电功率≥15W;
  • 独立的VIO_B_M2C供电(可由子卡提供);
  1. 动态存储性能:
  • 片上高速HBM缓存,容量8GB/16GB,带宽460GB/s;
  • DDR4存储带宽:64/80/96bit 1200MHz工作时钟;
  • DDR4存储容量:最大支持4GB/8GB/16GB容量;
  1. 其它接口性能:
  • 8路LVTTL GPIO接口;
  • 1路RS485/RS422/RS232可编程接口;
  • 板载2个SPI Flash用于FPGA的加载;
  1. 物理与电气特征
  • 板卡尺寸:100 x 160mm;
  • 板卡供电:5A max@+12V(±5%,不含给子卡供电);
  • 散热方式:风冷/导冷散热;
